| Номер в госреестре | 67154-17 |
| Наименование СИ | Шаблоны путеизмерительные |
| Обозначение типа СИ | ЦУП-3 |
| Изготовитель | ОАО "Калугатрансмаш", г.Калуга |
| Год регистрации | 2017 |
| Срок свидетельства | 03.04.2022 |
| МПИ (интервал между поверками) | 6 месяцев |
| Описание типа | скачать |
| Методика поверки | скачать |
Шаблоны путеизмерительные ЦУП-3 (далее - шаблоны) предназначены для измерений ширины колеи, и взаимного возвышения одного рельса относительно другого при осуществлении контроля состояния железнодорожного пути.
Шаблон состоит из механизма измерений ширины колеи (расстояния между головками рельсов) и механизма измерений возвышения одного рельса относительно другого.
Механизм измерений ширины колеи представляет собой смонтированные на трубчатом корпусе подвижный и неподвижный измерительные упоры. При этом подвижный упор связан подпружиненной тягой с указателем, который перемещается вдоль шкалы ширины колеи в пределах диапазона измерения, при нажатии рукой на поводок тяги.
Механизм измерений возвышения одного рельса относительно другого представляет собой рычажно-винтовой механизм, который обеспечивает перемещение и выведение, в горизонтальное положение ампулы уровня с помощью прецизионного винта, на винтовую поверхность которого опирается палец державки ампулы уровня. Угол поворота прецизионного винта и связанной с ним круговой шкалы, необходимый для выведения ампулы в горизонтальное положение, пропорционален измеряемому возвышению одного рельса относительно другого, при опирании на головки этих рельсов подвижного и неподвижного упоров.
Шаблоны выпускаются в трех модификациях: ЦУП-3, ЦУП-3М и ЦУП-3У. Модификация ЦУП-3М облегчена и имеет улучшенные шкалы и электрическую изоляцию. Модификация ЦУП-ЗУ предназначена для измерений узкой ширины колеи.
а
% -

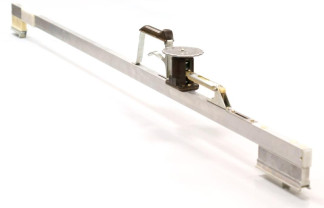

Рисунок 1 - Фотография общего вида шаблонов
Пломбирование шаблонов не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| ЦУП-3 | ЦУП-3 М | ЦУП-3 У | |
| Диапазон измерений ширины колеи, мм | от 1510,0 до 1550,0 | от 1510,0 до 1550,0 | от 1055,0 до 1105,0 |
| Пределы допускаемой абсолютной погрешности измерений ширины колеи, мм | ±1,0 | ||
| Диапазон измерений возвышения одного рельса над другим (уровня), мм | от -160 до +160 | от -110 до +110 | |
| Пределы допускаемой абсолютной погрешности измерений возвышения одного рельса над другим, мм | ±1,0 | ||
| Цена деления шкал, мм | 1,0 | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| ЦУП-3 | ЦУП-3 М | ЦУП-3 У | |
| Сопротивление электрической изоляции между упорами, МОм, не менее | 20 | 30 | 20 |
| Г абаритные размеры, мм, не более длина ширина высота | |||
| 1710 | 1252 | ||
| 100 232 | |||
| Масса, кг, не более | 3,5 | 3,4 | 3,2 |
| Максимальное усилие на рычаге тяги подвижного упора, Н(кгс), не более | 98(10) | ||
| Условия эксплуатации: температура окружающей среды, °С относительная влажность при температуре окружающей среды +25 °С, % не более | от -40 до +40 95 | ||
наносится типографским способом на титульные листы эксплуатационной документации и с помощью наклейки на боковую поверхность изделия.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество | ||
| ЦУП-3 | ЦУП-3М | ЦУП-3 У | ||
| Шаблон путеизмерительный | 2656.000 | 1 шт. | ||
| Руководство по эксплуатации | 2656.000 РЭ | 1 шт. | ||
| Паспорт | 2656.000 ПС | 1 шт. | ||
| Шаблон путеизмерительный | 2656.000-02 | 1 шт. | ||
| Руководство по эксплуатации | 2656.000-02 РЭ | 1 шт. | ||
| Паспорт | 2656.000-02 ПС | 1 шт. | ||
| Наименование | Обозначение | Количество | ||
| ЦУП-3 | ЦУП-3М | ЦУП-3 У | ||
| Шаблон путеизмерительный | 2778.000 | 1 шт. | ||
| Руководство по эксплуатации | 2788.000 РЭ | 1 шт. | ||
| Паспорт | 2778.000 ПС | 1 шт. | ||
| Методика поверки (в составе паспорта) | МП 2656.000 | 1 шт. | 1 шт. | 1 шт. |
осуществляется по документу МП 2656.000 «Шаблоны путеизмерительные ЦУП-3. Методика поверки», утвержденному ФБУ «Калужский ЦСМ» 03.02.2017 г.
Основные средства поверки:
- штангенциркуль ШЦ-III 500-1600-0,1-1 ГОСТ 166-89;
- штангенциркуль ШЦ-III 500-0,1-1 ГОСТ 166-89;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ТУ 3186-180- 00210789-2002 Технические условия ЦУП-3
