| Номер в госреестре | 67157-17 |
| Наименование СИ | Установки для поверки датчиков крутящего момента силы |
| Обозначение типа СИ | 21400, 21421, 21427, 21428, 21429, 21842 |
| Изготовитель | "Norbar Torque Tools Ltd.", Великобритания |
| Год регистрации | 2017 |
| Срок свидетельства | 03.04.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки для поверки датчиков крутящего момента силы моделей 21400, 21421, 21427, 21428, 21429, 21842 (далее - установки) предназначены для воспроизведения единицы крутящего момента силы при проведении поверки и калибровки датчиков крутящего момента.
Принцип действия установок основан на воспроизведении единицы крутящего момента силы посредством приложения силы, действующей на определённом расстоянии относительно центра вращения поверяемого (калибруемого) датчика крутящего момента (далее - датчика). Крутящий момент силы воспроизводится с помощью рычагов и грузов соответствующей массы.

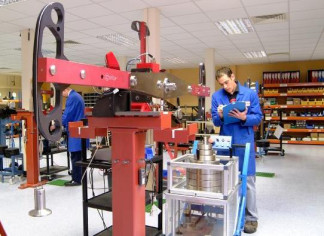

Установки выполнены в виде рычагов (для модели 21400 - в виде диска) с накладываемыми на грузоприёмные площадки грузами. Грузоприёмные площадки подвешены к концам рычагов через тросы, (для модели 21842 - через металлические стержни). Общий вид установок приведён на рисунках 1 - 3.
Рычаги (см. рисунки 4 - 8) симметричны относительно центра вращения датчика, на обоих концах рычагов имеются приспособления для крепления тросов. Приспособления для крепления тросов установок моделей 21421, 21427, 21428, 21429 выполнены таким образом, что при наложении грузов нет необходимости выводить рычаг в горизонтальное положение при отклонении его на угол до ±8°. Установки модели 21842 имеют в своём составе механизм возврата рычага в горизонтальное положение, а их рычаги оснащены уровнем, позволяющим контролировать возврат рычага в горизонтальное положение после наложения грузов. Также установки модели 21842 по всей длине рычага имеют несколько специальных отверстий для подвеса грузов, за счет чего может быть изменена длина плеча рычага. Отверстия промаркированы буквами латинского алфавита от A до H.
Присоединительные квадраты рычагов выполнены с точностью, которая обеспечивает минимальные возможные зазоры между присоединительными квадратами рычага и поверяемого датчика, что обеспечивает требуемую погрешность воспроизведения крутящего момента силы. При этом использование адаптеров или переходников сторонних изготовителей не допускается.
Диаметры применяемых для подвешивания грузов тросов рассчитаны и изготовлены с высокой точностью и их изменение при нагружении не оказывает влияния на размер плеча действия силы. Диаметр тросов для моделей установок кроме 21400 и 21842 составляет 9,5 мм, для 21400 - 4,0 мм, для 21842 - 12,0 мм.
Воспроизведение крутящего момента силы происходит следующим образом: рычаг с помощью специальных присоединительных квадратов, расположенных в центре вращения рычага, крепится к жёстко закреплённому на плоской поверхности поверяемому (калибруемому) датчику крутящего момента силы. Далее к правому или левому концу рычага (для воспроизведения крутящего момента силы по часовой, или против часовой стрелки, соответственно), через тросы (металлические стержни) подвешиваются грузы. Изменение воспроизводимых значений крутящего момента силы достигается за счёт изменения массы и количества подвешиваемых грузов в пределах диапазонов воспроизведения.
Пломбирование установок не предусмотрено.
Рисунок 3 - Общий вид установок модели 21842
Рисунок 7 - Общий вид рычага установок 21428 Рисунок 8 - Общий вид рычага установок 21429
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||||
| Модель | 21400 | 21429 | 21421 | 21427 | 21428 | 21842 |
| Диапазон воспроизведения крутящего момента, Н-м | от 0,05 до 2,50 | от 0,5 до 60,0 | от 5 до 100 | от 5 до 500 | от 10 до 1500 | от 500 до 5000 |
| Допускаемое отклонение массы грузов от номинального значения1^ % | ±0,01 | |||||
| Продолжение таблицы 1 | Лист № 3 Всего листов 5 | ||||
| Наименование характеристики | Значение | ||||
| Модель | 21400 | 21429 | 21421 21427 | 21428 | 21842 |
| Расстояние от центра вращения рычага до осевой линии подвеса (длина рычага), мм | 100,00 ±0,03 | 250,000 ±0,025 | 500,00±0,05 | 1000,0 ±0,1 | 1524,000±0,152 (A) 1348,850±0,135 (в) 1240,040±0,124 (с) 899,2360±0,0899 (D) 786,832±0,078 (E) 1219,200±0,122 (F) 1000,0±0,1 (G) 914,4000±0,0914 (H) |
| Пределы допускаемой относительной погрешности воспроизведения единицы крутящего момента силы, % | ±0,04 | ±0,02 | ±0,04 | ||
| 1) - номинальное значение массы грузов для создания соответствующих усилий рассчитывается с учетом плотности воздуха 1,2 кг/м3, условной плотности материала грузов 8000 кг/м и ускорения силы тяжести в месте эксплуатации, определенного с погрешностью не более ±0,0001 м/с2 | |||||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |||||
| Модель | 21400 | 21429 | 21421 | 21427 | 21428 | 21842 |
| Размер присоединительного квадрата, мм (дюйм) | 6,3 (1/4) | 6,3 (1/4) 9,53 (3/8) | 9,53 (3/8) 12,7 (1/2) | 12,7 (1/2) 19,05 (3/4) | 12,7 (1/2) 19,05 (3/4) 25,4 (1) | 19,05(3/4) 25,4 (1) 38,1 (1 У) |
| Г абаритные размеры (ДхШ*В), мм, не более | 266x65 х410 | 600x100 x788 | 1100x100x955 | 2248x248 x1610 | 3350x1340x1225 | |
| Масса, кг, не более | 0,47 | 2,8 | 4,88 | 25,42 | 270 | |
| Диапазон рабочих температур, °С | от +18 до +22 | |||||
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус установки.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, |
| Для установок модели 21400: - диск - трос с грузоприёмной площадкой для подвеса грузов - грузы для создания усилия: - 0,5 Н - 1,0 Н - 2,5 Н | 1 2 по заказу по заказу по заказу |
Продолжение таблицы 3
| Наименование | Обозначение | Количество, |
| Для установок модели 21429: - рычаг - трос с грузоприёмной площадкой для подвеса грузов - грузы для создания усилия: - 2 Н - 4 Н - 4,8 Н - 7,2 Н - 12,1 Н - 20 Н - 24 Н - 48 Н | 1 2 по заказу по заказу по заказу по заказу по заказу по заказу по заказу по заказу | |
| Для установок модели 21421: - рычаг - трос с грузоприёмной площадкой для подвеса грузов - грузы для создания усилия: - 10 Н - 20 Н | 1 2 по заказу по заказу | |
| Для установок модели 21427: - рычаг - трос с грузоприёмной площадкой для подвеса грузов - грузы для создания усилия: - 10 Н - 50 Н - 100 Н | 1 2 по заказу по заказу по заказу | |
| Для установок модели 21428: - рычаг - трос с грузоприёмной площадкой для подвеса грузов - грузы для создания усилия: - 10 Н - 20 Н - 50 Н - 100 Н | 1 2 по заказу по заказу по заказу по заказу | |
| Для установок модели 21842: - рычаг - опора рычага - станина с механизмом возврата рычага в горизонтальное положение - металлический стержень с грузоприёмной площадкой - грузы для создания усилия: - 222,4 Н* | 1 1 1 4 по заказу | |
| Руководство по эксплуатации на русском языке | - | 1 |
| Методика поверки | МП АПМ 55-14 | 1 |
| * - По индивидуальному заказу потребителя могут поставляться грузы другого номинала | ||
осуществляется по документу МП АПМ 55-14 «Установки для поверки датчиков крутящего момента силы моделей 21400, 21421, 21427, 21428, 21429, 21842. Методика поверки», утверждённому ГЦИ СИ ООО «Автопрогресс-М» 25.03.2015 г.
Основные средства поверки:
- машина трёхкоординатная измерительная UPMC 1200 CARAT (рег. №16579-02);
- компаратор массы СС 1201 (рег. № 16489-09);
- компаратор массы СС 30002 (рег. № 16489-09);
- микрометр гладкий МК25 (рег. № 54224-13)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.752-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений крутящего момента силы Техническая документация «Norbar Torque Tools Ltd.», Великобритания
