| Номер в госреестре | 67166-17 |
| Наименование СИ | Комплекты нагрузочные измерительные с регулятором |
| Обозначение типа СИ | РТ-2048 |
| Изготовитель | Общество с ограниченной ответственностью "ИнтерМикс" (ООО "ИнтерМикс"), г. Санкт-Петербург |
| Год регистрации | 2017 |
| Срок свидетельства | 05.04.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты нагрузочные измерительные с регулятором РТ-2048 (далее - комплекты) предназначены для измерения действующего значения силы тока и временных интервалов срабатывания максимальных расцепителей автоматических выключателей (АВ) переменного тока в сетях электроснабжения до 1000 В с промышленной частотой 50 Гц с тремя видами расцепителей: максимального мгновенного действия (электромагнитного), максимального с обратнозависимой выдержкой времени (теплового) и полупроводникового.
Принцип действия комплектов основан на регулировании тока в цепи вторичной обмотки выходного трансформатора посредством изменения фазы включения тиристорного регулятора. Чем больше задержка фазы включения тиристора, тем меньше ток во вторичной обмотке трансформатора. Управление фазой включения тиристора осуществляется при помощи микроконтроллера, на вход которому подается сигнал синхронизации, совпадающий по фазе с напряжением питающей электрической сети.
Измерение тока протекающего во вторичной обмотке производится при помощи датчика тока, который представляет собой катушку Роговского. Катушка намотана на кольцевом сердечнике из немагнитного материала в один слой, с равномерным шагом, вдоль всего сердечника. Сигнал с катушки подается на вход аналого-цифрового преобразователя микроконтроллера для обработки.
Время протекания тока измеряется посредством подсчета периодов (20 мс) электрической сети. Окончание поступления импульсов напряжения от катушки Роговского свидетельствует о том, что автоматический выключатель сработал и подсчет импульсов прекращается.
Комплекты представляют собой переносной прибор, в состав которого входят нагрузочный трансформатор (НТ), датчик индуктивный (ДИ) и пульт управления (ПУ). В зависимости от варианта исполнения (РТ-2048-01, РТ-2048-02, РТ-2048-06, РТ-2048-12) комплекты имеют в своем составе НТ-1, НТ-2, НТ-6 и НТ-12 на максимальные значения испытательного тока 1, 2, 6 и 12 кА, соответственно. Комплекты 2048-01 и РТ-2048-02 выполнены в виде моноблока - НТ, ДИ и ПУ располагаются в едином корпусе. Комплекты РТ-2048-06, РТ-2048-12 выполнены в виде трех самостоятельных единиц - блока силового (БС) со встроенным НТ, ПУ и ДИ.
ДИ предназначен для преобразования испытательного тока в измеряемый сигнал, пропорциональный производной тока di/dt, и передачи его на вход ПУ для дальнейшего преобразования.
Регулирование испытательного тока осуществляется с помощью ПУ, который обеспечивает управление режимами испытания АВ, контроль, вычисление действующего значения и цифровую индикацию силы испытательного тока и времени отключения АВ.
Комплекты обеспечивают два режима работы: кратковременный (импульсный) и длительный.

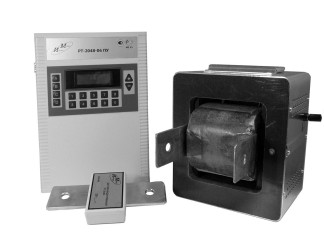

Внешний вид комплектов и место пломбировки от несанкционированного доступа представлены на рисунках 1 - 4. Пломбирование комплектов осуществляется в виде мастичной пломбы в гнезде крепежного винта крепления крышки комплекта.
Место
пломбировки от несанкционированного доступа
Место
пломбировки
от
несанкциони
рованного
доступа
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование параметра | Варианты исполнения комплектов РТ-2048 | |||
| 01 | 02 | 06 | 12 | |
| Диапазоны измерений и регулирования силы переменного тока частотой 50 Гц, А | от 10 до 100 от 100 до 1000 | от 20 до 200 от 200 до 2000 | от 60 до 600 от 600 до 6000 | от 120 до 1200 от 1200 до 12000 |
| Пределы допускаемой погрешности измерения силы тока, приведенной к конечному значению поддиапазона, % | ±5 | |||
| Диапазон задания и измерений временных интервалов, с | от 0,02 до 600 | |||
| Пределы допускаемой относительной погрешности измерения временных интервалов, % | ±5 | |||
| Датчик индуктивный (ДИ) | встроенный | внешний | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| или | |
| 380±38 | |
| - частота переменного тока, Гц | 50±3 |
| Масса, кг, не более | |
| РТ-2048-01 | 8 |
| РТ-2048-02 | 11 |
| РТ-2048-06 | 17 |
| РТ-2048-12 | 30 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от 0 до +35 |
| - относительная влажность при 25 °С, %, не более | 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Время установления рабочего режима, мин, не более | 1 |
| Время непрерывной работы с учетом нагрузочного режима | |
| БС, ч, не менее | 8 |
| Средняя наработка на отказ, ч | 5000 |
наносится на лицевую панель ПУ методом металлографии и типографским способом на титульный лист Формуляра и Руководства по эксплуатации.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплект РТ-2048 | 1 комплект* | |
| Комплект принадлежностей | 1 комплект* | |
| Руководство по эксплуатации | РШГА.411911.001-01РЭ РШГА.411911.001-02РЭ РШГА.411911.001-06РЭ РШГА.411911.001-12РЭ | 1 экз.** |
| Формуляр | РШГА.411911.001ФО | 1 экз. |
| Методика поверки | РШГА.411911.001 МП | 1 экз. |
| Примечания *В соответствии с договором поставки **В зависимости от исполнения заказанного прибора | ||
осуществляется по документу РШГА.411911.001 МП «Комплекты нагрузочные измерительные с регулятором РТ-2048. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева»
09.12.2016 г.
Основные средства поверки: амперметр Д5090 (регистрационный номер в Федеральном информационном фонде № 10195-85); трансформатор тока УТТ-6 (регистрационный номер в Федеральном информационном фонде № 520-62); трансформатор тока И523 (регистрационный номер в Федеральном информационном фонде № 1868-63); осциллограф цифровой GDS-806S (регистрационный номер в Федеральном информационном фонде № 25618-04).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 50030.2-94 Низковольтная аппаратура распределения и управления. Часть 2. Автоматические выключатели
ТУ 4224-001-46964690-2016 Комплекты нагрузочные измерительные с регулятором РТ-2048. Технические условия
| Зарегистрировано поверок | 2178 |
| Поверителей | 82 |
