| Номер в госреестре | 67167-17 |
| Наименование СИ | Счетчики газа ультразвуковые |
| Обозначение типа СИ | Зонд-1R |
| Изготовитель | ООО "Ультразвуковые технологии ВЭК", г.Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 05.04.2027 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики газа ультразвуковые Зонд-IR предназначены для измерений объема при рабочих условиях природного газа с физико-химическими показателями по ГОСТ 5542-2014, свободного нефтяного газа, воздуха, азота и других неагрессивных газов.
Принцип действия счетчиков газа ультразвуковых Зонд-IR основан на измерении разности между временем прохождения ультразвуковых импульсов по направлению потока газа и против него. По разности времени прохождения ультразвуковых импульсов счетчики газа ультразвуковые Зонд-IR определяют скорость проходящего газа и объемный расход.
Счетчики газа ультразвуковые Зонд-IR состоят из корпуса с электроакустическими преобразователями и установленного на нем измерительно-вычислительного блока с индикатором, клавиатурой и разъемами для подключения внешних устройств.
Счетчики газа ультразвуковые Зонд-IR выпускаются двух исполнений:
- счетчики с осевым направлением расположения (аксиальное) электроакустических преобразователей (исполнение A);
- счетчики с угловым направлением расположения (тангенциальное) электроакустических преобразователей (исполнение Б).
Измерительно-вычислительный блок счетчиков ультразвуковых Зонд-IR выполняет следующие функции: формирование управляющих сигналов, которые синхронизируют работу счетчика; посылку импульсов от электроакустических преобразователей; коммутацию, прием и усиление сигналов от электроакустических преобразователей; измерение временных интервалов; вычисление объема при рабочих условиях; хранение и индикацию введенных параметров, результатов измерений и вычислений; передачу измеренной информации по импульсному выходу; защиту от несанкционированного доступа.
При установке счетчиков газа ультразвуковых Зонд-IR на трубопроводе необходимо соблюдать требования к длинам прямых участков, рекомендованные заводом-изготовителем. Длины прямолинейных участков до и после места установки счетчиков газа ультразвуковых Зонд-IR указаны в руководстве по эксплуатации.

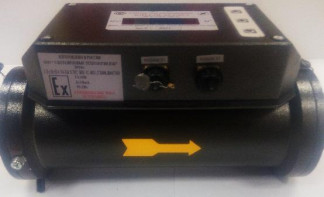

Общий вид счетчиков газа ультразвуковых Зонд-IR приведен на рисунке 1.
Пломбирование счетчиков газа ультразвуковых Зонд-IR для предотвращения доступа к элементам конструкции осуществляется с помощью свинцовой (пластмассовой) пломбы, проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбы. Схема пломбировки от несанкционированного доступа счетчиков газа ультразвуковых Зонд-IR приведена на рисунке 2.
Счетчики газа ультразвуковые Зонд-IR имеют встроенное программное обеспечение. Защита программного обеспечения счетчиков газа ультразвуковых Зонд-IR от несанкционированного доступа с целью изменения параметров, влияющих на метрологические характеристики, осуществляется путем введением пароля, пломбирования. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения счетчиков газа ультразвуковых Зонд-IR приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Наименование | Зонд-IR |
| Цифровой идентификатор (контрольная сумма) | рассчитывается для каждого счетчика отдельно и записывается в формуляр счетчика |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объемного расхода, м3/ч | от 0,16 до 650,00 |
| Пределы допускаемой относительной погрешности измерений объема газа при рабочих условиях, %: - от 0,05Qmax1) включ. до Qmax включ. - от 0,01Qmax (0,02Qmax)2) включ. до 0,05Qmax | ±1 (±0,75)2) ±2 (±1,5)2) |
| 1 Максимальный измеряемый объемный расход счетчика (определяется в соответствии с руководством по эксплуатации). 2) В скобках указаны значения для счетчика по спецзаказу. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диаметр условного прохода, мм | от 32 до 150 |
| Температура измеряемой среды, °С | от -30 до +50 |
| Максимальное давление измеряемой среды, МПа | 0,6; 1,6 |
| Выходной сигнал | импульсный (с частотой до 2 Гц) |
| Маркировка взрывозащиты | 1ExibIIAT4GbX |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -40 до +60 до 95, без конденсации влаги от 84,0 до 106,7 |
| Параметры электропитания, В | от 3,0 до 3,6 (электропитание осуществляется от литиевой батареи) |
| Потребляемая мощность, мВт, не более | 3 |
| Г абаритные размеры, мм, не более - длина - ширина - высота | 385 500 500 |
| Масса, кг, не более | 50 |
| Средний срок службы, лет | 12 |
наносится на маркировочную табличку счетчиков газа ультразвуковых Зонд-IR, установленную на измерительно-вычислительном блоке в виде наклейки и по центру титульного листа формуляра типографским способом.
Таблица 4 - Комплектность счетчиков газа ультразвуковых Зонд-IR
| Наименование | Обозначение | Количество |
| Счетчик газа ультразвуковой Зонд-Ж | - | 1 шт. |
| Комплект монтажных частей | - | 1 шт. |
| Руководство по эксплуатации | 4213-002-17001995-2016 РЭ | 1 экз. |
| Формуляр | 4213-002-17001995-2016 ФО | 1 экз. |
| Методика поверки | МП 0523-1-2016 | 1 экз. |
осуществляется по документу МП 0523-1-2016 «Инструкция. Государственная система обеспечения единства измерений. Счетчики газа ультразвуковые Зонд-IR. Методика поверки», утвержденному ФГУП «ВНИИР» 9 декабря 2016 г.
Основное средство поверки:
- рабочий эталон 1-го разряда по ГОСТ Р 8.618-2014 с пределами допускаемой относительной погрешности не более 1/3 погрешности счетчика в диапазоне значений, соответствующих диапазону измерений счетчика.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков газа ультразвуковых Зонд-Ж с требуемой точностью.
Знак поверки наносится на свидетельство о поверке счетчиков газа ультразвуковых Зонд-Ж, а также давлением на свинцовые (пластмассовые) пломбы в соответствии с рисунком 2.
приведены в эксплуатационном документе.
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
ТУ 4213-002-17001995-2016 Счетчики газа ультразвуковые Зонд-Ж. Технические условия
| Зарегистрировано поверок | 677 |
| Поверителей | 2 |
| Актуальность данных | 16.11.2024 |
