| Номер в госреестре | 67168-17 |
| Наименование СИ | Блоки питания, сигнализации и связи |
| Обозначение типа СИ | БПС-21М3 |
| Изготовитель | ФГУП "Смоленское ПО "Аналитприбор", г.Смоленск |
| Год регистрации | 2017 |
| Срок свидетельства | 05.04.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Блоки питания, сигнализации и связи БПС-21М3 предназначены для измерения входного сигнала постоянного тока (в том числе искробезопасного), а также для формирования, в том числе искробезопасного, напряжения питания датчиков-сигнализаторов ДАТ-М, сигнализаторов СТМ-30-10 - СТМ-30-16, датчиков-газоанализаторов ДАХ-М, ДАК, ДАМ, анализаторов активности ионов потенциометрических АП430-02 (в дальнейшем - датчиков) и иных совместимых устройств.
Принцип действия блоков основан на преобразовании входного сигнала постоянного тока в сигнал с частотно-импульсной модуляцией, пропорционально входному сигналу, с последующим его измерением аппаратными средствами микроконтроллера.
Блоки питания, сигнализации и связи БПС-21М3 (далее-блоки) конструктивно состоят из корпуса для установки блоков на DIN-рейки и установленными в него платами.
На передней панели блоков, в зависимости от исполнения, расположены: клеммы для подключения:
а) цепи питания;
б) датчиков;
в) внешних исполнительных устройств, подключаемых к клеммам «СТАТУС», «ПОРОГ 1», «ПОРОГ 2», «ПОРОГ3», «ОТКАЗ»;
г) подключение блоков по цифровому каналу связи RS-485; цифровой светодиодный семисегментный индикатор.
В блоках питания, сигнализации и связи БПС-21М3 применены в зависимости от модели следующие индикаторы:
индикатор единичный двухцветный (зеленый/желтый) «НОРМА»;
индикатор единичный желтого цвета «ОТКАЗ»;
индикатор единичный красного цвета «ПОРОГ 1»;
индикатор единичный красного цвета «ПОРОГ2»;
индикатор единичный красного цвета «П1/П2»;
индикатор единичный красного цвета «П3»;
индикатор единичный зеленого цвета «НАГРУЗКА»;
кнопки «Р», «<», «>» для управления режимами работы.
На боковой стенке блоков расположен шильдик с обозначением и параметрами блоков.
На задней стенке блоков расположены: шинный соединитель;
металлическая защелка для фиксации корпуса блока на DIN-рейке.
Тип блоков - стационарный, автоматический, одноканальный.
Режим работы - непрерывный.
Рабочее положение - вертикальное.
Конструкция блоков предназначена для установки на рейки типоисполнений ТН35-7,5 и ТН35-15 по ГОСТ Р МЭК 60715-2003 ( DIN-рейки).
Блоки осуществляют (в зависимости от исполнения):
а) формирование, в том числе искробезопасного, напряжения питания датчиков-сигнализаторов ДАТ-М, сигнализаторов СТМ-30-10 - СТМ-30-16, датчиков-газоанализаторов ДАХ-М, ДАК, ДАМ, анализаторов активности ионов потенциометрических АП430-02 (далее -датчиков) и иных совместимых устройств;
| БПС-2 !M3-220x24-iaIIC | БПС-2 lM3-24x24-iaIIC-P | БПС-2 lM3-24x24-iaIIC | БПС-21 М3 -220х 16-ibIIC | БПС-21МЗ -220х 16-ibIIB | БПС-21МЗ-220x24 | БПС-21МЗ -24х 16-ibIIC-P | БПС-2 !M3-24xl6-ibIIC | БПС-21МЗ -24х 16-ibIffi-P | БПС-21МЗ -24х 16-ibIIB | БПС-21МЗ-24х24-Р | Условное наименование блоков |
| ю | LtJ | Количество проводников в линии связи с датчиком (исполнительным устройством) | |||||||||
| ti рэ | РЭ | я сг> н | to Р | я сг> н | Наличие выходных искробезопасных цепей | ||||||
| РЭ | РЭ | Измерение сигнала постоянного тока | |||||||||
| РЭ | я сг> н | РЭ | to Р | я сг> н | to р | я сг> н | РЭ | Наличие пороговых реле Порог 1, Порог 2 | |||
| Я <т> н | РЭ | я <т> н | Я <т> н | to р | я а> н | to р | я а> н | РЭ | Наличие порогового реле Порог 3 | ||
| я а> н | рэ | я а> н | to Р | Наличие интерфейса RS-485 | |||||||
| я а> н | Я сг> н | я <т> н | Наличие интерфейса Ethernet | ||||||||
| рэ | рэ | я а> н | РЭ | я <т> н | to р | я <т> н | РЭ | Наличие цифрового индикатора | |||
Таблица 2
н
РЗ
04
U
Я
С
рз
04
рз 43 СГ <Т>
43
2 сп о
я я о к Я
« х
о Ъ
§ я
§ 3
3 ff
43 X
о Й
СО S <"> о g>* "О ж рэ со
to « рэ р д нС
^ о> о н
я о
43
о
4 о
со ч
сг ч—
Я О
03 43
рз 04^
л 2 2
м Е о sag.
* Ш о
о 1 “
О ^ йз
и - •
д £
о “
со 2
43 о 2
5^ w
ж о
я ®
Я о
5 § s ч
м ^
Я рз
о
н
со
д
о>
Е
я
о
►i
о
СИ
СГ
Ё
рз
СИ
рз
Cd ех> ол
О
НН В
Ch р
2 i § g
О
о
со
Е
м
о
to
я
оз
2
о
43
CD
Я
я
о
Яс
Я л
Р 43
И CD
Я
5 л л
cd со Я X О
СИ 03
Я 43 о сг
я
о
н
43
'С
п
я
со
Я
Е
В
to
я
о
ч
о
й. 43 о ►S' О я
о
43
2
рз
с я , я
я
о
с
я
►&
43
о
со
о
2
я
рз
я
рз
и
0 со
&Q
03
Я
ф
сг>
1
оо
Я
о
оз
рз
Я
43
О
О
X сг
у, а
CD
о
О '-С
td о
2 н
8 43
о о
н
со
о
а Я
Й 2
м Со
9 03
Р 43
Я сг
рз
и
рз
Я
о
о
н
о
&Q
Я
я
о
ч
о
н
о
я
рз
о
43 а
2 S
Я рз
а с
s я
л к
cd
Я 43
сг> а 2
Л я
° V.
X СИ
я Е
б В
^ о
я я
о к
X к
рз Я
я о
Н X
о а
“ *
43 CD
2 я
Й я
CD М
<Т> И
а о
§ §
СИ О
SC
о
н
со
я
к
н
рз
X
к
&Q
X
сг
я
03
О
X
о О
о н со cd ч о й н X со Я Я о
н рз 04 Й Я
с
рз
S о
к к ч
to я
рз рз
л а
a а
я g
рз С
2 5
Я Я
^ н-
р —
03 О
а £
а 4з
л о
н
о
X
я
о
и
а>
я
о
я
43
о
04
<т>
03
о
я
рз
о
я
о
4 о
К
to
td
о <т>
о Й я
о ч
о ^
СИ ю'
00 ю
о
н
рз
X
о
со
и
cd
X
X
сг
04
cd
03
О
я
рз
О
X
сг
я
Я
сг
я
н
Я
я
о
со
и
я
о
н
| СП | СП | СП | СП | СП | СП | СП | СП | СП | СП | СП | |
| Я | Я | Я | Я | Я | Я | Я | я | я | Я | Я | я РЗ |
| О | О | О | О | О | О | О | о | о | О | О | я |
| to | to | to | to | to | to | to | to | to | to | to | о 1« |
| м | м | ||||||||||
| £ | £ | £ | £ | £ | £ | ||||||
| OJ | OJ | LtJ | U) | U) | LtJ | U) | U) | U) | U) | U) | ЕЙ й |
| ■ ю | ■ to | 1 to | 1 Ю | 1 Ю | 1 to | 1 Ю | 1 ю | 1 ю | 1 Ю | 1 Ю | S о X Cd |
| ю | -(^ | ю | ю | to | 4^ | 4^ | 4^ | 4^ | 4^ | S ж | |
| о | о | о | о | аШ нн О о | |||||||
| X | to | to | X | H-i | Ю | 04 « | |||||
| ю | -(^ | to | С\ | СЛ | С\ | С\ | 4^ | ||||
| 1 | 1 | сл | С\ | 1 | 1 | 1 | 1 | 1 h-H | д о | ||
| 1 | рз" | р’ | 1 | 1 | о* | о* | о* | о* | Л | ||
| р’ нн нн | нн нн о | нн нн О | о* нн нн | о* нн нн | нн нн о | нн нн о | нн S | нн S | О со | ||
| О | 1 TI | О | Cd | 1 hd | |||||||
| ta | о | ||||||||||
| 04 О | |||||||||||
| 4^ | 4^ | 4^ | 4^ | 4^ | 4^ | 4^ | W | ||||
| н^ | н^ | н^ | н^ | н^ | Д | ||||||
| н^ | н^ | н^ | н^ | н^ | Р | ||||||
| н^ | н^ | н^ | н^ | н^ | -С | ||||||
| н^ | н^ | н^ | н^ | н^ | о> | ||||||
| н^ | н^ | н^ | н^ | н^ | я | ||||||
| о | о | о | о | о | о | о | О | о | о | о | я а> |
| 4^ | 4^ | 4^ | 4^ | 4^ | 4^ | ||||||
| ^1 | ^1 | ^1 | ^1 | ^1 | СП | ||||||
| -I— | -I— | -I— | о | о | о | о | О | о | о | о | |
| ю | о | ^1 | ON | Lt\ | 4^ | U) | to | * о со | |||
| д | и | •"1 м я ° “ | |||||||||
| iv | о> | о> | |||||||||
| W | W | W | D3 W | D3 W | |||||||
| ,р‘ | ,р‘ | ,р‘ | л | 43 Е | Л | л | л | 43 Е | п о to |—3 Н со | ||
| НН НН О | НН НН О | НН НН О | W | м | м о 03 | W | W | м | W | м о 03 | OJ OJ J5 оо оо Е ^ со to to о |
| рз | рз | ||||||||||
| W | НН | НН | В | НН | НН | нн | НН | в | |||
| ,р‘ | ,р‘ | ,р‘ | НН О | S | я В п> | нн о | НН о | В | S | Я В п> | W ^ о рэ 0 1 с 1 Ю -К |
| НН | НН | НН | Я | я | to о Я | ||||||
| В | S | S | Я Е Яс | я Е Яс | О о н я о |

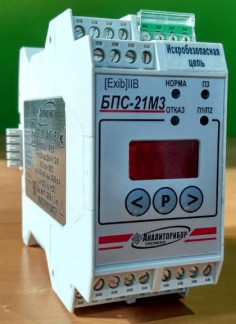

Внешний вид блоков приведен на рисунке 1.
Схема пломбировки блоков от несанкционированного доступа приведена на рисунке 2.
в) БПС-21 М3 -24х 16-ibIIB БПС-21М3 -24х 16-ibIIС БПС-21М3-24х24-iaIIC
Рисунок 1 - Внешний вид блоков
гарантийная наклейка
| ®@®® | © © © © | ||
| '2)®@® | Г 1 1 1 L J | ||
| [ЕиЬ]ПВ “Я* Я БПС-21Ю ОТКАЗ П1/П2 О о | |||
| ©®© | |||
| ®®@® | |||
| ®®@@ | ®®@@ | ||
Блоки имеют встроенное программное обеспечение (далее - ПО).
Встроенное ПО является метрологически значимым. Метрологические характеристики блоков нормированы с учетом влияния ПО.
Встроенное ПО (в зависимости от исполнения, указанного в таблице 2) предназначено
для:
1) обработки аналогового входного сигнала с последующей математической обработкой и формированием выходного токового сигнала, пропорционального входному сигналу;
2) индикации измеренных значений на цифровом индикаторе блока;
3) вывода измеренной информации по цифровому каналу связи RS-485 по запросу от внешнего устройства;
4) срабатывания световой и звуковой сигнализации при превышении/понижении установленных пороговых значений с одновременным переключением "сухих" контактов реле.
Встроенное ПО блоков не требует специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО СИ и измеренных данных.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений осуществляется посредством механического опечатывания (обеспечивается путем пломбирования предприятием-изготовителем).
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 3 - Идентификационные данные программного обеспечения блоков БПС-21М3-24х24-Р, БПС-21М3-24х 164ЪПВ, БПС-21М3-24х16-ЛПВ-Р, БПС-21М3-24х16-МС, БПС-21М3-24х16-МС-Р, БПС-21М3-24х24^аПС, БПС-21 М3-24х244aIK-Р_
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | BPS-21M3-24V.hex |
| Номер версии (идентификационный номер) ПО | 1.1 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода СКС-16) | C662 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC-16 |
Таблица 4 - Идентификационные данные программного обеспечения блоков БПС-21М3-220х24, БПС-21М3 -220х 16-1ЪДВ, БПС-21М3 -220х 16-ibIK, БПС-21 М3 -220х244аПС_
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | BPS-21M3 -220V.hex |
| Номер версии (идентификационный номер) ПО | 1.1 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода СКС-16) | 774E |
| Алгоритм вычисления цифрового идентификатора ПО | CRC-16 |
Таблица 5- Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений входного сигнала постоянного тока блоков, мА | от 4 до 20 |
| Диапазон показаний входного сигнала постоянного тока блоков, мА | от 2 до 25 |
| Цена единицы младшего разряда индикации сигнала постоянного тока, мА | 0,01 |
| Цена единицы наименьшего разряда кода | 0,01 |
| Разрядность кода | 6 |
| Наименование характеристики | Значение |
| Вид выходного кода по каналу связи RS485 | двоично десятичный |
| Пределы допускаемой относительной погрешности преобразования входного сигнала постоянного тока в выходной сигнал постоянного тока в рабочих условиях эксплуатации, % | ±2 |
| Пределы допускаемой относительной погрешности измерений входного сигнала постоянного тока в рабочих условиях эксплуатации (для исполнений с цифровой индикацией), % | ±2 |
| Номинальная функция преобразования входного сигнала постоянного тока блоков в выходной сигнал постоянного тока | 1вых=КпТвх* |
| Пределы допускаемой относительной погрешности срабатывания пороговых устройств «ПОРОГ 1», «ПОРОГ2», «ПОРОГ3», % | ±2 |
| Номинальное время установления показаний Точном, с, не более | 5 |
| Примечание: *- 1вых - выходной сигнал постоянного тока, мА; Кп - коэффициент пропорциональности, равный 1; 1вх - входной сигнал постоянного тока блока (выходной сигнал постоянного тока подключенного датчика), мА | |
Таблица 6 - Основные технические характеристики
| Наименование характеристики | Значение |
| Электрическое питание блоков осуществляется: а) блоков исполнений ИБЯЛ.411111.047/-01/-02/-03/-04/ -10/-11 - от внешнего источника постоянного тока или внешнего резервного источника постоянного тока с напряжением, В | 24,0-2’6 |
| Переход на питание от резервного источника - автоматический, без нарушения работоспособности; б) блоков исполнений ИБЯЛ.411111.047-05/-06/-07/-12 - переменным однофазным током с: | 230+433 |
| - напряжением, В | |
| - частотой, Гц | 50,0±2,5 |
| Потребляемая мощность, не более: а) при питании от источника постоянного тока, Вт: - БПС -21 М3-24х24-Р | 15 |
| - БПС-21М3-24х 16-МЮ, БПС-21М3-24х16-ЛПВ-Р | 12 |
| - БПС-21М3 -24х 16-ibITC, БПС-21 М3-24х16-МС-Р | 10 |
| - БПС-21М3-24х24-iaПС, БПС-21М3-24х244аПС-Р | 8 |
| б) при питании от сети переменного однофазного тока, В А: - БПС-21 М3 -220х24 | 15 |
| - БПС-21 М3 -220х 16-МШ | 12 |
| - БПС-21 М3-220х 16-М1С, БПС-21М3-220х244аПС | 10 |
| Габаритные размеры блоков, мм, не более: - длина | 52 |
| - ширина | 114 |
| - высота | 102 |
| Масса блоков, кг, не более: - БПС-21 М3 -24х24-Р, БПС-21 М3-24х16-ЛПВ, БПС-21М3 -24х 16-ЛПВ-Р, БПС-21М3 -24х 16-ЛПС, БПС-21 М3 -24х 16-ЛПС-Р, БПС-21М3 -24х244аПС, БПС-21М3-24х244аПС-Р | 0,8 |
| - БПС-21 М3-220х24, БПС-21М3-220х16-11В, БПС-21 М3 -220х 16-11С, БПС-21М3 -220х24-iaПC | 1,0 |
| Наименование характеристики | Значение |
| Условия эксплуатации: а) диапазон температуры окружающей среды, °С Примечание - Предельные значения температуры окружающей среды - от +50 до +60 °С в течение 6 ч; б) диапазон атмосферного давления (высота установки над уровнем моря - до 1000 м), кПа (мм рт. ст.) в) верхнее значение относительной влажности воздуха при температуре +35 °С и более низких температурах без конденсации влаги, %, не более г) содержание пыли, степень загрязнения 1 по ГОСТ 12.2.091-2012, не более, мг/м3 | от +1 до +50 от 84 до 106,7 (от 630 до 800) 80 10 |
| д) производственная вибрация: - с частотой, Гц - амплитудой, мм, не более е) рабочее положение вертикальное, угол наклона в любом направлении не более 20°; ж) содержание вредных веществ в окружающей атмосфере не должно превышать предельно-допустимых концентраций (ПДК) согласно ГОСТ 12.1.005-88; з) блоки должны устанавливаться не ближе 0,5 м от источников тепла (например, батарей отопления и нагревательных приборов) | от 10 до 55 0,35 |
| Срок службы блоков в условиях эксплуатации, лет | 15 |
| Средняя наработка на отказ блоков в условиях эксплуатации, ч, не менее | 30000 |
| Степень защиты блоков по ГОСТ 14254-96 | IP20 |
| По устойчивости к воздействию климатических факторов по ГОСТ 15150-69 блоки соответствуют климатическому исполнению УХЛ4.2 в расширенном диапазоне рабочих температур от +1 до +50 °С. | |
| По устойчивости к воздействию температуры и влажности окружающего воздуха блоки относятся к группе В4 по ГОСТ Р 52931-2008. | |
| По устойчивости к воздействию атмосферного давления блоки относятся к группе Р1 по ГОСТ Р 52931-2008. | |
| По устойчивости к механическим воздействиям блоки относятся к группе N2 по ГОСТ Р 52931-2008. | |
| Блоки соответствуют требованиям к электромагнитной совместимости по ТР ТС 020/2011, предъявляемым к оборудованию класса А по ГОСТ Р МЭК 61326-1-2014. | |
| Блоки соответствуют требованиям к низковольтному оборудованию по ТР ТС 004/2011. | |
| Блоки (кроме исполнений БПС-21М3-24х24-Р, БПС-21М3-220х24) соответствуют требованиям к взрывозащищенному оборудованию по ТР ТС 012/2011 и относятся к взрывозащищенному электрооборудованию группы II, соответствуют ГОСТ 30852.0-2002, ГОСТ 30852.10-2002. | |
наносится на титульный лист руководства по эксплуатации типографским способом и на табличку, расположенную на блоке, методом лазерной гравировки.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Блок питания, сигнализации и связи БПС-21М3 | Согласно исполнению | 1 шт. |
| Ведомость эксплуатационных документов | ИБЯЛ.411111.047ВЭ | 1 экз. |
| Руководство по эксплуатации | ИБЯЛ.411111.047 РЭ | 1 экз. |
| Методика поверки | ИБЯЛ.411111.047 МП | 1 экз. |
| Комплект ЗИП | Согласно ИБЯЛ.411111.047 ЗИ | 1 шт. |
осуществляется по документу ИБЯЛ.411111.047 МП «Блоки питания, сигнализации и связи БПС-21М3. Методика поверки», утвержденному ФГУП «ВНИИМС» 28 октября 2016 г. Основные средства поверки:
прибор электроизмерительный лабораторный переносной аналоговый М2044 (регистрационный №10077-85), пределы измерений силы постоянного тока от 0,75 мА до 30 А; пределы измерений напряжения постоянного тока от 15 мВ до 600 В, КТ 0,2; мультиметр В7-80 (регистрационный №28335-04)-2 шт.
Допускается применение аналогичных средств поверки, обеспечивающих определения метрологических характеристик с требуемой точностью.
Знак поверки наносится в раздел «Свидетельство о приемке» руководства по эксплуатации ИБЯЛ.411111.047 РЭ.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 27540-87 Сигнализаторы горючих газов и паров термохимические. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ Р МЭК 61326-1-2014 Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования
ГОСТ 14254-96 Степени зашиты, обеспечиваемые оболочками (Код IP)
ГОСТ 12.2.007.0-75. ССБТ. Изделия электротехнические. Общие требования безопасности ГОСТ 12.2.091-2012 Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования
ГОСТ 30852.0-2002 Электрооборудование взрывозащищенное. Часть 0. Общие требования ГОСТ 30852.10-2002 Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь
ТР ТС 004/2011 Технический регламент Таможенного союза «О безопасности низковольтного оборудования»
ТР ТС 012/2011 Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»
ТР ТС 020/2011 Технический регламент Таможенного союза «Электромагнитная совместимость технических средств»
ИБЯЛ.411111.047 ТУ Блоки питания, сигнализации и связи БПС-21М3. Технические условия.
