| Номер в госреестре | 67169-17 |
| Наименование СИ | Контроллеры программируемые |
| Обозначение типа СИ | КАПП-82-168 |
| Изготовитель | Общество с ограниченной ответственностью "АСУ ПРО" (ООО "АСУ ПРО"), г. Оренбург |
| Год регистрации | 2017 |
| Срок свидетельства | 05.04.2027 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры программируемые КАПП-82-168 (далее - контроллеры) предназначены для измерений и измерительных преобразований выходных унифицированных сигналов силы и напряжения постоянного электрического тока от первичных измерительных преобразователей и воспроизведений силы постоянного электрического тока для автоматизированного управления в реальном масштабе времени технологическими процессами и объектами.
Принцип действия контроллеров заключается в аналогово-цифровом преобразовании входных сигналов в цифровой код, а также выработки в соответствии с заданной программой управляющих сигналов.
Контроллер изготавливается в пластмассовом корпусе, предназначенном для крепления на DIN-рейку 35 мм. Подключение всех внешних связей (питания, карты памяти, RS-232, RS-485, Ethernet, аналоговых и дискретных входных и выходных сигналов) осуществляется через разъемные соединения, расположенные по двум боковым сторонам контроллера.
Контроллер состоит из центрального процессора и микросхем, осуществляющих функции дискретных, аналоговых входов и выходов, а также поддержку коммуникационных интерфейсов.
Контроллер содержит элемент питания, используемый для обеспечения работы часов реального времени и резервной памяти при отсутствии основного питания.
Контроллеры предназначены для построения распределенных и локальных автоматических систем управления технологическими процессами (АСУ ТП) в различных областях промышленности.

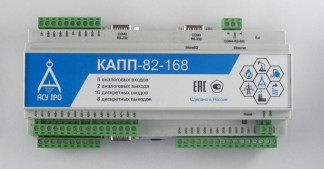

Фотография общего вида контроллера представлена на рисунке 1.
Рисунок 1 - Фотография общего вида контроллера
Пломбирование контроллеров программируемых КАПП-82-168 не предусмотрено.
Обозначение места нанесения знака поверки представлено на рисунке 2.
Метрологически значимым программным обеспечением (ПО) контроллеров является встроенное программное обеспечение (ВСПО), которое устанавливается в энергонезависимую память контроллеров на заводе изготовителе. В процессе эксплуатации изменение ВСПО пользователем невозможно (уровень защиты «высокий» в соответствии с Р 50.2.077-2014).
Идентификационные данные ВСПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимого ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ASU PRO PLC1 |
| Номер версии (идентификационный номер ПО) | Версия ПО не ниже 16.11 |
| Цифровой идентификатор ПО | Номер версии |
Метрологические характеристики контроллеров, указанные в таблицах 2 и 3, приведены с учетом влияния ВСПО.
Метрологические характеристики контроллеров приведены в таблицах 2 и 3, технические характеристики контроллеров приведены в таблице 4.
Таблица 2 - Основные метрологические характеристики каналов измерения напряжения и силы постоянного тока
| Наименование характеристики | Значение | |
| Диапазон входного сигнала | в режиме измерения силы тока, мА | от 4 до 20 от 0 до 20 |
| в режиме измерения напряжения, В | от 0 до 5 ±5 | |
| Количество каналов | 8 | |
| Входное сопротивление (определяется сопротивлением встроенного резистора), Ом | 200 | |
| Пределы допускаемой приведенной основной погрешности, % от диапазона измерений | в режиме измерения силы тока от 4 до 20 мА | ±0,1 |
| в режиме измерения силы тока от 0 до 20 мА | ±0,075 | |
| в режиме измерения напряжения от 0 до 5 В | ±0,06 | |
| в режиме измерения напряжения ±5 В | ±0,03 | |
| Пределы допускаемой приведенной дополнительной погрешности вызванной изменением температуры окружающего воздуха от нормальных условий на каждые 10 °С, % от диапазона измерений | в режиме измерения силы тока | ±0,01 |
| в режиме измерения напряжения | ±0,01 | |
| Разрядность АЦП, бит | 14 | |
| Цифровое представление полной шкалы | от 0 до 16384 | |
| Цена единицы наименьшего разряда | в режиме измерения силы тока, мкА | 3,05 |
| в режиме измерения напряжения, мВ | 0,61 | |
Таблица 3 - Основные метрологические характеристики каналов воспроизведения силы постоянного тока
| Наименование характеристики | Значение |
| Диапазон выходного сигнала | от 4 до 20 мА |
| Количество каналов (изолированных) | 2 |
| Г альваническая развязка | Индивидуальная |
| Сопротивление нагрузки | <1300 Ом |
| Пределы допускаемой приведенной основной погрешности, % от диапазона воспроизведений | ±0,1 |
| Пределы допускаемой приведенной дополнительной погрешности вызванной изменением температуры окружающего воздуха от нормальных условий на каждые 10 °С, % от диапазона воспроизведений | ±0,023 |
| Способ формирования выходного сигнала | Широтно импульсная модуляция |
| Наименование характеристики | Значение | |
| Параметры электрического питания | напряжение постоянного тока, В | от 20,4 до 28,8 |
| потребляемая мощность, Вт | 1,56 | |
| Габаритные размеры, мм, не более: (длина х ширина х высота) | 209х104х58 | |
| Масса, кг, не более: | 0,45 | |
| Нормальные условия эксплуатации | температура окружающего воздуха, °С | от 18 до 28 |
| относительная влажность окружающего воздуха, % | от 30 до 80 | |
| атмосферное давление, кПа | от 84 до 106 | |
| Рабочие условия эксплуатации | температура окружающего воздуха, °С | от -40 до +60 |
| относительная влажность окружающего воздуха (без конденсации), % | от 10 до 95 | |
| атмосферное давление, кПа | от 79,5 до 106,7 | |
| Условия для транспортировки и хранения | температура окружающего воздуха, °С | от -40 до +70 |
| относительная влажность окружающего воздуха (без конденсации), % | от 10 до 95 | |
| атмосферное давление, кПа | от 70 до 106,7 | |
| Срок службы, лет, не менее | 10 | |
| Наработка на отказ, ч, не менее | 100000 | |
наносится на контроллеры методом наклейки и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 5 - Комплектность контроллеров
| Наименование | Обозначение | Количество, шт. |
| Контроллер программируемый | КАПП-82-168 | 1 |
| Руководство по эксплуатации | 73619730.425200.005 РЭ | 1 |
| Паспорт | 73619730.425200.005 ПС | 1 |
| Методика поверки | МП 201-002-2017 | 1 |
осуществляется по документу МП 201-002-2017 «Контроллеры программируемые КАПП-82-168. Методика поверки», утвержденному ФГУП «ВНИИМС» 23.01.2017 г.
Основные средства поверки:
калибратор многофункциональный портативный Метран 510-ПКМ (регистрационный номер 26044-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус контроллера в соответствии с рисунком 2.
приведены в эксплуатационном документе.
ГОСТ IEC 61131-2-2012 Контроллеры программируемые. Часть 2. Требования к оборудованию и испытания;
ТУ 425200-005-73619730-2015 Контроллер программируемый КАПП-82-168. Технические условия.
