| Номер в госреестре | 67172-17 |
| Наименование СИ | Автоцистерна |
| Обозначение типа СИ | АЦ |
| Изготовитель | Пойковское МУП "Управление тепловодоснабжения", пгт.Пойковский |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Автоцистерна АЦ (далее - АЦ) является транспортной мерой полной вместимости и предназначена для измерения объема, транспортировки и кратковременного хранения нефтепродуктов.
Принцип работы АЦ основан на заполнении ее нефтепродуктом до указателя уровня, соответствующего определенному объему нефтепродукта. Слив нефтепродукта осуществляется самотеком или с помощью насоса.
АЦ представляет собой сварную цистерну с чемоданообразным поперечным сечением. Внутри цистерны установлены перегородка и волнорезы. Каждый отсек является мерой полной вместимости и оборудован заливной горловиной.
Технологическое оборудование предназначено для выполнения операций налива-слива нефтепродуктов и включает в себя:
- горловину с указателем уровня, люком и дыхательным клапаном;
- сливной патрубок оборудованный задвижкой.
На боковых сторонах и сзади АЦ имеет надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
Действительное значение вместимости каждой секции автоцистерны указывается на табличке, закрепленной на бортике возле соответствующей горловины.

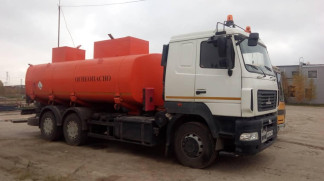

Общий вид автоцистерны представлен на рисунке 1.
Места пломбирования представлены на рисунке 2.
Рисунок 2 - Места пломбирования
отсутствует.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Количество секций | 2 |
| Номинальная вместимость, дм3 1-я секция | 9310 |
| 2-я секция | 10795 |
| Пределы допускаемой относительной погрешности транспортной меры полной вместимости, % | ±0,4 |
| Температура окружающего воздуха, °С | от -40 до +40 |
наносится на маркировочную табличку методом металлографии и на титульные листы эксплуатационной документации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Автоцистерна заводской №XVCAT36312E0000001 | АЦ | 1 шт. |
| Комплект запасных частей, инструмента и принадлежностей | 1 компл. | |
| Руководство по эксплуатации | 1 экз. | |
| Формуляр | 1 экз. |
осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».
Основные средства поверки:
Счетчик жидкости с пределами допускаемой основной относительной погрешности не более ±0,15 %;
Манометр с пределами допускаемой приведенной погрешности не более ±0,4 %; Эталонный мерник 2-го разряда вместимостью не менее 500 или 1000 дм по ГОСТ 8.400-2013.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, маркировочную табличку и заклепку крепящую указатель уровня налива.
приведены в эксплуатационном документе.
ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема средств измерений объема жидкости»
ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки» ГОСТ Р 50913-69 «Автомобильные транспортные средства для транспортирования и заправки нефтепродуктов. Типы, параметры и общие технические требования»
Техническая документация ОАО «Курганский завод дорожных машин»
| Зарегистрировано поверок | 18 |
| Поверителей | 4 |
