| Номер в госреестре | 67173-17 |
| Наименование СИ | Комплекты аппаратуры для измерения значений наведенного напряжения |
| Изготовитель | ООО "Институт электроэнергетики НГТУ", г.Новосибирск |
| Год регистрации | 2017 |
| Срок свидетельства | 05.04.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты аппаратуры для измерения значений наведенного напряжения предназначены для измерений действующих значений напряжения переменного тока промышленной частоты 50 Гц.
Принцип действия комплектов аппаратуры для измерения значений наведенного напряжения основан на масштабном преобразовании высокого входного напряжения между измерительным электродом и заземляющим кольцом в заданное число раз с помощью резистивного делителя напряжения с последующим измерением выходного напряжения с помощью АЦП.
Комплекты аппаратуры для измерения значений наведенного напряжения состоят из двух независимых средств измерений: штанги-измерителя наведенного напряжения (ШИН-20) и штанги-измерителя напряжения прикосновения (ШИП-5).
ШИН-20 состоит из 3х звеньев и съемного крюка, собираемых в установленном порядке. На звено 1 ШИН-20 установлен измерительный модуль, подсоединенный к низковольтному плечу делителя напряжения, размещенного в данном звене, с помощью соединительного провода. Делитель напряжения имеет 3 отпайки с коэффициентами деления: 10-3, 10-4, 10-5. Рукоятка ШИН-20 ограничена ограничительным кольцом. На данном звене расположено заземляющее кольцо, к которому присоединяется заземляющий проводник со струбциной заземления. Звено 2 является изолирующей частью ШИН-20, внутри звена расположено высоковольтное плечо делителя напряжения. Звено 3 необходимо для обеспечения необходимой длины ШИН-20 в собранном виде. Съемный крюк можно присоединить ко 2 и 3 звеньям.
ШИП-5 состоит из одного звена. На ШИП-5 установлен измерительный модуль, подсоединенный к низковольтному плечу делителя напряжения, с помощью соединительного провода. Делитель напряжения имеет 3 отпайки с коэффициентами деления: 10-3, 10-4, 10-5. Рукоятка ШИП-5 ограничена ограничительным кольцом, за которым расположено заземляющее кольцо, к которому присоединяется заземляющий проводник с заземляющим электродом. Высоковольтное плечо делителя расположено в изолирующей части ШИП-5, находящейся за защитным кольцом. На конце ШИП-5 установлен измерительный электрод.
На ШИН-20 и ШИП-5 установлены одинаковые измерительные модули. На передних панелях измерительных модулей расположены: цифровой индикатор, показывающий измеренное значение с учетом коэффициента деления, выбираемого автоматически; индикатор единицы измерения «В» (светодиод зеленого цвета); индикатор единицы измерения «кВ» (светодиод красного цвета); индикатор «Батарея разряжена» (светодиод красного цвета). С обратной стороны измерительного модуля находятся: кнопка включения-отключения питания, разъемы для подключения соединительного провода и зарядного устройства. Измерительный модуль крепится на звено с помощью крепления, позволяющего изменять угол наклона измерительного модуля относительно оси звена на угол от 0° до 90°.

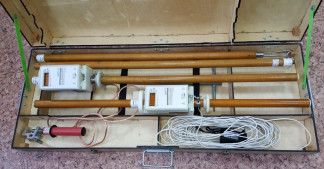

Внешний вид комплекта аппаратуры для измерения значений наведенного напряжения представлен на рисунке 1. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки приведены на рисунке 2.
Рисунок 1 - Общий вид средства измерений
Место нанесения знака поверки
Место оттиска клейма поверителя
Средство измерений функционирует под управлением встроенного программного обеспечения (ПО), идентичного для ШИН-20 и ШИП-5, размещённого в недоступной для считывания и модификации памяти программ управляющего микроконтроллера. Встроенное ПО является метрологически значимым. Метрологические характеристики нормированы с учетом влияния ПО. Уровень защиты ПО соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SHIN 1.0.1 |
| Номер версии (идентификационный номер ПО) | Не присвоен |
| Цифровой идентификатор ПО | Отсутствует, исполняемый код ПО недоступен для считывания и модификации |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| ШИН-20 | ШИП-5 | |
| Диапазон измерений действующего значения напряжения переменного тока промышленной частоты 50 Гц, В | от 2 до 20000 | от 2 до 5000 |
| Поддиапазоны показаний действующего значения напряжения переменного тока промышленной частоты 50 Гц - 1 поддиапазон, В - 2 поддиапазон, кВ - 3 поддиапазон, кВ | от 2 до 199 от 0,20 до 1,99 от 2 до 20 | от 2 до 199 от 0,20 до 1,99 от 2 до 5 |
| Пределы допускаемой относительной основной погрешности измерений действующего значения напряжения переменного тока промышленной частоты 50 Гц, % | *1— | |
| Пределы дополнительной относительной погрешности измерений действующего значения напряжения переменного тока промышленной частоты при изменении температуры на 1°C, % | ±0,1 | ±0,1 |
| * где VK - верхний предел поддиапазона измерений напряжения, В; - значение измеряемого напряжения, В. | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| ШИН-20 | ШИП-5 | |
| Входное сопротивление постоянному | 40,80±2,04 | 10,20±0,51 |
| току, МОм | ||
| Напряжения питания, В | 7,2 | 7,2 |
| (2 Li-ion аккумулятора 18650 (2х3,6 В) | ||
| Потребляемая мощность, В-А, не более | 2,0 | 2,0 |
| Г абаритные размеры штанги-измерителя, мм, не более - высота | 230 | 230 |
| - ширина | 90 | 90 |
| - длина | 3100 | 1050 |
| Масса без заземляющего проводника, кг, не более | 5 | 2 |
| Наименование характеристики | Значение | |
| ШИН-20 | ШИП-5 | |
| Г абаритные размеры комплекта | ||
| аппаратуры для измерения значений | ||
| наведенного напряжения в | ||
| потребительской таре, мм, не более | ||
| - высота | 400 | |
| - ширина | 150 | |
| - длина | 1100 | |
| Масса комплекта аппаратуры в | 1 ^ | |
| потребительской таре, кг, не более | ||
| Условия эксплуатации: | ||
| - температура окружающей среды, °С | от -0 до +50 | от -30 до +50 |
| - относительная влажность, % | 90 | 90 |
| - атмосферное давление, кПа | от 60 до 106,7 | от 60 до106,7 |
| Средний срок службы, лет | 10 | 10 |
| Средняя наработка на отказ, ч | 10000 | 10000 |
наносится на титульный лист руководства по эксплуатации и лицевую панель измерительных модулей штанг-измерителей типографским способом.
Таблица 4 - Комплектность аппаратуры
| Наименование | Обозначение | Количество |
| ШИН-20: | БЦКД.411135.001 | |
| - Звено 1 с установленным измерительным | ||
| модулем | БЦКД.411135.001.001 | 1 шт |
| - Звено 2 | БЦКД.411135.001.002 | 1 шт |
| - Звено 3 | БЦКД.411135.001.003 | 1 шт |
| - Соединительный провод | БЦКД.685611.001 | 1 шт |
| - Съемный крюк | БЦКД.411135.001.004 | 1 шт |
| Заземляющий проводник для ШИН-20 | 2 м | |
| Струбцина заземления | БЦКД.301533.001 | 1 шт |
| ШИП-5: | БЦКД.411135.002 | |
| - Звено с установленным измерительным | ||
| модулем | БЦКД.411135.002.001 | 1 шт |
| - Соединительный провод | БЦКД.685611.001 | 1 шт |
| - Измерительный электрод | БЦКД.411135.002.002 | 1 шт |
| Заземляющий проводник для ШИП-5 | 25 м | |
| Заземляющий электрод | БЦКД.685541.001 | 1 шт |
| Зарядное устройство 9 В | 2 шт | |
| Винт барашковый М8 | 2 шт | |
| Ящик транспортный | БЦКД.321342.001 | 1 шт |
| Паспорт | ПС 4226-002-69866598-2016 | 1 экз |
| Руководство по эксплуатации | РЭ 4226-002-69866598-2016 | 1 экз |
| Методика поверки | МП 4226-002-69866598-2016 | 1 экз |
осуществляется по документу МП 4226-002-69866598-2016 «Комплект аппаратуры для измерения значений наведенного напряжения. Методика поверки», утвержденному ФГУП «СНИИМ» 08 ноября 2016 г.
Основные средства поверки:
Прибор для поверки вольтметров переменного тока В1-9 (ГР №5596-76), класс точности 0,1. Киловольтметр С196, (ГР №2303-68), класс точности 1.
Аппарат испытания диэлектриков АИД-70М, (ГР №34031-08).
Допускается применение аналогичных средств измерений поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на заднюю панель измерительного модуля штанги-измерителя.
приведены в эксплуатационном документе.
ГОСТ 1516.2-97 Электрооборудование и электроустановки переменного тока на напряжение 3 кВ и выше. Общие методы испытаний электрической изоляции
ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия
Комплект аппаратуры для измерения значений наведенного напряжения. Технические условия 4226-002-69866598-2016 ТУ
