Номер в госреестре 67184-17
Наименование СИ Теплосчетчики
Обозначение типа СИ Терминал-Теплосчетчик / Распределитель МУР 1001.5 SmartOn TTP
Изготовитель ООО "Арго-про", г.Иваново
Год регистрации 2017
Срок свидетельства 05.04.2022
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Теплосчетчики «Терминал-Теплосчетчик/Распределитель МУР 1001.5 SmartOn ТТР» (далее - теплосчетчики) предназначены для измерения количества теплоты, количества, расхода, температуры и давления теплоносителя в открытых и закрытых системах теплоснабжения.

Описание

Принцип действия теплосчетчиков основан на расчете показаний количества теплоты по измеренным значениям температуры и объема теплоносителя.

Теплосчетчики относятся к приборам класса 2 по ГОСТ Р 51649-2014.

Теплосчетчики относятся к категории «составной (компактный) теплосчетчик» по ГОСТ Р ЕН 1434-1-2011.

Теплосчетчики выпускаются в модификациях: «Терминал-Теплосчетчик/ Распределитель МУР 1001.5 SmartOn ТТР ГР», «Терминал-Теплосчетчик/Распределитель МУР 1001.5 SmartOn ТТР ОД» и «Терминал-Теплосчетчик/Распределитель МУР 1001.5 SmartOn ТТР ВР».

Теплосчетчики модификаций «ГР» и «ОД» и «ВР» отличаются количеством измерительных каналов. Отличительной особенностью теплосчетчиков модификации «ВР» также является передача данных от первичных преобразователей по радиоканалу.

Теплосчетчики «Терминал-Теплосчетчик/Распределитель МУР 1001.5 SmartOn ТТР ГР» (теплосчетчики модификации «ГР») предназначены для поквартирного учета потребленного количества теплоты, и теплоносителя в зданиях с «горизонтальной» разводкой системы теплоснабжения.

В состав теплосчетчика модификации «ГР» входят:

-    тепловычислитель «МУР 1001.5 SmartOn ^Р ГР»;

-    первичные преобразователи температуры (датчики температуры) - «ДТ ТТР-01»;

-    первичные преобразователи объемного расхода (расходомеры), типы которых приведены в таблице 3.

Количество каналов измерения расхода и температуры, в зависимости от исполнения теплосчетчика модификации «ГР», приведено в таблице 1.

Общий вид теплосчетчика модификации «ГР» приведен на рисунке 1.

Таблица 1 - Теплосчетчики модификации «ГР», количество измерительных каналов расхода и температуры_

Испол

нение

Тепловой ввод 1

Тепловой ввод 2

Тепловой ввод 3

Дополнительные

каналы

Расход

Темпе

ратура

Расход

Темпе

ратура

Расход

Темпе

ратура

Рас

ход

ГВС

Расход

ХВС

Темпе

ратура

ГВС

1

1

2

-

-

-

-

1

1

1

3

1

2

1

2

1

2

3

3

3

Телосчетчики «Терминал-Теплосчетчик/Распределитель МУР 1001.5 SmartOn ТТР ОД» (теплосчетчики модификации «ОД») предназначены для общедомового учета потребленного количества теплоты и теплоносителя.

В состав теплосчетчика модификации «ОД» входят:

-    тепловычислитель «МУР 1001.5 SmartOn ТТР ОД»;

-    первичные преобразователи температуры (датчики температуры) - «ДТ ТТР-01»;

-    первичные преобразователи объемного расхода (расходомеры), типы которых приведены в таблице 3;

-    первичные преобразователи давления (датчики давления), типы которых приведены в таблице 4.

Количество измерительных каналов расхода, температуры и давления, в зависимости от исполнения теплосчетчика модификации «ОД», приведено в таблице 2.

Общий вид теплосчетчика модификации «ОД» приведен на рисунке 2.

Таблица 2 - Теплосчетчики модификации «ОД», количество измерительных каналов расхода, температуры и давления_

Исполнение

Количество измерительных каналов

Тепловой ввод 1

Тепловой ввод 2

Расход

Температура

Давление

Расход

Температура

Давление

4

1

2

2

-

-

-

5

2

2

2

-

-

-

6

3

2

2

-

-

-

7

3

3

3

-

-

-

8

4

3

3

-

-

-

9

1

2

2

2

2

2

10

2

2

2

2

2

2

Телосчетчики «Терминал-Теплосчетчик/Распределитель МУР 1001.5 SmartOn ТТР ВР» (теплосчетчики модификации «ВР») предназначены для поквартирного учета потребленного количества теплоты и теплоносителя в зданиях с «вертикальной» разводкой системы теплоснабжения.

В состав теплосчетчика модификации «ВР» входят:

-    тепловычислитель «МУР 1001.5 SmartOn TTF ВР»;

-    первичные преобразователи температуры (датчики температуры) - «ДТ ТТР-01», от 2 до 1024 шт.;

-    первичные преобразователи объемного расхода (расходомеры) от 1 до 1024 шт., типы которых приведены в таблице 3;

-    радиомодули передачи данных от расходомеров - «МУР 1001.9 ADN RB»;

-    радиомодули передачи данных от датчиков температуры - «МУР 1001.9 Т2 RB»;

-    радиорегистраторы «МУР 1001.2 WG-1 TLT».

Общий вид теплосчетчика модификации «ВР» приведен на рисунке 3.

В теплосчетчиках модификаций «ГР» и «ОД» данные от первичных преобразователей объемного расхода теплоносителя, ГВС, ХВС, температуры теплоносителя, температуры ГВС и давления (модификация «ОД») поступают на входы тепловычислителя.

На основе данных, полученных от первичных преобразователей расхода и температуры теплоносителя, производится расчет:

-    значений температуры теплоносителя в подающем и обратном трубопроводах, 0C;

-    значения разности температур теплоносителя в подающем и обратном трубопроводах, 0C;

-    значения объемного и массового расхода теплоносителя, м3/ч, т/ч;

-    суммарных, с нарастающим итогом, значений объема теплоносителя, м3;

-    суммарного, с нарастающим итогом, значения потребленного количества теплоты, Гкал.

На основе данных, полученных от первичных преобразователей расхода и температуры ГВС, производится расчет:

-    значений температуры ГВС, 0C;

-    суммарных, с нарастающим итогом, значений объема ГВС, м3.

На основе данных, полученных от первичных преобразователей расхода ХВС, производится расчет суммарных, с нарастающим итогом, значений объема ХВС, м3.

В теплосчетчиках модификации «ВР», данные первичных преобразователей объемного расхода теплоносителя и температуры считываются радиомодулями и по радиоканалу поступают в радиорегистраторы.

Тепловычислитель получает данные от радиорегистраторов по проводному каналу связи.

На основе данных, полученных от первичных преобразователей расхода и температуры производится расчет:

-    значений температуры теплоносителя на входе и выходе системы теплоснабжения, 0C;

-    значений температуры воздуха в помещениях, C;

-    значения разности температур теплоносителя на входе и выходе системы теплоснабжения, C;

-    суммарных, с нарастающим итогом, значений объема теплоносителя, м3;

-    суммарного, с нарастающим итогом, значения потребленного количества теплоты , Гкал.

Теплосчетчики обеспечивают расчет количества теплоты, потребленной на отопление и ГВС согласно «Методике осуществления коммерческого учета тепловой энергии, теплоносителя», утвержденной приказом Минстроя России от 17 марта 2014 г.

Теплосчетчики имеют энергонезависимый архив данных на интервалах час, сутки, месяц.

Для формирования архива, теплосчетчики имеют встроенные часы-календарь.

Теплосчетчики производят диагностику событий.

Вывод основных результатов измерения и информации о событиях осуществляется на алфавитно-цифровой индикатор тепловычислителя, с установленной периодичностью.

Вывод всех результатов измерения, содержимого архива и настройка теплосчетчика на условия эксплуатации осуществляется через интерфейс связи теплосчетчика.

Электропитание тепловычислителя осуществляется от встроенной батареи.

Таблица 3 - Преобразователи объемного расхода

Наименование

Номер в Г осреестре СИ

Наименование

Номер в Г осреестре СИ

ОСВУ «Нептун», ВСКМ90 «Атлант»

61032-15*

Мастер Флоу

31001-12

Норма СТВ

60620-15**

ПРЭМ

17858-11

ВСГН, ВСТН

61402-15, 55115-13***

ЭМР

51448-12

Пульсар ТХ, Пульсар ТГ

58381-14

ВСЭ

32075-11

* класс С,

** класс В,

*** классы В и С

Таблица 4 - Преобразователи давления

Наименование

Номер в Г осреестре СИ

Наименование

Номер в Г осреестре СИ

ДДМ-03Т-ДИ

55928-13

МИДА-15

50730-12

Сапфир-22ЕМ

46376-11

сдв

28313-11

Датчик температуры (в термометрической гильзе)

Место для пломбы теплоснабжаю щей организации

Рисунок 1- Общий вид теплосчетчика «Терминал-Теплосчетчик/Распределитель МУР 1001.5 SmartOn ТТР ГР»

Датчик температуры (в термометрической гильзе)

Место для пломбы теплоснабжающей организации

Датчик давления

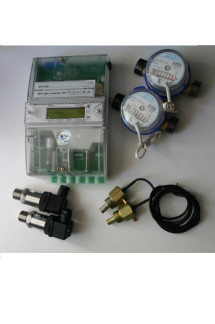

Рисунок 2 - Общий вид теплосчетчика «Терминал-Теплосчетчик/Распределитель МУР 1001.5 SmartOn ТТР ОД»

Т епловычислитель

■*, ..'УФ Радиорегистратор V    МУР 1001.2 WG-1

TLT

Место для клейма поверителя

Место для пломбы теплоснабжающей организации

Программное обеспечение

Программное обеспечение теплосчетчиков модификации «ГР» и модификации «ОД» состоит из встроенного программного обеспечения тепловычислителя «МУР 1001.5 SmartOn ТТР ГР» и «МУР 1001.5 SmartOn ТТР ОД» соответственно и программы «Конфигуратор ТТР».

Программное обеспечение теплосчетчика модификации «ВР» состоит из встроенного программного обеспечения тепловычислителя «МУР 1001.5 SmartOn ТТР ВР», радиорегистраторов «МУР 1001.2 WG-1 TLT», радиомодулей «МУР 1001.9 Т2 RB», «МУР 1001.9 ADN RB» и внешних программ «Конфигуратор ТТР», «Конфигуратор AD-Smart-On» и «Конфигуратор WG-1».

Идентификационные признаки программного обеспечения приведены в таблице 5.

Уровень защиты программного обеспечения и данных тепловычислителя, радиорегистратора, радиомодулей и внешних программ «Конфигуратор ТТР», «Конфигуратор АD-SmartOn» и «Конфигуратор WG-1» от непреднамеренных и преднамеренных изменений - «высокий» по P 50.2.077-2014.

Для защиты программного обеспечения тепловычислителя, радиорегистратора и радиомодулей от преднамеренных и непреднамеренных изменений предусмотрено пломбирование винтов крепления съемных крышек.

Для защиты программного обеспечения и данных радиорегистратора от преднамеренных и непреднамеренных изменений предусмотрено также пломбирование разъема интерфейса связи, через который производится его настройка.

Защита доступа к данным осуществляется криптографическим методом.

Наименование

Идентификационные данные (признаки)

Значение

Т епловычислители модификаций «ГР» и «ОД»

Идентификационное наименование ПО

1001.5 TTRGR

Номер версии (идентификационный номер) ПО

1.0.9

Цифровой идентификатор ПО

А73С

Алгоритм расчета цифрового идентификатора

CRC 16

Т епловычислитель модификации «ВР»

Идентификационное наименование ПО

1001.5 TTRWR

Номер версии (идентификационный номер) ПО

31.01А

Цифровой идентификатор ПО

14В8

Алгоритм расчета цифрового идентификатора

CRC 16

Радиорегистратор МУР 1001.2 WG-1TLT

Идентификационное наименование ПО

WCC(868) TLT2

Номер версии (идентификационный номер) ПО

2.8

Цифровой идентификатор ПО

3836

Алгоритм расчета цифрового идентификатора

CRC 16

Радиомодуль МУР 1001.9 Т2 RB

Идентификационное наименование ПО

TemperMeter(868)

Номер версии (идентификационный номер) ПО

3.1

Цифровой идентификатор ПО

55F4

Алгоритм расчета цифрового идентификатора

CRC 16

Радиомодуль МУР 1001.9 ADN RB

Идентификационное наименование ПО

WaterCounter(868)

Номер версии (идентификационный номер) ПО

3.1

Цифровой идентификатор ПО

423E

Алгоритм расчета цифрового идентификатора

CRC 16

Программа «Конфигуратор ТТР»

Идентификационное наименование ПО

Конфигуратор МУР 1001.5 TTP

Номер версии (идентификационный номер) ПО

3.75

Цифровой идентификатор ПО

FA771BA1

Алгоритм расчета цифрового идентификатора

CRC 32

Программа «Конфигуратор АО-SmartOn»

Идентификационное наименование ПО

TemperMeter(868)

Номер версии (идентификационный номер) ПО

3.1

Цифровой идентификатор ПО

55F4

Алгоритм расчета цифрового идентификатора

CRC 32

Программа

«Конфигуратор

WG-1»»

Идентификационное наименование ПО

Конфигуратор МУР 1001.5 WG1

Номер версии (идентификационный номер) ПО

3.75

Цифровой идентификатор ПО

FA771BA1

Алгоритм расчета цифрового идентификатора

CRC 32

Технические характеристики

приведены в таблице 6.

Наименование

Значение

Количество каналов измерения расхода, модификации «ГР» и «ОД»*

от 1 до 9

Количество каналов измерения температуры, модификации «ГР» и «ОД»*

от 2 до 9

Количество каналов измерения давления, модификация «ОД»

до 4

Количество каналов измерения температуры и (или) расхода, модификация «ВР»

до 1024

Измеряемый объемный расход теплоносителя и ГВС (в зависимости от Ду), м3/ч

от 0,03 до 1000

Диапазон измерений температуры, теплоносителя, ГВС и окр. воздуха, °С

от +5 до +120

Диапазон измерений разности температур теплоносителя в подающем и обратном трубопроводах (на вх. и вых. сист. теплоснабжения), °С

от +3 до +115

Диапазон измерений давления, МПа

от 0 до 1,6

Диапазоны представления накопленных данных:

-    объема теплоносителя, м3

-    количества теплоты, Г кал

от 0 до 9999999 от 0 до 399999,9

Пределы относительной погрешности измерения расхода теплоносителя, %

соотв. классу 2 по ГОСТ Р 51649-2014

Пределы относительной погрешности измерения объема теплоносителя и воды, %

±(2+0,02 qmax/ qX

где qmax и q - соотв. максимальный и текущий расходы, м3/ч

Пределы абсолютной погрешности

измерения температуры теплоносителя, ГВС и окр.

воздуха, °С

±(0,3+0,005t), где t - температура измеряемой среды, °С

Пределы относительной погрешности измерения разности температур теплоносителя в подающем и обратном трубопроводах в диапазоне разности температур от плюс 3 до плюс 115 °С, %

±(0,5+9/At) где At - разность температур теплоносителя

Пределы приведенной погрешности измерения давления, от верхнего предела. изм. %

±2,0

Пределы относительной погрешности измерения количества теплоты в закрытой системе, %

±(3+12/At+ 0,02 qmax/q)

Пределы относительной погрешности

измерения количества теплоты в открытой системе,%

± 7

Пределы относительной погрешности измерения текущего времени, %

±0,05

Вывод результатов измерений и ввод параметров настройки

индикатор (2х16 символов), интерфейсы связи

Типы интерфейсов связи:

-    модификации «ГР» и «ОД»

-    модификация «ВР»

UART, RS-485 RS-485

Наименование

Значение

Данные, сохраняемые в архивах,

на интервалах:

- час

за прошедшие 60 суток

- сутки

за прошедшие 200 суток

- месяц

за прошедшие 36 месяцев

Размер архива событий, событий

256

Время работы тепловычислителя

(модификации «ГР» и «ОД») от встроенной батареи (не менее), лет

8

Габаритные размеры, мм, не более**: -тепловычислитель «МУР 1001.5 SmartOn ТТР ГР

(ОД и ВР)», ШхВхГ

135х220х75

-датчик температуры «ДТ ТТР-01», 0*L

6х35

-радиорегистратор

«МУР 1001.2 WG-1 TLT» ШхВхГ

70х95х65

-радиомодуль

«МУР 1001.9 Т2 RB», ШхВхГ

50х50х25

-радиомодуль

«МУР 1001.9 ADN RB», ШхВхГ

50х50х25

Масса, г, не более**:

-тепловычислитель «МУР 1001.5 SmartOn ТТР ГР

Р)

В

и

Д

500

-датчик температуры « ДТ ТТР-01»

5

-радиорегистратор «МУР 1001.2 WG-1 TLT»

250

-радиомодуль «МУР 1001.9 Т2 RB»

60

-радиомодуль «МУР 1001.9 ADN RB»

60

Электропитание тепловычислителя и радиомодулей

встроенные батареи

Электропитание радиорегистратора

внешнее постоянное 12.. .24 В

Электропитание датчиков давления и расходомеров

**

Степень защиты:

- тепловычислителя

IP20

- расходомеров, датчиков темп. и давления

IP54

Рабочий диапазон температур окр. воздуха, °С

от +5 до +50

Устойчивость к мех. воздействиям

L1 по ГОСТ 52931-2008

Средняя наработка на отказ, ч

50000

Средний срок службы (не менее), лет

12

* в зависимости от исполнения.

** габаритные размеры и масса расходомеров, датчиков давления и параметры электропитания

приведены в их эксплуатационной документации.

Знак утверждения типа

наносится на лицевую панель тепловычислителя в виде наклейки, и на титульный лист паспорта теплосчетчика типографским способом.

Комплектность

приведена в таблицах 7 и 8.

Наименование

Обозначение

Количество

Основное оборудование

Теплосчетчик в составе:

-    тепловычислитель

-    первичный преобразователь объемного расхода (расходомер)

-    первичный преобразователь (датчик) температуры

-    первичный преобразователь (датчик) давления

Терминал -Теплосчетчик/Распределитель МУР 1001.5 SmartOn ТТР ГР (ОД)

МУР 1001.5 SmartOn ТТР ГР(ОД)

*

ДТ ТТР-01

*

1

от 1 до 9* от 2 до 7* от 1 до 4*

Программное обеспечение

Программа «Конфигуратор ТТР». Исп. файл

1**

Документация

Паспорт

АПГУ 420140.100 ПС

1

Руководство по эксплуатации

АПГУ. 420140.100 РЭ

1**

Методика поверки

АПГУ. 420144.100 МП

1**

Руководство оператора

АПГУ. 420140.100-01 РО

1**

Дополнительное оборудование

Антенна

*

Монтажный комплект первичных преобразователей (датчиков) температуры

*

Адаптер интерфейса связи

*

* количество и тип указываются в заказе

** допускается поставка в электронной форме или интерактивный доступ

Таблица 8 - Комплектность теплосчетчика модификации «ВР»

Наименование

Обозначение

Количество

Основное оборудование

Теплосчетчик в составе:

-    тепловычислитель

-    первичный преобразователь объемного расхода (расходомер)

Терминал Теплосчетчик/Распределитель МУР 1001.5 SmartOn ТТР ВР

МУР 1001.5 SmartOn ТТР ВР

*

1

от 1 до1024*

-    первичный преобразователь (датчик) температуры

-    радиорегистратор

-    радиомодуль

-    радиомодуль

ДТ ТТР-01 МУР 1001.2 WG-1 TLT МУР 1001.9 Т2 RB МУР 1001.9 ADN RB

от 1 до 1024* от 1 до 128* от 1 до 512* от 1 до 1024*

Программное обеспечение

Программа «Конфигуратор ТТР». Исп. файл

1**

Программа «Конфигуратор AD-SmartOn». Исп. файл

1**

Программа «Конфигуратор WG-1». Исп. файл

1**

Документация

Паспорт

АПГУ 420140.100 ПС

1

Руководство по эксплуатации

АПГУ. 420140.100 РЭ

1**

Методика поверки

АПГУ. 420144.100 МП

1**

Руководство оператора

АПГУ. 420140.100-01 РО

1**

Руководство оператора

АПГУ. 420140.100-02 РО

1**

Руководство оператора

АПГУ. 420140.100-03 РО

1**

Дополнительное оборудование

Антенна

*

*

Монтажный комплект первичных преобразователей (датчиков) температуры

*

*

Адаптер интерфейса связи

*

*

*количество и тип указываются в заказе

** допускается поставка в электронной форме или интерактивный доступ

Поверка

осуществляется по документу АПГУ. 420144.100 МП «Терминал-Теплосчетчик/Распределитель МУР 1001.5 SmartOn ТТР. Методика поверки», утвержденному ФБУ «Ивановский ЦСМ» 07 июля 2016 г.

Основные средства поверки:

-калибратор температуры CT-1M (регистрационный №29228-11), диапазон воспроизводимых значений температуры от минус 50 °С до плюс 140 °С. Абсолютная погрешность ±(0,005+0,0005t) °С;

-генератор импульсов Г5-60 (регистрационный № 5463-76), погрешность ± 1-10-6 Т;

7

-частотомер Ч3-63 (регистрационный № 9084-90), погрешность ±5-10" ;

-калибратор многофункциональный MC2-R (регистрационный №28894-05), погрешность ±0,05% от ВПИ.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знаки поверки наносятся в свидетельство о поверке и на корпус каждой из составных частей теплосчетчика.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия

ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования ТУ 4217-100-10707775-2015 Терминал-Теплосчетчик/Распределитель МУР1001.5 SmartOn ТТР. Технические условия

Методика осуществления коммерческого учета тепловой энергии, теплоносителя, утвержденная приказом Минстроя России от 17 марта 2014 г. №99/пр.

67184-17
Номер в ГРСИ РФ:
67184-17
Производитель / заявитель:
ООО "Арго-про", г.Иваново
Год регистрации:
2017
Cрок действия реестра:
05.04.2022
Похожие СИ
84819-22
84819-22
2022
ООО "ВОГЕЗЭНЕРГО", Республика Беларусь
Срок действия реестра: 16.03.2026
84825-22
84825-22
2022
СООО "АРВАС", Республика Беларусь
Срок действия реестра: 30.09.2025
85796-22
85796-22
2022
Общество с ограниченной ответственностью "Санлайн" (ООО "Санлайн"), г. Санкт-Петербург
Срок действия реестра: 07.06.2027
86657-22
86657-22
2022
Общество с ограниченной ответственностью "Техно-Терм" (ООО "Техно-Терм"), г. Раменское, Московская обл.
Срок действия реестра: 01.09.2027
86716-22
86716-22
2022
Общество с ограниченной ответственностью "Бригель" (ООО "Бригель"), г. Санкт-Петербург
Срок действия реестра: 07.09.2027
86715-22
86715-22
2022
Общество с ограниченной ответственностью "Бригель" (ООО "Бригель"), г. Санкт-Петербург
Срок действия реестра: 07.09.2027
83499-21
83499-21
2021
"Ista International GmbH", Германия, под торговой маркой "ISTA, ISTA-RUS", Германия
Срок действия реестра: 26.10.2026
83524-21
83524-21
2021
Общество с ограниченной ответственностью «Ридан» (ООО «Ридан»), Московская обл., г. Истра, д. Лешково
Срок действия реестра: 03.11.2026
83727-21
83727-21
2021
Общество с ограниченной ответственностью "Миноль энергоснабжение" (ООО "Миноль энергоснабжение"), г. Тюмень
Срок действия реестра: 19.11.2026
83899-21
83899-21
2021
Закрытое акционерное общество Фирма "ТЕСС-инжиниринг" (ЗАО Фирма "ТЕСС-инжиниринг"), г. Чебоксары
Срок действия реестра: 07.12.2026
