| Номер в госреестре | 67185-17 |
| Наименование СИ | Амперметры цифровые многоканальные |
| Обозначение типа СИ | ТТ16 |
| Изготовитель | Общество с ограниченной ответственностью "Системы телемеханики и автоматизации" (ООО "СИСТЕЛ"), г. Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 05.04.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Амперметры цифровые многоканальные ТТ16 (далее по тексту - амперметры) предназначены для измерений силы постоянного тока.
Принцип действия амперметров основан на аналого-цифровом преобразовании электрических сигналов, поступающих с первичных преобразователей на аналоговые входы, их обработке и хранении, с возможностью последующей передачи в информационные системы.
Амперметры обеспечивают измерение силы постоянного тока в 16 измерительных каналах посредством измерения падения напряжения на эталонных резисторах, значение электрического сопротивления которых зависит от модификации амперметров - ТТ 16-01, ТТ 16-02 или ТТ 16-03.
Последовательно с эталонными резисторами в измерительные цепи включены дополнительные резисторы для защиты от перегрузки входным напряжением. Гальваническая развязка входных электрических цепей осуществляется за счет использования независимых преобразователей «напряжение-частота» в каждом измерительном канале.
Амперметры представляют собой сборную конструкцию в пластмассовом корпусе с закрепленными внутри печатными платами. На лицевой панели расположены разъемы для подключения входных сигналов, кнопка выбора номера измерительного канала и цифровой светодиодный индикатор, отображающий значение силы тока, измеренное в выбранном канале.
Амперметры применяются как в качестве автономного измерительного прибора, так и в составе распределенных систем сбора данных или измерительных комплексов.

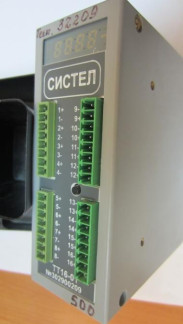

Внешний вид, места нанесения знака поверки и пломбирования амперметров представлены на рисунке 1.
Метрологически значимое программное обеспечение по ГОСТ Р 8.654-2009 (далее - ПО) загружается в микропроцессор амперметра на заводе-изготовителе. Номер версии ПО выводится на жидкокристаллический дисплей (ЖКИ) амперметра и считывается по интерфейсам связи. Возможность доступа к ПО через внешние интерфейсы отсутствует. Влиянием ПО на метрологические характеристики амперметров можно пренебречь.
Идентификационные данные программного обеспечения (далее - ПО) амперметров приведены в таблице 1.
Таблица 1 - Характеристики ПО амперметров
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TIT16 5-5mA 500K v12.mhx |
| Номер версии (идентификационный номер ПО) | не ниже 1.2 |
| Цифровой идентификатор ПО | a7b768aad201b937ce5208d2408ae3a7 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Основные метрологические и технические характеристики амперметров приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики амперметров
| Наименование характеристики | Значение |
| Диапазоны измерений силы постоянного тока, мА: - для модификации ТТ 16-01 - для модификации ТТ 16-02 - для модификации ТТ 16-03 | от 0 до 5 от -5 до +5 от 4 до 20 |
| Пределы допускаемой основной приведенной (к верхнему значению диапазона измерений) погрешности измерений силы постоянного тока, % | ±0,1 |
| Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений силы постоянного тока, вызванной отклонением температуры окружающего воздуха от нормальных условий применения в диапазоне рабочих температур на каждые 10 °С, % | ±0,05 |
| Время установления рабочего режима, мин | 10 |
| Входное электрическое сопротивление, Ом, не более: - для модификации ТТ 16-01 - для модификации ТТ16-02 - для модификации ТТ 16-03 | 600 600 400 |
| Напряжение питания от источника постоянного тока, В | 24±8 |
| Максимальная потребляемая мощность, Вт, не более | 3,7 |
| Габаритные размеры, (длинахширинахвысота), мм, не более | 125x45x138 |
| Масса, кг, не более | 0,33 |
| Нормальные условия: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, мм рт. ст. | от 15 до 25 от 30 до 80 от 630 до 795 |
| Наименование характеристики | Значение |
| Рабочие условия: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, % | от -40 до +60 90 |
| Средняя наработка на отказ, ч, не менее | 150000 |
| Средний срок службы, лет, не менее | 15 |
наносится на боковую поверхность амперметров в виде наклейки и на титульный лист паспорта типографским способом.
Комплектность амперметров представлена в таблице 3.
Таблица 3 - Комплектность амперметров
| Наименование | Обозначение | Количество |
| Амперметр цифровой многоканальный ТТ16 | Систел-ТТ.16 | 1 шт. |
| Амперметр цифровой многоканальный ТТ16. Паспорт | 59703777-4221-302 ПС | 1 экз. |
| Амперметры цифровые многоканальные ТТ16. Методика поверки | 59703777-4221-302-01.00.00.МП | 1 экз. на партию |
| Амперметры цифровые многоканальные ТТ16. Руководство по эксплуатации | 59703777-4221-302 РЭ | 1 экз. |
| Разъем каналов ТИТ (8 клемм) | EC381V-08P | 4 шт. |
| Разъем интерфейсный | DI-9F | 1 шт. |
| Упаковка | - | 1 шт. |
осуществляется по документу 59703777-4221-302-01.00.00.МП «Амперметры цифровые многоканальные ТТ16. Методика поверки», утвержденному ООО «ИЦРМ» 15.02.2017 г. Основное средство поверки:
- калибратор универсальный 9100Е (регистрационный номер в Федеральном информационном фонде 25985-09).
Допускается применение аналогичного средства поверки, обеспечивающего определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
отсутствуют.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ТУ 4221-302-59703777-2017 Амперметры цифровые многоканальные ТТ16. Технические условия
