| Номер в госреестре | 67190-17 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | JDZXR23-10, JDZXR22-35C |
| Изготовитель | "ABB Guangdong SiHui Instrument Transformer Co., Ltd.", Китай |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы напряжения типа JDZXR23-10, JDZXR22-35C (далее по тексту -трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Трансформаторы относятся к классу измерительных преобразователей. Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Трансформаторы являются однофазными заземляемыми трансформаторами опорного типа, с изоляцией из специального компаунда. Компаундное литье выполняет одновременно функции изолятора и несущей конструкции. Высоковольтный вывод «А» первичной обмотки снабжен защитным предохранительным устройством с плавкой вставкой. Корпус защитного предохранительного устройства литой, из эпоксидного компаунда, который одновременно является главной изоляцией и обеспечивает защиту плавкой вставки от механических и климатических воздействий. Второй вывод первичной обмотки заземляется. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании. Контактная коробка вторичных выводов снабжена изоляционной крышкой, которая имеет возможность пломбировки для предотвращения несанкционированного доступа. Трансформаторы имеют клемму заземления с винтом М8. Трансформаторы могут устанавливаться в любом положении, и крепятся четырьмя болтами М10 через отверстия в металлическом основании. На лицевой стороне трансформатора расположена таблица с техническими данными.
Трансформаторы JDZXR23-10 и JDZXR22-35C отличаются следующими характеристиками: классом напряжения, наибольшим рабочим напряжением, номинальным напряжением первичной обмотки, габаритными размерами и массой (таблица 1).
Внешний вид трансформаторов, места пломбирования и нанесения знака поверки представлены на рисунке 1.
Место нанесения знака поверки
Место
пломбирования

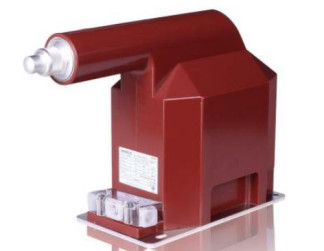

Рисунок 1 - Внешний вид трансформаторов, места пломбирования и нанесения знака поверки
а) трансформатор напряжения типа JDZXR23-10
б) трансформатор напряжения типа JDZXR22-35C
отсутствует.
Основные метрологические и технические характеристики трансформаторов приведены в таблице 1.
Таблица 1
| Характеристика | Значение | |
| JDZXR23-10 | JDZXR22-35C | |
| Класс напряжения, кВ | 10 | 35 |
| Наибольшее рабочее напряжение, кВ | 12 | 40,5 |
| Номинальное напряжение первичной обмотки, кВ | 10/V3 | 35/V3 |
| Номинальное напряжение основных вторичных обмоток, В | 100/V3 | |
| Номинальное напряжение дополнительной вторичной обмотки, В | 100/3 | |
| Номинальная частота переменного тока _/ном, Гц | 50 | |
| Класс точности основных вторичных обмоток | 0,5 | |
| Класс точности дополнительной вторичной обмотки | 3Р | |
| Номинальная мощность основных вторичных обмоток, ВА | 30; 75 | |
| Номинальная мощность дополнительной вторичной обмотки, В • А | 50 | |
| Средняя наработка на отказ, ч, не менее | 20900000 | |
| Срок службы, лет, не менее | 30 | |
| Габаритные размеры, мм, (длинахширинахвысота), не более | 487x178x290 | 633x255x364 |
| Характеристика | Значение | |
| JDZXR23-10 | JDZXR22-35C | |
| Масса, кг, не более | 35 | 65 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У3 | |
| Рабочие условия: - температура окружающего воздуха, °С | от -25 до +40 | |
наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
Комплектность трансформаторов представлена в таблице 2
Таблица 2
| Наименование | Количество |
| Трансформаторы напряжения типа JDZXR23-10 Зав.№№ 202301702, 202311702, 202321702, 202331702, 202341702, 202351702 | 6 шт. |
| Трансформаторы напряжения типа JDZXR 22-35C Зав.№№ 205911702, 205921702, 205931702, 205941702, 205951702, 205961702 | 6 шт. |
| Паспорт | 12 экз. |
осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки». Основные средства поверки представлены в таблице 3.
Таблица 3
| Наименование средства измерений | Регистрационный номер в Федеральном информационном фонде |
| Преобразователи напряжения измерительные высоковольтные емкостные масштабные ПВЕ | 32575-11 |
| Прибор для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.3Т1» | 39952-08 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
отсутствуют.
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки Техническая документация изготовителя
