| Номер в госреестре | 67191-17 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | LZZBJ9-12/150b/2, LZZBJ9-12/150b/4, LZZBJ9-36/250W3b |
| Изготовитель | "ABB Guangdong SiHui Instrument Transformer Co., Ltd.", Китай |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока типа LZZBJ9-12/150b/2, LZZBJ9-12/150b/4, LZZBJ9-36/250W3b (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы по принципу конструкции - опорные, с литой изоляцией. По числу ступеней трансформации - одноступенчатые.
Первичные и вторичные обмотки залиты эпоксидным компаундом, который обеспечивает основную изоляцию и формирует корпус трансформаторов. Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок, каждая с двумя отверстиями для болтов М12. Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформаторов на узкой боковой стенке. Крышка, закрывающая зажимы, имеет возможность пломбировки для исключения несанкционированного доступа.
Рабочее положение трансформаторов в пространстве - любое. Крепление осуществляется с помощью четырех болтов. Заземляющий зажим М8 находится на опорной плите трансформаторов. На боковой стенке корпуса трансформаторы имеют табличку технических данных.
Трансформаторы LZZBJ9-12/150b/2, LZZBJ9-12/150b/4 и LZZBJ9-36/250W3b отличаются следующими характеристиками: номинальным напряжением, наибольшим рабочим напряжением, номинальным первичным током, габаритными размерами и массой (таблицы 1, 2).
Таблица 1
| № | Исполнение | Заводские номера |
| 1 | LZZBJ9- 12/150b/2 | 104471702, 104481702, 104491702, 104501702, 104511702, 104521702, 104531702, 104541702, 104551702, 104561702, 104571702, 104581702, 104591702, 104601702, 104611702, 104621702, 104631702, 104641702, 104651702, 104661702, 104671702, 104681702, 104691702, 104701702, 104711702, 104721702, 104731702, 104921702, 104931702, 104941702, 104951702, 104961702, 104971702 (33 шт.) |
| 2 | LZZBJ9- 12/150b/4 | 104741702, 104751702, 104761702, 104771702, 104781702, 104791702, 104801702, 104811702, 104821702, 104831702, 104841702, 104851702, 104861702, 104871702, 104881702, 104891702, 104901702, 104911702 (18 шт.) |
| 3 | LZZBJ9- 36/250W3b | 128081702, 128091702, 128101702, 128111702, 128121702, 128131702, 128141702, 128151702, 128161702, 128171702, 128181702, 128191702, 128201702, 128211702, 128221702 (15 шт.) |

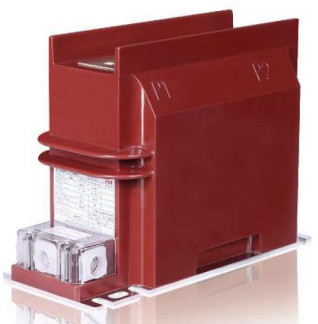

Внешний вид трансформаторов, места пломбирования и нанесения знака поверки представлены на рисунке 1.
Место нанесения знака поверки
а)
Место
пломбирования
б)
шш
Место
пломбирования
Место нанесения знака поверки
в )
Рисунок 1 - Внешний вид трансформаторов, места пломбирования и нанесения знака поверки
а) трансформатор тока типа LZZBJ9-12/150b/2
б) трансформатор тока типа LZZBJ9-12/150b/4
в) трансформатор тока типа LZZBJ9-36/250W3b
отсутствует.
Основные метрологические и технические характеристики трансформаторов приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение | ||
| LZZBJ9- 12/150b/2 | LZZBJ9- 12/150b/4 | LZZBJ9- 36/250W3b | |
| Номинальное напряжение трансформатора ином, кВ | 10 | 10 | 35 |
| Наибольшее рабочее напряжение, кВ | 12 | 12 | 40,5 |
| Номинальный первичный ток /1ном, А | 75; 100; 150; 400;600 | 20; 50 | 200; 300 |
| Номинальный вторичный ток /2ном, А | 5 | ||
| Номинальная частота переменного тока /ном-, Гц | 50 | ||
| Класс точности вторичных обмоток для измерений и учета | 0,5; 0,5S | ||
| Класс точности вторичных обмоток для защиты | 10Р | ||
| Номинальные вторичные нагрузки £2ном обмоток для измерений и учета с коэффициентом мощности cos ф2 = 0,8, В-А | 5; 10 | ||
| Номинальная вторичная нагрузка £2ном вторичных обмоток для защиты с коэффициентом мощности cos ф2 = 0,8, В-А | 15 | ||
| Номинальный коэффициент безопасности ^Бном вторичных обмоток для измерений и учета, не более | 5 | ||
| Номинальная предельная кратность ^ном вторичных обмоток для защиты, не менее | 10 | ||
| Г абаритные размеры (дли-нахширинахвысота), мм, не более | 336x149x246 | 456x149x246 | 418x248x470 |
| Масса трансформатора, кг, не более | 23 | 30 | 80 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УЗ | ||
| Средняя наработка на отказ, ч, не менее | 29000000 | ||
| Средний срок службы, лет, не менее | 30 | ||
| Рабочие условия: - температура окружающего воздуха, °С | от -25 до +40 | ||
наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
Комплектность трансформаторов представлена в таблице 3.
| Наименование изделия | Количество |
| Трансформаторы тока типа LZZBJ9-12/150b/2, LZZBJ9-12/150b/4, LZZBJ9-36/250W3b | 66 шт. |
| Паспорт | 66 экз. |
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки представлены в таблице 4.
Таблица 4
| Наименование средства измерений | Регистрационный номер в Федеральном информационном фонде |
| Трансформатор тока измерительный лабораторный ТТИ - 5000.51 | 55278-13 |
| Магазин нагрузок МР3027 | 34915-07 |
| Прибор электроизмерительный эталонный многофункциональный Энергомонитор-3.1КМ | 52854-13 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
отсутствуют.
ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки Техническая документация изготовителя
| Зарегистрировано поверок | 66 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
