| Номер в госреестре | 67208-17 |
| Наименование СИ | Зонды инклинометрические систем забойных телеметрических |
| Обозначение типа СИ | HTP20H |
| Изготовитель | "Beijing HTWB Petroleum Technology Co. Ltd.", Китай |
| Год регистрации | 2017 |
| Срок свидетельства | 05.04.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Зонды инклинометрические систем забойных телеметрических HTP20H (далее по тексту -инклинометры) предназначены для измерений зенитного, азимутального углов, угла установки отклонителя и передачи данных во время бурения скважины.
Принцип действия инклинометров основан на измерении магнитного и гравитационного полей Земли в помощью акселерометров и магнетометров, расположенных в забойной части инклинометров. Полученные данные передаются в наземную часть инклинометров, и при помощи программного обеспечения рассчитываются азимутальный, зенитный углы и угол установки отклонителя.
Инклинометр состоит из забойной и наземной частей, передача данных между которыми осуществляется посредством импульсов положительного давления. Забойная часть представляет собой инклинометрический зонд, отвечающий за измерения, а наземная часть - электронный блок обработки данных.

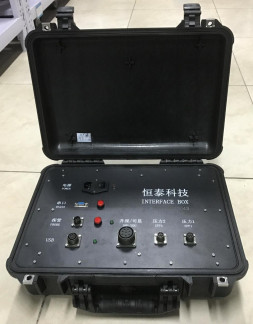

Внешний вид инклинометров представлен на рисунках 1 и 2.
Данный тип инклинометров используется в забойных телеметрических системах HT-LWD и HT-MWD.
Пломбировка инклинометров от несанкционированного доступа не предусмотрена.
Инклинометры имеют в своем составе программное обеспечение (ПО), разработанное для конкретной измерительной задачи, осуществляющее измерительные функции и функции управления.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | HT-LWD |
| Номер версии (идентификационный номер) ПО | 2.12 и выше |
| Цифровой идентификатор ПО | - |
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения инклинометров «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики инклинометров
| Наименование характеристики | Значение |
| Диапазон измерений зенитных углов, ..,° | от 0 до 180 |
| Пределы допускаемой абсолютной погрешности измерений зенитных углов, .° | ±0,1 |
| Диапазон измерений азимутальных углов, .° | от 0 до 360 |
| Пределы допускаемой абсолютной погрешности измерений азимутальных углов, .° | ±1,5* |
| Диапазон измерений углов установки отклонителя, .° | от 0 до 360 |
| Пределы допускаемой абсолютной погрешности измерений углов установки отклонителя, .° | ±1,5 |
| * Примечание: при зенитном угле больше 10° и при угле магнитного наклонения меньше 80° | |
Таблица 3 - Основные технические характеристики инклинометров
| Наименование характеристики | Значение |
| Наземная часть | |
| Параметры электрического питания (от внешней сети): - напряжение переменного тока, В - частота переменного тока, Гц | от 190 до 240 50/60 |
| Потребляемая мощность, В-А, не более | 120 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 470 360 170 |
| Масса, кг, не более | 6,5 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от 0 до +60 80 |
| Забойная часть | |
| Параметры электрического питания (от внутреннего аккумулятора): - напряжение, В, не менее | 18 |
| Потребляемая мощность, В-А, не более | 15 |
| Габаритные размеры, мм, не более: - длина - диаметр | 2000 45 |
| Масса, кг, не более | 15 |
| Условия эксплуатации: - температура окружающей среды, °С - виброускорение, м/с , не более | от 0 до +150 200 |
наносят на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Зонд инклинометрический (забойная часть инклинометра) | 1 шт. | |
| Электронный блок обработки данных (наземная часть инклинометра) | 1 шт. | |
| Компьютер | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | МП № 203-34-2017 | 1 экз. |
осуществляется по документу МП № 203-34-2017 «Зонды инклинометрические систем забойных телеметрических HTP20H. Методика поверки», утвержденному ФГУП «ВНИИМС»
9 февраля 2017 г.
Основные средства поверки:
- квадрант оптический КО с пределами допускаемой абсолютной погрешности измерений ±10'' (Рег. № 26905-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска клейма наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация фирмы-изготовителя.
