Государственный реестр средств измерений

Комплексы телевизионного измерительного контроля угловых сварных соединений патрубков трубопроводов КоТИК-УС, 67209-17

Комплекс телевизионного измерительного контроля угловых сварных соединений патрубков трубопроводов (далее - комплекс КоТИК-УС) предназначен для измерения линейных размеров несплошностей, выходящих на поверхностность объекта контроля, находящегося в поле зрения телекамеры, методом обработки цифрового изображения поверхности объекта в статическом и динамическом режимах механического сканирования.
Карточка СИ
Номер в госреестре 67209-17
Наименование СИ Комплексы телевизионного измерительного контроля угловых сварных соединений патрубков трубопроводов
Обозначение типа СИ КоТИК-УС
Изготовитель Общество с ограниченной ответственностью "Технический центр контроля и диагностики-Атомкомплект" (ООО "ТЦКД-Атомкомплект"), г. Москва
Год регистрации 2017
Срок свидетельства 05.04.2027
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Комплекс телевизионного измерительного контроля угловых сварных соединений патрубков трубопроводов (далее - комплекс КоТИК-УС) предназначен для измерения линейных размеров несплошностей, выходящих на поверхностность объекта контроля, находящегося в поле зрения телекамеры, методом обработки цифрового изображения поверхности объекта в статическом и динамическом режимах механического сканирования.

Описание

Основная область применения комплекса КоТИК-УС - телевизионный неразрушающий контроль и измерение несплошности основного металла и сварных соединений оборудования и трубопроводов, используемых в энергетической, машиностроительной, химической, газо- и нефтедобывающей и перерабатывающей отраслях промышленности.

В состав комплекса КоТИК-УС входит телевизионная камера, управляемая дистанционно, механическое средство перемещения камеры (манипулятор с датчиком координат), обеспечивающее поддержание постоянного расстояния от камеры до объекта контроля, компьютер для записи и анализа изображений.

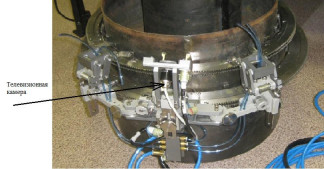

Изображение манипулятора комплекса КоТИК-УС с установленной на нем телевизионной камерой представлено на рисунке 1.

Для измерения размеров несплошностей в комплексе КоТИК-УС применяется принцип компьютерной обработки цифрового изображения и сравнения его с масштабным коэффициентом, заложенным в математической модели объекта контроля. Для выполнения измерений используемое программное обеспечение выполняет совмещение координат изображения каждого видеокадра с соответствующим фрагментом математической модели.

Программное обеспечение

Для осуществления управления, сбора и анализа данных комплекса КоТИК-УС на компьютер установлено программное обеспечение.

Программное обеспечение выполняет следующие основные функции:

-    проведение настройки с целью получения калибровочного соотношения линейных размеров пространства объектов и размеров на получаемом изображении;

-    обработка информации от датчика координат при перемещении манипулятора для определения текущей координаты видеокадра;

-    привязка текущей координаты видеокадра к изображению;

-    обработка цифрового изображения и расчет параметров выявленных несплошностей;

-    запись данных контроля в файл для создания базы данных;

-    создание отчетов контроля.

Идентификационные признаки ПО соответствуют данным, приведенным в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ПРИУС-01

Номер версии (идентификационный номер) ПО

00023-01

Цифровой идентификатор ПО

-

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «средний» согласно Р 50.2.077-2014.

Технические характеристики

Таблица 2

Диапазон измерений длины и ширины несплошностей, мм

от 0,1 до 400

Минимальный размер выявляемого отклонения* (длина или ширина

0,04

несплошности), мм

Пределы допускаемой абсолютной погрешности в диапазонах

измеряемых величин, мм:

- от 0,1 до 0,5 мм включ.

±0,1

- св. 0,5 до 1,0 мм включ.

±0,2

- св. 1,0 до 1,5 мм включ.

±0,3

- св. 1,5 до 2,5 мм включ.

±0,4

- св. 2,5 до 4 мм включ.

±0,5

- св. 4 до 6 мм включ.

±0,6

- св. 6 до 10 мм включ.

±0,8

- св. 10 до 300 мм включ.

±1 ,0

Пределы допускаемой приведенной погрешности к верхнему значению

диапазона измерений длины и ширины несплошностей в диапазоне

измерений св. 300 до 400 мм, %

±10

Пределы допускаемой абсолютной погрешности измерения координаты

видеокадра, мм

±1,0

Разрешение камеры, пиксел

1280x720

Диапазон рабочих температур, °С

от +10 до +55

Потребляемая мощность, кВт, не более

2

Масса, кг, не более

60

Г абаритные размеры:

длина, мм, не более

600

ширина, мм, не более

600

высота, мм, не более

500

* Под минимальным размером выявляемого отклонения понимается размер в

пространстве объектов, соответствующий области изображения, превышение яркости которого

в два раза превышает сигнал от среднего шума светоприемной матрицы.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации печатным способом.

Комплектность

В комплект поставки входят:

-    комплекс КоТИК-УС - 1 шт.;

-    руководство по эксплуатации - 1 шт.;

-    паспорт - 1 шт.;

-    руководство по эксплуатации ПО - 1 шт.;

-методика поверки - 1 шт.

Поверка

осуществляется по документу ТЦКД.10.02.000 МП «Комплексы телевизионного измерительного контроля угловых сварных соединений патрубков трубопроводов «КоТИК-УС». Методика поверки», утвержденному АО «НИИФИ» 06.03.2017 года.

Основные средства поверки: система видеоизмерительная Sol 161 (Госреестр № 60273-15, диапазон измерений по оси Х от 0 до 160 мм, по оси Y от 0 до 160 мм, по оси Z от 0 до 160 мм, погрешность измерений по осям X,Y, мкм (L в мм): 2,8+L/150; по оси Z мкм (L в мм): 2,8+ L/100), штангенциркуль ТТТЦ-ТТТ-500-0,1 (Госреестр № 24156-02, диапазон измерений от 0 до 500 мм, погрешность ±0,1 мм), рулетка измерительная металлическая Р10УЗГ (Госреестр № 15860-12, диапазон измерений от 0 до 10 м, КТ 3).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Комплекс телевизионного измерительного контроля угловых сварных соединений патрубков трубопроводов «КоТИК-УС». Руководство по эксплуатации ТЦКД.10.02.000 РЭ.

Зарегистрировано поверок 6
Поверителей 3
Актуальность данных 06.12.2024
