Анализаторы спектра №040В (далее по тексту - анализаторы) предназначены для исследования формы и измерений спектральных характеристик аналоговых сигналов ВЧ и СВЧ диапазонов.
Карточка СИ
Номер в госреестре 67210-17
Наименование СИ Анализаторы спектра
Обозначение типа СИ N9040В
Изготовитель Компания "Keysight Technologies, Inc.", США; Компания "Keysight Technologies Products (M) Sdn. Bhd.", Малайзия
Год регистрации 2017
Срок свидетельства 05.04.2022
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Анализаторы спектра №040В (далее по тексту - анализаторы) предназначены для исследования формы и измерений спектральных характеристик аналоговых сигналов ВЧ и СВЧ диапазонов.

Описание

Конструктивно анализатор выполнен в виде переносного моноблока, на передней панели которого расположены органы управления и жидкокристаллический цветной дисплей.

Управление операциями меню, а также задание рабочих параметров анализаторов производится с помощью клавиатуры передней панели; результаты измерений выводятся на экран дисплея в графической и цифровой формах. Для работы в составе автоматизированных систем анализаторы обеспечивают подключение по интерфейсам: GPIB, USB 2.0, USB 3.0, LAN (1000Base-T).

В основу принципа действия анализатора, представляющего собой супергетеродинный приемник с многократным преобразованием частоты, положен метод последовательного анализа спектра сигнала. Источником опорной частоты служит встроенный кварцевый генератор

10 МГц.

Анализатор позволяет проводить: анализ формы сигнала, измерение параметров спектра непрерывных колебаний сложной формы, измерение параметров модулированных колебаний, измерение параметров паразитных и побочных колебаний и сигналов с различными видами модуляции.

Функциональные возможности анализаторов определяются составом опций, входящих в комплект и приведенных в таблице 1.

Таблица 1

Опция

Описание опции

508

Частотный диапазон от 3 Гц до 8,4 ГГц

513

Частотный диапазон от 3 Гц до 13,6 ГГц

526

Частотный диапазон от 3 Гц до 26,5 ГГц

544

Частотный диапазон от 3 Гц до 44,0 ГГц

550

Частотный диапазон от 3 Гц до 50,0 ГГц

Р08

Предусилитель; 8,4 ГГц

Р13

Предусилитель; 13,6 ГГц

Р26

Предусилитель; 26,5 ГГц

Р44

Предусилитель; 44,0 ГГц

Р50

Предусилитель; 50,0 ГГц

ЕА3

Электронный аттенюатор; 3,6 ГГц

В25

Полоса анализа 25 МГц (в базовой комплектации)

В40

Полоса анализа 40 МГц

В2Х

Полоса анализа 255 МГц

В5Х

Полоса анализа 510 МГц

H1G

Полоса анализа 1 ГГц

Опция

Описание опции

ЕМС

Базовые функции для проведения предварительных квалификационных измерений на соответствие нормативным требованиям к излучаемым электромагнитным полям

SSD

Дополнительный съемный твердотельный накопитель

С35

Соединитель типа N (розетка) заменен на соединитель 3,5 мм (доступно только на моделях с верхним пределом частот 26,5 ГГц)

СЯР

Соединитель на задней панели, программируемый выход ПЧ

YAV

Выход видеоусилителя оси Z

ALV

Вспомогательный выход логарифмического видеоусилителя

J7203A

Цезиевый опорный источник частоты

FP2

Ускорение измерений мощности

RT1

Анализ сигналов в режиме реального времени, базовый перехват (требует наличия опции В2Х или В5Х или H1G)

RT2

Анализ сигналов в режиме реального времени, оптимальный перехват (требует наличия опции В2Х или В5Х или H1G)

FT1

Запуск по частотной маске в приложениях N9067C и/или 89600 VSA, базовый перехват (требует наличия опции В2Х или В5Х или H1G)

FT2

Запуск по частотной маске в приложениях N9067C и/или 89600 VSA, оптимальный перехват (требует наличия опции В2Х или В5Х или H1G)

SF1

Защита данных, предотвращает запуск приложений Windows из приложения прибора

SF2

Защита данных, предотвращает сохранение/вызов результатов измерений или установок на прибор или из прибора

RTS

Широкополосный потоковый вывод оцифрованных квадратурных составляющих в реальном времени (требует наличия опции RT1 или RT2)

RTR

Запись спектра сигнала в режиме реального времени

DUA

Анализ в реальном времени во временной и частотной областях одновременно (требует наличия B5X и RT1 или RT2

ESC

Управление внешним генератором

N9063C

Анализ и демодуляция сигналов с аналоговыми видами модуляции

N9054C

Приложение для векторного анализа сигналов VMA

N9067C

Измерения параметров радиоимпульсных сигналов

N9068C

Измерения фазовых шумов

N9069C

Измерения коэффициентов шума и усиления

N6141C

Проведение предварительных квалификационных измерений на соответствие нормативным требованиям к излучаемым и кондуктивным радиопомехам

N9073C

Измерения параметров сигналов форматов W-CDMA/HSPA/HSPA+

N9077C

Измерения параметров сигналов форматов WLAN 802.11a/b/g/j/p/n/ac/af/ah/ax

N9080C

Измерения параметров сигналов форматов LTE/LTE-Advanced FDD

N9081C

Измерения параметров сигналов стандарта Bluetooth

N9082C

Приложение для измерения парамтров сигналов форматов LTE/LTEAdvanced TDD

N9084C

Измерения параметров сигналов формата ZigBee (IEEE 802.15.4) и Z-Wave

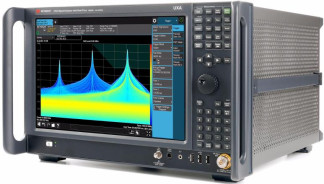

Внешний вид анализатора с указанием мест размещения знака утверждения типа и пломбирования от несанкционированного доступа приведены на рисунках 1 и 2.

Рисунок 2 - Анализатор №040В, вид сзади

Программное обеспечение

Анализаторы имеют специализированное программное обеспечение (ПО), идентификационные данные (признаки) метрологически значимой части которого приведены в таблице 2.

Таблица 2

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

N9040B UXA X-Series Signal Analyzer

Номер версии (идентификационный номер) ПО

Не ниже А.1816.1705

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.

Технические характеристики

приведены в таблице 3.

Наименование характеристики

Значение

характеристики

Диапазон частот, Гц:

-    опция 508

-    опция 513

-    опция 526

-    опция 544

-    опция 550

от 3 до 8,4109 от 3 до 13,6-109 от 3 до 26,5 109 от 3 до 44,0-109 от 3 до 50,0-109

Пределы допускаемой относительной погрешности частоты опорного кварцевого генератора за год

±3-10-8

Пределы допускаемой относительной погрешности воспроизведения частоты опорного кварцевого генератора в рабочем диапазоне температур

±4,5 •Ю-9

Пределы допускаемой относительной погрешности калибровки опорного кварцевого генератора

±3,1-10-8

Пределы допускаемой асолютной погрешности измерения частоты в режиме частотомера, Гц

±(Би-8оп + 0,1)

где:

Би- измеренное значение частоты (Гц);

8 ОП - относительная погрешность частоты опорного генератора.

Разрешение по частоте в режиме частотомера

0,001 Гц

Номинальные значения полос пропускания на уровне минус 3 дБ, Гц

от 1 до 3 106 (с шагом 10 % от установленного значения), 4 106, 5 106, 6 106 и 8106

Пределы допускаемой относительной погрешности измерений мощности при переключении полосы пропускания, дБ от 1 Гц до 100 кГц от 110 кГц до 1 МГц (до 3,6 ГГц)

±0,022

±0,044

Диапазон ослабления механического входного аттенюатора, дБ

от 0 до 70 с шагом 2

Диапазон ослабления электронного входного аттенюатора (опция ЕА3 в частотном диапазоне от 3 Гц до 3,6 ГГц), дБ

от 0 до 24 с шагом 1

Диапазон измерений мощности, дБм

от мощности собственного шума до 30

Наименование характеристики

Значение

характеристики

Пределы допускаемой абсолютной погрешности измерений

мощности (ослабление входного аттенюатора 10 дБ, входной

сигнал от минус 10 до минус 50 дБ, промежуточная частота от

1 Гц до 1 МГц), дБ:

- на опорной частоте 50 МГц

±0,24

- весь частотный диапазон (предусилитель выключен)

±(0,24 + N)

- весь частотный диапазон (предусилитель включен, опции

±(0,36 + N),

508, 513, 526, 544, 550)

где N - неравномерность амплитудно-частотной характеристики (АЧХ)

Пределы допускаемой абсолютной погрешности измерений

мощности на опорной частоте 50 МГц относительно ослабле-

ния 10 дБ, выключенном предусилителе, при ослаблении

входного аттенюатора, дБ:

- от 2 до 8 дБ

±0,18

- от 12 до 40 дБ

±0,14

Пределы допускаемой абсолютной погрешности измерений

мощности относительно 30 кГц из-за переключения полос

пропускания, дБ:

- от 1 Гц до 1,5 МГц

±0,03

- от 1,6 МГц до 2,7 МГц

±0,05

- 3 МГц

±0,10

- 4; 5; 6; 8 МГц

±0,30

Неравномерность АЧХ относительно опорной частоты 50 МГц

на частотах, дБм, не более (для опций 508, 513, 526):

При ослаблении входного аттенюатора 10 дБ и выключенном

предусилителе

- от 3 Гц до 10 МГц включ.

±0,46

- св. 10 МГц до 3,6 ГГц включ.

±0,35

- св. 3,5 до 8,4 ГГц включ.

±1,5

- св. 8,3 до 22 ГГц включ.

±2,0

- св. 22 до 26,5 ГГц включ.

±2,5

При ослаблении входного аттенюатора 0 дБ и включенном

предусилителе (опции 508, 513, 526)

- от 1 до 50 МГц включ.

±0,68

- св. 50 МГц до 3,6 ГГц включ.

±0,55

- св. 3,5 до 8,4 ГГц включ.

±2,0

- св. 8,3 до 13,6 ГГц включ.

±2,3

- св. 13,5 до 17,1 ГГц включ.

±2,5

- св. 17,0 до 22,0 ГГц включ.

±3,0

- св. 22 до 26,5 ГГц включ.

±3,5

Наименование характеристики

Значение

характеристики

Неравномерность АЧХ относительно опорной частоты 50 МГц на частотах, дБм, не более (для опций 544, 550):

При ослаблении входного аттенюатора 10 дБ и выключенном предусилителе

- от 3 Гц до 20 МГц включ.

±0,46

- св. 20 МГц до 3,6 ГГц включ.

±0,35

- св. 3,5 до 5,2 ГГц включ.

±1,7

- св. 5,2 до 8,4 ГГц включ.

±1,5

- св. 8,3 до 22,0 ГГц включ.

±2,0

- св. 22,0 до 34,5 ГГц включ.

±2,5

- св. 34,4 до 50,0 ГГц включ.

±3,2

При ослаблении входного аттенюатора 0 дБ и включенном предусилителе (опции 544, 550)

- от 1 до 50 МГц включ.

±0,68

- св. 50 МГц до 3,6 ГГц включ.

±0,60

- св. 3,5 до 8,4 ГГц включ.

±2,0

- св. 8,3 до 13,6 ГГц включ.

±2,3

- св. 13,5 до 17,1 ГГц включ.

±2,5

- св. 17,0 до 22,0 ГГц включ.

±3,0

- св. 22 до 26,5 ГГц включ.

±3,5

- св. 26,4 до 34,5 ГГц включ.

±3,0

- св. 34,4 до 50,0 ГГц включ.

±4,1

Неравномерность масштаба отображения при значениях входного сигнала смесителя, дБ:

- от минус 10 дБ до минус 18 дБ

±0,10

- менее минус 18 дБ

±0,07

Наименование характеристики

Значение

характеристики

Коэффициент усиления предусилителя (опции Р08, Р13, Р26), дБ:

- от 9 кГц до 3,6 ГГц включ.

20

- св. 3,6 до 26,5 ГГц включ.

35

- св. 26,5 до 50,0 ГГц включ.

40

Средний уровень собственных шумов при ослаблении входного аттенюатора 0 дБ, полосе пропускания 1 Гц, выключенном режиме «Компенсация собственного шума», при выключенной/включенной функции «Низкошумящий тракт» (опции 508, 513, 526), дБм, не более:

Предусилитель выключен

- от 9 до 100 кГц включ.

-141/-

- св. 100 кГц до 1 МГц включ.

-150/-

- св. 1 МГц до 1,2 ГГц включ.

-155/-

- св. 1,2 до 2,1 ГГц включ.

-153/-

- св. 2,1 до 3,0 ГГц включ.

-152/-

- св. 3,0 до 3,6 ГГц включ.

-151/-

- св. 3,5 до 4,2 ГГц включ.

-149/-154

- св. 4,2 до 8,4 ГГц включ.

-150/-155

- св. 8,3 до 13,6 ГГц включ.

-149/-155

- св. 13,5 до 16,9 ГГц включ.

-145/-152

- св. 16,9 до 20,0 ГГц включ.

-143/-151

- св. 20,0 до 26,5 ГГц включ.

-136/-148

Предусилитель включен

- от 100 до 200 кГц включ.

-152/-

- св. 200 до 500 кГц включ.

-155/-

- св. 500 кГц до 1 МГц включ.

-159/-

- св. 1 до 10 МГц включ.

-161/-

- св. 10 МГц до 2,1 ГГц включ.

-165/-

- св. 2,1 до 3,6 ГГц включ.

-163/-

- св. 3,5 до 8,4 ГГц включ.

-164/-

- св. 8,3 до 13,6 ГГц включ.

-163/-

- св. 13,5 до 16,9 ГГц включ.

-161/-

- св. 16,9 до 20,0 ГГц включ.

-159/-

- св. 20,0 до 26,5 ГГц включ.

-155/-

Примечание - На частотах свыше 3,6 ГГц при включении предусилителя отключается функция «Низкошумящий тракт»

Продолжение таблицы 3

Значение

Наименование характеристики

характеристики

Средний уровень собственных шумов при ослаблении входно

го аттенюатора 0 дБ, полосе пропускания 1 Гц, выключенном

режиме «Компенсация собственного шума», при выключен

ной/включенной функции «Низкошумящий тракт» (опции 544,

550), дБм, не более:

Предусилитель выключен

- от 9 до 100 кГц включ.

-141/-

- св. 100 кГц до 1 МГц включ.

-150/-

- св. 1 до 10 МГц включ.

-154/-

- св. 10 МГц до 1,2 ГГц включ.

-153/-

- св. 1,2 до 2,1 ГГц включ.

-151/-

- св. 2,1 до 3,0 ГГц включ.

-150/-

- св. 3,0 до 3,6 ГГц включ.

-149/-

- св. 3,5 до 4,2 ГГц включ.

-145/-151

- св. 4,2 до 6,6 ГГц включ.

-144/-152

- св. 6,6 до 13,6 ГГц включ.

-147/-153

- св. 13,5 до 14,0 ГГц включ.

-144/-150

- св. 14,0 до 17,0 ГГц включ.

-145/-151

- св. 17,0 до 22,5 ГГц включ.

-141/-149

- св. 22,5 до 26,5 ГГц включ.

-139/-146

- св. 26,4 до 34,0 ГГц включ.

-138/-146

- св. 33,9 до 37,0 ГГц включ.

-134/-142

- св. 37,0 до 40,0 ГГц включ.

-132/-141

- св. 40,0 до 46,0 ГГц включ.

-130/-141

- св. 46,0 до 49,0 ГГц включ.

-130/-139

- св. 49,0 до 50,0 ГГц включ.

-128/-139

Предусилитель включен

- от 100 до 200 кГц включ.

-157/-

- св. 200 до 500 кГц включ.

-159/-

- св. 500 кГц до 1 МГц включ.

-162/-

- св. 1 МГц до 2,1 ГГц включ.

-164/-

- св. 2,1 до 3,6 ГГц включ.

-162/-

- св. 3,5 до 17,1 ГГц включ.

-161/-

- св. 17,0 до 20,0 ГГц включ.

-160/-

- св. 20,0 до 26,5 ГГц включ.

-158/-

- св. 26,4 до 30,0 ГГц включ.

-157/-

- св. 30,0 до 34,0 ГГц включ.

-155/-

- св. 33,9 до 37,0 ГГц включ.

-153/-

- св. 37,0 до 40,0 ГГц включ.

-152/-

- св. 40,0 до 46,0 ГГц включ.

-149/-

- св. 46,0 до 50,0 ГГц включ.

-146/-

Примечание - На частотах свыше 3,6 ГГц при включении пре

дусилителя отключается функция «Низкошумящий тракт»

Наименование характеристики

Значение

характеристики

Уровень помех, обусловленных гармоническими искажениями второго порядка при уровне на смесителе минус 15 дБ, выключенной/включенной функции «Низкошумящий тракт», дБм, не более:

(для опций 508, 513, 526)

- от 10 МГц до 1,8 ГГц включ.

-60/-

- св. 1,75 до 2,5 ГГц включ.

-77/-95

- св. 2,5 до 4,0 ГГц включ.

-77/-101

- св. 4,0 до 6,5 ГГц включ.

-77/-105

- св. 6,5 до 10,0 ГГц включ.

-70/-105

- св. 10,0 до 13,25 ГГц включ.

-62/-105

(для опций 544, 550)

- св. 10 МГц до 1,8 ГГц включ.

-60/-

- св. 1,75 до 2,5 ГГц включ.

-72/-95

- св. 2,5 до 4,0 ГГц включ.

-72/-99

- св. 4,0 до 6,5 ГГц включ.

-77/-105

- св. 6,5 до 10,0 ГГц включ.

-70/-105

- св. 10,0 до 13,25ГГц включ.

-62/-105

- св. 13,25 до 25,0 ГГц включ.

-65/-

Уровень помех, обусловленных интермодуляционными искажениями третьего порядка при подаче на вход двух синусоидальных сигналов уровнем минус 16 дБ и разнесении тонов более 5-кратной ширины полосы предфильтра ПЧ, дБм, не более:

(для опций 508, 513, 526)

- от 10 до 300 МГц включ.

13,5

- св. 300 до 600 МГц включ.

18

- св. 0,6 до 1,5 ГГц включ.

20

- св. 1,5 до 3,6 ГГц включ.

21

- св. 3,5 до 13,6 ГГц включ.

19

- св. 13,5 до 17,1 ГГц включ.

18

- св. 17 до 26,5 ГГц включ.

19

(для опций 544, 550)

- св. 10 до 300 МГц включ.

13,5

- св. 300 до 600 МГц включ.

18

- св. 0,6 до 1,5 ГГц включ.

20

- св. 1,5 до 3,6 ГГц включ.

21

- св. 3,5 до 13,6 ГГц включ.

16

- св. 13,5 до 26,5 ГГц включ.

13

Фазовые шумы при отстройке от несущей (частота несущей 1 ГГц), дБн/Гц

10 Гц

-90

100 Гц

-107

1 кГц

-125

10 кГц

-134

100 кГц

-139

1 МГц

-145

10 МГц

-155

Наименование характеристики

Значение

характеристики

Г абаритные размеры (длина х ширина х высота), мм, не более

500 х 459 х 280

Масса (без опций), кг, не более

30,9

Напряжение питания от сети переменного тока, В:

-    частотой 50, 60, 400 Гц

-    частотой 50, 60 Гц

от 100 до 120 от 220 до 240

Потребляемая мощность, В А, не более

850

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

от 0 до 55

Знак утверждения типа

наносится типографским способом на титульный лист Руководства по эксплуатации и в виде голографической наклейки на лицевую панель анализатора.

Комплектность

Комплект поставки включает:

-    анализатор спектра К9040В - 1 шт.;

-    комплект кабелей с переходниками - 1 шт.;

-    комплект эксплуатационной документации - 1 шт.;

-    методика поверки - 1 шт.;

-    паспорт - 1 шт.

Поверка

осуществляется по документу 651-17-008 МП «Инструкция. Анализаторы спектра К9040В. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 24 марта 2017 г.

Основные средства поверки:

-    частотомер электронно-счетный 53132А, регистрационный номер 26211-03;

-    стандарт частоты рубидиевый FS 725, регистрационный номер 31222-06;

-    генератор сигналов Agilent E8257D, регистрационный номер 53941-13;

-    генератор сигналов произвольной формы 33250А, регистрационный номер 52150-12;

-    блок измерительный ваттметра №914А, регистрационный номер 57386-14;

-    преобразователи измерительные термоэлектрические ваттметров поглощаемой мощности N8482A, N8485A и N8487A, регистрационный номер 58375-14;

-    преобразователи измерительные ваттметров поглощаемой мощности 8485D и 8487D, регистрационный номер 58320-14;

-    набор мер коэффициентов передачи и отражения 85056А, регистрационный номер 53566-13;

-    мультиметр 3458А, регистрационный номер 25900-03;

-    аттенюаторы коаксиальные ступенчатые программируемые 8494G и 8496G, регистрационный номер 57775-14.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация изготовителя.

67210-17
Номер в ГРСИ РФ:
67210-17
Производитель / заявитель:
Компания "Keysight Technologies, Inc.", США; Компания "Keysight Technologies Products (M) Sdn. Bhd.", Малайзия
Год регистрации:
2017
Cрок действия реестра:
05.04.2022
Похожие СИ
84928-22
84928-22
2022
Общество с ограниченной ответственностью "НОВО" (ООО "НОВО"), Московская область, г. Мытищи
Срок действия реестра: 21.03.2027
85652-22
85652-22
2022
"Rohde & Schwarz zavod Vimperk, s.r.o.", Чехия
Срок действия реестра: 23.05.2027
85838-22
85838-22
2022
"Rohde & Schwarz Technologies Malaysia Sdn Bhd", Малайзия
Срок действия реестра: 09.06.2027
81513-21
81513-21
2021
Компания "Keysight Technologies Inc.", США
Срок действия реестра: 09.04.2026
81820-21
81820-21
2021
"SIGLENT TECHNOLOGIES CO., LTD.", Китай
Срок действия реестра: 31.05.2026
82459-21
82459-21
2021
"Anritsu Corporation", Япония
Срок действия реестра: 04.08.2026
83536-21
83536-21
2021
Компания "Signal Hound, Inc.", США
Срок действия реестра: 26.10.2026
83714-21
83714-21
2021
"Anritsu Company", США
Срок действия реестра: 19.11.2026
84004-21
84004-21
2021
Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия
Срок действия реестра: 09.12.2026
84279-21
84279-21
2021
Компания "VIAVI Solutions Korea Ltd.", Республика Корея
Срок действия реестра: 28.12.2026
