| Номер в госреестре | 67222-17 |
| Наименование СИ | Комплексы аппаратно-программные |
| Обозначение типа СИ | Колибри |
| Изготовитель | ООО "ОРЛАН", г.Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 06.04.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы аппаратно-программные «Колибри» (далее - комплексы) предназначены для измерений средней скорости движения транспортных средств (ТС) при прохождении ими расстояния между парой комплексов, установленных последовательно на протяжённом участке дороги, а также для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС и GPS, определения на их основе координат и синхронизации внутренней шкалы времени комплексов с национальной шкалой времени Российской Федерации UTC(SU).
Принцип действия комплексов основан на измерении средней скорости движения ТС косвенным (хронометрическим) методом по результатам измерений расстояния и интервала времени, затраченного на преодоление данного расстояния между рубежами контроля последовательно установленных комплексов.
Комплексы относятся к специальным техническим средствам, работающим в автоматическом режиме и имеющим функции фото- и видеозаписи и предназначенным для контроля параметров объектов дорожного движения и транспортного потока, а также для фиксации административных правонарушений в области дорожного движения.
Измерение средней скорости движения ТС производится только в результате состоявшегося события распознавания государственного регистрационного знака (ГРЗ). Если в зоне контроля комплекса одновременно находится несколько ТС, значение скорости определяется независимо для каждого ТС по привязке к его ГРЗ.
Комплекс состоит из регистратора и удалённого выделенного сервера с автоматизированной системой облачной обработки данных (АСООД) «Колибри».
Регистратор имеет моноблочную конструкцию и изготовлен во влагозащищённом и ударопрочном корпусе с элементами крепления, содержит цифровую видеокамеру, навигационный модуль, вычислительный блок с предустановленным специализированным программным обеспечением (ПО) «Колибри», плату интерфейсов, контроллер и блок питания, вспомогательные узлы, модули связи и внешние интерфейсы.
Регистратор имеет стационарный, передвижной и мобильный варианты конструктивного исполнения.
Цифровая видеокамера осуществляет непрерывную фото-, видеосъёмку участка дороги. При идентификации ТС, ГРЗ ТС, а также других объектов с заданными параметрами, находящихся или движущихся в зоне контроля регистратора, происходит автоматическая фото-и видеофиксация события и передача сформированных фото- и видеоматериалов на удаленный выделенный сервер с АСООД «Колибри».
Навигационный модуль обеспечивает приём и обработку сигналов навигационных космических аппаратов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС и GPS, определяет на их основе координаты и синхронизирует внутреннюю шкалу времени комплексов с национальной шкалой времени Российской Федерации UTC(SU), с автоматическим контролем корректности работы синхронизации и достоверности измеренного для каждого кадра времени начала экспозиции.
Вычислительный блок со встроенным ПО обеспечивает работоспособность и функционирование всех узлов комплекса, детектирование объектов с заданными параметрами в зоне контроля регистратора, нанесение даты и времени, а также координат на каждый кадр с цифровой видеокамеры и передачу сформированных материалов на удаленный выделенный сервер с АСООД «Колибри».
АСООД «Колибри» производит математическую обработку поступающих данных, анализ изображений, распознавание ГРЗ ТС, измерение скорости ТС, выявление фактов нарушений, ведение базы данных событий, формирование доказательных материалов, осуществление хранения, архивирования и передачи данных.

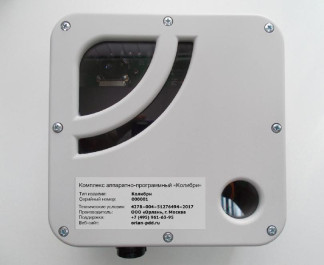

Общий вид комплекса, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рис. 1 и 2.
©
ОРЛАН
Место нанесения знака утверждения типа
Комплексы «Колибри» содержат встроенное специализированное программное обеспечение, которое обеспечивает их работу, прием и передачу данных, измерение и вычисление значений времени, координат и нанесение этих данных на кадры с цифровой видеокамеры.
Недокументированные возможности встроенного программного обеспечения отсутствуют. Влияние программного обеспечения комплексов учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные (признаки) программного обеспечения комплексов приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | «Колибри» - программа настройки |
| Номер версии (идентификационный номер) ПО | 1.0.0.0 |
| Цифровой идентификатор ПО | MD5 :E27A07C41AFC8EA7310 A9C6169EAA6DB SHA1:04271439167854A034EA1 2F4B60D266963EAC45B |
| Алгоритм вычисления цифрового идентификатора ПО | MD5, SHA1 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности (по уровню вероятности 0,95) определения координат при работе по сигналам ГЛОНАСС (код СТ), GPS (код С/А) в частотном диапазоне L1, м | ±5 |
| Пределы допускаемой абсолютной погрешности привязки выходного сигнала 1 Гц (1PPS), выдаваемого комплексом, к шкале времени UTC(SU), мс | ±1 |
| Амплитуда выходного сигнала 1 Гц (1PPS), не менее, В | 2 |
| Пределы допускаемой абсолютной погрешности измерений средней скорости движения ТС в зоне контроля комплексов, км/ч - в диапазоне от 5 до 100 км/ч включ. - в диапазоне св. 100 до 255 км/ч | ±2 ±3 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение постоянного тока, В | от 10 до 15 |
| Потребляемая мощность, Вт, не более | 10 |
| Г абаритные размеры, мм, не более | |
| - высота | 160 |
| - ширина | 170 |
| - длина | 100 |
| Наименование характеристики | Значение |
| Масса, без крепёжных элементов, кг, не более | 1,00 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -40 до +55 95 от 60 до 110 |
| Средний срок службы, лет, не менее | 6 |
| Средняя наработка на отказ, ч, не менее | 25000 |
наносится на титульный лист паспорта и руководства по эксплуатации методом компьютерной графики и на заднюю часть корпуса комплекса в виде наклейки, выполненной типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплекс аппаратно-программный | «Колибри» | 1 шт. |
| Специализированное ПО | «Колибри. АРМ оператора» | 1 шт. |
| Монтажный комплект | - | 1 комплект |
| Руководство по эксплуатации | АДЕЛ.402100.005 РЭ | 1 шт. |
| Руководство оператора | АРМ АДЕЛ.402100.006 РЭ | 1 шт. |
| Методика поверки | РТ-МП-4194-441-2017 | 1 шт. |
| Формуляр | - | 1 шт. |
| Паспорт | АДЕЛ.402100.007 ПС | 1 шт. |
осуществляется по документу РТ-МП-4194-441-2017 «ГСИ. Комплексы аппаратно-программные «Колибри». Методика поверки», утвержденному ФБУ «Ростест-Москва» 17.02.2017 г. Основные средства поверки:
- имитатор сигналов СН-3803М (регистрационный номер в Федеральном информационном фонде 54309-13),
- частотомер универсальный CNT-90XL (регистрационный номер в Федеральном информационном фонде 41567-09),
- осциллограф MSO6104A (регистрационный номер в Федеральном информационном фонде 30681-13),
- приёмник временной синхронизации NV08C-CSM-N24M (регистрационный номер в Федеральном информационном фонде 63278-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ТУ 4278-004-51276494-2017 Комплексы аппаратно-программные «Колибри». Технические условия
