Государственный реестр средств измерений

Анализаторы Alex 500, 67224-17

67224-17
Анализаторы Alex 500 (далее - анализаторы) предназначены для измерений плотности и объемной доли этанола в алкогольной продукции в условиях лабораторий.
Карточка СИ
Номер в госреестре 67224-17
Наименование СИ Анализаторы
Обозначение типа СИ Alex 500
Изготовитель "Anton Paar GmbH", Австрия
Год регистрации 2017
Срок свидетельства 06.04.2027
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Анализаторы Alex 500 (далее - анализаторы) предназначены для измерений плотности и объемной доли этанола в алкогольной продукции в условиях лабораторий.

Описание

Принцип действия анализаторов при измерении плотности образцов основан на измерении резонансной частоты механических колебаний чувствительного элемента, выполненного в виде U-образной трубки, заполненной испытываемым образцом. Значение резонансной частоты собственных колебаний чувствительного элемента является функцией плотности, находящегося в нём образца, температуры, геометрических и механических характеристик, определяемых при калибровке.

Собственные колебания чувствительного элемента поддерживаются с помощью специальной электромагнитной системы. Частотный выходной сигнал поступает в электронный блок, где обрабатывается и окончательный результат измерений высвечивается на дисплее в единицах плотности.

Принцип действия анализаторов при измерении объёмной доли этанола основан на регистрации спектральных линий поглощения молекул этанола в ИК-области спектра. Интенсивность ИК-линии поглощения этанола пропорциональна объёмной доле этанола в анализируемой жидкости.

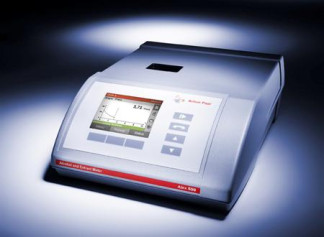

В анализаторах чувствительный элемент конструктивно выполнен в едином корпусе с электронным блоком, электронным термостатом, сенсорным дисплеем.

Существует возможность подключения принтера для печати отчётов об измерениях. Испытуемая проба жидкости подается автоматически в измерительную ячейку с помощью встроенного насоса.

Управление работой анализаторов, а также индикация параметров и результатов измерений осуществляется посредством кнопок управления, меню и жидкокристаллического монитора. Анализатор автоматически пересчитывает измеренное значение объёмной доли этанола в массовую долю, используя результаты измерения плотности образца.

Программное обеспечение

Анализаторы имеют встроенное программное обеспечение (ПО), предназначенное для управления работой анализатора и процессом измерений, а также хранения и обработки полученных данных.

Программное обеспечение анализаторов может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Software Version

Номер версии (идентификационный номер) ПО

1.000.XXX

Цифровой идентификатор ПО

-

Другие идентификационные данные (если имеются)

-

Технические характеристики

приведены в таблице 2.

Таблица 2 - Метрологические и технические характеристики

Наименование

характеристики

Значение

Режим для измерения пива

Режим для измерения вина

Диапазон измерений объемной доли этанола, %

от 0,5 до 15,0

от 8 до 20

Диапазон измерений плотности, г/см3

от 0,950 до 1,200

Пределы допускаемой абсолютной погрешности измерений плотности, г/см3

±0,003

Пределы допускаемой абсолютной погрешности измерений объёмной доли этанола, %

±0,2

Дискретность отсчета показаний плотности, г/см3

1,010-4

Рабочая температура ячейки, °С

+20

Объем измеряемого образца, см3, не более

40

Г абаритные размеры средства измерений, мм, не более

-    длина

-    ширина

-    высота

320

230

100

Масса, кг, не более

2,4

Наименование характеристики

Значение

Напряжение питания от сети переменного тока частотой (50±1) Гц, В

220+22

Потребляемая мощность, Вт, не более

20

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность воздуха, %

от +10 до +32 от 10 до 90

Знак утверждения типа

наносится на титульный лист технической документации фирмы-изготовителя типографским способом и на панель анализатора в виде наклейки.

Комплектность

В комплект поставки входят: анализатор Alex 500; одиночный комплект ЗИП; сетевой шнур; комплект эксплуатационной документации; методика поверки.

Поверка

осуществляется по документу МП 67224-17 «Анализаторы Alex 500 фирмы «Anton Paar GmbH», Австрия. Методика поверки», утвержденному АО «НИЦПВ» 28.12.2016 г.

Основные средства поверки: анализатор плотности жидкости серии DMA 4500M, Госреестр №39787-08; спирт этиловый по ГОСТ 18300-87; вода дистиллированная по ГОСТ 6709-72; стандартные образцы плотности жидкости с аттестованным содержанием массовой и объёмной долей этилового спирта РЭП-13 (ГСО 8107-2002), РЭП-14 (ГСО 8108-2002), РЭП-15 (ГСО 8109-2002).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений плотности.

Техническая документация фирмы «Anton Paar GmbH», Австрия.

Зарегистрировано поверок 8
Поверителей 2
Актуальность данных 16.09.2024
