| Номер в госреестре | 67225-17 |
| Наименование СИ | Анализаторы содержания солей в нефти кондуктометрические |
| Обозначение типа СИ | К23050 |
| Изготовитель | "Koehler Instrument Company", США |
| Год регистрации | 2017 |
| Срок свидетельства | 06.04.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы содержания солей в нефти кондуктометрические К23050 предназначены для измерения массовой концентрации солей в нефти.
Принцип действия прибора - измерение электропроводности раствора нефти в смешанном органическом растворителе (спирт н-бутиловый - метанол - толуол).
Анализатор представляет собой переносной настольный лабораторный прибор. Анализатор имеет четыре диапазона измерений электропроводности, переключение между которыми осуществляется автоматически в зависимости от значения электропроводности испытуемого раствора нефти. Датчиком служит электродная пара, геометрические размеры которой указаны в ASTM D 3230 «Стандартный метод определения солей в сырой нефти (электрометрический метод», в соответствии с которым работает анализатор. Показания датчика температуры используются для корректировки результатов измерения электропроводности.
Анализатор управляется от встроенного микропроцессора с помощью клавиатуры, оснащен алфавитно-цифровым дисплеем и имеет интерфейс для подключения внешнего компьютера.

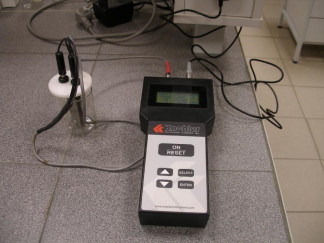

Пломбирование корпуса анализатора от несанкционированного доступа не предусмотрено. Внешний вид анализатора приведен на рисунке 1.
Анализатор функционирует под управлением встроенного специального программного обеспечения. Программное обеспечение осуществляет функции сбора, передачи, обработки, хранения и представления измерительной информации. Идентификация программного обеспечения осуществляется путем проверки номера версии ПО. Встроенное программное обеспечение разработано изготовителем специально для решения задач измерения содержания солей в нефти. Конструктивно анализаторы имеют защиту ПО от преднамеренных или непреднамеренных изменений путем установки системы защиты микроконтроллера от чтения и записи. Кроме того, анализатор обеспечивает возможность работы с внешним (автономным) ПО для ПК.
Идентификационные данные титраторов приведены в Таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | K23050 Software |
| Номер версии (идентификационный номер) ПО | 1.00 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если имеются) | - |
Влияние программного обеспечения учтено при нормировании метрологических характеристик. Степень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р 50.2.077-2014.
Метрологические характеристики приведены в таблице 2, технические характеристики в таблице 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измерений массовой концентрации солей в пересчете | от 0,5 до 450,0 |
| на натрий хлористый, мг/дм3 | |
| Пределы допускаемой относительной погрешности, % - в диапазоне от 0,5 до 3,0 мг/дм3 включ. | ±30 |
| - в диапазоне св. 3 до 9 мг/дм3 включ. | ±10 |
| - в диапазоне св. 9 до 80 мг/дм3 включ. | ±6 |
| - в диапазоне св. 80 до 450 мг/дм3 | ±3 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Потребляемая мощность, Вт, не более | 20 |
| Электрическое питание переменным током частотой (50±1) Гц напряжением | 230±23 |
| Напряжение питания от встроенной батареи или внешней батареи, В | 9 |
| Наименование характеристики | Значение характеристики |
| Габаритные размеры, мм, не более • В кейсе | 400х220х220 |
| • Анализатор | 230х108х65 |
| Масса, кг, не более | |
| • В кейсе | 2,75 |
| • Анализатор | 1,0 |
| Срок службы, лет, не менее | 10 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +10 до +35 |
| - относительная влажность воздуха, %, не более | 80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Средняя наработка на отказ, ч | 10 000 |
наносится типографским способом на титульный лист руководства по эксплуатации и на корпус анализатора методом компьютерной графики или другим методом (например в виде наклейки).
КомплектностьСостав комплекта приведен в таблице 4. Таблица 4 - Комплектность средства измерений | |
| Наименование | Количество |
| Анализатор содержания солей в нефти кондуктометрические К23050: - блок индикации - измерительный электрод проводимости и термодатчик | 1 шт. 1 шт. |
| Адаптеры сетевой вилки | 1 шт. |
| Сетевой адаптер | 1 шт. |
| Стакан для раствора пробы | 1 шт. |
| Кабель интерфейса и зажим для калибровки проводимости | 1 шт. |
| Запасные батареи | 4 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки МП 242-2081-2016 | 1 экз. |
осуществляется по документу МП 242-2081-2016 «Анализаторы содержания солей в нефти кондуктометрические К23050. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 22 ноября 2016 г.
Основные средства поверки:
Натрий хлористый (NaCl) хч по ГОСТ 4233-77;
Кальций хлористый технический (CaCl2), высший сорт, по ГОСТ450-77;
Магний хлористый шестиводный (MgCL26H2O), хч по ГОСТ 4209-77.
Допускается применение аналогичных средств поверки, обеспечивающих метрологические характеристики поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация фирмы-изготовителя.
