| Номер в госреестре | 67227-17 |
| Наименование СИ | Измерители-регуляторы температуры |
| Обозначение типа СИ | XALIS 3400P1 |
| Изготовитель | "JM Concept", Франция |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители-регуляторы температуры XALIS 3400P1 (далее - измерители) предназначены для измерения и автоматического регулирования температуры при использовании в качестве первичных преобразователей термопреобразователей сопротивления в составе гидротурбины Зарагижской Малой ГЭС.
Принцип действия измерителей основан на измерении и аналого-цифровом преобразовании сигналов электрического сопротивления, поступающих от термопреобразователей сопротивления, с последующим отображением результатов измерений в температурном эквиваленте на жидкокристаллическом дисплее. Далее, при помощи цифро-аналогового преобразования сигналы преобразуются в аналоговые выходные сигналы постоянного тока в диапазоне от 4 до 20 мА.
В зависимости от значения измеренного сигнала измеритель может осуществлять регулирование значения температуры при помощи встроенного реле.
Конструктивно измеритель выполнен в компактном пластиковом неразборном корпусе для щитового монтажа с жидкокристаллическим дисплеем, расположенным на лицевой панели, и клеммами для подключения напряжение питания и вывода выходного сигнала, расположенными с тыльной стороны корпуса преобразователя.

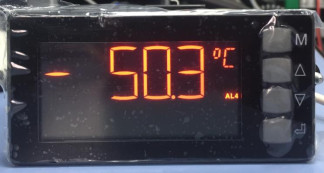

Общий вид измерителя представлен на рисунке 1.
Измерители имеют встроенное программное обеспечение (ПО), которое устанавливается в энергонезависимую память измерителей в производственном цикле заводом-изготовителем и в процессе эксплуатации изменению не подлежит.
Программное обеспечение измерителей относится к метрологически значимой части программного обеспечения.
Идентификационные данные программного обеспечения приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | firmware |
| Номер версии (идентификационный номер ПО) | Не ниже 1.17 |
| Цифровой идентификатор ПО | Недоступен |
Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -50 до +200 |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 | Pt100 |
| Пределы допускаемой основной абсолютной погрешности преобразования, °С | ±1,0 |
| Пределы допускаемой дополнительной абсолютной погрешности температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С, °С | ±0,5 |
| Выходной сигнал, мА | от 4 до 20 RS485 |
| Параметры электропитания: - напряжение постоянного тока, В - напряжение переменного тока, В - частота переменного тока, Гц | от 20 до 240 от 80 до 256 50/60 |
| Габаритные размеры, мм, не более - высота - ширина - длина | 4.5 10 9.5 |
| Масса, кг, не более | 0,3 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от -10 до +60 80 (без конденсации) от 84 до 106,7 |
наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.
Измеритель-регулятор температуры XALIS 3400P1 Паспорт (на русском языке)
40 шт. 40 экз. 1 экз.
Методика поверки МП 207.1-020-2016
осуществляется по документу МП 207.1-020-2016 «Измерители-регуляторы температуры XALIS 3400P1. Методика поверки», утвержденному ФГУП «ВНИИМС» 19.10.2016 г.
Основные средства поверки:
- калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
отсутствуют.
Нормативные документы, устанавливающие требования к измерителям-регуляторам температуры XALIS 3400P1
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы «JM Concept», Франция.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
