| Номер в госреестре | 67228-17 |
| Наименование СИ | Преобразователи давления микропроцессорные |
| Обозначение типа СИ | Сапфир-22МР |
| Изготовитель | Общество с ограниченной ответственностью "Теплоприбор" (ООО "Теплоприбор"), г. Рязань |
| Год регистрации | 2017 |
| Срок свидетельства | 06.04.2027 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи давления микропроцессорные Сапфир-22МР (далее - преобразователи), предназначены для непрерывного измерения давления абсолютного, избыточного и разности давлений жидкостей, пара или газа и преобразования измеренного давления в унифицированный аналоговый токовый выходной сигнал.
Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента. Под воздействием измеряемого давления (разности давлений), деформируемый упругий элемент (мембрана) вызывает пропорциональное изменение электрического сопротивления чувствительного элемента (тензопреобразователь для преобразователей абсолютного и избыточного давления, или емкостной датчик для преобразователей разности давлений), включенного в мостовую схему (мост Уитстона). Пропорциональное изменение электрического сопротивления преобразуется в электронном блоке преобразователя в измеренное значение, далее формируется выходной аналоговый токовый сигнал пропорциональный приложенному давлению.
Преобразователи выпускаются трёх модификаций: Сапфир-22МР-С-ДА-2070 предназначенный для измерения абсолютного давления, Сапфир-22МР-С-ДИ-2151 предназначенный для измерения избыточного давления, Сапфир-22МР-С-ДД-2410 предназначенный для измерения разности давлений. Конструктивно преобразователи Сапфир-22МР-С-ДИ-2151 и Сапфир-22МР-С-ДД-2410 изготавливаются в одноблочном исполнении. Преобразователь Сапфир-22МР-С-ДА-2070 изготавливается в многоблочном исполнении и состоит из преобразователя первичного, преобразователя вторичного, кабелей связи КСП и КСВ.
Преобразователи Сапфир-22МР-С-ДА-2070, Сапфир-22МР-С-ДИ-2151, Сапфир-22МР-С-ДД-2410 отличаются друг от друга конструкцией, видом измеряемого давления, диапазонами измерений и точностными характеристиками.
Настройка преобразователей производится при помощи коммуникатора К-1, который позволяет обеспечить корректировку нуля.

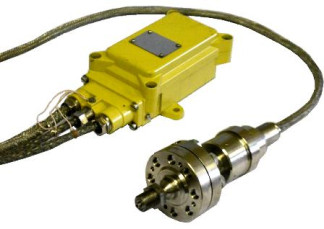

Общий вид преобразователей приведен на рисунках 1 - 3.
Степень защиты преобразователей, обеспечиваемая оболочкой, от проникновения твердых частиц, пыли и воды по ГОСТ 14254-96 соответствует: IP67.
Защита от несанкционированного доступа к внутренним элементам обеспечивается: конструкцией.
Обозначение места нанесения знака поверки представлено на рисунке 4.
Преобразователи имеют встроенное программное обеспечение (ПО), устанавливаемое в энергонезависимую память при изготовлении, в процессе эксплуатации данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс. Идентификационные данные ПО приведены в таблице 1.
Нормирование метрологических характеристик преобразователей проведено с учетом влияния ПО.
Уровень защиты программного обеспечения высокий в соответствии с Р 50.2.077-2014
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | Sapfir.hex |
| Номер версии (идентификационный номер) | 1.0 |
| Цифровой идентификатор (контрольная сумма) | 4F93 |
| Алгоритм вычисления цифрового идентификатора | CRC16 |
Основные метрологические и технические характеристики датчиков приведены в таблицах 2 и 3
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений (ДИ) Сапфир-22МР-С-ДА-2070: - нижний предел измерений (НПИ), МПа - верхний предел измерений (ВПИ), МПа Сапфир-22МР-С-ДИ-2151: - НПИ, МПа - ВПИ, МПа Сапфир-22МР-С-ДД-2410: - НПИ, кПа - ВПИ, кПа | 0 2,52; 4,02; 6,02; 10,02; 16,01,2; 25,01,2 0 0,256,7; 0,406,7; 0,605,6,7; 1,005,6,7; 1,604,5,6,7; 2,503,4,5,6,7 0,169; 0,259; 0,408,9; 0,608,9; 1,008,9; 1,608 9 |
| Наименование характеристики | Значение |
| Пределы допускаемой основной приведенной к ВПИ погрешности измерений давления, выраженной в процентах, %: - Сапфир-22МР-С-ДА-2070 - Сапфир-22МР-С-ДИ-2151 - Сапфир-22МР-С-ДД-2410 | ±0,251; ±0,52 ±0,13; ±0,154; ±0,25; ±0,256; ±0,57 ±0,258; ±0,59 |
| Вариация выходного сигнала, не более | Абсолютное значение допускаемой основной погрешности |g| |
| Пределы допускаемой дополнительной приведенной к диапазону изменения выходного сигнала погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, %/10 °С, не более. | Уt = 0,7 У , где |g| - абсолютное значение допускаемой основной погрешности |
| Пределы допускаемой дополнительной приведенной к ВПИ погрешности измерения давления, вызванной воздействием внешнего переменного магнитного поля частотой 50 Гц и напряженностью 400 А/м или внешнего постоянного магнитного поля напряженностью 400 А/м, при самых неблагоприятных фазе и направлении поля, %, не более | ±0,1 % - для преобразователя со значением |g|, равным 0,1 %; ±0,13 % - для преобразователя со значением |g|, равным 0,15 %; ±0,16 % - для преобразователя со значением |g|, равным 0,2 %; ±0,20 % - для преобразователя со значением |g|, равным 0,25 %; ±0,40 % - для преобразователя со значением |g|, равным 0,5 |
| Пределы допускаемой дополнительной приведенной к ВПИ погрешности измерений давления, вызванной воздействием вибрации, %, не более | У вб ~ Кеб , где Квб = 1,0 - для преобразователей модели 2410; Квб = 0,12 - для преобразователей моделей 2070, 2151. |
| Пределы допускаемой дополнительной приведенной к диапазону изменения выходного сигнала погрешности измерений давления, вызванной воздействием электромагнитных помех, %, не более | ±1 % |
| Выходной аналоговый сигнал - сила постоянного тока, мА | от 4 до 20 |
| Примечание: - соответствие ВПИ и пределов допускаемой приведенной погрешности, например датчики давления Сапфир-22МР-С-ДА модели 2070: с ВПИ 6,0 МПа и 10,0 МПа имеют пределы допускаемой приведенной погрешности измерения давления ±0,5 % от ВПИ; с ВПИ 16,0 МПа, 25,0 МПа имеют пределы допускаемой приведенной погрешности измерения давления ±0,25 % или 0,5 от ВПИ в зависимости от заказанного значения. | |
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 18 до 36 |
| Потребляемая мощность, Вт, не более | 1,0 |
| Измеряемая среда | жидкость, газ и пар |
| Рабочие условия измерений | |
| - температура окружающей среды, °С | от -40 до +80 |
| - относительная влажность, %, не более | 80 при температуре +27 °С |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Г абаритные размеры, мм, не более | |
| Сапфир-22МР-С-ДИ-2151 | 210х154х213 |
| Сапфир-22МР-С-ДД-2410 | 199х154х213 |
| Сапфир-22МР-С-ДА-2070: | |
| - первичный блок | 90х105х236 |
| - вторичный блок | 152х87х295 |
| Масса, кг, не более | |
| Сапфир-22МР-С-ДИ-2151 | 3,5 |
| Сапфир-22МР-С-ДД-2410 | 12 |
| Сапфир-22МР-С-ДА-2070: | |
| - первичный блок | 3,5 |
| - вторичный блок | 3,0 |
| - кабель связи: | |
| КСП | 0,7 |
| КСВ | 0,13 |
| Среднее время наработки на отказ, ч, не менее | 100000 |
| Средний срок службы, лет, не менее | 25 |
| Примечание: | |
| 1. Указана масса кабеля КСП при длине 2 м, масса каждого последующего метра 0,13 кг. | |
| 2. Указана масса погонного метра кабеля связи КСВ. | |
наносится на маркировочную табличку, размещенную на корпусе преобразователя в виде наклейки и типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь: | 1 шт. | |
| Сапфир-22МР-С-ДИ-2151 | ||
| Сапфир-22МР-С-ДД-2410 | ||
| Сапфир-22МР-С-ДА-2070: - преобразователь первичный | Модель преобразователя давления | 1 шт. |
| - преобразователь вторичный | 1 шт. | |
| - кабель связи КСП | 1 шт. | |
| - кабель связи КСВ | 1 шт. | |
| Руководство по эксплуатации | РИЮУ.406233.103 РЭ | 1 экз. |
| Наименование | Обозначение | Количество |
| Паспорт | РИЮУ.406233.103 ПС | 1 экз. |
| Методика поверки | РИЮУ.406233.103 МИ | 1 экз. |
| Коммуникатор К-1 | 1 шт. | |
| Руководство по эксплуатации на коммуникатор К-1 | РИЮУ.426479.006 РЭ | 1 экз. |
| Комплект монтажных частей | 1 шт. | |
| Одиночный комплект запасных частей, инструментов, принадлежностей | Комплект ЗИП | 1 шт. |
осуществляется по документу РИЮУ.406233.103 МИ «Преобразователи давления микропроцессорные Сапфир-22МР. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 19.10.2016 г. Основные средства поверки:
- рабочие эталоны 1-го разряда по ГОСТ 8.802-2012: задатчик давления Воздух -1600, регистрационный номер в Федеральном информационном фонде (далее - ФИФ)
№ 12143-04; манометры избыточного давления грузопоршневые МП, регистрационный номер в ФИФ № 16026-97;
- меры электрического сопротивления Р3030, регистрационный номер в ФИФ № 8238-81;
- вольтметр универсальный В7-73/2, регистрационный номер в ФИФ № 24699-03. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус преобразователя в соответствии с рисунком 4.
приведены в эксплуатационном документе.
ГОСТ Р 8.840-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до 106 Па.
ГОСТ Р 8.802-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
ГОСТ 8.187-76 Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 410 в ст. 4 Па.
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Технические условия РИЮУ.406233.049 ТУ.
