Государственный реестр средств измерений

Дозаторы пипеточные электронные, одно- и многоканальные Е1-ClipTip, 67230-17

67230-17
Дозаторы пипеточные электронные, одно- и многоканальные «Bl-ClipTip» (далее -дозаторы) предназначены для дозирования жидкостей, динамическая вязкость которых не превышает 1,3 10-3 Пас.
Карточка СИ
Номер в госреестре 67230-17
Наименование СИ Дозаторы пипеточные электронные, одно- и многоканальные
Обозначение типа СИ Е1-ClipTip
Изготовитель "Thermo Fisher Scientific Oy", Финляндия
Год регистрации 2017
Срок свидетельства 06.04.2022
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Дозаторы пипеточные электронные, одно- и многоканальные «Bl-ClipTip» (далее -дозаторы) предназначены для дозирования жидкостей, динамическая вязкость которых не превышает 1,3 10-3 Пас.

Описание

Принцип действия дозаторов основан на создании в съемном, герметично надеваемом на штуцер дозатора наконечнике попеременно вакуума или избыточного давления, в результате чего в наконечник всасывается или сливается из него дозируемая жидкость. Вакуум и избыточное давление создаются при перемещении в камере, расположенной в штуцере, герметично уплотненного калиброванного плунжера. Объем дозы дозаторов определяется диаметром плунжера и его перемещением.

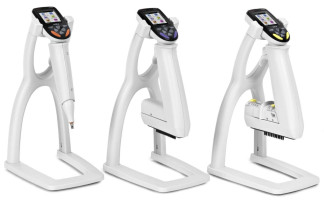

Дозаторы представляют собой одноканальные, восьмиканальные, двенадцатиканальные и шестнадцатиканальные электронные устройства с изменяемым объемом для отбора и дозирования жидкости с высокой точностью.

Номинальный объём дозирования задается нажатием клавиш выбора. Индикация выбранного значения объёма осуществляется на цифровом дисплее. Отбор доз и слив выполняется нажатием пусковой кнопки.

Дозаторы оснащены цветным ЖК дисплеем, кнопками управления, высокоточным шаговым двигателем, микропроцессором, перезаряжаемой батареей. Для работы дозаторов используются только сменные наконечники Thermo Fisher Scientific™ ClipTip™ Каждый дозатор снабжен узлом сброса, обеспечивающим легкосъемность наконечников.

Принцип управления отбором доз - электронный. Регулировка объёма дозирования производится дискретно.

Дозаторы пипеточные электронные, одно- и многоканальные «Е1-ClipTip» выпускаются в следующих модификациях: четыре одноканальных с переменным объемом доз; одиннадцать многоканальных с переменным объемом доз и десять многоканальных с переменным объемом доз с регулируемым расстоянием между каналами, которые отличаются диапазоном измерений объема дозы, дискретностью установки объема дозы.

Пломбирование дозаторов пипеточных электронных, одно- и многоканальных «E1-ClipTip» не предусмотрено.

Программное обеспечение

В дозаторах используется встроенное программное обеспечение (далее - ПО), выполняющее функции по сбору, обработке и представлению измерительной информации.

Метрологически значимый модуль встроенного ПО дозаторов имеет недоступный для считывания и записи исполняемый код.

Идентификация программы осуществляется путем просмотра номера версии программного обеспечения в меню раздела Setting ^Product information^Software version на дисплее дозаторов.

Уровень защиты программного обеспечения средний в соответствии с Р 50.2.077 - 2014.

Таблица 1- Идентификационные данные п

рограммного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер ПО) *

1.25

Цифровой идентификатор ПО

Отсутствует, исполняемый код не доступен

* Номер версии (идентификационный номер) ПО не ниже указанного.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Пределы допускаемой дополнительной систематической составляющей относительной погрешности при отклонении температуры окружающего воздуха от +20 оС на каждые 10 оС, %

±5

Динамическая вязкость дозируемых жидкостей, Па-с, не более

1,3-10-3

Таблица 3 - Метрологические характеристики

Наименование

модификаций

дозаторов

Диапа

зон

показа

ний

объемов

дозиро

вания,

мкл

Диапа

зон

изме

рений

объемов

дозиро

вания,

мкл

Объем

дозы,

мкл

Дис

крет-

ность

уста

новки,

объема

дозы,

мкл

Кол-

во

кана

лов

Пределы допускаемой систематической составляющей основной относительной и абсолютной погрешности*

Предел допускаемого среднеквадратичного отклонения случайной составляющей относительной и абсолютной погрешности*

%

мкл

%

мкл

Одноканальные дозаторы переменного объема дози

рования

E1-ClipTip 0,512,5 мкл

от 0,5 до 12,5

от 1,25 до 12,50

1,25

12,5

0,01

1

±4,00

±1,00

±0,050

±0,125

4,00

0,40

0,050

0,050

E1-ClipTip 2-125 мкл

от 2 до 125

от 12,5 до 125,0

12,5

125,0

0,1

1

±2,40

±0,60

±0,30

±0,75

0,80

0,20

0,10

0,25

E1-ClipTip 10-300 мкл

от 10 до 300

от 30 до 300

30,0

300,0

0,1

1

±1,67

±0,60

±0,50

±1,80

0,50

0,15

0,15

0,45

E1-ClipTip 501250 мкл

от 50 до 1250

от 125 до 1250

125,0

1250,0

1,0

1

±2,40

±0,48

±3,00

±6,00

0,48

0,13

0,6

1,625

Наименование

модификаций

дозаторов

Диапа

зон

показа

ний

объемов

дозиро

вания,

мкл

Диапа

зон

изме

рений

объемов

дозиро

вания,

мкл

Объем

дозы,

мкл

Дис

крет-

ность

уста

новки,

объема

дозы,

мкл

Кол-

во

кана

лов

Пределы допускаемой систематической составляющей основной относительной и абсолютной погрешности

Предел допускаемого среднеквадратичного отклонения случайной составляющей относительной и абсолютной погрешности

%

мкл

%

мкл

Восьмиканальные дозаторы пе

ременного объема дозирования

E1-ClipTip 0,512,5 мкл

от 0,5 до 12,5

от 1,25 до 12,50

1,25

12,50

0,01

8

±12,00

±2,50

±0,150

±0,313

12,00

1,60

0,150

0,200

E1-ClipTip 2-125 мкл

от 2 до 125

от 12,5 до 125,0

12,5

125,0

0,1

8

±8,00

±2,00

±1,00

±2,50

4,00

0,60

0,50

0,75

E1-ClipTip 10-300 мкл

от 10 до 300

от 30 до 300

30,0

300,0

0,1

8

±5,00

±2,00

±1,50

±6,00

2,00

0,60

0,6

1,8

E1-ClipTip 151250 мкл

от 15 до 1250

от 125 до 1250

125,0

1250,0

1,0

8

±4,00

±1,44

±5,00

±18,00

1,50

0,60

1,88

7,50

Двенадцатиканальные дозаторы переменного объема дозирования

E1-ClipTip 0,512,5 мкл

от 0,5 до 12,5

от 1,25 до 125,00

1,25

12,5

0,01

12

±12,00

±2,50

±0,150

±0,313

12,00

1,60

0,150

0,200

E1-ClipTip 2-125 мкл

от 2 до 125

от 12,5 до 125,0

12,5

125,0

0,1

12

±8,00

±2,00

±1,00

±2,50

4,00

0,60

0,50

0,75

E1-ClipTip 10-300 мкл

от 10 до 300

от 30 до 300

30,0

300,0

0,1

12

±5,00

±2,00

±1,50

±6,00

2,00

0,60

0,60

1,80

E1-ClipTip 30-850 мкл

от 30 до 850

от 85 до 850

85,0

850,0

1,0

12

±4,71

±1,50

±4,00

±12,75

2,00

0,60

1,70

5,10

Шестнадцатиканальные дозаторы переменного объема дозирования

E1-ClipTip 0,512,5 мкл

от 0,5 до 12,5

от 1,25 до 125,00

1,25

12,5

0,01

16

±12,00

±2,50

±0,150

±0,313

12,00

1,60

0,150

0,200

E1-ClipTip 1-30 мкл

от 1 до 30

от 3 до 30

3,0

30,0

0,1

16

±10,00

±2,00

±0,30

±0,60

7,00

0,90

0,21

0,27

E1-ClipTip 2-125 мкл

от 2 до 125

от 12,5 до 125,0

12,5

125,0

0,1

16

±8,00

±2,00

±1,00

±2,50

4,00

0,60

0,50

0,75

Наименование

модификаций

дозаторов

Диапа

зон

показа

ний

объемов

дозиро

вания,

мкл

Диапа

зон

изме

рений

объемов

дозиро

вания,

мкл

Объем

дозы,

мкл

Дис

крет-

ность

уста

новки,

объема

дозы,

мкл

Кол-

во

кана

лов

Пределы допускаемой систематической составляющей основной относительной и абсолютной погрешности

Предел допускаемого среднеквадратичного отклонения случайной составляющей относительной и абсолютной погрешности

%

мкл

%

мкл

Шестиканальные дозаторы переменного объема дозирования с регулируемым расстоянием между каналами

E1-ClipTip 151250 мкл

от 15 до 1250

от 125 до 1250

125,0

1250,0

1

6

±4,00

±1,44

±5,00

±18,00

1,50

0,60

1,88

7,50

Восьмиканальные дозаторы переменного объема дозирования с регулируемым расстоянием между каналами

E1-ClipTip 2-125 мкл

от 2 до 125

от 12,5 до 125,0

12,5

125,0

0,1

8

±8,00

±2,00

±1,00

±2,50

4,00

0,60

0,50

0,75

E1-ClipTip 10-300 мкл

от 10 до 300

от 30 до 300

30,0

300,0

0,1

8

±5,00

±2,00

±1,50

±6,00

2,00

0,60

0,60

1,80

E1-ClipTip 151250 мкл

от 15 до 1250

от 125 до 1250

125,0

1250,0

1,0

8

±4,00

±1,44

±5,00

±18,00

1,50

0,60

1,88

7,50

Восьмиканальные дозаторы переменного объема дозировани с регулируемым расстоянием между каналами для наконечников Cli

я

pTip384

E1-ClipTip 0,512,5 мкл

от 0,5 до 12,5

от 1,25 до 125,00

1,25

12,5

0,01

8

±12,00

±2,50

±0,150

±0,313

12,00

1,60

0,150

0,200

E1-ClipTip 1-30 мкл

от 1 до 30

от 3 до 30

3,0

30,0

0,01

8

±10,00

±2,00

±0,30

±0,60

7,00

0,90

0,21

0,27

E1-ClipTip 2-125 мкл

от 2 до 125

от 12,5 до 125,0

12,5

125,0

0,1

8

±8,00

±2,00

±1,00

±2,50

4,00

0,60

0,50

0,75

Двенадцатиканальные дозаторы переменного объема дозирован с регулируемым расстоянием между каналами для наконечников Cli

8

СП & ия pTi

E1-ClipTip 0,512,5 мкл

от 0,5 до 12,5

от 1,25 до 12,50

1,25

12,5

0,01

12

±12,00

±2,50

±0,150

±0,313

12,00

1,60

0,150

0,200

E1-ClipTip 1-30 мкл

от 1 до 30

от 3 до 30

3,0

30,0

0,01

12

±10,00

±2,00

±0,30

±0,60

7,00

0,90

0,21

0,27

E1-ClipTip 2-125 мкл

от 2 до 125

от 12,5 до 125,0

12,5

125,0

0,1

12

±8,00

±2,00

±1,00

±2,50

4,00

0,60

0,50

0,75

* Пределы допускаемой систематической составляющей основной относительной и абсолютной погрешности и предел допускаемого среднеквадратичного отклонения случайной составляющей относительной и абсолютной погрешности приведены только для прямого режима работы дозатора «Forward"

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

-    напряжение переменного тока, В

-    частота переменного тока, Гц

от 110 до 240 50/60

Наименование характеристики

Значение

Максимальные габаритные размеры дозаторов без упаковки, высота, мм, не более

- одноканальных

300

- восьмиканальных

300

- двенадцатиканальных

300

- шестнадцатиканальных

300

Масса дозаторов без упаковки (наконечник не включен) г, не более - одноканальных

- восьмиканальных

190

- двенадцатиканальных

320

- шестнадцатиканальных

320

320

Условия эксплуатации:

- диапазон рабочих температур, оС

от +15 до +35

- диапазон относительной влажности воздуха, %

от 20 до 85

- атмосферное давление, кПа

от 97,3 до 105,4

Средний срок службы, лет

4

Средняя наработка на отказ, циклов

- одноканальных

100000

- многоканальных

50000

Знак утверждения типа

наносится на упаковку с дозатором в виде наклейки, на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Дозатор

ЕЬ^^

1 шт.

Универсальное зарядное устройство

-

1 шт.

Многофункциональный ключ

-

1 шт.

Образцы наконечников ClipTip

-

1-3 шт.

Кольцо уплотнительное

-

1 шт.

Пенал упаковочный

-

1 шт.

Литий-ионный аккумулятор

-

1 шт.

Руководство по эксплуатации (РЭ)

-

1 экз.

Методика поверки

МП 2301-0155-2017

1 экз.

Примечания

1    Поставка может осуществляться в любых сочетаниях дозаторов и соответствующих им наконечников.

2    По требованию потребителя наконечники поставляются по отдельному заказу, в отдельной упаковке.

Поверка

осуществляется по документу МП 2301-0155-2016 «Дозаторы пипеточные электронные, одно-и многоканальные «Е1-СНрТ1р». Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 24.05.2016 г.

Основные средства поверки: весы лабораторные специального класса точности по ГОСТ OIML R76-1-2011; термометр с диапазоном измерения от 0 до +50°С с погрешностью не более ±0,1°С; вода дистиллированная по ГОСТ 6709-72, ГСССД 98-2000; барометр с диапазоном измерений от 80 до 160 кПа с погрешностью не более ±200 Па.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.470-82 ГСИ.Государственная поверочная схема для средств измерений объема жидкости.

Техническая документация изготовителя.

67230-17
Номер в ГРСИ РФ:
67230-17
Производитель / заявитель:
"Thermo Fisher Scientific Oy", Финляндия
Год регистрации:
2017
Cрок действия реестра:
06.04.2022
Похожие СИ
85773-22
85773-22
2022
DLAB SCIENTIFIC CO., LTD., Китай
Срок действия реестра: 07.06.2027
86493-22
86493-22
2022
Общество с ограниченной ответственностью "ЭКРОСХИМ" (ООО "ЭКРОСХИМ"), г. Санкт-Петербург
Срок действия реестра: 26.08.2027
81237-21
81237-21
2021
"BRAND GMBH + CO KG", Германия
Срок действия реестра: 10.03.2026
76032-19
76032-19
2019
"IKA-Werke GmbH & Co. KG", Германия
Срок действия реестра: 12.09.2029
73433-18
73433-18
2018
"Gilson SAS", Франция
Срок действия реестра: 04.12.2024
73432-18
73432-18
2018
"Gilson SAS", Франция
Срок действия реестра: 04.12.2024
35528-16
35528-16
2016
ООО "ЭКРОСХИМ", г.С.-Петербург; ООО "ЭКОХИМ", г.С.-Петербург
Срок действия реестра: 01.03.2021
43129-15
43129-15
2015
АО "Термо Фишер Сайентифик", г.С.-Петербург
Срок действия реестра: 27.01.2025
42483-15
42483-15
2015
"Thermo Fisher Scientific Oy", Финляндия
Срок действия реестра: 27.01.2025
42482-15
42482-15
2015
"Thermo Fisher Scientific Oy", Финляндия
Срок действия реестра: 27.02.2020
