| Номер в госреестре | 67232-17 |
| Наименование СИ | Модули преобразователей напряжения аналого-цифровые |
| Обозначение типа СИ | KRYPTON |
| Изготовитель | "DEWESoft d.o.o.", Словения |
| Год регистрации | 2017 |
| Срок свидетельства | 06.04.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули преобразователей напряжения аналого-цифровые KRYPTON (далее - модули) предназначены для измерений напряжения постоянного и переменного тока, сопротивления, а также температуры с применением платиновых термометров сопротивления и термопар.
Принцип действия модулей основан на согласовании, усилении, аналогово-цифровом преобразовании входных электрических сигналов, дальнейшей обработке информации в ПК, её регистрации и выдаче результатов измерений и расчетных величин на внешние устройства в виде, удобном для пользователя.
Модули выпускаются на основе унифицированных 24-битных дельта-сигма АЦП и конструктивно представляют собой малогабаритные модули в моноблочном алюминиевом корпусе с резиновыми защитными накладками. Степень защиты модулей от проникновения твердых предметов и воды IP67/IP65 (в зависимости от типов используемых разъемов). На передней панели корпуса расположены светодиодные индикаторы, разъемы аналоговых входов и/или цифровых входов/выходов, а также разъем интерфейса EhterCAT и разъем питания (8-контактные разъемы LEMO). Модули функционируют под управлением внешнего персонального компьютера (ПК). Обмен данными между модулем и внешним ПК осуществляется посредством Ehternet-соединения с помощью кабеля ECAT- PC RJ49.
Модули могут применятся как независимо, так и для формирования модульных систем. Модульная система формируется путем вертикального объединения модулей с помощью системы крепления (фиксирующий механизм). Программно между собой модули объединяются посредством интерфейса EhterCAT. В модульных системах могут применятся вспомогательные устройства: блоки синхронизации ECAT Sync Junction, распределительные коробки питания Power Junction, модули цифрового ввода/вывода KRYPTON/-16хDI, KRYPTON/-8xDI-8xDO, KRYPTON/-16xDO и пр. Дополнительно модули поддерживают интеграцию в системы, сформированные из модулей семейств Sirius EhterCAT и Sirius USB.
Обозначения входных каналов, указанных на модулях, в зависимости от функциональных возможностей и типов входных разъемов:
LV - аналоговые входы для измерений напряжения, разъемы типа BNC или 4-контактные разъемы LEMO.
STG - аналоговые входы для измерений напряжения, коэффициента преобразования мостовых, полумостовых, четвертьмостовых (120/350 Ом) 3-х проводных схем (внутренний шунт 100 кОм), разъемы типа DB9.
ТН - аналоговые входы для измерений напряжения, температуры с применением термопар, разъемы типа Mini Thermocouple (медные).
RTD - аналоговые входы для измерений напряжения, сопротивления, температуры с применением платиновых термометров сопротивления (ПТС), 8-контактные разъемы LEMO.
Дополнительные индексы в обозначении модулей: / - изолированные входы с гальванической развязкой (KRYPTON/); 3х, 4х, 8х, 16х - количество входных каналов в модуле. Примеры обозначений:
KRYPTON/-16хТН - 16-канальный модуль с аналоговыми входами типа ТН, входы изолированные, с гальванической развязкой.
KRYPTON-3хSTG - 3-канальный модуль с аналоговыми входами типа STG, входы с дифференциальным подключением.

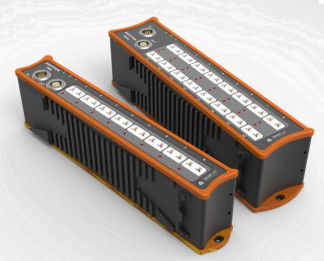

Общий вид модулей приведен на рисунках 1 - 4. Пломбирование модулей не предусмотрено.
Модули работают под управлением программного обеспечения (ПО) DEWESoft, которое выполняет следующие функции:
- управление режимами функционирования модулей;
- считывание из модулей измерительной информации;
- визуализацию измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «Средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | DEWESoft |
| Номер версии ПО (идентификационный код) | не ниже 7.2 |
| Цифровой идентификатор ПО | CDF6BD44 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Модули KRYPTONi-8xTH, KRYPTONi-16xTH | |
| Диапазоны измерений напряжения постоянного тока, В | ±0,1; ±1,0 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, мкВ | ±(2 10-4-U+10) |
| где U - измеренное значение напряжения, мкВ | |
| Поддерживаемые типы термопар | K, J, T, R, S, E, N, B |
| Разрешение (цена наименьшего разряда) при измерении температуры, °С | 0,001 |
| Пределы допускаемой абсолютной погрешности измерений температуры с применением термопар, без учета погрешностей термопар и компенсации холодного спая, °С | ±(2-10-4-Т+0,5) |
| где Т - измеренное значение температуры, °С | |
| Максимальная частота опроса, Гц | 100 |
| Количество измерительных каналов, шт.: модули KRYPTON 8хTH модули KRYPTON 16хШ | 8 16 |
| Модули KRYPTONi-4xLV, KRYPTONi-8xLV | |
| Диапазон измерений напряжения постоянного тока и амплитудных значений переменного тока, В | ±100 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и амплитудных значений напряжения переменного тока на частоте 1 кГц, мВ | ±(3-10-4-U+5) |
| Ширина полосы пропускания по уровню минус 3 дБ в диапазоне частот дискретизации Fs от 1 до 20 кГц, кГц, не менее | 0,49-Fs |
| Количество измерительных каналов, шт.: модули KRYPTON-4хLV модули KRYPTON-8хLV | 4 8 |
| Модули KRYPTON-3xSTG | |
| Диапазоны измерений напряжения постоянного тока и амплитудных значений переменного тока, В | ±10; ±1; ±0,1; ±0,01 |
| Ширина полосы пропускания по уровню минус 3 дБ в диапазоне частот дискретизации Fs от 1 до 20 кГц, кГц, не менее | 0,49-Fs |
| Наименование характеристики | Значение |
| Динамический диапазон при частоте дискретизации 10 кГц, дБ, не менее: в диапазонах измерений ±10 и ±1 В в диапазоне измерений ±0,1 В в диапазоне измерений ±0,01 В | 139 129 114 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±1 В в диапазоне измерений ±0,1 В в диапазоне измерений ±0,01 В | ±(3-10-4-U+2) ±(3-10'4'U+0,2) ±(3 10-4U+0,1) ± ( 3 • 1 0 -4U+0,01) |
| где U - измеренное значение напряжения постоянного тока или амплитудное значение напряжения переменного тока, мВ | |
| Устанавливаемые значения напряжения возбуждения постоянного тока, В | 0; 1; 2,5; 5; 10; 15 |
| Количество измерительных каналов, шт. | 3 |
| Модули KRYPTONi-8xRTD | |
| Диапазон измерений напряжения постоянного тока, В | ±0,1; 1,0 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, мВ | ±(210-4U+10) |
| где U - измеренное значение напряжения, мВ | |
| Верхние пределы диапазона измерений сопротивления постоянному току, Ом | 1000; 10000 |
| Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, Ом: в диапазоне измерений 1000 Ом в диапазоне измерений 10000 Ом | ±(210-4R+0,1) ±(210-4R+1) |
| где R - измеренное значение сопротивления постоянному току, Ом | |
| Номинальные значения сопротивлений ПТС, Ом | 100, 200, 500, 1000, 2000 |
| Пределы допускаемой абсолютной погрешности измерений температуры с применением ПТС, без учета погрешности ПТС, °С | ±(5 10-4Т+0,02) |
| Максимальная частота опроса, Гц | 100 |
| Количество измерительных каналов, шт. | 8 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В | от 6 до 50 |
| Максимальная потребляемая мощность, Вт, не более | 20 |
| Габаритные размеры модулей (длина х ширина х высота), мм, не более: - одинарный модуль - двойной модуль (КЕ.УРТО№-8хЬУ, ^УРТО№-16хТН) | 212 х 39 х 55 213 х 54 х 55 |
| Масса, кг, не более: - одинарный модуль - двойной модуль | о о" ^ |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 25 °С, % | от -40 до +85 до 98 |
наносится на заднюю панель модулей в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Модуль преобразователей напряжения аналого-цифровой KRYPTON | - | 1 шт. |
| Блок питания AC-DC | - | 1 шт. |
| Специальное программное обеспечение | DEWESoft | 1 USB-носитель |
| Комплект кабелей | - | 1 компл. |
| Руководство по эксплуатации | КРИПТ ОН.01-2017.РЭ | 1 экз. |
| Паспорт | КРИПТОН.01-2017.ПС | 1 экз. |
| Методика поверки | КРИПТОН.01 -2017.МП | 1 экз. |
осуществляется по документу КРИПТОН.01-2017.МП «Инструкция. Модули преобразователей напряжения аналого-цифровые KRYPTON. Методика поверки.», утвержденному ООО «КИА» 02 марта 2017 г.
Основные средства поверки:
- калибратор многофункциональный Calibro 140 (рег. № 39949-08);
- магазин электрических сопротивлений Р4834 (рег. № 11326-88).
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик поверяемых модулей с требуемой точностью.
Знак поверки наносится на заднюю панель модуля в виде наклейки.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к модулям преобразователей напряжения аналого-цифровым KRYPTON
ГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ Р 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления
ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 10 до 10 Гц
ГОСТ 6651-2009 ГСИ. Термометры сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
