| Номер в госреестре | 67237-17 |
| Наименование СИ | Системы видеоизмерительные |
| Обозначение типа СИ | Quick Scope серии 359 и Quick Image серии 361 |
| Изготовитель | "Mitutoyo Corporation", Япония |
| Год регистрации | 2017 |
| Срок свидетельства | 14.04.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы видеоизмерительные Quick Scope серии 359 и Quick Image серии 361 (далее -системы) предназначены для бесконтактных измерений линейных размеров деталей.
Принцип действия систем основан на оптическом визирном методе, при котором для нахождения координат точки на детали необходимо совместить неподвижное перекрестие на экране персонального компьютера (далее - ПК), подключенного к системам, с изображением измеряемого элемента детали, проецируемым на экран ПК при помощи видеокамеры.

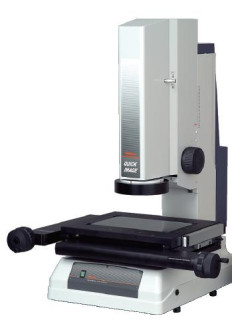

Системы серий 361 изготавливают следующих модификацией: QI-A и QI-B (рис.1). Каждая из модификаций имеет два исполнения (В и С), отличающиеся между собой как внешним видом, так и техническими характеристиками. Модификации в зависимости от размеров измерительного стола имеет несколько типоразмеров.
Системы состоят из основания, на котором установлены вертикальная колонна (все модификации кроме QS-Z моторизованный) или портал (QS-Z моторизованный) и измерительный столик. На колонне или портале подвижно закреплена оптическая система. Органы управления настройкой освещения, увеличением, регулировкой яркости расположены на отдельном блоке управления и/или в окне программного обеспечения (далее - ПО), установленного на ПК. Благодаря наличию системы линз рассматриваемый предмет наблюдается на экране ПК в виде прямого изображения, и все перемещения измеряемого предмета воспринимаются соответственно действительным направлениям перемещений. Для измерений по оси Z системы серий 359 оснащены измерительной шкалой по оси Z.
Перемещение измерительного столика осуществляется вручную (все, кроме модификации QS-Z моторизованный) и автоматизировано (модификация QS-Z моторизованный).
Перемещение оптической системы по оси Z осуществляется вручную (все, кроме модификаций QS-Z моторизованный и QS-Z с автофокусом) и автоматизировано (модификации QS-L моторизованный и QS-Z с автофокусом).
Освещение измеряемой детали осуществляется при помощи трех типов подсветки: контурной (из-под измерительного столика), отраженной (через объектив) и кольцевой.
Системы серии 359 модификации QS-E оснащены объективом с фиксированным увеличением и зум-объективом (с возможностью ступенчатого изменения увеличения) соответственно, имеют возможность проводить измерения по осям X-Y-Z, перемещение по осям осуществляется вручную и в зависимости от диапазонов измерений изготавливаются 3 типоразмеров.
Системы серии 359 модификации QS-L оснащены зум-объективом (с возможностью ступенчатого изменения увеличения), имеют возможность проводить измерения по осям X-Y-Z, перемещение по осям осуществляется вручную и в зависимости от диапазонов измерений изготавливаются 3 типоразмеров.
Системы серии 359 модификации QS-L с автофокусом оснащены зум-объективом (с возможностью ступенчатого изменения увеличения), имеют возможность проводить измерения по осям X-Y-Z, перемещение по осям осуществляется вручную (оси X-Y) и автоматизировано (ось Z) и в зависимости от диапазонов измерений изготавливаются 3 типоразмеров.
Системы серии 359 модификации QS-Z моторизованный оснащены зум-объективом (с возможностью ступенчатого изменения увеличения), имеют возможность проводить измерения по осям X-Y-Z, перемещение по осям осуществляется автоматизировано и в зависимости от диапазонов измерений изготавливается 2 типоразмеров.
Системы серий 361 отличаются установленной видео камерой, оснащены объективом с фиксированным увеличением, имеют возможность проводить измерения по осям X-Y, перемещение по осям осуществляется вручную и в зависимости от диапазонов измерений изготавливается 5 типоразмеров.
Системы серии 359 маркируют следующим образом (таблица 2):
QI-A - QI-АXXYYМ,
QI-B - QMXXYYH
где XX и YY - диапазон измерений по осям X, Y в см, M - тип исполнения (В или С).
Системы серии 359 изготавливают следующих модификацией: QS-E, QS-L, QS-L с автофокусом и QS-Z моторизованный (рис.2). Модификации в зависимости от размеров измерительного стола имеет несколько типоразмеров.
Каждая модификация (кроме QS-Z моторизованный) имеет следующую маркировку на корпусе системы (таблица 3):
QS-E - QS-EXXYYB,
QS-L - QS-LXXYYZB,
QS-L с автофокусом - QS-LXXYYBZAFB,
где XX и YY - диапазон измерений по осям X, Y в см,
Модификация QS-Z моторизованный маркируется следующим: QS-YYYZ, где YYY диапазон измерений в мм по оси Y.
(а) (б)
Пломбирование систем видеоизмерительных Quick Scope серии 359 и Quick Image серии 361 не предусмотрено.
Системы серии 361 оснащены программным обеспечением QIPAK, системы серии 359 -программным обеспечением QSPAK. Программное обеспечение разработано для конкретных измерительных задач и также осуществляет функции управления процессом измерений.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Системы серии 361 | Системы серии 359 |
| Идентификационное наименование ПО | QIPAK | QSPAK |
| Номер версии (идентификационный номер ПО) | ^3.Х | ^3.Х |
| Цифровой идентификатор ПО | - | - |
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Защитой ПО являются лицензионные файлы, жестко привязанные к МАС адресу сетевой карты процессорного блока компьютера или флеш-ключу, что позволяет предотвратить неавторизованное использование ПО. Защита программного обеспечения приборов соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2
Метрологические и технические характеристики систем серии 361
| Маркировка | Диапазоны измерений, мм | Размер поля зрения, мм | Пределы допускаемой абсолютной погрешности линейных измерений по осям X, Y, мкм (L длина перемещения в мм)* | Пределы допускаемой абсолютной погрешности в поле зрения, мкм* | Г абаритные размеры, мм, не более | Масса, кг | ||||
| x | У | длина | ширина | высота | ||||||
| Нормальный режим | Высокоточный режим | |||||||||
| QI-A исполнения В | ||||||||||
| QI-AIOIOE | От 0 до 100 | От 0 до 100 | 32x24 | ±(5,0 + 0,08L) | ±8 | ±5 | 535 | 715 | 761 | 70 |
| QI-A2010В | От 0 до 200 | От 0 до 100 | 626 | 715 | 767 | 74 | ||||
| QI^O^ | От 0 до 200 | От 0 до 170 | 632 | 860 | 870 | 140 | ||||
| QI-АЗОПВ | От 0 до 300 | От 0 до 170 | 682 | 860 | 870 | 148 | ||||
| QI-A4020В | От 0 до 400 | От 0 до 200 | 757 | 875 | 870 | 154 | ||||
| QI-A исполнения С | ||||||||||
| QI-A1010С | От 0 до 100 | От 0 до 100 | 32x24 | ±(3,5 + 0,02L) | ±4 | ±2 | 535 | 715 | 781 | 70 |
| QI-A2010С | От 0 до 200 | От 0 до 100 | 624 | 715 | 787 | 74 | ||||
| QI-A2017С | От 0 до 200 | От 0 до 170 | 632 | 860 | 830 | 140 | ||||
| QI-A3017С | От 0 до 300 | От 0 до 170 | 682 | 860 | 830 | 148 | ||||
| QI-A4020С | От 0 до 400 | От 0 до 200 | 757 | 875 | 830 | 154 | ||||
| QI-B исполнения В | ||||||||||
| QI-БЮЮВ | От 0 до 100 | От 0 до 100 | 12,8x9,6 | ±(5,0 + 0,08L) | ±4 | ±2,7 | 535 | 715 | 761 | 70 |
| QI-B2010В | От 0 до 200 | От 0 до 100 | 626 | 715 | 767 | 74 | ||||
| QI-B2017В | От 0 до 200 | От 0 до 170 | 632 | 860 | 870 | 140 | ||||
| QI-B3017В | От 0 до 300 | От 0 до 170 | 682 | 860 | 870 | 148 | ||||
| QI-B4020В | От 0 до 400 | От 0 до 200 | 757 | 875 | 870 | 154 | ||||
| QI-B исполнения С | ||||||||||
| QI-B1010С | От 0 до 100 | От 0 до 100 | 12,8x9,6 | ±(3,5 + 0,02L) | ±3 | ±1,5 | 535 | 715 | 781 | 70 |
| QI-B2010С | От 0 до 200 | От 0 до 100 | 624 | 715 | 787 | 74 | ||||
| QI-B2017С | От 0 до 200 | От 0 до 170 | 632 | 860 | 830 | 140 | ||||
| QI-B3017С | От 0 до 300 | От 0 до 170 | 682 | 860 | 830 | 148 | ||||
| QI-B4020С | От 0 до 400 | От 0 до 200 | 757 | 875 | 830 | 154 | ||||
| Маркировка | Диапазоны измерений, мм | Пределы допускаемой абсолютной погрешности линейных измерений по осям X, Y, мкм (L длина перемещения в мм)* | Пределы допускаемой абсолютной погрешности линейных измерений по осям Z, мкм (L длина перемещения в мм)* | Г абаритные размеры, мм, не более | Масса, кг | ||||
| x | У | z | длина | ширина | высота | ||||
| QS-E | |||||||||
| QS-E2010E | От 0 до 200 | От 0 до 100 | От 0 до 150 | ±(3,0 + 0,02L) | ±(5,0 + 0,04L) | 624 | 769 | 722 | 66 |
| QS-E3017E | От 0 до 300 | От 0 до 170 | От 0 до 150 | 682 | 837 | 916 | 134 | ||
| QS-E4020E | От 0 до 400 | От 0 до 200 | От 0 до 150 | 757 | 837 | 930 | 146 | ||
| QS-L | |||||||||
| QS-L2010ZE | От 0 до 200 | От 0 до 100 | От 0 до 150 | ±(2,5 + 0,02L) | ±(5,0 + 0,04L) | 624 | 769 | 722 | 72 |
| QS-L3017ZE | От 0 до 300 | От 0 до 170 | От 0 до 150 | 682 | 837 | 916 | 140 | ||
| QS-L4020ZE | От 0 до 400 | От 0 до 200 | От 0 до 150 | 757 | 837 | 930 | 146 | ||
| QS-L автофокусом | |||||||||
| QS-L2010AFE | От 0 до 200 | От 0 до 100 | От 0 до 150 | ±(2,5 + 0,02L) | ±(5,0 +0,006L) | 624 | 769 | 722 | 66 |
| QS-L3017AFE | От 0 до 300 | От 0 до 170 | От 0 до 150 | 682 | 837 | 916 | 134 | ||
| QS-L4020AFE | От 0 до 400 | От 0 до 200 | От 0 до 150 | 757 | 837 | 930 | 140 | ||
| QS-Z моторизованный | |||||||||
| QS-200Z | От 0 до 200 | От 0 до 200 | От 0 до 100 | ±(2,5 +0,006L) | ±(5,0 +0,006L) | 465 | 815 | 663 | 76 |
| QS-250Z | От 0 до 200 | От 0 до 250 | От 0 до 100 | 465 | 815 | 663 | 76 | ||
* при оптическом увеличении 2,5 крат и более.
Таблица 4 - Технические характеристики систем
| Модификации | Системы серии 361 | Системы серии 359 | ||
| QS-Е, QS-L | QS-L c автофокусом | QS-Z моторизованный | ||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, не более, % | от +15 до +25 80 | от +15 до +25 80 | от +15 до +25 80 | от +15 до +25 80 |
| Требования к электропитанию - напряжение питания, E - частота, Гц - максимальная потребляемая мощность, Вт | от 205 до 235 от 50 до 60 200 | от 205 до 235 от 50 до 60 160 | от 205 до 235 от 50 до 60 400 | от 205 до 235 от 50 до 60 500 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 5 - Комплектность средств измерений
| Наименование | Кол-во | Примечание |
| Система | 1 шт. | |
| Пульт управления | 1 шт. | только для систем серии 359 |
| Программное обеспечение | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | 1 экз. | |
| Персональный компьютер | 1 шт. | опционально |
осуществляется по документу МП № 203-30-2016 «Системы видеоизмерительные Quick Scope серии 359 и Quick Image серии 361. Методика поверки», утвержденному ФГУП «ВНИИМС» 8 июля 2016 г.
Основные средства поверки:
- меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011;
- меры длины штриховые (стеклянные) 2-го разряда по ГОСТ Р 8.763-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1-10-9 ...50 м и длин волн в диапазоне 0,2 ... 50 мкм Техническая документация Mitutoyo Corporation, Япония
| Зарегистрировано поверок | 57 |
| Поверителей | 13 |
| Актуальность данных | 21.11.2024 |
