| Номер в госреестре | 67238-17 |
| Наименование СИ | Толщиномеры покрытий |
| Обозначение типа СИ | SaluTron |
| Изготовитель | "SaluTron Messtechnik GmbH", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 14.04.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Толщиномеры покрытий SaluTron (далее - толщиномеры) предназначены для измерений толщины неферромагнитных электропроводящих и диэлектрических покрытий на ферромагнитных основаниях и толщины неферромагнитных покрытий (электропроводящих и диэлектрических) на электропроводящих неферромагнитных основаниях.
Принцип действия толщиномеров основан на вихретоковом и магнитоиндукционном методах измерений толщины покрытий.
Магнитоиндукционный метод заключается в измерении магнитного сопротивления участка цепи, образованного датчиком и подложкой из магнитного металла (Fe), зависящего от толщины немагнитного покрытия. Метод применяют для неферромагнитных металлических и неметаллических покрытий на ферромагнитных металлах.
Вихретоковый метод заключается в регистрации взаимодействия собственного электромагнитного поля преобразователя с электромагнитным полем вихревых токов, наводимых этим преобразователем в детали и зависящих от электрофизических и геометрических параметров основного металла и покрытия. Метод применяют для диэлектрических и электропроводящих покрытий на неферромагнитных металлах (NFe).
Конструктивно толщиномеры состоят из электронного блока и датчика. В электронный блок встроены панель с кнопками управления и дисплей.
Датчики могут быть выносными, подключаемыми к электронному блоку при помощи кабеля, или интегрированными в корпус электронного блока.
На головке датчика сделан V-образный паз для проведения измерений на штангах, трубах и других сферических поверхностях радиусом кривизны не менее 5 мм.
Модификации толщиномеров различаются типом подключаемых датчиков, способом их подключения, а также диапазонами измерений и пределами допускаемых погрешностей.
Толщиномер SaluTron D2X имеет возможность передачи результатов измерений на переносной ИК-принтер или компьютер через последовательный интерфейс USB/RS232. Опция является дополнительной, определяется Заказчиком.
Основные отличия модификаций приведены в таблице 1.
Таблица 1 - Основные отличия модификаций толщиномеров
| Наименование модификации | Наличие магнитоиндукционного метода | Наличие вихретокового метода | Конструкция датчика |
| SaluTron D1 | + | + | сменный, выносной |
| SaluTron D2X | + | + | сменный, выносной |
| SaluTron ComBi D3 | + | + | встроенный |
| SaluTron D4 | + | - | встроенный |
| SaluTron D5 | - | + | встроенный |

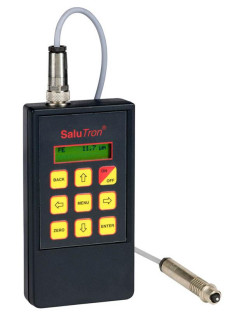

Общий вид толщиномеров разных модификаций приведен на рисунках 1 - 4.
Пломбирование толщиномеров не предусмотрено.
Электрическое питание толщиномеров автономное. Осуществляется от устанавливаемых в электронный блок не перезаряжаемых элементов питания либо аккумуляторов. Возможны модификации электронных блоков, отличающиеся внешним видом.
Толщиномеры имеют встроенное программное обеспечение (ПО).
Программное обеспечение толщиномеров выполняет следующие функции: выбор и настройка режимов измерений толщиномеров, обработка результатов измерений, контроль напряжения питания.
Конструкция толщиномеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.007 - 2014.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ST-FGC-Dn |
| Номер версии (идентификационный номер) ПО | Dn-02.001 и выше |
| Цифровой идентификатор ПО | — |
Таблица 3 - Метрологические характеристики толщиномеров
| Наименование характеристики | Значение характеристики | |
| Диапазон измерения толщины покрытия, мкм | магнитоиндукцион | вихретоковый |
| модификаций: | ный метод (Fe) | метод (NFe) |
| SaluTron D1 | от 0 до 1950 | от 0 до 800 |
| SaluTron D2X | от 0 до 1950 | от 0 до 800 |
| SaluTron ComBi D3 | от 0 до 3300 | от 0 до 3300 |
| SaluTron D4 | от 0 до 4800 | — |
| SaluTron D5 | — | от 0 до 4800 |
| Пределы допускаемой абсолютной погрешности | ||
| измерений толщины покрытия, мкм | ||
| SaluT ron D1, SaluT ron D2X | ||
| в диапазоне от 0 до 100 мкм включ. | ±(1,5 + 0,02H*) | |
| в диапазоне св 100 до 1000 мкм включ. | ±(2 + 0,02H) | |
| в диапазоне св. 1000 до 1950 мкм включ. | + 0 ±( | 0,02H) |
| SaluTron ComBi D3 | ||
| в диапазоне от 0 до 100 мкм включ. | ±(1,5 + | Я ,0 0, |
| в диапазоне св. 100 до 1000 мкм включ. | ±(2 + 0,03H) | |
| в диапазоне св. 1000 до 3300 мкм включ. | ±(10 + | ,0 0, |
| SaluTron D4, SaluTron D5 | ||
| в диапазоне от 0 до 100 мкм включ. | ±(1,5 + | 0,03H) |
| в диапазоне св. 100 до 1000 мкм включ. | ±(2 + 0,03H) | |
| в диапазоне св. 1000 до 3300 мкм включ. | + 0 ±( | 0,03H) |
| в диапазоне св. 3300 до 4800 мкм включ. | ±( 4 о + | 0,03h) |
| Цена единицы наименьшего разряда, мкм | ||
| в диапазоне от 0 до 99,9 мкм включ. | 0,1 | |
| в диапазоне от 100 до 999 мкм включ. | 1 | |
| в диапазоне свыше 1000 мкм | 10 | |
| Минимальный диаметр основания, мм | ||
| SaluTron D1, SaluTron D2X | 10 | |
| SaluTron ComBi D3, SaluTron D4, SaluTron D5 | 20 | |
| Минимальная толщина основания, мм | ||
| ферромагнитного (Fe) | 0,20 | |
| неферромагнитного (NFe) | 0,10 | |
| * где Н - значение толщины, мкм | ||
| Значение характеристики | |||
| Наименование характеристики | SaluTron D1 | SaluTron D2X | SaluTron ComBi D3, SaluTron D4, SaluTron D5 |
| Г абаритные размеры электронного блока, мм, не более | |||
| - высота | 22 | 35 | 38 |
| - ширина - длина | 65 120 | 80 150 | 58 118 |
| Габаритные размеры датчика, мм, не более | |||
| - длина | 100 | ||
| - диаметр | 20 | ||
| Масса электронного блока, кг, не более | 0,15 | 0,30 | 0,15 |
| Масса датчика, кг, не более | 0,15 | ||
| Напряжение питания, В | от 2,4 до 3,0 (две батареи АА) | от 9,0 до 7,5 | |
| Средняя наработка на отказ, ч, не менее | 1000 | ||
| Температура окружающей среды, °С: | |||
| - эксплуатация | от 0 до + 60 | ||
| - хранение Относительная влажность воздуха, %, | от - 10 до + 60 80 | ||
| не более | |||
наносится на табличку на корпусе электронного блока толщиномера типографским способом с нанесением защитного полимерного покрытия, на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Электронный блок | 1 шт. | |
| Датчик (для модификаций D1, D2X) | Определяется заказчиком | |
| Элементы питания (комплект, установлен в электронном блоке) | 1 комплект | |
| Чехол со встроенными «нулевыми» основаниями (Fe и/или NFe) | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| «ГСИ. Толщиномеры покрытий SaluTron» | МП 159-261-2016 | 1 экз. |
осуществляется по документу МП 159-261-2016 «ГСИ. Толщиномеры покрытий SaluTron. Методика поверки», утвержденному ФГУП «УНИИМ» 15 февраля 2017 г.
Основные средства поверки:
рабочий эталон 2 разряда по Р 50.2.006-2001 (комплект мер толщины покрытий ELCOMETER 990, рег.№ 37535-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационных документах.
Р 50.2.006-2001 ГСИ. Государственная поверочная схема для средств измерений толщины покрытий в диапазоне от 1 до 20000 мкм.
Техническая документация изготовителя «SaluTron Messtechnik GmbH», Германия.
