| Номер в госреестре | 67239-17 |
| Наименование СИ | Гайковерты аккумуляторные |
| Обозначение типа СИ | PLARAD DА1 |
| Изготовитель | "Maschinenfabrik Wagner GmbH & Co. KG", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 14.04.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Гайковерты аккумуляторные PLARAD DА1 (далее - гайковерты) предназначены для воспроизведения крутящего момента силы с установленной погрешностью при затяжке резьбовых соединений.
Конструктивно гайковерты состоят из корпуса с рукояткой, на которой находятся кнопка запуска и кнопка выбора направления вращения при создании крутящего момента силы, кнопки переключения ступеней коробки передач и потенциометра находящейся на корпусе, с помощью которой устанавливается необходимый крутящий момент силы, реакционного упора, редуктора и хвостовика с присоединительным квадратом. Внутри корпуса расположен механизм регулировки значения крутящего момента силы и механизм, который срабатывает при достижении установленного значения крутящего момента силы. Гайковерты воспроизводят крутящий момента силы по и против часовой стрелки. Гайковерты работают от аккумуляторной батареи.
Принцип действия гайковертов основан на измерении электрического сигнала разбаланса тензорезисторов, соединенных в мостовую схему и расположенных на чувствительном элементе гайковерта.
Обозначение модификации: PLARAD DА1-X: DА1 - обозначение гайковертов по каталогу производителя, Х - цифра, обозначающая верхний предел измерений крутящего момента силы. Гайковерты отличаются диапазонами измерений крутящего момента силы и габаритными размерами.

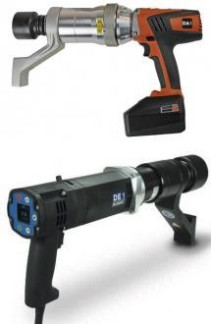

Внешний вид гайковертов аккумуляторных PLARAD DА1 представлен на рисунке 1.
Таблица
| Модифи кация | Диапазон индикации крутящего момента силы, Нм | Диапазон измерений крутящего момента силы, Нм | Пределы допускаемой относительной погрешности измерений крутящего момента силы, % | Размер присоединительных элементов, Д х Ш, мм | Габаритные размеры, длина, мм, не более | Масса, кг, не более |
| DA1-05 | от 130 до 550 | от 200 до 550 | ±4 | 19x19 | 347 | 5,1 |
| DA1-10 | от 130 до 1000 | от 200 до 1000 | ±4 | 25,4x25,4 | 351 | 5,2 |
| DA1-13 | от 275 до 1300 | от 275 до 1300 | ±4 | 25,4x25,4 | 363 | 6,2 |
| DA1-30 | от 285 до 3000 | от 285 до 3000 | ±4 | 25,4x25,4 | 410 | 7,9 |
| DA1-47 | от 470 до 4700 | от 470 до 4700 | ±4 | 38,1x38,1 | 435 | 10,4 |
| Условия эксплуатации: - рабочий диапазон температур, °С | от -10 до +45 | |||||
| Средний срок службы, лет | 5 | |||||
наносится на корпус гайковерта методом наклейки (место нанесения представлено на Рисунке 1) и на титульный лист руководства по эксплуатации типографским способом.
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Гайковерт аккумуляторный PLARAD DA1 (модификация по заказу) | 1 шт. | |
| Реакционный упор | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Дополнительные комплектующие элементы (насадки, удлинители, вставки приварочные кольца, головки, упоры) | * - по отдельному заказу | |
| Методика поверки | РТ-МП-4017-445-2016 | 1 экз. |
осуществляется по документу РТ-МП-4017-445-2016 «ГСИ. Гайковерты аккумуляторные PLARADDA1. Методика поверки», утверждённому ФБУ «Ростест-Москва» 05.12.2016 г. Основное средство поверки:
- измеритель крутящего момента силы PH-20a-2^", относительная погрешность ±1 %, (регистрационный номер 55697-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
ГОСТ Р 8.752-2011 ГСИ. Государственная поверочная схема средств измерений крутящего момента силы
Техническая документация Maschinenfabrik Wagner GmbH & Co.KG, Г ермания
| Зарегистрировано поверок | 9 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
