Государственный реестр средств измерений

Твердомеры Роквелла 2000Т, 2000R, 2000S, 574T, 574R, 574S, 67241-17

67241-17
Твердомеры Роквелла 2000Т, 2000R, 2000S, 574T, 574R, 574S (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла и Супер-Роквелла в соответствии с ГОСТ 9013-59, ГОСТ 22975-78.
Документы
Карточка СИ
Номер в госреестре 67241-17
Наименование СИ Твердомеры Роквелла
Обозначение типа СИ 2000Т, 2000R, 2000S, 574T, 574R, 574S
Изготовитель "Buehler, An ITW Company", США
Год регистрации 2017
Срок свидетельства 14.04.2022
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать

Назначение

Твердомеры Роквелла 2000Т, 2000R, 2000S, 574T, 574R, 574S (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла и Супер-Роквелла в соответствии с ГОСТ 9013-59, ГОСТ 22975-78.

Описание

Принцип действия твердомеров основан на статическом вдавливании алмазного конусного или стального шарикового наконечников с последующим измерением глубины внедрения наконечника.

Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.

В модификациях 2000T, 574Т поддерживаются шкалы Роквелла и Супер-Роквелла; в модификациях 2000R, 574R - шкалы Роквелла; в модификациях 2000S, 574S - шкалы Супер-Роквелла.

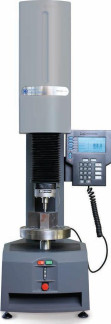

Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунках 1, 2 и 3.

Твердомеры 2000Т, 2000R, 2000S    Твердомеры 574T, 574R, 574S

Рисунок 2 - Задняя панель твердомеров

Программное обеспечение

Встроенное программное обеспечение (ПО) используется для управления работой твердомера, а также для визуального отображения, хранения и статистической обработки результатов измерений.

Идентификационные признаки (данные) ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Твердомеры 2000Т, 2000R, 2000S

Твердомеры 574T, 574R, 574S

Идентификационное наименование ПО

Firmware RB2000

R574

Номер версии (идентификационный номер) ПО

не ниже v. 1.0

не ниже v. 3-8.7

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

-

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Конструкция твердомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Технические характеристики

Испытательные нагрузки по шкалам Роквелла и Супер-Роквелла, а также пределы допускаемой относительной погрешности нагрузок приведены в таблице 2.

Таблица 2 - Метрологические характеристики испытательных нагрузок

Шкалы твердости

Нагрузки, Н

Пределы допускаемой относительной погрешности, %

основная

предвари

тельная

предварительных нагрузок

основных

нагрузок

Шкала Роквелла для твердомеров 2000Т, 2000R, 574Т, 574R

HRA

588,4

98,07

±2,0

±0,5

HRB

980,7

HRC

1472

Шкалы твердости

Нагрузки, Н

Пределы допускаемой относительной погрешности, %

основная

предвари

тельная

предварительных нагрузок

основных

нагрузок

Шкала Супер Роквелла для твердомеров 2000Т, 2000S, 574T, 574S

HR15N

147,1

29,42

±2,0

±0,66

HR30N

294,2

HR45N

441,3

HR15T

147,1

HR30T

294,2

HR45T

441,3

Диапазоны измерений твердости по шкалам Роквелла и Супер-Роквелла и соответствующие им пределы допускаемой абсолютной погрешности твердомеров приведены в таблице 3.

Таблица 3 - Метрологические характеристики твердомеров

Шкалы твердости

Диапазон измерений твёрдости

Пределы допускаемой абсолютной погрешности твердомеров

Шкала Роквелла для твердомеров 2000Т, 2000R, 574Т, 574

)

\

HRA

от 70 HRA до 93 HRA

±1,2 HRA

HRB

от 25 HRB до 80 HRB

±3,0 HRB

от 80 HRB до 100 HRB

±2,0 HRB

HRC

от 20 HRC до 35 HRC

±2,0 HRC

от 35 HRC до 55 HRC

±1,5 HRC

от 55 HRC до 70 HRC

±1,0 HRC

Шкала Супер-Роквелла для твердомеров 2000Т, 2000S, 574г

Г, 574S

HR15N

от 70 HR15N до 94 HR15N

±1,0 HR15N

HR30N

от 40 HR30N до 76 HR30N

±2,0 HR30N

от 76 HR30N до 86 HR30N

±1,0 HR30N

HR45N

от 40 HR45N до 78 HR45N

±2,0 HR45N

HR15T

от 62 HR15T до 93 HR15T

± 3,0 HR15T

HR30T

от 45 HR30T до 70 HR30T

±3,0 HR30T

от 70 HR30T до 82 HR30T

±2,0 HR30T

HR45T

от 42 HR45T до 72 HR45T

± 3,0 HR45T

Технические характеристики твердомеров приведены в таблице 4.

Таблица 4 - Технические характеристики твердомеров

Наименование характеристики

Значение

характеристики

Условия эксплуатации:

-температура окружающего воздуха, °С

- относительная влажность окружающего воздуха, %, не более

от +10 до +35 80

Электропитание:

-    напряжение переменного тока, В

-    частота переменного тока, Гц

220 ±22 50±0,5

Таблица 5 - Габаритные размеры и масса твердомеров

Твердомеры 574S, 574T, 574R

Твердомеры 2000S, 2000R, 2000T

Длина, мм, не более

566

590

Ширина, мм, не более

292

343

Высота, мм, не более

934

1334

Масса, кг, не более

75

113

Знак утверждения типа

наносится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.

Комплектность

Комплектность твердомеров приведена в таблице 5.

Таблица 5 - Комплектность твердомеров

Наименование

Количество,

шт.

Примечание

Твердомер Роквелла 2000Т, или 2000R, или 2000S, или 574T, или 574R, или 574S

1

по заказу

Стол для испытаний плоский, диаметр 63 мм

1

Шариковый наконечник, диаметр 1,588 мм

1

Руководство по эксплуатации 2000Т, 2000R, 2000S - 01РЭ или 574T, 574R, 574S - 01 РЭ

1

по заказу

Поверка

осуществляется по ГОСТ 8.398-80 «ГСИ. Приборы для измерения твёрдости металлов и сплавов. Методы и средства поверки».

Основные средства поверки - эталонные меры твёрдости с метрологическими характеристиками 2 разряда по ГОСТ 9031-75 со значениями:

-    (25±5) HRC; (45±5) HRC; (65±5) HRC; (90±10) ИЯВ; (83±3) HRA;

-    (92±2) HR15N; (45±5) HR30N; (80±4) HR30N; (49±6) HR45N; (50±5) HR30Т; (76±6) HR30Т.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых микротвердомеров с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

Сведения о методах измерений

приведены в эксплуатационной документации.

Нормативные документы

ГОСТ 8.064-94 «ГСИ. Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер-Роквелла»

ГОСТ 9013-59 «Металлы и сплавы. Метод измерения твёрдости по Роквеллу. Шкалы А,

В, С»

ГОСТ 22975-78 «Металлы и сплавы. Метод измерения твёрдости по Роквеллу при малых нагрузках (по Супер-Роквеллу)»

ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования» Техническая документация фирмы-изготовителя
