| Номер в госреестре | 67242-17 |
| Наименование СИ | Динамометры электронные |
| Обозначение типа СИ | ДЭС |
| Изготовитель | Нижегородское ОАО "Гидромаш", г.Нижний Новгород |
| Год регистрации | 2017 |
| Срок свидетельства | 14.04.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Динамометры электронные ДЭС (далее - динамометры) предназначены для измерений и регистрации статической и динамической силы сжатия при автоматизации исследовательских статических и динамических технологических процессов на НОАО «Гидромаш».
Принцип действия динамометров основан на преобразовании измеренных сигналов мВ/В в цифровую форму и передачи измерительных данных по цифровому интерфейсу ETHERNET или FireWire в компьютерную систему, результаты измерений обрабатываются программой «Catman», позволяющей строить функцию преобразования.
Конструктивно динамометры состоит из датчиков силоизмерительных тензорезисторных ДПС (ДПС4-СД12, ДПС10-СД30, ДПС10-СД50), соединенных кабелем с усилителем измерительным Quantum MX840 (Регистрационный № 41587-12).
Результаты измерений выводятся на компьютер с установленным программным обеспечением, питание динамометра осуществляется через разъем USB от усилителя Quantum MX840.
Динамометры выпускаются в следующих модификациях ДЭС-12, ДЭС-30, ДЭС-50, которые отличаются диапазонами измерений.
Таблица 1 - Комплектность динамометров
Пломбирование динамометров электронных ДЭС не предусмотрено.
| Обозначение модификации динамометра | Обозначение датчика | Верхний предел измерения датчиков (ВПИ) в составе динамометров, кН |
| ДЭС - 12 | ДПС4-СД12 | 120 |
| ДЭС- 30 | ДПС10-СД30 | 300 |
| ДЭС - 50 | ДПС10-СД50 | 500 |

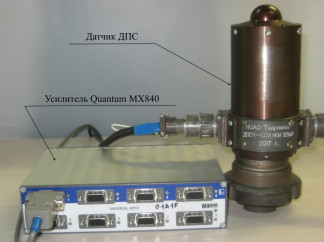

Общий вид динамометра электронного ДЭС представлен на рисунке 1.
Программное обеспечение (ПО) является составной частью динамометра, позволяющее пользователю работать в следующих режимах:
- подготовка к измерениям;
- режим текущего измерения;
- режим пиковых значений;
- режим установки поля допуска силы сжатия.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Программное обеспечение динамометров защищено от преднамеренных изменений паролем и исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | QuantumX Firmware |
| Номер версии (идентификационный номер) ПО | не ниже 1.17.6.0 |
| Цифровой идентификатор ПО | -- |
| Идентификационное наименование ПО | QuantumX Assistant.exe |
| Номер версии (идентификационный номер) ПО | MD 5 |
| Цифровой идентификатор ПО | 9e3e36d820497694ff7aabd98226492d |
Таблица 3 - Метрологические характеристики
| Наименование параметра | Значение | ||
| ДЭС-12 | ДЭС-30 | ДЭС-50 | |
| Вид измеряемой силы | сжатие | ||
| Нижний предел измерений, кН | 20 | 30 | 50 |
| Верхний предел измерений, кН | 120 | 300 | 500 |
| Пределы допускаемой приведенной погрешности измерения силы от ВПИ, % | ±2,0 | ||
| Дискретность, Н | 1 | ||
Таблица 4 - Основные технические характеристики
| Наименование параметра | Значение | ||
| ДЭС-12 | ДЭС-30 | ДЭС-50 | |
| Напряжение питания от сети постоянного тока: - датчика силоизмерительного, В - усилителя, В | от 1 до 5 от 10 до 30 | ||
| Потребляемая мощность динамометра, не более, Вт | 0,15 | ||
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха | +10 до +40 до 75 % при 35 °С | ||
| Диапазон температур хранения, °С | -40 до +40 | ||
| Г абаритные размеры датчика, не более, мм | 150 х 67 | 180 х 85 | 180 х 85 |
| Г абаритные размеры усилителя, не более, мм | 200 х 52,5 х 122 | ||
| Масса динамометра, не более, кг | 3 | 5 | 5 |
| Средняя наработка на отказ, циклов | 100 | ||
наносится на наклейку на корпус динамометра и на титульные листы эксплуатационной документации, в правом верхнем углу, типографским способом.
Таблица 5 - Комплектность динамометра электронного ДЭС
| Наименование | Обозначение | Количество |
| Динамометр электронный | ДЭС (модификация) | 1 шт. |
| Кабель соединительный | - | 1 шт. |
| Руководство по эксплуатации | 4273-023-07510514-2015 РЭ | 1 экз. |
| Паспорт | 4273-023-07510514-2015 ПС | 1 экз. |
| Методика поверки | Динамометры электронные ДЭС | 1 экз. |
осуществляется по документу МП 67242-17 «Динамометры электронные ДЭС. Методика поверки», утвержденному ФБУ «Нижегородский ЦСМ» 13 мая 2016 г.
Основные средства поверки:
- силовоспроизводящая машина 3 разряда по ГОСТ 8.640-2014, диапазон воспроизведения силы (20 - 500) кН, предел доверительных границ относительной суммарной погрешности 5 =1,0 %, регистрационный номер 41099-09.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска клейма наносится на свидетельство о поверке или паспорт.
приведены в эксплуатационном документе.
ГОСТ 8.640 - 2014 ГСИ. Государственная поверочная схема для средств измерений силы. 4273-023-07510514-2015 ТУ Динамометры электронные ДЭС. Технические условия.
