| Номер в госреестре | 67245-17 |
| Наименование СИ | Системы виброизмерительные |
| Обозначение типа СИ | ВИС-32 |
| Изготовитель | ФГУП "ВНИИ физико-технических и радиотехнических измерений" (ВНИИФТРИ), пос.Менделеево |
| Год регистрации | 2017 |
| Срок свидетельства | 14.04.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы виброизмерительные ВИС-32 (далее системы) предназначены для обеспечения многоканальных синхронных измерений (совместно с первичными преобразователями) виброа-кустических характеристик и характеристик внешнего гидроакустического поля различных объектов с использованием спектрально - корреляционного (в том числе взаимного) анализа.
Принцип действия систем основан на преобразовании аналоговых сигналов, поступающих с первичных измерительных преобразователей (в состав системы не входят), в цифровые коды и их последующей регистрации и обработке по заданным алгоритмам.

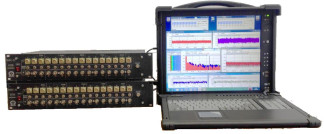

Конструктивно система состоит из блока питания и коммутации БПК (аналоговая часть) и переносного компьютера (программно-цифровая часть). БПК состоит из двух независимых модулей, конструктивно выполненных в стандартном корпусе ect 19260 2UB(HH) и обеспечивает питание первичных измерительных преобразователей (ПИП) и согласование аналоговых измерительных сигналов с аналого-цифровым преобразователями (АЦП). К соединителям, расположенным на передней панели модулей БПК подключаются первичные преобразователи. Переносной компьютер с двумя встроенными АЦП предназначен для преобразования аналоговых сигналов в цифровые коды и для работы с установленным программным обеспечением. Система имеет встроенный в переносной компьютер генератор сигналов, разработанный на базе цифроаналогового преобразователя (ЦАП) с собственным программным обеспечением. Вид климатического исполнения систем УХЛ 4.2 по ГОСТ 15150-69.
Программное обеспечение (ПО) «Комплекс программного обеспечения ВИС-32» МГФК.00584-01 предназначено для управления режимами работы аппаратуры системы, сбора, обработки и отображения измерительной информации.
Дистрибутив ПО для каждого комплекта аппаратуры системы поставляется на компакт-диске и через сеть интернет не обновляется.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Идентификационные данные (признаки) ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные (признаки) ПО
| Идентификационные данные (признаки) | Комплекс программного обеспечения ВИС-32 |
| Идентификационное наименование ПО | МГФК.00584-01 |
| Номер версии (идентификационный номер) ПО | 01 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «низкий» по Р 50.02.077-2014.
приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики систем
| Наименование характеристики | Значение характеристики |
| Количество измерительных каналов | 32 |
| Типы входов измерительных каналов: - измерительные каналы с недифференциальным входом по напряжению - измерительные каналы с недифференциальным входом по напряжению с питанием ПИП типа ICP | 32 32 |
| Рабочий диапазон частот, Гц: - для измерительных каналов с недифференциальным входом по напряжению: а) в режиме узкополосного анализа сигналов б) в режиме третьоктавного анализа сигналов - для измерительных каналов с недифференциальным входом по напряжению с питанием ПИП типа ICP: а) в режиме узкополосного анализа сигналов б) в режиме третьоктавного анализа сигналов | от 0,2 до 20000 от 0,63 до 31500 от 0,5 до 20000 от 0,63 до 31500 |
| Неравномерность АЧХ для измерительных каналов с недифференциальным входом по напряжению в диапазоне частот от 1 до 20000 Г ц, дБ, не более | 0,2 |
| Спад частотной характеристики для измерительных каналов с недифференциальным входом по напряжению в диапазоне частот от 1 до 0,2 Гц, дБ, не более | 3 |
| Неравномерность АЧХ для измерительных каналов с недифференциальным входом по напряжению с питанием ПИП типа ICP в диапазоне частот от 2 до 20000 Гц, дБ, не более | 0,2 |
| Наименование характеристики | Значение характеристики |
| Спад частотной характеристики для измерительных каналов с недифференциальным входом по напряжению с питанием ПИП типа ICP в диапазоне частот от 2 до 0,5 Гц, дБ, не более | 2 |
| Динамический диапазон измерений мощности переменного электрического тока в узких полосах частот, дБ, не менее | 90 |
| Верхний предел измерения электрического сигнала (относительно 1 мкВ), не менее, дБ | 130 |
| Пределы допускаемой относительной погрешности измерений мощности переменного электрического тока: - в узких полосах частот, дБ - в третьоктавных полосах частот, дБ | ±0,2 ±0,2 |
| Пределы допускаемой относительной погрешности измерений напряжения переменного электрического тока: | |
| - в узких полосах частот, дБ | ±0,2 |
| - в третьоктавных полосах частот, дБ | ±0,2 |
| Коэффициент нелинейных искажений сигнала при максимальном входном сигнале 3,162 В (эфф), %, не более | 0,002 |
| Межканальная временная задержка при синхронных измерениях, мкс, не более | 1 |
| Затухание элайзинговой составляющей сигнала в рабочем диапазоне частот, дБ, не менее | 95 |
| Межканальное переходное затухание, дБ, не менее | 90 |
| Разрядность АЦП с параллельным опросом данных по каждому измерительному каналу | 24 |
| Тип генерируемых сигналов встроенного генератора: - гармонический; - белый гауссовский шум | |
| Параметры встроенного генератора в режиме формирования гармонического сигнала: - диапазон частот, Гц - пределы допускаемой относительной погрешности установки частоты сигнала, % - коэффициент нелинейных искажений, %, не более - диапазон действующих напряжений, В - пределы допускаемой относительной погрешности установки напряжения переменного тока, %: а) в диапазоне частот от 0,2 до 1 Гц включ. б) в диапазоне частот св. 1 Гц до 20 кГц включ. в) в диапазоне частот св. 20 до 30 кГц включ. | от 0,2 до 30000 ±0,001 0,002 от 0,01 до 3,162 ±3 ±1 ±2 |
| Параметры встроенного генератора в режиме формирования шумового сигнала: - диапазон частот, Гц - спектральная плотность напряжения шума (при выходном напряжении сигнала 1 В), мкВ^Гц | от 1 до 30000 4226,8±100 |
| Наименование характеристики | Значение характеристики |
| Г абаритные размеры БПК (длина х ширина х высота), мм, не более | 485x275x180 |
| Масса БПК, кг, не более | 12 |
| Параметры электропитания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50±1 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха (при температуре окружающего воздуха 25 °С), %, не более | от 5 до 35 80 |
наносится в верхнем левом углу формуляра типографским или компьютерным способом, на корпус системы в виде наклейки.
Комплект поставки приведен в таблице 4.
Таблица4 - Комплект поставки
| Обозначение изделия | Наименование изделия | Кол- во |
| 1 Система виброизмерительная ВИС-32 в составе: | 1 | |
| 1.1 Переносной компьютер iROBO-4000-73i4RH | 1 | |
| МГФК.468347.073 | 1.2 Блок питания и коммутации БПК | 1 |
| 2 Операционная система Windows 7 32 bit | 1 | |
| МГФК.00584-01 | 3 Комплекс программного обеспечения ВИС-32 | 1 |
| МГФК.468831.007 | 4 Фильтр верхних частот ФВЧ-1 | 1 |
| МГФК.434441.006 | 5 Переходник | 1 |
| МГФК.685623.048 | 6 Жгут сигнальный ЖС | 2 |
| 7 Кабель сетевой SC2-1 | 2 | |
| 8 Эксплуатационная документация согласно ведомости МГФК.411734.064 ВЭ | 1 | |
| 651-16-22 МП | 9 Методика поверки | 1 |
| Примечание. 1 Допускается применять другие марки и типы компьютеров, имеющие технические характеристики не хуже чем у промышленного компьютера iROBO-4000-73i4RH. 2 По решению Заказчика допускается поставка системы с одним АЦП и одним модулем из состава БПК | ||
осуществляется по документу 651-16-22 МП «Системы виброизмерительные ВИС-32. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 20.12.2016 г.
Основные средства поверки:
- генератор сигналов сложной формы со сверхнизким уровнем искажений DS360, рег. № 45344-10;
- мультиметр Agilent 3458А, рег. № 25900-03;
- аттенюатор образцовый ступенчатый АО-4, рег. № 8491-81, диапазон часто от 0 до 200 кГц; диапазон ослаблений от 0 до 90 дБ
- частотомер GFC-8270H, рег. № 19818-00.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых систем с требуемой точностью.
Знак поверки наносится на переднюю панель модуля БПК в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
Система виброизмерительная ВИС-32. Технические условия МГФК.411734.064 ТУ.
