| Номер в госреестре | 67247-17 |
| Наименование СИ | Копры маятниковые |
| Обозначение типа СИ | серий Impact P |
| Изготовитель | "S.A.E. IBERTEST", Испания |
| Год регистрации | 2017 |
| Срок свидетельства | 14.04.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Копры маятниковые серий Impact P, Impact D (далее - копры) предназначены для измерений энергии, требуемой для разрушения образцов, при испытании на двухопорный изгиб, консольный изгиб, ударное растяжение, для определения ударной вязкости металлов, пластмасс и других материалов.
Принцип действия копров основан на измерении величины энергии, затраченной на разрушение образца молотом маятника, которая определяется как разность потенциальной энергии маятника в начале падения и потенциальной энергии маятника в точке максимального подъема молота после разбития образца. Значение потенциальной энергии определяется массой и длиной маятника, а также углом его отклонения от вертикальной оси.
Конструктивно копры состоят из станины с вертикальной стойкой, маятника, механизма спуска и торможения маятника, датчика угла отклонения маятника, модуля управления и обработки данных.
В верхней части вертикальной стойки в шарикоподшипниках закреплена ось, на которой подвешен маятник с бойком. Под вертикальной стойкой на основании находятся опоры для размещения испытуемого образца.
К оси вращения маятника через механическую передачу присоединен датчик угла отклонения маятника, который определяет угол падения (отклонения маятника до удара) и угол подъёма маятника после разрушения образца. Получаемая с данного датчика информация обрабатывается и отображается на дисплее модуля управления и обработки данных, расположенном на корпусе копров.
Модуль управления и обработки данных предназначен для управления работой копров, проведения настройки, калибровки, установки видов испытаний и их параметров, отображения результатов измерений с возможностью вывода данных на внешние устройства. Модуль управления и обработки данных выполнен в виде блока с сенсорным дисплеем и имеет порты для подключения внешних устройств. Калибровочные и установочные данные сохраняются в энергонезависимой памяти.
Копры могут быть укомплектованы персональным компьютером, сменными маятниками, механизмом поднятия маятника, защитным кожухом с системой блокировки спуска маятника при открытых дверях и запуска испытания по их закрытию. Также копры могут оснащаться опцией изменяемого угла подъема маятника, а также опцией инструментированного бойка.
Выпускаемые модификации копров различаются дизайном, техническими и метрологическими характеристиками.
Общий вид копров приведён на рисунках 1 - 2.

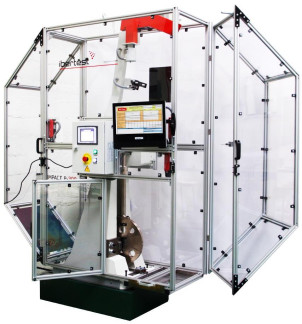

Рисунок 1 - Общий вид копров маятниковых Рисунок 2 - Общий вид копров маятниковых серии Impact P серии Impact D
Пломбирование копров не предусмотрено.
Для работы с копрами маятниковыми серий Impact P, Impact D применяется встроенное программное обеспечение (далее - ВПО). ВПО служит для управления функциональными возможностями копров, а также для обработки и отображения результатов измерений.
Уровень защиты ВПО «Средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | ВПО |
| Номер версии (идентификационный номер ПО), не ниже | 3.00 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики копров маятниковых серии Impact P
| Наименование характеристики | Значение | |||||||||||
| Модификация | Impact P-50 | Impact P-75 | Impact P-150 | Impact P-165 | Impact P-300 | |||||||
| Номинальное значение потенциальной энергии маятника, Дж | 50 | 50 | 75 | 50 | 75 | 150 | 165 | 50 | 75 | 150 | 165 | 300 |
| Пределы допускаемого отклонения запаса потенциальной энергии маятника от номинального значения, % | ±0,5 | |||||||||||
| Потеря энергии при свободном качании маятника за половину полного колебания, % | 0,5 | |||||||||||
| Пределы допускаемой абсолютной погрешности измерений энергии, Дж | ±0,50 | ±0,75 | ±050 | ±0,75 | ±1,50 | ±1,65 | ±0,50 | ±0,75 | ±1,50 | ±1,65 | ±3,00 | |
Таблица 3 - Метрологические характеристики копров маятниковых серии Impact P
| Наименование характеристики | Значение | |||||||||||
| Модификация | Impact P-450 | Impact P-750 | ||||||||||
| Номинальное значение потенциальной энергии маятника, Дж | 50 | 75 | 150 | 165 | 300 | 450 | 50 75 | 150 | 165 | 300 | 450 | 750 |
| Пределы допускаемого отклонения запаса потенциальной энергии маятника от номинального значения, % | ±0,5 | |||||||||||
| Потеря энергии при свободном качании маятника за половину полного колебания, % | 0,5 | |||||||||||
| Пределы допускаемой абсолютной погрешности измерений энергии, % | ±0,50 | ±0,75 | ±1,50 | ±1,65 | ±3,00 | ±4,50 | ±0,50 ±0,75 | ±1,50 | ±1,65 | ±3,00 | ±4,50 | ±7,50 |
| Наименование характеристики | Значение | ||||||||||||||
| Модификация | Impact D-1 | ||||||||||||||
| Номинальное значение потенциальной энергии маятника, Дж | 0,1 | 0,5 | 1 | 2 | 2,5 | 2,75 | 4 | 5 | 5,5 | 7,5 | 11 | 15 | 22 | 25 | 50 |
| Пределы допускаемого отклонения запаса потенциальной энергии маятника от номинального значения, % | ±1 | ±0,5 | |||||||||||||
| Потеря энергии при свободном качании маятника за половину полного колебания, % | 2 | 1 | 0,5 | ||||||||||||
| Пределы допускаемой абсолютной погрешности измерений энергии, % | ±0,00 1 | ±0,00 5 | ±0,01 | ±0,02 | ±0,03 | ±0,03 | ±0,04 | ±0,05 | ±0,06 | ±0,08 | ±0,11 | ±0,15 | ±0,22 | ±0,25 | ±0,5 |
Таблица 5 - Метрологические характеристики копров маятниковых серии Impact D-25
| Наименование характеристики | Значение | |||||||||||||
| Модификация | Impact D-25 | |||||||||||||
| Номинальное значение потенциальной энергии маятника, Дж | 0,1 | 0,5 | 1 | 2 | 2,5 | 2,75 | 4 | 5 | 5,5 | 7,5 | 11 | 15 | 22 | 25 |
| Пределы допускаемого отклонения запаса потенциальной энергии маятника от номинального значения, % | ±1 | ±0,5 | ||||||||||||
| Потеря энергии при свободном качании маятника за половину полного колебания, % | 2 | 1 | 0,5 | |||||||||||
| Пределы допускаемой относительной погрешности измерений энергии, % | ±0,00 1 | ±0,00 5 | ±0,01 | ±0,02 | ±0,03 | ±0,03 | ±0,04 | ±0,05 | ±0,06 | ±0,08 | ±0,11 | ±0,15 | ±0,22 | ±0,25 |
| Наименование характеристики | Значение | ||
| Модификация | Impact P-50 Impact P-75 Impact P-150 Impact P-165 Impact P-300 | Impact P-450 | Impact P-750 |
| Скорость движения маятника в момент удара, м/с | от 5,0 до 5,5 от 3,0 до 6,01 | ||
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220+10 % /380+10 % 220 -15 %/380 -15 % 50±1 | ||
| Потребляемая мощность, кВ • А, не более | 1,0 | 1,5 | |
| Габаритные размеры , мм, не более: - высота - ширина - длина | 2150 2200 920 | 2300 2400 1050 | |
| Масса, кг, не более | 800 | 950 | 1200 |
| Условия эксплуатации: - температура окружающей среды - относительная влажность, %, не более | от +10 до +35 85 | ||
| Средний срок службы, лет | 20 | ||
| 1 - для маятника с номинальным значением потенциальной энергии 165 Дж 2 - с учётом защитного кожуха | |||
Таблица 7 - Основные технические характеристики копров маятниковых серий Impact D
| Наименование характеристики | Значение |
| Модификация | Impact D-1, Impact D-25 |
| Скорость движения маятника в момент удара, м/с: | |
| - при испытаниях по методу Шарпи: - для копров с номинальным значением потенциальной энергии маятника от 0,1 до 5,0 Дж включ. | от 2,75 до 3,251/от 2,85 до 2,952 |
| - для копров с номинальным значением потенциальной энергии маятника 7,5 и 11,0 Дж | от 2,75 до 3,251/от 2,85 до 2,952/ от 3,75 до 4,253/от 3,75 до 3,854 |
| - для копров с номинальным значением потенциальной энергии маятника от 15 до 50 Дж включ. | от 3,75 до 4,253/от 3,75 до 3,854 |
| - при испытаниях по методу Изода | от 3,15 до 3,85 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | ^^гч + 10 % 220 -15 % 50±1 |
| Потребляемая мощность, кВ • А | 0,5 |
| Габаритные размеры5, мм, не более: - высота - ширина - длина | 1100 1140 500 |
| Масса, кг, не более | 290 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды - относительная влажность, %, не более | от +10 до +35 85 |
| Средний срок службы, лет | 20 |
| 1 - при испытаниях металлических образцов и номинальной длине маятника 0,230 м - при испытаниях пластиковых образцов и номинальной длине маятника 0,230 м 3 - при испытаниях металлических образцов и номинальной длине маятника 0,395 м 4 - при испытаниях пластиковых образцов и номинальной длине маятника 0,395 м 5 - с учётом защитного кожуха | |
наносится на раму копров методом наклеивания и на титульный лист руководства по эксплуатации типографским способом.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Копер маятниковый серий Impact P, Impact D | - | 1 шт. |
| Маятник сменный | - | по заказу |
| Держатель для установки образцов | - | по заказу |
| Шаблон установочный | - | по заказу |
| Кабели электрические (комплект) | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП АПМ 50-16 | 1 экз. |
осуществляется по документу МП АПМ 50-16 «Копры маятниковые серий Impact P, Impact D. Методика поверки», утверждённому ООО «Автопрогресс-М» 20.01.2017 г.
Основные средства поверки:
- весы неавтоматического действия по ГОСТ OIML R 76-1-2011, максимальная нагрузка - до 60 кг, класс точности - Средний;
- квадрант оптический КО-60М, (0-180)°, ПГ±30'', ТУЗ-3.1387-76.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация «S.A.E. IBERTEST», Испания.
| Зарегистрировано поверок | 6 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
