Номер в госреестре | 67250-17 |
Наименование СИ | Набор мер толщины покрытий золота на стали |
Изготовитель | АО "НПО ЭНЕРГОМАШ им.акад.В.П.Глушко", г.Химки |
Год регистрации | 2017 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Набор мер толщины покрытий золота на стали (далее по тексту - меры) предназначен для воспроизведения размера толщины покрытия и используется для настройки толщиномеров покрытий.
Принцип действия основан на воспроизведении заданных размеров толщины покрытий. Конструктивно мера представляет собой основание из стали с нанесенным на среднюю часть покрытием заданной толщины из золота. Набор состоит из девяти мер с разной толщиной покрытия. На каждую меру с торца нанесен номер.
Внешний вид мер показан на рисунке 1.

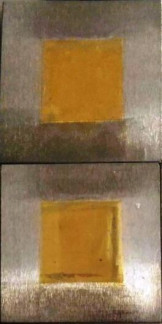

Рисунок 1 - Общий вид мер
Пломбирование наборов мер толщины покрытий золота на стали не предусмотрено.
отсутствует.
Таблица 1 - Метрологические и технические характеристики мер
Наименование характеристики | Значение |
Номинальные значения толщины покрытий в наборе, мкм | 2,5; 3,0; 3,5; 6,0; 7,0; 8,5; 10,5; 11,5; 13,0 |
Допускаемое отклонение действительных значений толщины покрытий от номинальных, %, не более | ±15 |
Пределы допускаемой абсолютной погрешности воспроизведения толщины покрытий, мкм | ±1 |
Наименование характеристики | Значение |
Г абаритные размеры основания, мм, не более | |
длина | 40 |
ширина | 40 |
высота | 10 |
Г абаритные размеры покрытия, мм, не более | |
длина | 20 |
ширина | 20 |
Масса меры, г, не более | 250 |
Диапазон рабочих температур, °С | от +15 до +25 |
наносится на футляр, в котором размещены меры, методом наклейки и на паспорт методом печати.
Таблица 2 - Комплектность набора мер толщины покрытий золота на стали
Наименование | Количество, шт. |
Набор мер толщины покрытий золота на стали | 1 |
Футляр | 1 |
Паспорт | 1 экз. |
осуществляется по МИ 1903-97 «Рекомендация. ГСИ. Эталоны толщины покрытий. Методика поверки».
Основное средство поверки: прибор для измерений текстуры поверхности, отклонения от формы дуги окружности, прямолинейности и радиуса дуги средней линии по методу наименьших квадратов Form Talysurf, эталон 1 разряда по Р 50.2.006-2001.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Р 50.2.006-2001 ГСИ. Государственная поверочная схема для средств измерений толщины покрытий в диапазоне от 1 до 20000 мкм
