| Номер в госреестре | 67251-17 |
| Наименование СИ | Набор мер толщины покрытий серебра на бронзе |
| Изготовитель | АО "НПО ЭНЕРГОМАШ им.акад.В.П.Глушко", г.Химки |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Набор мер толщины покрытий серебра на бронзе (далее по тексту - меры) предназначен для воспроизведения размера толщины покрытия и используется для настройки толщиномеров покрытий.
Принцип действия основан на воспроизведении заданных размеров толщины покрытий. Конструктивно мера представляет собой основание из бронзы с нанесенным на среднюю часть покрытием заданной толщины из серебра. Набор состоит из девяти мер с разной толщиной покрытия. На каждую меру с торца нанесен номер.
Внешний вид мер показан на рисунке 1.
Пломбирование набора мер толщины покрытий серебра на бронзе не предусмотрено.

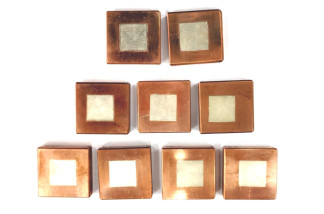

Рисунок 1 - Общий вид мер
отсутствует.
Таблица 1 - Метрологические и технические характеристики мер
| Наименование характеристики | Значение |
| Номинальные значения толщины покрытий в наборе, мкм | 10,5; 11,0; 14,5; 21,0; 27,5; 31,0; 32,0; 33,0; 43,0 |
| Допускаемое отклонение действительных значений толщины покрытий от номинальных, %, не более | ±15 |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности воспроизведения толщины покрытий, мкм | ±1 |
| Г абаритные размеры основания, мм, не более | |
| длина | 41 |
| ширина | 41 |
| высота | 11 |
| Г абаритные размеры покрытия, мм, не более | |
| длина | 20 |
| ширина | 20 |
| Масса меры, г, не более | 250 |
| Диапазон рабочих температур, °С | от +15 до +25 |
наносится на футляр, в котором размещены меры, методом наклейки и на паспорт методом печати.
| Таблица 2 - | Комплектность набора мер толщины покрытий сереб | ра на бронзе |
| Наименование | Количество, шт. | |
| Набор мер толщины покрытий серебра на бронзе | 1 | |
| Футляр | 1 | |
| Паспорт | 1 экз. | |
осуществляется по МИ 1903-97 «Рекомендация. ГСИ. Эталоны толщины покрытий. Методика поверки».
Основное средство поверки: прибор для измерений текстуры поверхности, отклонения от формы дуги окружности, прямолинейности и радиуса дуги средней линии по методу наименьших квадратов Form Talysurf, эталон 1 разряда по Р 50.2.006-2001.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Р 50.2.006-2001 ГСИ. Государственная поверочная схема для средств измерений толщины покрытий в диапазоне от 1 до 20 000 мкм
