| Номер в госреестре | 67253-17 |
| Наименование СИ | Реометры ротационные |
| Обозначение типа СИ | Discovery мод. НR-1, НR-2, НR-3 |
| Изготовитель | "TA Instruments - Waters LLC", США |
| Год регистрации | 2017 |
| Срок свидетельства | 14.04.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Реометры ротационные Discovery моделей НЯ-1, НЯ-2, НЯ-3 (далее - реометры) предназначены для измерений динамической вязкости.
Принцип действия реометров основан на измерения крутящего момента силы, необходимой для поддержания заданной скорости сдвига в измерительной системе, заполненной исследуемым веществом. Крутящий момент является величиной, пропорциональной вязкости образца.
Конструкционно реометры представляют собой модульную систему, состоящую из измерительного блока, включающего раму, подшипник на магнитной подвеске, мотор, оптический кодер, датчик осевой силы, автоматический механизм для контроля осевой силы, высокоточную электродинамическую компенсационную весовую систему с автоматической и ручной калибровкой и горизонтальную платформу с электронным приводом для удерживания и позиционирования образца, регулируемой программным обеспечением; цифровой термометр.
Данные о подготовке реометра к измерениям, температура ячейки, позиция платформы и результаты измерений выводятся на ПК.
Реометры ротационные Discovery выпускаются следующих моделей: HR-1, HR-2, HR-3, которые, по требованию заказчика, могут быть оснащены дополнительными приставками (УФ-приставка, кольцо Дью-Нуи и пр.). Фукционально реометры серии Discovery моделей HR-1, HR-2, HR-3 не отличаются. Пломбирование реометров не предусмотрено.

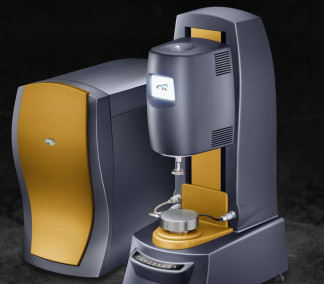

Общий вид средства измерений представлен на рисунке 1.
Реометры оснащены внешним программным обеспечением, позволяющим проводить настройку реометров и контролировать процесс измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на принтер.
Идентификационные данные программного обеспечения (ПО) реометра приведены в таблице 1.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TRIOS |
| Номер версии ПО (идентификационный номер ПО) | Не ниже 3 |
| Цифровой идентификатор ПО | OB9EE59A |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для модификации |
| HR-1 HR-2 HR-3 | |
| Диапазон измерений температуры в зависимости от »-» о/"ч типа термостатирующего устройства, С: - Пельтье-столик - столик с двойным Пельтье-элементом - концентрические цилиндры с Пельтье-элементом - концентрические цилиндры с электрическим нагревом - плоскости с электрическим нагревом - камера с контролируемой атмосферой | от -40 до +200 от -45 до +200 от -20 до +150 от +15 до +300 от -70 до +400 от -50 до +500 |
| Диапазон показаний температуры для всех типов »-» о/"ч термостатирующего устройства, С | от -160 до +600 |
| Пределы допускаемой абсолютной погрешности »-» о/"ч измерений температуры, С | ±1,0 |
| Диапазон показаний динамической вязкости, мПа-с | от 1 • 10-3 до 5-1013 |
| Диапазон измерений динамической вязкости, мПа-с | от 1 до 1,5^ 105 |
| Пределы допускаемой абсолютной погрешности измерений динамической вязкости, в диапазоне измерений от 1 до 10 мПа-с включ., мПа-с | ±0,5 |
| Пределы допускаемой относительной погрешности измерений динамической вязкости в диапазоне измерений св. 10 до 1 • 105 мПа-с, % | ±5,0 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение для модификации | ||
| HR-1 | HR-2 | HR-3 | |
| Диапазон скоростей вращения, рад/с | от 1 • 10-9 до 300 | ||
| Диапазон частот, Гц | от Ы0-/ до 100 | ||
| Разрешение смещения, нрад | 2 | 10 | 10 |
| Минимальный момент, нН-м | 20 | 10 | 0,5 |
| Максимальный момент, мН-м | 150 | 200 | 200 |
| Масса измерительного блока, кг, не более | 32 | ||
| Габаритные размеры основного блока, мм, не более - высота - ширина - длина | 760 420 320 | ||
| Наименование характеристики | Значение для модификации |
| HR-1 HR-2 HR-3 | |
| Габаритные размеры электронного блока, мм, не более - высота | 480 |
| - ширина | 440 |
| - длина | 260 |
| Параметры электрического питания: - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50/60 |
| Условия эксплуатации: - диапазон температуры окружающего воздуха, °С | от +18 до +22 |
| - диапазон относительной влажности воздуха, % | от 5 до 80 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Реометр ротационный Discovery определенной модели в соответствии с заказом | - | 1 |
| Дополнительные приставки | - | По заказу |
| Руководство по эксплуатации | - | 1 |
| Методика поверки | МП 49-251-2016 | 1 |
осуществляется по документу МП 49-251-2015 «ГСИ. Реометры ротационные Discovery моделей НЯ-1, НЯ-2, НЯ-3. Методика поверки», утвержденному ФГУП «УНИИМ» 20 декабря 2016 г. Основные средства поверки:
- ГСО 8586-2004, ГСО 8594-2004, ГСО 8597-2004, ГСО 8599-2004, ГСО 8603-2004, ГСО 8606-2004 (границы относительной погрешности (P=0,95) ±(0,2-0,3) %);
- рабочий эталон единицы температуры 3-го раряда по ГОСТ 8.558-2009, в диапазоне измерений от -50 до +500 оС.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на боковую часть измерительного блока реометра, как показано на рисунке 1 и на свидетельство о поверке в виде оттиска поверительного клейма.
приведены в эксплуатационном документе.
Техническая документация фирмы-изготовителя TA Instruments -Waters LLC, США.
