| Номер в госреестре | 67255-17 |
| Наименование СИ | Установка поверочная массомерная |
| Обозначение типа СИ | УПМ |
| Изготовитель | ООО НПК "Волга-Автоматика", г.Казань |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка поверочная массомерная УПМ предназначена для измерения, хранения и передачи единицы массового расхода и массы жидкости.
Принцип действия установки поверочной массомерной УПМ основан на использовании прямого метода динамических измерений массы жидкости с помощью расходомера массового.
Установка поверочная массомерная УПМ обеспечивает выполнение следующих основных функций:
- хранение и передачи единицы массового расхода (массы) жидкости;
- защита алгоритма и программы системы от несанкционированного доступа установкой паролей разного уровня доступа;
- регистрация и хранение результатов измерений, формирование отчетов.
Установка поверочная массомерная УПМ состоит из:
- расходомера массового Promass 83F (номер в Госреестре 15201-11);
- контроллера программируемого Simatic S7-400 (номер в Госреестре 15773-11) в комплекте с модулями счета 1Count24V/100kHz устройства распределительного ввода-вывода SIMATIC ET200 (номер в Госреестре 22734-11);
- манометра показывающего (номер в Госреестре 25913-08);
- термометра биметаллического БТ (номер в Госреестре 26221-08).
Контроллер программируемый Simatic S7-400 в комплекте с модулями счета 1Count24V/100kHz устройства распределительного ввода-вывода SIMATIC ET200 обеспечивает управление работой, автоматический сбор и обработку полученных показаний с автоматических средств измерений, входящих в установку поверочную массомерную УПМ и поверяемого средства измерений.

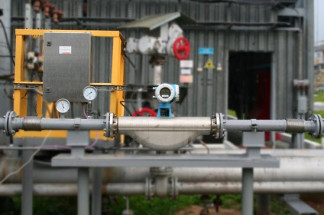

Общий вид установки поверочной массомерной УПМ представлен на рисунке 1.
Пломбирование установки поверочной массомерной УПМ осуществляется нанесением знака поверки в соответствии с требованиями, изложенными в описаниях типа на все средства измерений, входящие в состав установки поверочной массомерной УПМ и давлением на свинцовые (пластмассовые) пломбы, установленные на проволоках, пропущенных через отверстия одной шпильки на каждом фланцевом соединении расходомера массового.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки фланцевых соединений расходомера массового установки поверочной массомерной УПМ представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки фланцевых соединений расходомера массового установки поверочной массомерной УПМ
автономное.
Программное обеспечение установки поверочной массомерной УПМ (далее- ПО) предназначено для ведения автоматизированного сбора данных о накопленной массе с расходомеров массовых, управления регулирующими клапанами, ведения журнала регистрации системных событий, действий пользователя аварийных и предупредительных сообщений и его хранение в базе данных.
Метрологически значимая часть программного обеспечения состоит из следующих функциональных блоков: FB106 «RVAL» анализирует переменные процесса массовый расход, определяет пороги срабатывания; FB101 «PID_C» обеспечивает качество переходного процесса, исключает статические и динамические ошибки регулирования при поддержании заданного расхода; FB109 «CTRL» определяет расход продукта в зависимости от стадии налива; FB107 «PROMASS» собирает данные с функционального блока «RVAL» по переменным процесса, обеспечивает сброс накопленной массы нефтепродукта у счетчика-расходомера массового; FB65 «PVRK_IMP» предназначен для управления считыванием; FB114 «PVRK» выполняет пересчет полученных значений импульсного выхода массомера.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MarNPZ |
| Номер версии (идентификационный номер) ПО | v.1 |
| Цифровой идентификатор ПО функциональных блоков: | |
| «RVAL» | 0xF9A9 |
| «PID C» | 0xB6CA |
| «CTRL» | 0x63EE |
| «PROMASS» | 0xAD9F |
| «PVRK_IMP» | 0xC161 |
| «PVRK» | 0x1D81 |
ПО установки поверочной массомерной УПМ защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров путем ввода логина и пароля ведения журнала событий, доступного только для чтения. Доступ к метрологически значимой части ПО установки поверочной массомерной УПМ для пользователя закрыт. При изменении установленных параметров (исходных данных) в ПО установки поверочной массомерной УПМ обеспечивается подтверждением изменений, проверкой изменений на соответствие требованиям реализованных алгоритмов, при этом сообщения о событиях (изменениях) записывается в журнал событий, доступный только для чтения. Данные, содержащие результаты измерений, защищены от любых искажений путем кодирования.
ПО установки поверочной массомерной УПМ защищено от несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных с помощью системы паролей, ведения внутреннего журнала фиксации событий. Уровень защиты ПО установки поверочной массомерной УПМ от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений расхода жидкости, т/ч | от 20 до 180 |
| Пределы допускаемой относительной погрешности установки при измерении массы и массового расхода жидкости, % | ±0,1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочая среда | вода, товарная нефть нефтепродукты |
| Давление рабочей среды, МПа, не более | 1,6 |
| Диапазон температуры рабочей среды, С | от +5 до +120 |
| Диапазон кинематической вязкости рабочей среды, сСт | от 1,3 до 180 |
| Диапазон плотности рабочей среды, кг/м3 | от 700 до 990 |
| Напряжение питания, В | 220±22 |
| Частота переменного тока, Гц | 50 |
| Потребляемая мощность, В • А, не более | 140 |
| Габаритные размеры, мм, не более - длина | 2410 |
| - ширина | 350 |
| - высота | 545 |
| Масса, кг, не более | 120 |
| Условия окружающей среды: - диапазон температуры окружающей среды, °С | от +15 до +30 |
| - относительная влажность воздуха, %, при температуре +15 оС | до 95 |
| Средний срок службы, лет, не менее | 10 |
наносится на маркировочную табличку, закрепленную на корпусе установки поверочной массомерной УПМ методом лазерной маркировки или аппликацией, а также в верхнюю часть по центру титульного листа руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка поверочная массомерная УПМ | заводской №168-0001 | 1 шт. |
| Руководство по эксплуатации | 0168.00-АК1.ИЭ.001 | 1 экз. |
| Методика поверки | МП 0544-1-2016 | 1 экз. |
осуществляется по документу МП 0544-1-2016 «ГСИ. Установки поверочные массомерные УПМ. Методика поверки», утвержденному ФГУП «ВНИИР» 12.12.2016 г.
Основные средства поверки:
- вторичный эталон, согласно ГОСТ 8.142-2013 в диапазоне расходов жидкости соответствующему диапазону расходов поверяемой установки поверочной массомерной УПМ.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой установки поверочной массомерной УПМ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке установки поверочной массомерной УПМ, а также в соответствии с требованиями, изложенными в описаниях типа на все средства измерений и на свинцовые (пластмассовые) пломбы, установленные в соответствии с рисунком 2.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к установке поверочной массомерной УПМ
ГОСТ 8.142-2013 ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
