| Номер в госреестре | 67256-17 |
| Наименование СИ | Манометры |
| Обозначение типа СИ | WPG |
| Изготовитель | «Rosemount, Inc.», 8200 Market Boulevard, Chanhassen, MN 55317, USA (США); 6021 Innovation Boulevard, Shakopee, MN 55344, USA (США) Производственные площадки: Beijing Rosemount Far East Instrument Co. Ltd., Китай Адрес: Building No 1, South of Shengfa |
| Год регистрации | 2017 |
| Срок свидетельства | 14.04.2027 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры WPG (далее - манометры) предназначены для измерения давления абсолютного, избыточного и давления-разряжения (вакуум), обеспечивают непрерывное преобразование измеряемой величины в выходной цифровой сигнал на базе HART-протокола и беспроводного WirelessHART.
Измерительный механизм манометров прямого действия работает по принципу тензорезистивного эффекта. Основой механизма является тензорезистивный модуль на кремниевой подложке. Под воздействием давления происходит деформация модуля, вызывая при этом изменение электрического сопротивления его тензорезисторов, преобразуемое в цифровой код, пропорциональный приложенному давлению.
Микропроцессор манометра корректирует измеряемое значение в зависимости от индивидуальных особенностей тензомодуля, а также в зависимости от температуры окружающей и измеряемой среды. Откорректированное значение измеренного давления передаётся на стрелочный индикатор (для визуализации результатов) с помощью электромагнитного двигателя, а также преобразуется в выходной цифровой сигнал HART-протокола и беспроводной WirelessHART.
Манометры WPG имеют встроенный модуль питания, на лицевой панели установлен переключатель питания. При включении питания манометр проводит самокалибровку. Манометры WPG имеют следующие модели:
G - модель для измерения избыточного давления;
A - модель для измерения абсолютного давления;
V - модель для измерения давления-разряжения (вакуум);
С - модель для измерения избыточного давления и давления-разряжения (вакуум).

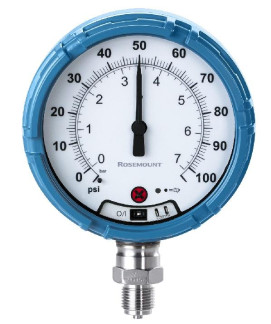

Общий вид манометра представлен на рисунке 1.
Манометры имеют встроенное программное обеспечение (далее - ПО), идентификационные данные которого приведены в таблице 1.
Программное обеспечение неизменяемое и несчитываемое.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | WPG REL |
| Номер версии (идентификационный номер) ПО | не ниже 3 |
| Цифровой идентификатор ПО | — |
Таблица 2 - Метрологические характеристики
| Диапазоны измерений, МПа: - избыточного и давления-разряжения (вакуум) - абсолютного давления | от -0,1 до +25,0 от 0 до 25 |
| Пределы допускаемой основной погрешности, приведённой к верхнему пределу измерений, % | ±0,5 |
| Вариация показаний | не превышает абсолютного значения допускаемой основной погрешности |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур приведённой к верхнему пределу измерений, на каждые 10 °C, % | ±0,3 |
| Предельно допускаемое рабочее избыточное давление, МПа | от 5,17 до 41,37 в зависимости от диапазона измерений |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +21 до +25; от 30 до 80; от 84,0 до 106,7 |
Таблица 3 - Основные технические характеристики
| Выходной сигнал | WirelessHART, HART |
| Электрическое питание, В | 3,6 |
| Г абаритные размеры, мм, не более - диаметр - длина | 144 191 |
| Масса, кг, не более | 0,82 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -40 до +85 от 0 до 95 от 84,0 до 106,7 |
| Маркировка взрывозащиты | Ex ia IIC T4 Ga |
| Степень защиты от воды и пыли по ГОСТ 14254-96 | IP66, IP67 |
наносится на табличку, прикреплённую к корпусу манометра способом, принятым на предприятии-изготовителе, а также типографским способом на титульный лист паспорта и руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во | Примечание |
| Манометр | 1 шт. | В соответствии с заказом | |
| Руководство по эксплуатации | 1 экз. * | ||
| Паспорт | 1 экз. | ||
| Методика поверки | МП-02-2016-20 | 1 экз.* | |
| Модуль питания | 1 шт. | ||
| Комплект монтажных частей | По заказу | ||
| * Допускается прилагать (в зависимости от заказа) 1 шт. на каждые 10 манометров, поставляемых в один адрес. | |||
осуществляется по документу МП-02-2016-20 «Манометры WPG. Методика поверки», утверждённому ФБУ «Челябинский ЦСМ» 29.12.2016 г.
Основные средства поверки:
- грузопоршневые манометры МП-60М, МП-600 (регистрационный номер 52189-16);
- калибраторы давления пневматические Метран-504 Воздух-II (регистрационный номер 31057-09);
- калибраторы давления пневматические Метран-505-Воздух-I (регистрационный номер 42701-09);
- задатчик разрежения Метран-503 Воздух (регистрационный номер 25940-03);
- манометр абсолютного давления МПА-15 (регистрационный номер 4222-74); Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки или оттиска поверительного клейма наносится на свидетельство о поверке или в паспорт.
приведены в эксплуатационном документе.
ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».
ГОСТ Р 8.840-2013 «ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1106 Па».
ГОСТ Р 8.802-2012 «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».
ГОСТ Р 8.906-2015 «ГСИ. Манометры показывающие. Эталонные средства измерений. Метрологические требования и методы испытаний».
Техническая документация фирмы «Emerson Process Management, Rosemount Inc», США.
