| Номер в госреестре | 67261-17 |
| Наименование СИ | Усилители измерительные |
| Обозначение типа СИ | RF |
| Изготовитель | "KMT - Kraus Messtechnik GmbH", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 14.04.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Усилители измерительные RF (далее по тексту - усилители) предназначены для измерений, преобразований и передачи аналоговых электрических сигналов внешним устройствам от первичных измерительных преобразователей, расположенных стационарно или на вращающихся элементах машин.
Принцип действия усилителей основан на преобразовании измеренных аналоговых электрических сигналов от первичных измерительных преобразователей (далее - датчики). Сигналы с датчиков усиливаются и проходят через низкочастотный фильтр. Далее сигналы поступают в аналого-цифровой преобразователь. Полученные импульсно-кодовые данные со всех каналов преобразуются в последовательный код в контроллере и передаются бесконтактно через телеметрический передатчик по радио, индуктивному или инфракрасному каналу на телеметрический приемник. Декодер осуществляет обратное преобразование всех сигналов в аналоговую форму и распределение по всем каналам.
Усилители состоят из блока питания и блока передачи данных, соединенные соответствующими кабелями. Блок питания и передачи данных могут размещаться как в едином усиленном металлическом корпусе, так и отдельно друг от друга в собственных компактных корпусах или подложках. Блок передачи данных состоит из измерительного модуля, контроллера (энкодера), телеметрического передатчика, телеметрического приемника или антенны и декодера.
Усилители выпускаются в нескольких модификациях различающихся техническими и метрологическими характеристиками, а так же конструктивными особенностями.
Структура обозначения модификаций: RF-x-y-z, где x - количество измерительных каналов; у - тип конструкции; z - вид передачи данных.
| Таблица 1 - Типы | конструкций |
| Обозначение | Тип конструкции |
| R-PCM-Rotate | Все элементы блока передачи данных за исключением приемника и декодера размещены в металлическом корпусе цилиндрической формы. Корпус конструктивно разделен на две части: вращающегося узла - ротора и статора. Ротор крепится к вращающейся части исследуемого объекта. |
| T-PCM | Измерительный модуль, энкодер и телеметрический передатчик размещаются в едином компактном корпусе прямоугольной формы. Корпус устанавливается на вращающуюся часть исследуемого объекта. |
| TEL-PCM | Измерительный модуль, энкодер и телеметрический передатчик размещаются в едином компактном корпусе прямоугольной формы. Корпус устанавливается на вращающуюся часть исследуемого объекта. |
| TEL-PCM-Flex | Все элементы блока передачи данных за исключением приемника и декодера размещаются на гибкой подложке. Подложка устанавливаются на вращающуюся часть исследуемого объекта. |
| MTP | Все элементы блока передачи данных за исключением приемника и декодера размещаются в собственных компактных прямоугольных корпусах. Корпуса устанавливаются на вращающуюся часть исследуемого объекта. |
| Обозначение | Тип конструкции |
| CTP-Rotate | Все элементы блока передачи данных за исключением приемника и декодера размещены в металлическом корпусе цилиндрической формы. В исполнении с инфракрасной передачей данных корпус конструктивно разделен на две части: вращающегося узла - ротора и статора. Ротор крепится к вращающейся части исследуемого объекта. В исполнении с радио передачей данных единый корпус с антенной крепится к вращающейся части исследуемого объекта. |
Таблица 2 - Виды передачи данных
| Обозначение | Вид передачи данных |
| HF | Передача данных по радио каналу |
| IND | Передача данных по индуктивному каналу |
| IR | Передача данных по инфракрасному каналу |

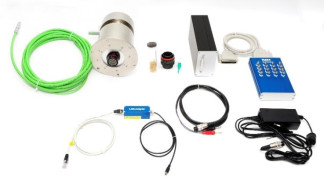

Общий вид усилителей представлен на рисунках 1-8. :. 1
Г
Рисунок 2 - Общий вид усилителей измерительных RF-x-T-PCM-IND
I
I
ъ
Рисунок 3 - Общий вид усилителей измерительных RF-x-TEL-PCM-IND
Рисунок 4 - Общий вид усилителей измерительных RF-x-TEL-PCM-Flex-IND
Пломбирование усилителей измерительных RF не предусмотрено.
Программное обеспечение (далее по тексту - ПО) подразделяется на встроенное программное обеспечение «MT-PRO-64 CONTROLLER» (далее по тексту - ВПО) и ПО «RemusLab», устанавливаемое на персональный компьютер.
ВПО записывается в энергонезависимую память усилителя во время производственного цикла на заводе-изготовителе и в процессе эксплуатации изменению не подлежит. ВПО контролирует базовые функции усилителя.
Устанавливаемое ПО «RemusLab» на персональный компьютер позволяет вводить калибровочные коэффициенты для первичных измерительных преобразователей, служит средством экспорта данных, средством визуализации полученных данных и их обработки.
Уровень защиты ВПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077 - 2014 - «высокий». Уровень защиты ПО «RemusLab» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077 - 2014 -«средний».
Идентификационные данные ПО усилителей представлены в таблицах 3 - 4.
| Идентификационное наименование ВПО | MT-PRO-64 CONTROLLER |
| Номер версии (идентификационный номер ВПО), не ниже | 3.13 |
| Цифровой идентификатор ВПО | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Таблица 4 - Идентификационные данные ПО «RemusLab»
| Идентификационное наименование ПО | RemusLab |
| Номер версии (идентификационный номер ПО), не ниже | 2.0.4.6 |
| Цифровой идентификатор ПО | 72EE8875 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 5 - Метрологические характеристики усилителей измерительных RF-x-R-PCM-Rotate-IR
| Наименование характеристики | Значение |
| Диапазоны коэффициента преобразования, мВ/В | от -1,25 до +1,25 от -2,5 до +2,5 от -5 до +5 от -10 до +10 от -20 до +20 |
| Пределы допускаемой приведенной погрешности к полному диапазону коэффициента преобразования, % | ±0,25 |
| Диапазон напряжения выходного сигнала, В | ±10 |
Таблица 6 - Метрологические характеристики усилителей измерительных RF-x-T-PCM-IND
| Наименование характеристики | Значение |
| Диапазоны коэффициента преобразования, мВ/В | от -0,3125 до +0,3125 от -0,625 до +0,625 от -1,25 до +1,25 от -2,5 до +2,5 от -5 до +5 от -10 до +10 |
| Пределы допускаемой приведенной погрешности к полному диапазону коэффициента преобразования, % | ±0,2 |
| Диапазон измерений температуры при подключении термопреобразователей сопротивления Pt100, °С | от -50 до +500 |
| Пределы допускаемой абсолютной погрешности измерений температуры при подключении термопреобразователей сопротивления Pt100, °С | ±1 |
| Диапазон напряжения выходного сигнала, В | ±10 |
Таблица 7 - Метрологические характеристики усилителей измерительных RF-x-TEL-PCM-IND
| Наименование характеристики | Значение |
| Диапазоны коэффициента преобразования, мВ/В | от -0,3125 до +0,3125 от -0,625 до +0,625 от -1,25 до +1,25 от -2,5 до +2,5 от -5 до +5 от -10 до +10 |
| Наименование характеристики | Значение |
| Пределы допускаемой приведенной погрешности к полному диапазону коэффициента преобразования, % | ±0,2 |
| Диапазон измерений температуры при подключении термоэлектрических преобразователей типа К, °С | от -50 до +1000 |
| Пределы допускаемой абсолютной погрешности измерений температуры при подключении термоэлектрических преобразователей типа К, °С | ±5 |
| Диапазоны измерений напряжения постоянного тока, В | от -5 до +5 от -10 до +10 |
| Пределы допускаемой приведенной погрешности к полному диапазону измерений напряжения постоянного тока, % | ±0,2 |
| Диапазон напряжения выходного сигнала, В | ±10 |
Таблица 8 - Метрологические характеристики усилителей измерительных RF-x-TEL-PCM-Flex-IND
| Наименование характеристики | Значение |
| Диапазоны коэффициента преобразования, мВ/В | от -0,3125 до +0,3125 от -0,625 до +0,625 от -1,25 до +1,25 от -2,5 до +2,5 от -5 до +5 от -10 до +10 |
| Пределы допускаемой приведенной погрешности к полному диапазону коэффициента преобразования, % | ±0,2 |
| Диапазон напряжения выходного сигнала, В | ±10 |
Таблица 9 - Метрологические характеристики усилителей измерительных RF-x-MTР-IND,
RF-x-MTР-HF
| Наименование характеристики | Значение |
| Диапазоны коэффициента преобразования, мВ/В | от -1,25 до +1,25 от -2,5 до +2,5 от -5 до +5 от -10 до +10 от -20 до +20 |
| Пределы допускаемой приведенной погрешности к полному диапазону коэффициента преобразования, % | ±0,2 |
| Диапазоны измерений напряжения постоянного тока, В | от -0,3125 до +0,3125 от -0,625 до +0,625 от -1,25 до +1,25 от -2,5 до +2,5 от -5 до +5 от -10 до +10 |
| Пределы допускаемой приведенной погрешности к полному диапазону измерений напряжения постоянного тока, % | ±0,2 |
| Диапазон измерений температуры при подключении термоэлектрических преобразователей типа К, °С | от -50 до +1000 |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерений температуры при подключении термоэлектрических преобразователей типа К, °С | ±2 |
| Диапазон измерений температуры при подключении термопреобразователей сопротивления Pt100, Pt1000 °С | от -100 до +600 |
| Пределы допускаемой абсолютной погрешности измерений температуры при подключении термопреобразователей сопротивления Pt100, Pt1000^ | ±1,2 |
| Диапазон напряжения выходного сигнала, В | ±10 |
Таблица 10 - Метрологические характеристики усилителей измерительных RF-x-CTP-Rotate-IR,
RF -x-CTP-Rotate-HF
| Наименование характеристики | Значение |
| Диапазоны коэффициента преобразования, мВ/В | от - 1,25 до + 1,25 от - 2,5 до + 2,5 от - 5 до + 5 от - 10 до + 10 от - 20 до + 20 |
| Пределы допускаемой приведенной погрешности к полному диапазону коэффициента преобразования, % | ±0,2 |
| Диапазоны измерений напряжения постоянного тока, В | от -0,3125 до +0,3125 от -0,625 до +0,625 от -1,25 до +1,25 от -2,5 до +2,5 от -5 до +5 от -10 до +10 |
| Пределы допускаемой приведенной погрешности к полному диапазону измерений напряжения постоянного тока, % | ±0,2 |
| Диапазон измерений температуры при подключении термоэлектрических преобразователей типа К, °С | от -50 до +1000 |
| Пределы допускаемой абсолютной погрешности измерений температуры при подключении термоэлектрических преобразователей типа К, °С | ±2 |
| Диапазон измерений температуры при подключении термопреобразователей сопротивления Pt100, Pt1000 °С | от -100 до +600 |
| Пределы допускаемой абсолютной погрешности измерений температуры при подключении термопреобразователей сопротивления Pt100, Pt1000^ | ±1,2 |
| Диапазон напряжения выходного сигнала, В | ±10 |
Таблица 11 - Основные технические характеристики усилителей измерительных
RF -x-R-PCM-Rotate-IR
| Наименование характеристики | Значение |
| Количество измерительных каналов | от 8 до 16 |
| Напряжение питания первичных измерительных преобразователей, В | 4 |
| Ширина пропускания сигнала, Гц | от 3000 до 6000 |
| Разрешение АЦП, бит | 16 |
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| -температура окружающей среды, °С | от -30 до +70 |
| -относительная влажность, % | от 20 до 80 |
| Габаритные размеры, мм, не более: -энкодера (диаметрхвысота) -декодера (длинахширинахвысота) | 100x136 205x105x120 |
| Масса, кг, не более: | |
| -энкодера | 1,45 |
| -декодера | 1,05 |
Таблица 12 - Основные технические характеристики усилителей измерительных RF-x-T-PCM-IND
| Наименование характеристики | Значение |
| Количество измерительных каналов | 1 |
| Напряжение питания первичных измерительных преобразователей, В | 4 |
| Ширина пропускания сигнала, Гц | от 0 до 1200 |
| Разрешение АЦП, бит | 16 |
| Условия эксплуатации: | |
| -температура окружающей среды, °С | от -10 до +70 |
| -относительная влажность, % | от 20 до 80 |
| Габаритные размеры (длинахширинахвысота), мм, не более: | |
| -энкодера | 35x24x14 |
| -магнитной головки | 53x66x30 |
| -декодера | 105x75x105 |
| Масса, г, не более: | |
| -энкодера | 16 |
| -магнитной головки | 200 |
| -декодера | 750 |
Таблица 13 - Основные технические характеристики усилителей измерительных RF-x-TEL-PCM-IND
| Наименование характеристики | Значение |
| Количество измерительных каналов | 1 |
| Напряжение питания первичных измерительных преобразователей, В | 4 |
| Ширина пропускания сигнала, Гц | от 0 до 50000 |
| Разрешение АЦП, бит | 12 |
| Условия эксплуатации: | |
| -температура окружающей среды, °С | от -10 до +70 |
| -относительная влажность, % | от 20 до 80 |
| Габаритные размеры (длинаxширинаxвысота), мм, не более: | |
| -энкодера | 35x18x12 |
| -магнитной головки | 53x66x30 |
| -декодера | 200x44x105 |
| Масса, г, не более: | |
| -энкодера | 13 |
| -магнитной головки | 200 |
| -декодера | 950 |
RF-x-TEL-PCM-Flex-IND
| Наименование характеристики | Значение |
| Количество измерительных каналов | 1 |
| Напряжение питания первичных измерительных преобразователей, В | 4 |
| Ширина пропускания сигнала, Гц | от 0 до 12000 |
| Разрешение АЦП, бит | 12 |
| Условия эксплуатации: | |
| -температура окружающей среды, °С | от -10 до +85 |
| -относительная влажность, % | от 20 до 80 |
| Габаритные размеры (длинахширинахвысота), мм, не более: | |
| -энкодера | 70x20x2 |
| -магнитной головки | 53x66x30 |
| -декодера | 200x44x105 |
| Масса, г, не более: | |
| -энкодера | 2 |
| -магнитной головки | 200 |
| -декодера | 950 |
Таблица 15 - Основные технические характеристики усилителей измерительных RF-x-MTР-IND, RF-x-MTР-HF_
| Наименование характеристики | Значение |
| Количество измерительных каналов | от 2 до 128 |
| Напряжение питания первичных измерительных | |
| преобразователей, В | 4 |
| Ширина пропускания сигнала, Гц | от 95 до 24000 |
| Разрешение АЦП, бит | 16 |
| Условия эксплуатации: | |
| -температура окружающей среды, °С | от -20 до +70 |
| -относительная влажность, % | от 20 до 80 |
| Габаритные размеры (длинаxширинаxвысота), мм, не более: | |
| -измерительного модуля | 80x34x14 |
| -энкодера | 80x34x14 |
| -передатчика | 80x34x14 |
| -магнитной головки | 66x53x33 |
| -декодера | 205x65x105 |
| Масса, г, не более: | |
| -измерительного модуля | 60 |
| -энкодера | 60 |
| -передатчика | 60 |
| -магнитной головки | 500 |
| -декодера | 1250 |
Таблица 16 - Основные технические характеристики усилителей измерительных RF-x-CTP-Rotate-IR, RF-x-CTP-Rotate-HF_
| Наименование характеристики | Значение |
| Количество измерительных каналов | от 4 до 128 |
| Напряжение питания первичных измерительных преобразователей, В | 1; 4 |
| Наименование характеристики | Значение |
| Ширина пропускания сигнала, Гц -RF-X-CTP-Rotate-IR | 3000 |
| -RF-X-CTP-Rotate-HF | от 190 до 3000 |
| Разрешение АЦП, бит | 16 |
| Условия эксплуатации: | |
| -температура окружающей среды, °С | от -20 до +70 |
| -относительная влажность, % | от 20 до 80 |
| Габаритные размеры, мм, не более: -энкодера (диаметрхвысота) -декодера (длинахширинахвысота) | 350x220 205x105x65 |
| Масса, кг, не более: | |
| -энкодера | 8,25 |
| -декодера | 2,05 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 17 - Комплект средства измерений
| Наименование | Обозначение | Количество |
| У силители измерительные RF | - | по заказу |
| Программное обеспечение «RemusLAB» | - | по заказу |
| IP-LAN интерфейс | - | по заказу |
| Распределительная коробка с кабелем BNC-BOX | - | по заказу |
| Плата-симулятор полу- и полномостовых тензоканалов STG-Test Board | по заказу | |
| AC/DC адаптер (50 Вт) | - | по заказу |
| AC/DC адаптер (24 Вт) | - | по заказу |
| Батарейный блок | - | по заказу |
| Набор индуктивного питания | - | по заказу |
| Пульт дистанционного управления батареи питания CTP-Remote | по заказу | |
| Блок приема радио сигнала HF-BOX8 | - | по заказу |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
| Методика поверки | МП АПМ 71-16 | 1 экз. |
осуществляется по документу МП АПМ 71-16 «Усилители измерительные RF. Методика поверки», утверждённому ООО «Автопрогресс-М» 9 декабря 2016 г.
Основные средства поверки:
- калибратор универсальный 9100 (Госреестр № 25985-09);
- калибратор измерительных тензометрических мостов 1550А (Госреестр № 46128-10);
- калибратор токовой петли Fluke 707 (Госреестр № 29194-05).
Допускается применять аналогичные средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия.
ГОСТ 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
Техническая документация «KMT - Kraus Messtechnik GmbH», Германия.
| Зарегистрировано поверок | 32 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
