Камеры инфракрасные портативные BALTECH TR-0110, BALTECH TR-0120, BALTECH TR-0140, BALTECH TR-0150, BALTECH TR-0170, BALTECH TR-0180, 67262-17

67262-17
Камеры инфракрасные портативные моделей BALTECH TR-0110, BALTECH TR-0120, BALTECH TR-0140, BALTECH TR-0150, BALTECH TR-0170, BALTECH TR-0180 (далее по тексту - тепловизоры) предназначены для бесконтактного измерения пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора или персонального компьютера.
Карточка СИ
Номер в госреестре 67262-17
Наименование СИ Камеры инфракрасные портативные
Обозначение типа СИ BALTECH TR-0110, BALTECH TR-0120, BALTECH TR-0140, BALTECH TR-0150, BALTECH TR-0170, BALTECH TR-0180
Изготовитель "BALTECH GmbH", Германия
Год регистрации 2017
Срок свидетельства 14.04.2022
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Камеры инфракрасные портативные моделей BALTECH TR-0110, BALTECH TR-0120, BALTECH TR-0140, BALTECH TR-0150, BALTECH TR-0170, BALTECH TR-0180 (далее по тексту - тепловизоры) предназначены для бесконтактного измерения пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора или персонального компьютера.

Описание

Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на экране тепловизора или мониторе персонального компьютера. Приемник представляет собой неохлаждаемую микроболомет-рическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости FPA.

Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.

Тепловизоры являются оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра. Модели тепловизоров отличаются друг от друга по конструктивному исполнению, техническими характеристиками и сервисными функциями.

В тепловизорах моделей BALTECH TR-0120, BALTECH TR-0150, BALTECH TR-0170, BALTECH TR-0180 предусмотрена как автоматическая, так и ручная фокусировка, в моделях BALTECH TR-0110, BALTECH TR-0140 только ручная.

Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т.д. Измерительная информация передается на персональный компьютер USB-интерфейс 2.0.

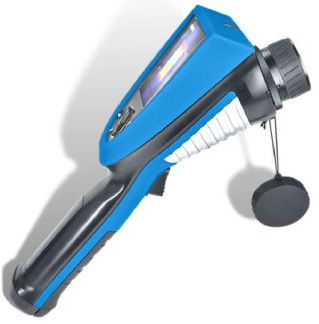

Фотографии общего вида тепловизоров приведены на рисунках 1-6.

Рисунок 1 - Общий вид камеры инфракрасной портативной

BALTECH TR-0120

BALTECH TR-0110

Рисунок 5 - Общий вид камеры инфракрасной портативной BALTECH TR-0170

Пломбирование тепловизоров не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного (внешнего) ПО.

Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.

Идентификационные данные встроенной части ПО приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Firmware

Номер версии (идентификационный номер) ПО (*)

1.0.0

Цифровой идентификатор программного обеспечения

по номеру версии

Идентификационные данные автономной (внешней) части ПО приведены в таблице 2.

Таблица 2

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

BALTECH-Expert

Номер версии (идентификационный номер) ПО (*)

3.0.1.4

Цифровой идентификатор программного обеспечения

по номеру версии

-(*)--

Примечание к таблица 1 и 2: у } - и более поздние версии.

Технические характеристики

Метрологические и технические характеристики тепловизоров в зависимости от модели приведены в таблице 3.

Наименование характеристики

Значение характеристики в зависимости от модели тепловизора

BALTECH

TR-0110

BALTECH

TR-0120

BALTECH

TR-0140

BALTECH

TR-0150

BALTECH

TR-0170

BALTECH

TR-0180

Диапазон измерений температуры, °С

от -20 до +350 от -20 до +700 от -20 до +1100 от -20 до +1200 от -20 до +1500 от -20 до +1700

от -40 до +600 от -40 до +1200 от -40 до +1500 от -40 до +1700

Пределы допускаемой относительной (или абсолютной) погрешности измерений температуры (при температуре окружающей среды от +15 до +25 °С)

±2,0 % (от измеряемой величины) или ±2,0 °С, принимается большее значение (в диапазоне от -40 до +1200 °С включ.)

±4,0 % (от измеряемой величины) (в диапазоне св. +1200 °С)

Порог температурной чувствительности (при температуре объекта +30 °С), °С

< 0,065

< 0,06

< 0,065

< 0,08

< 0,065

< 0,06

Спектральный диапазон, мкм

от 8 до 14

Количество пикселей матрицы детектора

160x120

384х288

640х480

Углы поля зрения, градус по горизонтали х градус по вертикали/ минимальное фокусное расстояние, м (в зависимости от используемого объекта):

-    стандартный объектив

-    широкоугольный объектив

-    телеобъектив

21°х16°/0,15

35°х27°/0,05

4°х3°/0,8

21°х16°/0,1

42°х32°/0,1

10°х8°/1,0

18°х14°/0,15

30°х23°/0,1

9°х6°/0,8

21°х16°/0,4

38°х28°/0,3

11°х8,5°/1,2

24°х18°/0,4

48°х36°/0,3

6°х4,5°/1,0

24°х18°/0,6

48°х36°/0,3

12°х9°/1,2

Пространственное разрешение (при использовании стандартного объектива), мрад

2,3

1,0

1,2

1,3

0,65

Коэффициент излучения

Регулируемый от 0,01 до 1,00

Наименование характеристики

Значение характеристики в зависимости от модели тепловизора

BALTECH

TR-0110

BALTECH

TR-0120

BALTECH

TR-0140

BALTECH

TR-0150

BALTECH BALTECH TR-0170 TR-0180

Масса (с аккумулятором и со стандартным объективом), не более, кг

0,65

0,48

0,65

0,48

1,3

Частота кадров, Гц

50/60

Г абаритные размеры, мм (высота х ширина х длина)

330x95x86

128x62x154

330x95x86

128x62x154

200x117x127

Напряжение питания, В

12

5

12

5

от 9 до 12

Срок службы батареи при непрерывном использовании (при температуре от +15 до +25 °C), ч, не менее

3

Рабочие условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность, %

от -20 до +50 < 90 (без конденсации)

от -20 до +50 < 95 (без конденсации)

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации на тепловизор (в правом верхнем углу) типографским способом, а также при помощи наклейки на корпус тепловизора.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Тепловизор с одним объективом (в соответствии с заказом)

1 шт.

Руководство по эксплуатации (на русском языке)

1 экз.

Методика поверки

МП 207.1-030-2016

1 экз.

USB-кабель

1 шт.

Компакт-диск с программным обеспечением

1 шт.

Кейс транспортировочный

1 шт.

Литий-ионный аккумулятор

2 шт.

Интеллектуальное зарядное устройство

1 шт.

Г арантийный талон

1 шт.

Адаптер питания

1 шт.

Видеокабель

1 шт.

При дополнительном заказе могут поставляться широкоугольный объектив и телеобъектив. Поверка

осуществляется по документу МП 207.1-030-2016 «Камеры инфракрасные портативные моделей BALTECH TR-0110, BALTECH TR-0120, BALTECH TR-0140, BALTECH TR-0150, BALTECH TR-0170, BALTECH TR-0180. Методика поверки», утвержденному ФГУП «ВНИИМС» 24.11.2016 г.

Основные средства поверки:

Рабочий эталон 1, 2-го разрядов по ГОСТ 8.558-2009 - источники излучения в виде модели абсолютно черного тела, в т.ч. и протяженные, эталонные с диапазоном воспроизводимых температур от минус 40 до плюс 1700 °С.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

Техническая документация фирмы Baltech GmbH (Германия).

67262-17
Номер в ГРСИ РФ:
67262-17
Производитель / заявитель:
"BALTECH GmbH", Германия
Год регистрации:
2017
Cрок действия реестра:
14.04.2022
