| Номер в госреестре | 67263-17 |
| Наименование СИ | Системы оптические измерительные с модулями оптического рефлектометра |
| Обозначение типа СИ | SmartOTU (системы) 8100 EVO, E8118RUHR65 (модули) |
| Изготовитель | "Viavi Solutions Deutschland GmbH", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 14.04.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Системы оптические измерительные SmartOTU с модулями оптического рефлектометра серии 8100 EVO, E8118RUHR65 (далее по тексту - системы SmartOTU) предназначены для измерений длины (расстояния) до мест неоднородностей в оптическом кабеле, возникших в результате неисправности в волоконно-оптических линиях связи (ВОЛС).
Принцип действия систем SmartOTU основан на том, что блок SmartOTU измеряет параметры подключенных к модулю оптического коммутатора волокон и сравнивает результаты измерений с эталонными рефлектограммами из памяти блока. В состав систем SmartOTU входят модули оптического рефлектометра серии 8100 EVO, E8118RUHR65, производящие рефлектометрические измерения длины (расстояния) до мест неоднородностей методом обратного рассеяния Релея в одномодовых оптических волокнах оптических кабелей посредством зондирования волоконно-оптической линии последовательностью коротких оптических импульсов и измерении сигналов, отраженных от неоднородностей и сигнала обратного рассеяния. В результате обработки этих сигналов формируется рефлектограмма зондируемого оптического волокна, показывающая распределение ослабления, пики отражения по его длине и индицирующая наличие стыков и обрывов. В случае, если результаты измерений превышают предустановленные пороги, система SmartOTU, обеспечивая автоматическое обнаружение неоднородностей, сообщает об аварии конкретным пользователям.
Система SmartOTU состоит из:
- устройства тестирования оптических волокон (устройства E98OTU-FP-RF) со встроенным ПО SmartOTU;
- модуля оптического коммутатора;
- модуля оптического рефлектометра.
Модули оптического рефлектометра серии 8100 EVO выпускаются в следующих модификациях: 8115B, 8126В, 8136В, 81165B, 8115С, 8126C, 81162С, 81165С, 8138С-65, 8136С, 8139С, 8115D, 81162D, 81165D, 8126D, 8129D-62, 8136D, различающихся рабочими длинами волн, динамическим диапазоном измерений ослабления (Здесь и далее динамический диапазон -разность в децибелах между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического кабеля, и уровнем шумов при длительности импульса 20 мкс, усреднении 3 мин) и мертвыми зонами при измерении ослабления и положения неоднородности.
Модуль оптического рефлектометра модификации E8118RUHR65, работающий на длине волны 1650 нм, позволяет проводить оценку состояния активной линии связи, не оказывая влияния на ее функционирование.
Конструктивно система SmartOTU выполнена в стоечном исполнении 19” 2U. Управление системой SmartOTU осуществляется с помощью персонального компьютера, программное обеспечение которого позволяет проводить измерения параметров и сохранение результатов измерений в виде протоколов.

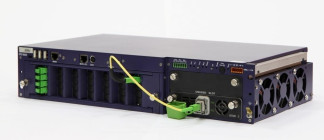

Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
| Место размещения наклейки | |
| со знаком утверждения типа | Модуль оптического рефлектометра |
ф тЯ
*«
Программное обеспечение (далее по тексту - ПО) выполняет функции отображения на экране персонального компьютера информации в удобном для оператора виде, а также задания условий измерений. ПО разделено на две части.
Метрологически значимая часть ПО прошита в памяти микроконтроллера модуля оптического рефлектометра.
Интерфейсная часть ПО запускается на встроенном веб-сервере системы и служит для отображения, обработки и сохранения результатов измерений.
ПО защищено от несанкционированного доступа путем установки пломбирующих наклеек на корпусе модуля оптического рефлектометра.
ПО защищено паролем.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Таблица 1- Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | otu-8kv2-6.04 |
| Номер версии (идентификационный номер) ПО | 6.04 и выше |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики модификаций 8115В, 8126В, 8136B, 81165B
| Наименование характеристики | Значение | |||
| 8115В | 8126В | 8136B | 81165B | |
| Рабочие длины волн, нм | 1550±20 | 1310±20 1550±20 | 1310±20 1550±20 1625±20 | 1650±1 |
| Динамический диапазон измерений ослабления, дБ (при усреднении 3 мин, длительности импульса 20 мкс, по уровню 98 % от максимума шумов) | -для длины волны 1550 нм: 38 | -для длины волны 1310 нм: 39 -для длины волны 1550 нм: 38 | -для длины волны 1310 нм: 39 -для длины волны 1550 нм: 38 -для длины волны 1625 нм: 38 | -для длины волны 1650 нм: 38 |
| Мертвая зона, м, не более - при измерении ослабления - при измерении положения неоднородности | 2,00 0,65 | 2,00 0,65 | 2,00 0,65 | 2,00 0,65 |
| Диапазоны измерений длины, км | от 0 до 0,5; от 0 до 1,0; от 0 до 2,0; от 0 до 5,0; от 0 до 10,0; от 0 до 20,0; от 0 до 40,0; от 0 до 80,0; от 0 до 160,0; от 0 до 320,0 | |||
| Пределы допускаемой абсолютной погрешности измерений длины, м | AL=±(0,75+110-5L+5), где L - измеряемая длина, м; 5 - дискретность отсчета в измеряемом диапазоне длин, м | |||
| Пределы допускаемой абсолютной погрешности измерений ослабления, дБ | ±0,03-А, где А - измеряемое ослабление, дБ | |||
| Длительность зондирующих импульсов, нс | 5; 10; 30; 100; 300; 1000; 3000; 10000; 20000 | |||
Таблица 3 - Метрологические характеристики модификаций 8115С, 81162С, 81165С, 8126С
| Наименование характеристики | Значение | |||
| 8115С | 81162С | 81165С | 8126С | |
| Рабочие длины волн, нм | 1550±20 | 1625±10 | 1650 | 1310±20 1550±20 |
| Динамический диапазон измерений ослабления, дБ (при усреднении 3 мин, длительности импульса 20 мкс, по уровню 98 % от максимума шумов) | -для длины волны 1550 нм: 43 | -для длины волны 1625 нм: 42 | -для длины волны 1650 нм: 41 | -для длины волны 1310 нм: 43 -для длины волны 1550 нм: 43 |
| Мертвая зона, м, не более - при измерении ослабления - при измерении положения неоднородности | 2,0 0,6 | 2,0 0,6 | 2,0 0,6 | 2,0 0,6 |
| Диапазоны измерений длины, км | от 0 до 0,5; от 0 до 1,0; от 0 до 2,0; от 0 до 5,0; от 0 до 10,0; от 0 до 20,0; от 0 до 40,0; от 0 до 80,0; от 0 до 160,0; от 0 до 320,0 | |||
| Наименование характеристики | Значение | |||
| 8115С | 81162С | 81165С | 8126С | |
| Пределы допускаемой абсолютной погрешности измерений длины, м | AL=±(0,75+110-5L+5), где L - измеряемая длина, м; 5 - дискретность отсчета в измеряемом диапазоне длин, м | |||
| Пределы допускаемой абсолютной погрешности измерений ослабления, дБ | ±0,03-А, где А - измеряемое ослабление, дБ | |||
| Длительность зондирующих импульсов, нс | 2; 10; 30; 100; 300; 1000; 3000; 10000; 20000 | |||
Таблица 4 - Метрологические характеристики модификаций 8136С, 8138С-65, 8139С
| Наименование характеристики | Значение | ||
| 8136С | 8138С-65 | 8139С | |
| Рабочие длины волн, нм | 1310±20 1550±20 1625±10 | 1310±20 1550±20 1650 | 1310±20 1490±20 1550±20 |
| Динамический диапазон измерений ослабления, дБ (при усреднении 3 мин, длительности импульса 20 мкс, по уровню 98 % от максимума шумов) | -для длины волны 1310 нм: 43.0 -для длины волны 1550 нм: 43.0 -для длины волны 1625 нм: 42.0 | -для длины волны 1310 нм: 43.0 -для длины волны 1550 нм: 43.0 -для длины волны 1650 нм: 41.0 | -для длины волны 1310 нм: 43.0 -для длины волны 1490 нм: 42,5 -для длины волны 1550 нм: 43.0 |
| Мертвая зона, м, не более - при измерении ослабления - при измерении положения неоднородности | 2,0 0,6 | 2,0 0,6 | 2,0 0,6 |
| Диапазоны измерений длины, км | от 0 до 0,5; от 0 до 1,0; от 0 до 2,0; от 0 до 5,0; от 0 до 10,0; от 0 до 20,0; от 0 до 40,0; от 0 до 80,0; от 0 до 160,0; от 0 до 320,0 | ||
| Пределы допускаемой абсолютной погрешности измерений длины, м | AL=±(0,75+110-5L+5), где L - измеряемая длина, м; 5 - дискретность отсчета в измеряемом диапазоне длин, м | ||
| Пределы допускаемой абсолютной погрешности измерений ослабления, дБ | ±0,03-А, где А - измеряемое ослабление, дБ | ||
| Длительность зондирующих импульсов, нс | 2; 10; 30; 100; 300; 1000; 3000; 10000; 20000 | ||
Таблица 5 - Метрологические характеристики модификаций 8115D, 81162D, 81165D
| Наименование характеристики | Значение | ||
| 8115D | 81162D | 81165D | |
| Рабочие длины волн, нм | 1550±20 | 1625 | 1650±1 |
| Динамический диапазон измерений ослабления, дБ (при усреднении 3 мин, длительности импульса 20 мкс, по уровню 98 % от максимума шумов) | -для длины волны 1550 нм: 48 | -для длины волны 1625 нм: 48 | -для длины волны 1650 нм: 46 |
| Наименование характеристики | Значение | ||
| 8115D | 81162D | 81165D | |
| Мертвая зона, м, не более - при измерении ослабления - при измерении положения неоднородности | 2,5 0,5 | 2,5 0,5 | 2,5 0,5 |
| Диапазоны измерений длины, км | от 0 до 0,5; от 0 до 1,0; от 0 до 2,0; от 0 до 5,0; от 0 до 10,0; от 0 до 20,0; от 0 до 40,0; от 0 до 80,0; от 0 до 160,0; от 0 до 320,0 | ||
| Пределы допускаемой абсолютной погрешности измерений длины, м | AL=±(0,75+110-5L+5), где L - измеряемая длина, м; 5 - дискретность отсчета в измеряемом диапазоне длин, м | ||
| Пределы допускаемой абсолютной погрешности измерений ослабления, дБ | ±0,03-А, где А - измеряемое ослабление, дБ | ||
| Длительность зондирующих импульсов, нс | 2; 10; 30; 100; 300; 1000; 3000; 10000; 20000 | ||
Таблица 6 - Метрологические характеристики модификаций 8126D, 8136D, 8129D-62
| Наименование характеристики | Значение | ||
| 8126D | 8136D | 8129D-62 | |
| Рабочие длины волн, нм | 1310±20 1550±20 | 1310±20 1550±20 1625 | 1550±20 1625 |
| Динамический диапазон измерений ослабления, дБ (при усреднении 3 мин, длительности импульса 20 мкс, по уровню 98 % от максимума шумов) | -для длины волны 1310 нм: 48 -для длины волны 1550 нм: 48 | -для длины волны 1310 нм: 48 -для длины волны 1550 нм: 48 -для длины волны 1625 нм: 48 | -для длины волны 1550 нм: 48 -для длины волны 1625 нм: 48 |
| Мертвая зона, м, не более - при измерении ослабления - при измерении положения неоднородности | 2,5 0,5 | 2,5 0,5 | 2,5 0,5 |
| Диапазоны измерений длины, км | от 0 до 0,5; от 0 до 1,0; от 0 до 2,0; от 0 до 5,0; от 0 до 10,0; от 0 до 20,0; от 0 до 40,0; от 0 до 80,0; от 0 до 160,0; от 0 до 320,0 | ||
| Пределы допускаемой абсолютной погрешности измерений длины, м | AL=±(0,75+1 10-5L+5), где L - измеряемая длина, м; 5 - дискретность отсчета в измеряемом диапазоне длин, м | ||
| Пределы допускаемой абсолютной погрешности измерений ослабления, дБ | ±0,03-А, где А - измеряемое ослабление, дБ | ||
| Длительность зондирующих импульсов, нс | 2; 10; 30; 100; 300; 1000; 3000; 10000; 20000 | ||
| Наименование характеристики | Значение |
| E8118RUHR65 | |
| Рабочие длины волн, нм | 1650±5 |
| Динамический диапазон измерений ослабления, дБ (при усреднении 3 мин, длительности импульса 20 мкс, по уровню 98 % от максимума шумов) | -для длины волны 1650 нм: 42 |
| Мертвая зона, м, не более - при измерении ослабления - при измерении положения неоднородности | 2,0 0,3 |
| Диапазоны измерений длины, км | от 0 до 2; от 0 до 5; от 0 до 10; от 0 до 20; от 0 до 40; от 0 до 80; от 0 до 160; от 0 до 320 |
| Пределы допускаемой абсолютной погрешности измерений длины, м | AL=±(0,75+110-5L+5), где L - измеряемая длина, м; 5 -дискретность отсчета в измеряемом диапазоне длин, м |
| Пределы допускаемой абсолютной погрешности измерений ослабления, дБ | ±0,03-А, где А - измеряемое ослабление, дБ |
| Длительность зондирующих импульсов, нс | 3; 30; 100; 300; 1000; 3000; 10000; 20000 |
Таблица 8 - Основные технические характеристики
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока сетевого адаптера, В | 220±22 50,0±0,5 48±1 |
| Потребляемая мощность, Вт | 35 |
| Г абаритные размеры базового блока SmartOTU, мм, не более - высота | 446 |
| - ширина | 280 |
| - глубина | 89 |
| Масса, кг, не более (базовый блок SmartOTU с одним сменным модулем оптического рефлектометра и модулем переключателя) | 9,3 |
| Условия эксплуатации: - температура окружающей среды, °С | от +10 до +50 |
| - относительная влажность, % (без конденсации) | от 0 до 95 |
наносится на титульный лист Руководства по эксплуатации печатным способом и в виде наклейки на боковую панель корпуса модуля оптического рефлектометра.
Таблица 9 - Комплектность средства измерений
| Наименование | Количество |
| Базовый блок E98OTU-FP-RF со встроенным ПО SmartOTU | 1 шт. |
| Модуль оптического рефлектометра* | 1 шт. |
| Модуль оптического коммутатора | 1 шт. |
| Сетевой адаптер 220 В с кабелем | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| * Модификация указывается при заказе | |
осуществляется по документу Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки».
Основные средства поверки:
1 Г осударственный рабочий эталон единиц длины и ослабления в световоде в диапазонах от 0,06 до 600,00 км и от 0,5 до 20,0 дБ по ГОСТ 8.585-2013
Основные метрологические характеристики:
Рабочие длины волн оптического излучения: 850+30, 1300+30, 1310+30, 1490+30, 1550+30, 1625+30 нм.
Диапазон воспроизведения единицы длины: для длин волн 850 и 1300 нм: от 0,07 до 100,00 км; для длин волн 1310, 1490, 1550, 1625 нм - от 0,06 до 600,00 км.
Пределы абсолютной погрешности при воспроизведении длины: A=+(0,15+5 10-6L), где L - воспроизводимая длина, м.
Диапазон воспроизведения единицы ослабления: от 0,5 до 20,0 дБ.
Пределы абсолютной погрешности при воспроизведении единицы ослабления: для длин волн 850 и 1300 нм - +0,02A; для длин волн 1310, 1490, 1550, 1625 нм - +0,015A, где А -измеряемое вносимое ослабление, дБ.
2 Спектральная установка из состава Государственного рабочего эталона единицы средней мощности оптического излучения в волоконно-оптических системах передачи в диапазоне от 10-11 до 10-2 Вт на длинах волн от 500 до 1700 нм по ГОСТ 8.585-2013
Основные метрологические характеристики:
Рабочий диапазон длин волн: от 500 до 1700 нм
Пределы допускаемого значения абсолютной погрешности градуировки монохроматора по шкале длин волн: +1 нм.
3 Осциллограф цифровой запоминающий WaveJet 352.
Основные метрологические характеристики:
Полоса пропускания: 500 МГц.
Диапазон коэффициента отклонения: от 2 мВ/дел до 10 В/дел (1 МОм), от 2 мВ/дел
до 2 В/дел (50 Ом). Пределы допускаемой абсолютной погрешности измерений напряжения: -2 -2
±(1,5-10" -U+0,5-10" -8-K0), В, где U - измеряемое напряжение, K - установленный коэффициент отклонения.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на боковую панель модуля оптического рефлектометра системы.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к системам оптическим измерительным SmartOTU с модулями оптического рефлектометра серии 8100 EVO, E8118RUHR65
ГОСТ 8.585-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации.
