| Номер в госреестре | 67275-17 |
| Наименование СИ | Весы автоматического действия |
| Обозначение типа СИ | ELEV+OAV+ING4OOCA |
| Изготовитель | "ACR s.r.l.", Италия |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы автоматического действия ELEV+OAV+ING4OOCA (далее - весы) предназначены для измерения массы и сортировки фасованных товаров.
Весы встроены в комплексную линию розлива в картриджи смазочных масел, поставленную фирмой «Ralot» (Ирландия).
Принцип действия весов основан на преобразовании деформации упругого элемента тензометрического датчика, возникающей под действием силы тяжести и выталкивающей силы воздуха, действующих на взвешиваемый объект, в аналоговый электрический сигнал и преобразуемый аналого-цифровым преобразователем в цифровой сигнал.
Конструктивно весы представляют следующие модули, устанавливаемые на металлическую раму и соединенные системой обмена данных:
- измерительный модуль с грузоприемным устройством;
- два транспортных модуля (для подачи, перемещения и отвода груза);
- блок управления, оснащенный TFT-дисплеем, предназначенный для выбора режимов работы устройства и индикации результатов взвешивания.
Грузопередающим устройством является ленточный конвейер и дополнительные грузовые конвейеры для подачи и перемещения фасованного товара (груза). Груз взвешивается при его перемещении по транспортеру через грузоприемное устройство.
Измерительный модуль оборудован фотоэлементами для распознавания единиц подаваемого груза, пневматическим выталкивателем для сортировки взвешенного груза в зависимости от отклонения их массы от установленных значений.
Весы оснащены следующими функциями:
- отбраковки по выходу массы груза за верхний и (или) нижний задаваемые оператором пределы с работой выталкивателя;
- отбраковки по выходу массы груза за верхний и (или) нижний задаваемые оператором пределы без работы выталкивателя с подсчетом количества отбракованного груза;
- памяти на 50 программ работы.
Список прикладных программ, не связанных со взвешиванием:
- подсчет числа объектов в партии;
- подсчет средней массы фасованного товара в партии;
- суммирование массы фасованного товара в партии;
- переключение массы нетто / брутто.
Информация с весов передается на внешние электронные устройства с помощью следующих интерфейсов: RS232, 4-20 мА, Ethernet.

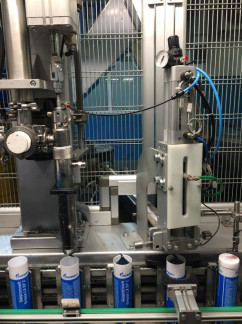

Рисунок 1 - Общий вид весов автоматического действия ELEV+OAV+ING4OOCA Пломбирование весов автоматического действия ELEV+OAV+ING4OOCA не предусмотрено.
Весы оснащены встроенным программным обеспечением (далее - ПО). Идентификационное наименование ПО и номер версии высвечивается при включении модуля терминала весов
Основные функции ПО: обработка сигнала весоизмерительного датчика и последующий пересчет его в единицы массы, хранение программ работы весов, результатов измерений и обработки данных для прикладных программ, вывод данных на экран и передача на периферийные устройства.
ПО заложено в процессе производства и защищено от доступа и изменения пломбами. Обновления программного обеспечения в процессе эксплуатации весов не предусмотрено.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | RALOT |
| Номер версии ПО, не ниже | V13.0.0.1 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики весов
| Наименование характеристики | Значение характеристики |
| Максимальная нагрузка (Max), г | 1 000 |
| Минимальная нагрузка (Min), г | 20 |
| Действительная цена деления (d), г | 0,1 |
| Цена поверочного деления (e), г | 1 |
| Число поверочных делений (n) | 1 000 |
| Класс точности по ГОСТ Р 54796 - 2011 | XIII |
| Пределы допускаемой средней погрешности при автоматическом режиме работы при первичной поверке (в эксплуатации), г, для нагрузок: от 0 до 500 г включ. св. 500 г до Max | ±0,5 (±1) ±1 (±2) |
| Пределы допускаемого стандартного отклонения (в % или г) при автоматическом режиме работы при первичной поверке (в эксплуатации), для нагрузок: менее 50 г от 50 до 100 г включ. св. 100 до 200 г включ. св. 200 до 300 г включ. св. 300 до 500 г включ. св. 500 г до Max | 0,48 % (0,6%) 0,24 г (0,3 г) 0,24% (0,3%) 0,48 г (0,6 г) 0,16 % (0,2 %) 0,08 г (1,0 г) |
Таблица 3 - Основные технические характеристики весов
| Наименование характеристики | Значение характеристики |
| Скорость взвешивания (максимальная), шт/мин | 50 |
| Диапазон рабочих температур, °С | от +10 до +40 |
| Г абаритные размеры грузоприемного устройства, мм | 400 х 200 |
| Параметры источника питания: | |
| входное напряжение, В | 400 -33 |
| частота, Гц | 50 ± 1 |
| Потребляемая мощность, Вт | 1500 |
наносится на титульный лист Руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность
| Наименование | Количество, шт |
| Весы автоматического действия ELEV+OAV+ING4OOCA в сборе | 1 |
| Паспорт на весы автоматического действия ELEV+OAV+ING4OOCA | 1 |
| Руководство по эксплуатации «Автоматическая линия затаривания консистентных смазок в картриджи объемом до 450 мл» | 1 |
| Методика поверки МП 128-241-2016 | 1 |
осуществляется по документу МП 128-241-2016 «ГСИ. Весы автоматического действия ELEV+OAV+ING4OOCA. Методика поверки», утвержденному ФГУП «УНИИМ» «28» декабря 2016 г.
Основные средства поверки: гири четвертого разряда по ГОСТ 8.021-2015 (класса точности М1 по ГОСТ OIML R 111-1-2009).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.021-2015 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы
ГОСТ Р 54796-2011 Устройства весоизмерительные автоматические. Часть 1. Метрологические и технические требования. Методы испытаний Техническая документация фирмы «ACR s.r.l.», Италия.
