Номер в госреестре | 67279-17 |
Наименование СИ | Преобразователи давления измерительные |
Обозначение типа СИ | 2600Т мод. 266 |
Изготовитель | "ABB S.p.A.", Италия |
Год регистрации | 2017 |
Срок свидетельства | 14.04.2027 |
МПИ (интервал между поверками) | 5 лет |
Описание типа | скачать |
Методика поверки | скачать |

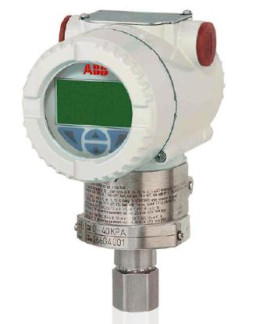

Преобразователи давления измерительные 2600Т модификации 266 (далее по тексту -преобразователи) предназначены для непрерывного измерения и преобразования избыточного, абсолютного давления, разности давлений нейтральных и агрессивных жидкостей, газов, паров, а также гидростатического давления жидкостей в нормированный выходной сигнал постоянного тока и/или цифровой сигнал.
Преобразователь состоит из двух функциональных блоков: первичного и вторичного. В состав первичного блока входят устройства, контактирующие с измеряемой средой и чувствительный элемент (сенсор), а в состав вторичного - электронные узлы, клеммный блок и кожух. В корпусе преобразователя может быть установлен жидкокристаллический индикатор.
Под воздействием измеряемого давления чувствительный элемент преобразователя деформируется, при этом возникает электрический сигнал пропорциональный давлению, который подается во вторичный блок, где с помощью микропроцессора преобразуется в нормированный выходной сигнал постоянного тока. Вторичный блок выпускается в различных вариантах исполнения, которое уточняется при заказе: аналоговый выходной сигнал плюс HART, Profibus-PA, Fieldbus FOUNDATION, Wireless Hart. Первый вариант имеет выходной аналоговый сигнал от 4 до 20 мА и дополнительно комплектуется встроенным HART модемом, обеспечивающим интерфейс с помощью цифрового протокола связи HART, что позволяет осуществлять управление преобразователем с помощью внешних устройств (портативного коммуникатора или компьютера). Вариант PROFIBUS содержит выходной каскад Profibus PA-IEC 1158, выполненный на интегральных схемах специального назначения ASIC, и обеспечивает полную двунаправленную цифровую связь согласно протоколу PROFIBUS, в том числе и для Fieldbus FOUNDATION. Цифровые протоколы связи позволяют выполнять дистанционную перенастройку поддиапазонов измерений, калибровку и диагностику преобразователей на месте их эксплуатации.
Преобразователи являются приборами, перенастраиваемыми по диапазону измерений давления. Конфигурация диапазонов измеряемых давлений осуществляется с клавиатуры прибора, либо HART-коммуникатора, ноутбука. Коэффициент перенастройки до 100:1. Преобразователи имеют функции калибровки нуля и диапазона измерений по месту установки.
По дополнительному заказу потребителя в комплект поставки преобразователей могут быть включены портативный коммуникатор DHH805, осуществляющий управление преобразователем по цифровому протоколу связи и полевой индикатор, JDF200 обеспечивающий дистанционную индикацию показателей технологических процессов на удобном для чтения дисплее.
Схема расшифровки выпускаемых модификаций преобразователей приведена в таблице 1. Модификации преобразователей различаются по метрологическим и техническим характеристикам, по конструктивному исполнению и по функциональным возможностям.
1 | 2 | 3 | |
266 | Тип измеряемого давления | Присоединение к процессу | Исполнение |
Избыточное (G, H, P) G- пьезо сенсор H- пьезо или индуктивный сенсор P- индуктивный сенсор (вариация диф. давления - один порт соединен с атм.) | D- прямой монтаж через мембранный разделитель R- удаленный монтаж через мембранный разделитель (капиляр) L- прямой монтаж через мембранный разделитель (раздел фаз) S- резьбовое | H-стандартная точность T- повышенная точность | |
Абсолютное (A, N, V) A- пьезо сенсор N- пьезо или индуктивный сенсор V- индуктивный сенсор (вариация диф. давления - один порт соединен с атм.) | |||
Дифференциальное (D,M) D- индуктивный сенсор M- пьезо сенсор C, J- пьезо мультисенсор |
Преобразователи имеют взрывозащищенное исполнение и могут применяться во взрывоопасных зонах и наружных установках в соответствии с указанными на них маркировками взрывозащиты, искрозащиты и защиты от воспламенения горючей пыли. Внешний вид преобразователей приведен на рисунках 1-10.
Рисунок 4 - Преобразователи модификаций 266DDH, 266HDH, 266NDH
Рисунок 6 - Преобразователи модификаций 266DRH, 266HRH, 266NRH, 266VRH, 266DRHxP, 266MRx, 266RRT
Г
f' —■
\
Рисунок 9 - Преобразователи модификаций 266GRx, 266ARx
Рисунок 10 - Преобразователи модификаций 266CRx, 266JRx
Пломбирование преобразователей давления измерительных 2600Т модификации 266 не предусмотрено.
Преобразователи функционируют под управлением встроенного специального программного обеспечения, которое является его неотъемлемой частью. Программное обеспечение осуществляет функции сбора, хранения, обработки информации, позволяет производить настройку диапазона и единицы измерений.
Идентификационные данные ПО приведены в таблице 2.
Идентификационные данные ПО | Значение | ||
ПО Hart | |||
Идентификационное наименование ПО | 266 (L /7) | 266Cx (1 / H / 8 /T) | 266Jx (1 / H /8 / T) |
Номер версии (идентификационный номер) ПО | Не ниже 7.1.55 | Не ниже 7.1.14 | Не ниже 142.1.4 |
Цифровой идентификатор ПО | - | - | - |
ПО Fieldbus FOUNDATION | |||
Идентификационное наименование ПО | 266 (3 / F) | ||
Номер версии (идентификационный номер) ПО | Не ниже 7.1.7 | ||
Цифровой идентификатор ПО | - | ||
ПО Wireless Hart | |||
Идентификационное наименование ПО | 266 (9 /W) | ||
Номер версии (идентификационный номер) ПО | Не ниже 6.1.1 | ||
Цифровой идентификатор ПО | - | ||
ПО Profibus PA | |||
Идентификационное наименование ПО | 266 (2 /Р) | ||
Номер версии (идентификационный номер) ПО | Не ниже 7.1.5 | ||
Цифровой идентификатор ПО | - |
При работе преобразователей пользователь не может влиять на процесс расчета и не может изменять полученные в ходе измерений данные. Вследствие этого ПО не оказывает влияния на метрологические характеристики преобразователя.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Метрологические характеристики преобразователей приведены в таблицах 3, 4, 5 и 6. Технические характеристики преобразователей приведены в таблице 7.
Модификация (измеряемый параметр) | Диапазоны измерений(1), кПа | Минимальный интервал измерений(1), кПа | Максимальное допускаемое рабочее давление(1), МПа | Выходной аналоговый сигнал, мА | |||
для х=Н | для х=Т | для х=Н | для х=Т | для х=Н | для х=Т | ||
266ASx (абсолютное давление) | от 0 (абс.)(2) до 3000 | от 0 (абс.)(2) до 10000 | от 0,3 до 150 | от 0,3 до 500 | от 1 до 6 | от 1 до 30 | от 4 до 20 |
266GSx (избыточное давление) | от 0 (абс.)(2) до 105000 | от 0 (абс.)(2) до 60000 | от 0,2 до 10500 | от 0,2 до 600 | от 1 до 157,5 | от 1 до 90 | от 4 до 20 |
266MSx (разность давлений) | от -10000 до 10000 | от -10000 до 10000 | от 0,2 до 100 | от 0,05 до 100 | 41 | от 2 до 60 | от 4 до 20 |
266DSH (разность давлений) | от -16000 до 16000 | - | от 0,05 до 160 | - | от 2 до 42 | - | от 4 до 20 |
266PSH (избыточное давление) | от 1 кПа (абс.)(3) до 16000 | - | от 0,05 до 160 | - | от 2 до 21 | - | от 4 до 20 |
266VSH (абсолютное давление) | от 0,07 (абс.)(4) до 16000 | - | от 0,54 до 267 | - | от 16 до 21 | - | от 4 до 20 |
266ШН (избыточное давление) | от 0,07 (абс.)(4) до 105000 | - | от 0,54 до 10500 | - | от 14 до 157,5 | - | от 4 до 20 |
266ШН (абсолютное давление) | от 0,07 (абс.)(4)до 16000 | - | от 0,67 до 267 | - | от 14 до 21 | - | от 4 до 20 |
266DLH (разность давлений) | от -16 до 16 | - | от 0,4 до 1,6 | - | от 7 до 16 | - | от 4 до 20 |
266HDH (избыточное давление) | от 0,07 (абс.)(4) до 105000 | - | от 1,34 до 534 | - | от 14 до 135 | - | от 4 до 20 |
266NDH (абсолютное давление) | от 0,07 (абс.)(4) до 16000 | - | от 1,34 до 534 | - | от 14 до 21 | - | от 4 до 20 |
266DDH (разность давлений) | от -16000 до 16000 | - | от 0,67 до 267 | - | от 16 до 21 | - | от 4 до 20 |
266DDH (избыточное давление) | от 0,07 (абс.)(4) до 16000 | - | от 0,67 до 267 | - | от 16 до 21 | - | от 4 до 20 |
Модификация (измеряемый параметр) | Диапазоны измерений(1), кПа | Минимальный интервал измерений(1), кПа | Максимальное допускаемое рабочее давление(1), МПа | Выходной аналоговый сигнал, мА | |||
для х=Н | для х=Т | для х=Н | для х=Т | для х=Н | для х=Т | ||
266DHH (разность давлений) | от -2400 до 2400 | - | от 0,4 до 24 | - | от 1,3 до 4,1 | - | от 4 до 20 |
266DRH (разность давлений) | от -16000 до 16000 | - | от 0,2 до 267 | - | от 7 до 21 | - | от 4 до 20 |
266HRH (избыточное давление) | от 0,07 (абс.)(4) до 105000 | - | от 0,67 до 10500 | - | от 14 до 135 | - | от 4 до 20 |
266NRH (абсолютное давление) | от 0,07 (абс.)(4) до 16000 | - | от 0,67 до 267 | - | от 14 до 21 | - | от 4 до 20 |
266PRH (избыточное давление) | от 0,07 (абс.)(4) до 16000 | - | от 0,67 до 267 | - | от 16 до 21 | - | от 4 до 20 |
266VRH (абсолютное давление) | от 0,07 (абс.)(4) до 16000 | - | от 0,67 до 267 | - | от 14 до 21 | - | от 4 до 20 |
266CRx (многопараметрический): - разность давлений - абсолютное давление | от 0 до 2000 от 0 до 41000 | от 0,6 до 33,3 от 20 до 410 | от 2 до 41 | от 4 до 20 | |||
266JRx (многопараметрический): - разность давлений - абсолютное давление | от -10000 д от 0 до 4 | о 10000 1000 | от 0,6 до 167 от 20 до 410 | от 2 до 41 | от 4 до 20 | ||
266RRT (абсолютное давление) | - | от 0,07 (абс.)(4) до 2000 | - | от 2 до 100 | - | от 25 до 41 | от 4 до 20 |
266MRx (разность давлений) | от -10000 до 10000 | от -10000 до 10000 | от 0,3 до 167 | от 0,6 до 167 | 41 | от 25 до 41 | от 4 до 20 |
266RST (абсолютное давление) | - | от 0 до 2000 | - | от 2 до 100 | - | от 0 до 41 | от 4 до 20 |
266GRx (избыточное давление) | от 0,07 (абс.)(4) до 60000 | от 0,07 (абс.)(4) до 60000 | от 0,6 до 1000 | от 0,6 до 1000 | от 1 до 90 | от 1 до 90 | от 4 до 20 |
Модификация (измеряемый параметр) | Диапазоны измерений(1), кПа | Минимальный интервал измерений(1), кПа | Максимальное допускаемое рабочее давление(1), МПа | Выходной аналоговый сигнал, мА | |||
для х=Н | для х=Т | для х=Н | для х=Т | для х=Н | для х=Т | ||
266ARx (абсолютное давление) | от 0,07 (абс.)(4) до 3000 | от 0,07 (абс.)(4) до 10000 | от 2 до 150 | от 1,2 до 500 | от 0,5 до 6 | от 1 до 20 | от 4 до 20 |
266MDT (разность давлений) | - | от -10000 до 10000 | - | от 0,6 до 167 | - | 16 | от 4 до 20 |
266GDx (избыточное давление) | от 0,07 (абс.)(4) до 60000 | от 0,07 (абс.)(4) до 60000 | от 0,67 до 1000 | от 0,06 до 2000 | от 1 до 90 | от 1 до 90 | от 4 до 20 |
266ADx (абсолютное давление) | от 0,07 (абс.)(4) до 3000 | от 0,07 (абс.)(4) до 10000 | от 2 до 150 | от 1,2 до 1000 | от 1 до 6 | от 1 до 20 | от 4 до 20 |
266CSx (многопарамметрический): - разность давлений - абсолютное давление | от 0 до 2000 от 0 до 41000 | от 0,05 до 20 от 6 до 410 | от 2 до 41 | от 4 до 20 | |||
266JSx (многопарамметрический): - разность давлений - абсолютное давление | от -10000 до 10000 от 0 до 41000 | от 0,05 до 100 от 6 до 410 | от 2 до 41 | от 4 до 20 | |||
Примечания (1)Диапазон измерений, минимальный интервал измерений и максимальное допускаемое рабочее давление в зависимости от кода сенсора приведены в технической документации. Приведенное значение соответствует -101,32 кПа. (3)Приведенное значение соответствует -100,32 кПа. (4)Приведенное значение соответствует -100,25 кПа. |
Модель | Код сенсора | Коэффициент перенастройки (КП)(1) | Пределы допускаемой основной приведенной погрешности, % от настроенного диапазона измерений |
266DSH, 266PSH (стандартный статический) | F - P | от 1:1 до 10:1 | ±0,06 |
от 10:1 до 100:1 | ±(0,006-КП) | ||
E, Q, S | от 1:1 до 10:1 | ±0,075 | |
Q и S | от 10:1 до 100:1 | ±(0,0075-КП) | |
E | от 10:1 до 30:1 | ±(0,0075-КП) | |
B | от 1:1 до 10:1 | ±0,10 | |
от 1:1 до 20:1 | ±(0,01 •КП) | ||
A | от 1:1 до 4:1 | ±0,10 | |
от 4:1 до 20:1 | ±(0,025 •КП) | ||
266DSH, 266PSH (опция D2) | F - Q | от 1:1 до 5:1 | ±0,04 |
F - P | от 5:1 до 100:1 | ±(0,0105+0,0059-КП) | |
Q | от 5:1 до 100:1 | ±(0,003+0,0074-КП) | |
266DSH (высокостатический) | F - Q | от 1:1 до 10:1 | ±0,075 |
от 10:1 до 100:1 | ±(0,0075-КП) | ||
266GST | C - V | от 1:1 до 10:1 | ±0,04 |
C | от 10:1 до 30:1 | ±(0,04+0,005-КП-0,05) | |
F - V | от 10:1 до 100:1 | ±(0,04+0,005-КП-0,05) | |
L - R | от 1:1 до 10:1 | ±0,025 (опция) | |
266AST | C - R | от 1:1 до 10:1 | ±0,04 |
от 10:1 до 20:1 | ±(0,04+0,005-КП-0,05) | ||
266GSH | L, D, U, R | от 1:1 до 10:1 | ±0,06 |
от 10:1 до 100:1 | ±(0,006-КП) | ||
F, V | от 1:1 до 10:1 | ±0,075 | |
от 10:1 до 100:1 | ±(0,0075-КП) | ||
C | от 1:1 до 10:1 | ±0,075 | |
от 10:1 до 30:1 | ±(0,0075-КП) | ||
Z | от 1:1 до 5:1 | ±0,15 | |
от 5:1 до 10:1 | ±(0,03 •КП) | ||
266GSH (опция D2) | L, D, U, R | от 1:1 до 5:1 | ±0,04 |
от 5:1 до 100:1 | ±(0,0105+0,0059-КП) | ||
266ASH | C - U | от 1:1 до 10:1 | ±0,075 |
от 10:1 до 20:1 | ±(0,0075-КП) | ||
266MST | A - R | от 1:1 до 10:1 | ±0,04 |
A | от 10:1 до 20:1 | ±(0,04+0,005-КП-0,05) | |
C | от 10:1 до 30:1 | ±(0,04+0,005-КП-0,05) | |
F - R | от 10:1 до 100:1 | ±(0,04+0,005-КП-0,05) | |
F - N | от 1:1 до 10:1 | ±0,025 (опция) | |
266RST | F - N | от 1:1 до 10:1 | ±0,04 |
от 10:1 до 20:1 | ±(0,04+0,005-КП-0,05) | ||
266MSH | F | от 1:1 до 10:1 | ±0,06 |
от 10:1 до 100:1 | ±(0,025+(0,0035-КП)) | ||
L, N, R | от 1:1 до 10:1 | ±0,075 | |
от 10:1 до 100:1 | ±(0,0075-КП) | ||
C | от 1:1 до 10:1 | ±0,075 | |
от 10:1 до 30:1 | ±(0,0075-КП) |
Модель | Код сенсора | Коэффициент перенастройки (КП)(1) | Пределы допускаемой основной приведенной погрешности, % от настроенного диапазона измерений |
266VSH | F - S | от 1:1 до 10:1 | ±0,075 |
от 10:1 до 60:1 | ±(0,0075 •КП) | ||
E | от 1:1 до 10:1 | ±0,075 | |
от 10:1 до 30:1 | ±(0,0075 •КП) | ||
266HSH | F - Q | от 1:1 до 10:1 | ±0,06 |
от 10:1 до 100:1 | ±(0,006-КП) | ||
S, E | от 1:1 до 10:1 | ±0,075 | |
S | от 10:1 до 100:1 | ±(0,0075 •КП) | |
E | от 10:1 до 30:1 | ±(0,075 •КП) | |
W | от 1:1 до 5:1 | ±0,075 | |
от 5:1 до 50:1 | ±(0,015 •КП) | ||
Z | от 1:1 до 5:1 | ±0,15 | |
от 5:1 до 10:1 | ±(0,03 •КП) | ||
266HSH (опция D2) | F - Q | от 1:1 до 5:1 | ±0,04 |
от 5:1 до 100:1 | ±(0,0105+0,0059-КП) | ||
266NSH | F - S | от 1:1 до 10:1 | ±0,075 |
от 10:1 до 60:1 | ±(0,0075 •КП) | ||
266DLH | B и E | от 1:1 до 5:1 | ±0,10 |
от 5:1 до 10:1 | ±(0,02-КП) | ||
266DDH (с уплотнениями P3, F3, E3, S3, K1.5, F2) | F | от 1:1 до 10:1 | ±0,06 |
от 10:1 до 60:1 | ±(0,006-КП) | ||
H - S | от 1:1 до 10:1 | ±0,075 | |
от 10:1 до 60:1 | ±(0,0075 •КП) | ||
E | от 1:1 до 5:1 | ±0,10 | |
от 5:1 до 20:1 | ±(0,02-КП) | ||
266DDH (с другими уплотнениями) | F - S | от 1:1 до 10:1 | ±0,10 |
от 10:1 до 60:1 | ±(0,01 •КП) | ||
E | от 1:1 до 5:1 | ±0,15 | |
от 5:1 до 20:1 | ±(0,03 •КП) | ||
266HDH (с уплотнениями P3, F3, E3, S3, K1.5, F2) | М и Р | от 1:1 до 10:1 | ±0,06 |
от 10:1 до 60:1 | ±(0,006-КП) | ||
F, H, Q, S, V | от 1:1 до 10:1 | ±0,075 | |
от 10:1 до 60:1 | ±(0,0075 •КП) | ||
W | от 1:1 до 5:1 | ±0,075 | |
от 5:1 до 50:1 | ±(0,015 •КП) | ||
Z | от 1:1 до 5:1 | ±0,15 | |
от 5:1 до 10:1 | ±(0,03 •КП) | ||
266HDH (с уплотнениями Y1) | H и M | от 1:1 до 5:1 | ±0,15 |
от 5:1 до 30:1 | ±(0,03 •КП) | ||
P, Q | от 1:1 до 5:1 | ±0,075 | |
от 5:1 до 30:1 | ±(0,015 •КП) |
Модель | Код сенсора | Коэффициент перенастройки (КП)(1) | Пределы допускаемой основной приведенной погрешности, % от настроенного диапазона измерений |
266HDH (с уплотнениями M1) | H и M | от 1:1 до 5:1 | ±0,15 |
от 5:1 до 30:1 | ±(0,03 •КП) | ||
P, Q, S | от 1:1 до 5:1 | ±0,075 | |
от 5:1 до 30:1 | ±(0,015 •КП) | ||
266HDH (с уплотнениями M1.5, M1.5B) | F, H, M, P, Q | от 1:1 до 5:1 | ±0,075 |
от 5:1 до 30:1 | ±(0,015 •КП) | ||
266HDH (с уплотнениями M1.5, M1.5A) | F, H, M, P, Q, S | от 1:1 до 5:1 | ±0,075 |
от 5:1 до 30:1 | ±(0,015 •КП) | ||
266HDH (с другими уплотнениями) | F, H, M, P, Q, S, V | от 1:1 до 10:1 | ±0,10 |
от 10:1 до 60:1 | ±(0,01 •КП) | ||
W | от 1:1 до 5:1 | ±0,01 | |
от 5:1 до 50:1 | ±(0,02-КП) | ||
Z | от 1:1 до 5:1 | ±0,20 | |
от 5:1 до 10:1 | ±(0,04-КП) | ||
266NDH (с уплотнениями P3, F3, E3, S3, K1.5, F2) | F, H, M, P, Q, S | от 1:1 до 10:1 | ±0,10 |
от 10:1 до 60:1 | ±(0,01 •КП) | ||
266NDH (с уплотнениями M1) | H и M | от 1:1 до 5:1 | ±0,20 |
от 5:1 до 30:1 | ±(0,04-КП) | ||
P, Q, S | от 1:1 до 5:1 | ±0,10 | |
от 5:1 до 30:1 | ±(0,02-КП) | ||
266NDH (с уплотнениями M1.5, M1.5B) | F, H, M, P, Q | от 1:1 до 5:1 | ±0,10 |
от 5:1 до 30:1 | ±(0,02-КП) | ||
266NDH (с уплотнениями M1.5A) | F, H, M, P, Q, S | от 1:1 до 5:1 | ±0,10 |
от 5:1 до 30:1 | ±(0,02-КП) | ||
266NDH (с другими уплотнениями) | F, H, M, P, Q, S | от 1:1 до 10:1 | ±0,15 |
от 10:1 до 60:1 | ±(0,015 •КП) | ||
266DHH | F | от 1:1 до 10:1 | ±0,06 |
от 10:1 до 100:1 | ±0,025+(0,0035-КП) | ||
H - P | от 1:1 до 10:1 | ±0,075 | |
от 10:1 до 100:1 | ±(0,0075 •КП) | ||
E | от 1:1 до 10:1 | ±0,075 | |
от 10:1 до 30:1 | ±(0,0075 •КП) | ||
266DRH (с уплотнениями P3, F3, E3, S3, F2) | F | от 1:1 до 10:1 | ±0,06 |
от 10:1 до 60:1 | ±(0,006-КП) | ||
H - S | от 1:1 до 10:1 | ±0,075 | |
от 10:1 до 60:1 | ±(0,0075 •КП) | ||
E и B | от 1:1 до 5:1 | ±0,10 | |
от 5:1 до 20:1 | ±(0,02-КП) |
Модель | Код сенсора | Коэффициент перенастройки (КП)(1) | Пределы допускаемой основной приведенной погрешности, % от настроенного диапазона измерений |
266DRH (с другими уплотнениями) | F - S | от 1:1 до 10:1 | ±0,10 |
от 10:1 до 60:1 | ±(0,01 •КП) | ||
E и B | от 1:1 до 5:1 | ±0,15 | |
от 5:1 до 20:1 | ±(0,03 •КП) | ||
266VRH (с уплотнениями P3, F3, E3, S3, F2) | F - S | от 1:1 до 10:1 | ±0,10 |
от 10:1 до 60:1 | ±(0,01 •КП) | ||
E | от 1:1 до 5:1 | ±0,10 | |
от 5:1 до 20:1 | ±(0,02-КП) | ||
266VRH (с другими уплотнениями) | F - S | от 1:1 до 10:1 | ±0,10 |
от 10:1 до 60:1 | ±(0,01 •КП) | ||
E | от 1:1 до 5:1 | ±0,15 | |
от 5:1 до 20:1 | ±(0,03 •КП) | ||
266HRH (с уплотнениями P3, F3, E3, S3, F2) | М и Р | от 1:1 до 10:1 | ±0,06 |
от 10:1 до 60:1 | ±(0,006-КП) | ||
F, H, Q, S, V | от 1:1 до 10:1 | ±0,075 | |
от 10:1 до 60:1 | ±(0,0075 •КП) | ||
Z | от 1:1 до 5:1 | ±0,15 | |
от 5:1 до 10:1 | ±(0,03 •КП) | ||
266HRH (с другими уплотнениями) | F, H, M, P, Q, S, V | от 1:1 до 10:1 | ±0,10 |
от 10:1 до 60:1 | ±(0,01 •КП) | ||
Z | от 1:1 до 5:1 | ±0,2 | |
от 5:1 до 10:1 | ±(0,04-КП) | ||
266NRH (с уплотнениями P3, F3, E3, S3, F2) | F - S | от 1:1 до 10:1 | ±0,10 |
от 10:1 до 60:1 | ±(0,01 •КП) | ||
266NRH (с другими уплотнениями) | F - S | от 1:1 до 10:1 | ±0,15 |
от 10:1 до 60:1 | ±(0,015 •КП) | ||
266MRT (с уплотнениями P3, F3, E3, S3, F2) | F - R | от 1:1 до 10:1 | ±0,04 |
от 10:1 до 60:1 | ±(0,04+0,005-КП-0,05) | ||
C | от 1:1 до 5:1 | ±0,04 | |
от 5:1 до 10:1 | ±(0,008-КП) | ||
266MRT (с другими уплотнениями) | F - R | от 1:1 до 10:1 | ±0,065 |
от 10:1 до 60:1 | ±(0,0065-КП) | ||
C | от 1:1 до 5:1 | ±0,065 | |
от 5:1 до 10:1 | ±(0,013 •КП) | ||
266RRT (с уплотнениями P3, F3, E3, S3, F2) | F, L, N | от 1:1 до 10:1 | ±0,04 |
от 10:1 до 20:1 | ±(0,04+0,005-КП-0,05) | ||
266RRT (с другими уплотнениями) | F, L, N | от 1:1 до 10:1 | ±0,065 |
от 10:1 до 20:1 | ±(0,0065-КП) |
Модель | Код сенсора | Коэффициент перенастройки (КП)(1) | Пределы допускаемой основной приведенной погрешности, % от настроенного диапазона измерений |
266GRT (с уплотнениями P3, F3, E3, S3, F2) | F - V | от 1:1 до 10:1 | ±0,04 |
от 10:1 до 60:1 | ±(0,04+0,005-КП-0,05) | ||
C | от 1:1 до 5:1 | ±0,04 | |
от 5:1 до 10:1 | ±(0,008-КП) | ||
266GRT (с другими уплотнениями) | F - V | от 1:1 до 10:1 | ±0,065 |
от 10:1 до 60:1 | ±(0,0065-КП) | ||
C | от 1:1 до 5:1 | ±0,065 | |
от 5:1 до 10:1 | ±(0,013 •КП) | ||
266ART (с уплотнениями P3, F3, E3, S3, F2) | F - R | от 1:1 до 10:1 | ±0,04 |
от 10:1 до 20:1 | ±(0,04+0,005-КП-0,05) | ||
C | от 1:1 до 5:1 | ±0,04 | |
266ART (с другими уплотнениями) | F - R | от 1:1 до 10:1 | ±0,065 |
от 10:1 до 20:1 | ±(0,0065-КП) | ||
C | от 1:1 до 5:1 | ±0,065 | |
266MRH (с уплотнениями P3, F3, E3, S3, F2) | F | от 1:1 до 10:1 | ±0,06 |
от 10:1 до 60:1 | ±(0,006-КП) | ||
L, N, R | от 1:1 до 10:1 | ±0,075 | |
от 10:1 до 60:1 | ±(0,0075 •КП) | ||
C | от 1:1 до 5:1 | ±0,10 | |
от 5:1 до 20:1 | ±(0,02-КП) | ||
266MRH (с другими уплотнениями) | F, L, N, R | от 1:1 до 10:1 | ±0,10 |
от 10:1 до 60:1 | ±(0,01 •КП) | ||
C | от 1:1 до 5:1 | ±0,15 | |
от 5:1 до 20:1 | ±(0,03 •КП) | ||
266GRH (с уплотнениями P3, F3, E3, S3, F2) | D и U | от 1:1 до 10:1 | ±0,06 |
от 10:1 до 60:1 | ±(0,006-КП) | ||
F, L, R, V | от 1:1 до 10:1 | ±0,075 | |
от 10:1 до 60:1 | ±(0,0075 •КП) | ||
C | от 1:1 до 5:1 | ±0,075 | |
от 5:1 до 10:1 | ±(0,015 •КП) | ||
266GRH (с другими уплотнениями) | F, L, D, U, R, V | от 1:1 до 10:1 | ±0,10 |
от 10:1 до 60:1 | ±(0,01 •КП) | ||
C | от 1:1 до 5:1 | ±0,10 | |
от 5:1 до 10:1 | ±(0,02-КП) | ||
266ARH (с уплотнениями P3, F3, E3, S3, F2) | F, L, D, U | от 1:1 до 10:1 | ±0,075 |
от 10:1 до 20:1 | ±(0,0075 •КП) | ||
266ARH (с другими уплотнениями) | F, L, D, U | от 1:1 до 10:1 | ±0,10 |
от 10:1 до 20:1 | ±(0,01 •КП) |
Модель | Код сенсора | Коэффициент перенастройки (КП)(1) | Пределы допускаемой основной приведенной погрешности, % от настроенного диапазона измерений |
266MDT (с уплотнениями P3, F3, E3, S3, F2) | F - R | от 1:1 до 10:1 | ±0,04 |
от 10:1 до 60:1 | ±(0,04+0,005-КП-0,05) | ||
C | от 1:1 до 10:1 | ±0,065 | |
266MDT (с другими уплотнениями) | F - R | от 1:1 до 10:1 | ±0,065 |
от 10:1 до 60:1 | ±(0,0065-КП) | ||
C | от 1:1 до 10:1 | ±0,12 | |
266GDT (с уплотнениями P3, F3, E3, S3, F2) | F - V | от 1:1 до 10:1 | ±0,04 |
от 10:1 до 60:1 | ±(0,04+0,005-КП-0,05) | ||
C | от 1:1 до 10:1 | ±0,065 | |
266GDT (с уплотнениями M1, M1.5A) | L - V | от 1:1 до 5:1 | ±0,04 |
от 5:1 до 30:1 | ±(0,008-КП) | ||
266GDT (с уплотнениями M1.5, M1.5B) | L - R | от 1:1 до 5:1 | ±0,04 |
от 5:1 до 30:1 | ±(0,008-КП) | ||
266GDT (с другими уплотнениями) | F - V | от 1:1 до 10:1 | ±0,065 |
от 10:1 до 60:1 | ±(0,0065-КП) | ||
C | от 1:1 до 10:1 | ±0,12 | |
266ADT (с уплотнениями P3, F3, E3, S3, F2) | F - R | от 1:1 до 10:1 | ±0,04 |
от 10:1 до 20:1 | ±(0,04+0,005-КП-0,05) | ||
C | от 1:1 до 5:1 | ±0,065 | |
266ADT (с уплотнениями M1, M1.5, M1.5A, M1.5B) | L - R | от 1:1 до 5:1 | ±0,065 |
от 5:1 до 10:1 | ±(0,013 •КП) | ||
266ADT (с другими уплотнениями) | F - R | от 1:1 до 10:1 | ±0,065 |
от 10:1 до 20:1 | ±(0,0065-КП) | ||
C | от 1:1 до 5:1 | ±0,12 | |
266GDH (с уплотнениями P3, F3, E3, S3, F2) | D и U | от 1:1 до 10:1 | ±0,06 |
от 10:1 до 60:1 | ±(0,006-КП) | ||
F, L, R, V | от 1:1 до 10:1 | ±0,075 | |
от 10:1 до 60:1 | ±(0,0075 •КП) | ||
266GDH (с уплотнениями Y1) | L и D | от 1:1 до 5:1 | ±0,15 |
от 5:1 до 30:1 | ±(0,03 •КП) | ||
U и R | от 1:1 до 5:1 | ±0,075 | |
от 5:1 до 30:1 | ±(0,015 •КП) | ||
266GDH (с уплотнениями M1) | L и D | от 1:1 до 5:1 | ±0,15 |
от 5:1 до 30:1 | ±(0,03 •КП) | ||
U, R, V | от 1:1 до 5:1 | ±0,075 | |
от 5:1 до 30:1 | ±(0,015 •КП) |
Модель | Код сенсора | Коэффициент перенастройки (КП)(1) | Пределы допускаемой основной приведенной погрешности, % от настроенного диапазона измерений |
266GDH (с уплотнениями M1.5, M1.5B) | F, L, D, U, R | от 1:1 до 5:1 | ±0,075 |
от 5:1 до 30:1 | ±(0,015 •КП) | ||
266GDH (с уплотнениями M1.5A) | F, L, D, U, R | от 1:1 до 5:1 | ±0,075 |
от 5:1 до 30:1 | ±(0,015 •КП) | ||
266GDH (с другими уплотнениями) | F, L, D, U, R, V | от 1:1 до 10:1 | ±0,010 |
от 10:1 до 60:1 | ±(0,01 •КП) | ||
266ADH (с уплотнениями P3, F3, E3, S3, F2) | F, L, D, U | от 1:1 до 10:1 | ±0,075 |
от 10:1 до 20:1 | ±(0,0075 •КП) | ||
266ADH (с уплотнениями M1) | L и D | от 1:1 до 5:1 | ±0,15 |
от 5:1 до 10:1 | ±(0,03 •КП) | ||
U | от 1:1 до 5:1 | ±0,075 | |
от 5:1 до 10:1 | ±(0,015 •КП) | ||
266ADH (с уплотнениями M1.5, M1.5B) | F, L, D, U | от 1:1 до 5:1 | ±0,075 |
от 5:1 до 10:1 | ±(0,015 •КП) | ||
266ADH (с уплотнениями M1.5A) | F, L, D, U | от 1:1 до 5:1 | ±0,075 |
от 5:1 до 10:1 | ±(0,015 •КП) | ||
266ADH (с другими уплотнениями) | F, L, D, U | от 1:1 до 10:1 | ±0,010 |
от 5:1 до 20:1 | ±(0,01 •КП) | ||
266CRH, 266JRH (с уплотнениями P3, F3, E3, F2) | C | от 1:1 до 5:1 | ±0,075 |
от 5:1 до 10:1 | ±(0,015 •КП) | ||
F - R | от 1:1 до 10:1 | ±0,075 | |
от 10:1 до 60:1 | ±(0,075+0,005-КП-0,05) | ||
266CRH, 266JRH (с другими уплотнениями) | C | от 1:1 до 5:1 | ±0,10 |
от 5:1 до 10:1 | ±(0,02-КП) | ||
F - R | от 1:1 до 10:1 | ±0,10 | |
от 10:1 до 60:1 | ±(0,01 •КП) | ||
266CRT, 266JRT (с уплотнениями P3, F3, E3, F2) | C | от 1:1 до 5:1 | ±0,04 |
от 5:1 до 10:1 | ±(0,008-КП) | ||
F - R | от 1:1 до 10:1 | ±0,04 | |
от 10:1 до 60:1 | ±(0,04+0,005-КП-0,05) | ||
266CRT, 266JRT (с другими уплотнениями) | C | от 1:1 до 5:1 | ±0,065 |
от 5:1 до 10:1 | ±(0,013 •КП) | ||
F - R | от 1:1 до 10:1 | ±0,065 | |
от 10:1 до 60:1 | ±(0,0065-КП) |
Модель | Код сенсора | Коэффициент перенастройки (КП)(1) | Пределы допускаемой основной приведенной погрешности, % от настроенного диапазона измерений |
266CSH, 266JSH | A - R | от 1:1 до 10:1 | ±0,075 |
A | от 10:1 до 20:1 | ±(0,075+0,005-КП-0,05) | |
C | от 10:1 до 30:1 | ±(0,075+0,005-КП-0,05) | |
F - R | от 10:1 до 100:1 | ±(0,075+0,005-КП-0,05) | |
266CST, 266JST | A - R | от 1:1 до 10:1 | ±0,04 |
A | от 10:1 до 20:1 | ±(0,04+0,005-КП-0,05) | |
C | от 10:1 до 30:1 | ±(0,04+0,005-КП-0,05) | |
F - R | от 10:1 до 100:1 | ±(0,04+0,005-КП-0,05) | |
Примечание - (1) Где коэффициент перенастройки (КГ измерений к настроенному диапазону измерений | ) равен отношению верхнего предела |
Таблица 5 - Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур_
Модель | Код сенсора | Коэффициент перенастройки (КП)(1) | Пределы допускаемой дополнительной абсолютной погрешности(2), вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур на каждые 20 °С | |
266DSH, PSH | F - Q | 10 | 1 | ±(0,0003-ВПИ+0,00045-ДИ(3)) |
E, S | 10 | 1 | ±(0,0004-ВПИ+0,00065-ДИ) | |
B | 10 | 1 | ±(0,0006-ВПИ+0,0010-ДИ) | |
A | 4:1 | ±(0,0010-ВПИ+0,0010-ДИ) | ||
266GST | C и F | 10 | 1 | ±(0,0006-ВПИ+0,0009-ДИ) |
L - V | 10 | 1 | ±(0,0003-ВПИ+0,00045-ДИ) | |
266AST | C и F | 10 | 1 | ±(0,0006-ВПИ+0,0009-ДИ) |
L - R | 10 | 1 | ±(0,0003-ВПИ+0,00045-ДИ) | |
266GSH | C и F | 10 | 1 | ±(0,0006-ВПИ+0,0009-ДИ) |
L - R | 10 | 1 | ±(0,0003-ВПИ+0,00045-ДИ) | |
V | 10 | 1 | ±(0,0004-ВПИ+0,00065-ДИ) | |
Z | 10 | 1 | ±(0,0006-ВПИ+0,0010-ДИ) | |
266ASH | C и F | 10 | 1 | ±(0,0006-ВПИ+0,0009-ДИ) |
L - U | 10 | 1 | ±(0,0003-ВПИ+0,00045-ДИ) | |
266MST | A | 10 | 1 | ±(0,0006-ВПИ+0,00045-ДИ) |
C - R | 10 | 1 | ±(0,0003-ВПИ+0,00045-ДИ) | |
266RST | F - N | 10 | 1 | ±(0,0005^ВПИ+0,0008^ДИ) |
266MSH | C - R | 10 | 1 | ±(0,0003 •ВПИ+0,00045^ДИ) |
266VSH | F - Q | 10 | 1 | ±(0,0006^ВПИ+0,0009^ДИ) |
E, S | 10 | 1 | ±(0,0008^ВПИ+0,0013^ДИ) |
Модель | Код сенсора | Коэффициент перенастройки (КП)(1) | Пределы допускаемой дополнительной абсолютной погрешности(2), вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур на каждые 20 °С | |
266HSH | F - Q | 10:1 | ±(0,0003-ВПИ+0,00045-ДИ) | |
E, S | 10:1 | ±(0,0004-ВПИ+0,00065-ДИ) | ||
W | 5:1 | ±(0,0004-ВПИ+0,00065-ДИ) | ||
Z | 10:1 | ±(0,0006-ВПИ+0,0010-ДИ) | ||
266NSH | F - Q | 10:1 | ±(0,0006-ВПИ+0,0009-ДИ) | |
S | 10:1 | ±(0,0008-ВПИ+0,0013-ДИ) | ||
266DLH | B | - | 0,01 кПа | |
E | - | 0,02 кПа(4) | ||
E | - | 0,03 кПа(4) | ||
266DDH | E - S | 10 | 1 | ±(0,0004-ВПИ+0,00065-ДИ) |
266HDH | E - W | 10 | 1 | ±(0,0004-ВПИ+0,00065-ДИ) |
Z | 10 | 1 | ±(0,0006-ВПИ+0,0010-ДИ) | |
266NDH | F - S | 10 | 1 | ±(0,0008-ВПИ+0,0013-ДИ) |
266DHH | F - P | 10 | 1 | ±(0,0003-ВПИ+0,00045-ДИ) |
E | 10 | 1 | ±(0,0004-ВПИ+0,00065-ДИ) | |
266DRH | E - S | 10 | 1 | ±(0,0004-ВПИ+0,00065-ДИ) |
B | 10 | 1 | ±(0,0006-ВПИ+0,0010-ДИ) | |
266PRH | E - S | 10 | 1 | ±(0,0004-ВПИ+0,00065-ДИ) |
266VRH | E - S | 10 | 1 | ±(0,0008-ВПИ+0,0013-ДИ) |
266HRH | F - V | 10 | 1 | ±(0,0004-ВПИ+0,00065-ДИ) |
Z | 10 | 1 | ±(0,0006^ВПИ+0,0010^ДИ) | |
266NRH | F - S | 10 | 1 | ±(0,0008^ВПИ+0,0013^ДИ) |
266MRT | C - R | 10 | 1 | ±(0,0003 •ВПИ+0,00045^ДИ) |
266RRT | F, L, N | 10 | 1 | ±(0,0005^ВПИ+0,0008^ДИ) |
266GRT | C и F | 10 | 1 | ±(0,0006^ВПИ+0,0009^ДИ) |
L - V | 10 | 1 | ±(0,0003 •ВПИ+0,00045^ДИ) | |
266ART | C и F | 5:1 (C), 10:1 (F) | ±(0,0006^ВПИ+0,0009^ДИ) | |
L - R | 10 | 1 | ±(0,0003 •ВПИ+0,00045^ДИ) | |
266MRH | F, L, N, R | 10 | 1 | ±(0,0004^ВПИ+0,00065^ДИ) |
C | 10 | 1 | ±(0,0006-ВПИ+0,0010-ДИ) | |
266GRH | L - V | 10 | 1 | ±(0,0004^ВПИ+0,00065^ДИ) |
C и F | 5:1 (C),10:1 (F) | ±(0,0006^ВПИ+0,0009^ДИ) | ||
266ARH | L - U | 10 | 1 | ±(0,0004^ВПИ+0,00065^ДИ) |
F | 10 | 1 | ±(0,0006^ВПИ+0,0009^ДИ) | |
266MDT | C - R | 10 | 1 | ±(0,0003-ВПИ+0,00045-ДИ) |
266GDT | C и F | 10 | 1 | ±(0,0006^ВПИ+0,0009^ДИ) |
L - R | 10 | 1 | ±(0,0003 •ВПИ+0,00045^ДИ) |
Модель | Код сенсора | Коэффициент перенастройки (КП)(1) | Пределы допускаемой дополнительной абсолютной погрешности(2), вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур на каждые 20 °С | |
266ADT | C и F | 10 | 1 | ±(0,0006-ВПИ+0,0009-ДИ) |
L - R | 10 | 1 | ±(0,0003-ВПИ+0,00045-ДИ) | |
266GDH | L - V | 10 | 1 | ±(0,0004-ВПИ+0,00065-ДИ) |
F | 10 | 1 | ±(0,0006-ВПИ+0,0009-ДИ) | |
266ADH | L - U | 10 | 1 | ±(0,0004-ВПИ+0,00065-ДИ) |
F | 10 | 1 | ±(0,0006-ВПИ+0,0009-ДИ) | |
266CRH, 266JRH(5) | C - R | 10 | 1 | ±(0,0004-ВПИ+0,0006-ДИ) |
266CRT, 266JRT(5) | C - R | 10 | 1 | ±(0,0003-ВПИ+0,00045-ДИ) |
266CSH, 266JSH(5) | A | 10 | 1 | ±(0,0008^ВПИ+0,0006^ДИ) |
C - R | 10 | 1 | ±(0,0004-ВПИ+0,0006-ДИ) | |
266CST, 266JST(5) | A | 10 | 1 | ±(0,0006^ВПИ+0,00045^ДИ) |
C - R | 10 | 1 | ±(0,0003 •ВПИ+0,00045^ДИ) | |
Примечания (1) Где коэффициент перенастройки (КП) равен отношению верхнего предела измерений к настроенному диапазону измерений. (2) Размерность в зависимости от модели преобразователя и кода сенсора. (3) Г де ДИ - диапазон измерений. (4) В зависимости от диаметра резьбы монтажной части. (5) Для сенсора абсолютного давления: ±(0,0008-ВПИ+0,0008-ДИ). |
Таблица 6 - Пределы допускаемой дополнительной погрешности, вызванной изменением статического давления
Модель | Код сенсора | Пределы допускаемой дополнительной абсолютной погрешности(1), вызванной изменением статического давления |
266DSH | F - S | ±(0,0005-ВПИ+0,0008-ДИ) на каждые 7 МПа |
A, B, E | ±(0,0008-ВПИ+0,0008-ДИ) на каждые 0,5 МПа (сенсор А), 2 МПа (сенсор B), 3,5 МПа (сенсор e) | |
266MST | A | ±(0,0005-ВПИ+0,0005-ДИ) на каждые 0,2 МПа |
C, F, L, N | ±(0,0005-ВПИ+0,0005-ДИ) на каждые 10 МПа | |
R | ±(0,0010-ВПИ+0,0010-ДИ) на каждые 10 МПа | |
266MSH | C - R | ±(0,0015-ВПИ+0,0015-ДИ) на каждые 10 МПа |
266DLH | B | ±(0,0015-ВПИ+0,0015-ДИ) на каждый 1 МПа |
E | ±(0,0008-ВПИ+0,0008-ДИ) на каждый 1 МПа | |
266DDH | Прямой монтаж | ±(0,0015-ВПИ+0,0015-ДИ) на каждые 2 МПа |
Удаленный монтаж | ±(0,0020-ВПИ+0,0020-ДИ) на каждые 2 МПа | |
266DHH | F - P | ±(0,0005-ВПИ+0,0008-ДИ) на каждые 2 МПа |
E | ±(0,0008-ВПИ+0,0008-ДИ) на каждые 2 МПа | |
266DRH | B - S | ±(0,0025-ВПИ+0,0025-ДИ) на каждые 2 МПа |
266MRT | C, F, L, N | ±(0,0005-ВПИ+0,0005-ДИ) на каждые 10 МПа |
R | ±(0,0010-ВПИ+0,0010-ДИ) на каждые 10 МПа | |
266MRH | C - R | ±(0,0025-ВПИ+0,0025-ДИ) на каждые 2 МПа |
Модель | Код сенсора | Пределы допускаемой дополнительной абсолютной погрешности(1), вызванной изменением статического давления |
266MDT | C, F, L, N | ±(0,0010-ВПИ+0,0005-ДИ) на каждые 10 МПа |
R | ±(0,0010-ВПИ+0,0010-ДИ) на каждые 10 МПа | |
266CRH, 266JRH | C, F, L, N | ±(0,0005-ВПИ+0,0005-ДИ) на каждые 10 МПа |
R | ±(0,0010-ВПИ+0,0010-ДИ) на каждые 10 МПа | |
266CRT, 266JRT | C, F, L, N | ±(0,0005-ВПИ+0,0005-ДИ) на каждые 10 МПа |
R | ±(0,0010-ВПИ+0,0010-ДИ) на каждые 10 МПа | |
266CSH, 266JSH | A | ±(0,0005-ВПИ+0,0005-ДИ) на каждые 0,2 МПа |
C, F, L, N | ±(0,0005-ВПИ+0,0005-ДИ) на каждые 10 МПа | |
R | ±(0,0010-ВПИ+0,0010-ДИ) на каждые 10 МПа | |
266CST, 266JST | A | ±(0,0005-ВПИ+0,0005-ДИ) на каждые 0,2 МПа |
C, F, L, N | ±(0,0005-ВПИ+0,0005-ДИ) на каждые 10 МПа | |
R | ±(0,0010-ВПИ+0,0010-ДИ) на каждые 10 МПа | |
Примечание - (1) Размерность в зависимости от модели преобразователя и кода сенсора. |
Таблица 7 - Технические характеристики
Наименование характеристики | Значение |
Параметры электропитания: - номинальное напряжение постоянного тока, В - допустимое рабочее напряжение, В | 24 от 10,5 до 42 |
Потребляемая мощность, Вт, не более | 0,85 |
Масса(1), кг | от 0,65 до 50 |
Габаритные размеры(1), мм, не более: - диаметр корпуса | от 86 до 94 |
Степень защиты оболочки по ГОСТ 14254-96 | IP67 |
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа | +20 65 1013 |
Рабочие условия эксплуатации: - температура окружающей среды, °С (для преобразователей модификации 266DLH) - температура окружающей среды, °С (для преобразователей остальных модификаций с ЖК индикатором) - температура окружающей среды, °С (для преобразователей остальных модификаций без ЖК индикатора) - относительная влажность воздуха, % - атмосферное давление, кПа | от -20 до +65 от -20 до +70 от -40 до +85 до 95 от 84 до 106,7 |
Средний срок службы, лет | 10 |
Средняя наработка на отказ, ч, не менее | 80 000 |
Примечание - (1) В зависимости от модификации |
наносится типографским способом на титульный лист руководства по эксплуатации и методом наклейки или иным методом на корпус преобразователей.
Комплектность преобразователей представлена в таблице 8.
Наименование | Кол-во | Примечание |
Преобразователь давления измерительный 2600Т модификации 266 | 1 шт. | - |
Индикатор полевой JDF200 | 1 шт. | по дополнительному заказу |
Коммуникатор портативный DHH805 | 1 шт. | по дополнительному заказу |
Разделители сред (уплотнительные фланцы) S26 | 1 шт. | по дополнительному заказу, количество уточняется при заказе |
Руководство по эксплуатации | 1 экз. | в зависимости от модификации |
Потребительская тара | 1 шт. | - |
осуществляется по МИ 1997-89 «Рекомендация ГСИ. Преобразователи давления измерительные. Методика поверки».
Основные средства поверки:
Рабочие эталоны 1-го и 2-го разрядов по ГОСТ Р 8.802-2012 - манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60; МП-600; МП-2500 (Регистрационный № 58794-14).
Рабочий эталон 1-го разряда по ГОСТ Р 8.802-2012 - манометр абсолютного давления МПА-15 (Регистрационный № 4222-74).
Рабочий эталон 2-го разряда по ГОСТ Р 8.802-2012 - комплекс для измерения давления цифровой ИПДЦ (Регистрационный № 6788-03).
Задатчик избыточного давления автоматизированный Воздух-250 (Регистрационный № 5496-76).
Задатчики избыточного давления Воздух-1,6, Воздух-2,5, Воздух-6,3 (Регистрационный № 10610-00).
Мультиметр 3458А (Регистрационный № 25900-03).
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на паспорт или свидетельство о поверке
приведены в эксплуатационном документе.
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП.
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1106 Па.
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па.
МИ 1997-89 Рекомендация ГСИ. Преобразователи давления измерительные. Методика поверки.
Техническая документация фирмы «ABB S.p.A.», Италия.
Зарегистрировано поверок | 10037 |
Поверителей | 49 |
Актуальность данных | 22.11.2024 |
