Установки пикнометрические, 67284-17

Назначение

Установки пикнометрические, зав. № 3, 4, 7 (далее - установки) предназначены для прецизионных измерений плотности жидкости при условиях транспортирования ее по технологическим трубопроводам, а также для проведения поверки, калибровки и градуировки средств измерений плотности жидкости.

Описание

Принцип действия установок основан на пикнометрическом методе измерения плотности с использованием металлических напорных пикнометров.

Сущность метода состоит во взвешивании известного объёма жидкости, отобранного в пикнометр из трубопровода при температуре и давлении в трубопроводе (стенде) с исследуемой жидкостью. Плотность жидкости находят методом деления разности массы заполненного и пустого пикнометра на значение вместимости пикнометра, приведенного к условиям отбора пробы жидкости. Отбор заданного объёма жидкости из трубопровода обусловлен конструкцией пикнометра, являющегося сосудом полного заполнения с известной вместимостью.

Массу пустого и заполненного пикнометра определяют в зависимости от комплектации установки методом прямого взвешивания с использованием весов с функцией калибровки по встроенной в весы мере массы или внешней гире, или методом замещения эталонным набором гирь при использовании весов в качестве компаратора. Температуру исследуемой жидкости и (или) температуру тел пикнометров определяют в момент отбора пробы жидкости в пикнометры из трубопровода с исследуемой жидкостью при помощи лабораторных термометров или цифрового термометра, имеющего взрывозащищенное исполнение, установленных в термокарманы на входе и выходе установки, или с использованием термометров сопротивления и цифрового термометра, входящего в комплект установки и имеющего взрывозащищенное исполнение. Давление исследуемой жидкости определяют в момент отбора пробы жидкости в пикнометры из трубопровода с исследуемой жидкостью по показаниям датчика (преобразователя) избыточного давления или манометра, класса точности не ниже 0,6, установленного в месте подключения пикнометрической установки к трубопроводу (стенду) с исследуемой жидкостью.

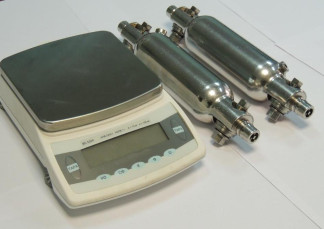

Установки подключают непосредственного к трубопроводу с исследуемой жидкостью. Установки состоят из следующих основных частей: комплекта напорных пикнометров (2 шт.), номинальной вместимостью 500 см , весов утвержденного типа, соответствующих специальному классу точности по ГОСТ OIML R 76-1-2011, НИВ не менее 5200 г с функцией калибровки или без нее, гири (при использовании функции калибровки), набора гирь (для взвешивания методом сравнения), класса точности не ниже F1 по ГОСТ OIML R 111-1-2009, лабораторного термометра или термометра сопротивления в комплекте с цифровым преобразователем с пределами абсолютной погрешности не более ±0,2 оС, механического индикатора расхода жидкости через пикнометры, технологических трубопроводов с кранами, гибких шлангов высокого давления, снабженных быстросъёмными муфтами для подключения к пикнометрам, комплекта запасных частей и материалов.

Иикнометры размещены в термоизолирующем кейсе. Ири отборе пробы жидкости пикнометры соединяются между собой последовательно и подключаются к трубопроводу с исследуемой жидкостью при помощи гибких шлангов высокого давления с быстросъёмными муфтами. Кейс для пикнометров может иметь встроенные термометры сопротивления, работающие в комплекте с цифровым преобразователем. На входе и выходе могут быть установлены термокарманы для использования лабораторных термометров или цифровых термометров вместо термометров, встроенных в кейс. Конструктивно тело пикнометра выполнено в виде металлического сосуда, снабжённого аварийным предохранительным клапаном для сброса давления и двумя кранами конусного типа для заполнения и слива пробы жидкости.

Иломбирование пикнометрических установок не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Основные метрологические и технические характеристики приведены в таблице 1.

Таблица 1

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации. Комплектность средства измерений

Таблица 2

Поверка

осуществляется по документу МП 0457-6-2016 «Инструкция. ГСИ. Установки пикнометрические. Методика поверки», утвержденному ФГУП «ВНИИР» 13.06.2016 г.

Основные средства поверки:

-    Вторичный эталон плотности ВЭТ по ГОСТ 8.024. Пределы допускаемой абсолютной погрешности эталона ВЭТ (расширенная неопределенность) не более ±0,03 кг/м3;

-    Поверочная жидкость, дистиллированная вода по ГОСТ 6709-72 «Вода дистиллированная. Технические условия», при температуре +(25,00±0,01) °С, аттестованная на ВЭТ по ГОСТ 8.024 с пределами абсолютной погрешности аттестации не более ±0,03 кг/м ;

-    Весы-компаратор специального 1-го класса точности по ГОСТ OIML R 76-1-2011, НПВ не менее 5100 г, с ценой деления не более 0,01 г., с пределами допускаемой абсолютной погрешности не более 0,05 г, СКО не более 0,01 г.;

-    Набор гирь. Класс точности Е2 по ГОСТ 7328-2001 «Гири. Общие технические условия»

-    Термометр сопротивления платиновый эталонный ПТС-10, доверительные границы абсолютной погрешности (при 0,95) не более ±0,01 °С.

Средства поверки для средств измерения, входящих в состав установки, указанны в документах на их поверку.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.024-2002 «ГСИ. Государственная поверочная схема для средств измерений плотности».
