| Номер в госреестре | 67285-17 |
| Наименование СИ | Весы вагонные |
| Обозначение типа СИ | DWT-11 |
| Изготовитель | "Pfister Waagen GmbH", Германия |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Весы вагонные DWT-11 (далее - весы) предназначены для повагонного статического измерения массы порожних и груженых вагонов с сыпучими, твердыми или жидкими грузами в Оренбургском филиале АО «ЮУПК».
Принцип действия весов основан на преобразовании упругой деформации элементов тензорезисторных весоизмерительных датчиков (далее-датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый выходной электрический сигнал, изменяющийся пропорционально массе груза. Этот сигнал обрабатывается весоизмерительным прибором со встроенным устройством обработки аналоговых данных (далее - терминал) в цифровой вид с выдачей измеренных значений на табло индикации в единицах массы. Результаты взвешивания и значение массы груза индицируются на цифровом дисплее, расположенном на передней панели терминала вместе с функциональной клавиатурой, предназначенной для управления процессом взвешивания.
Конструктивно весы состоят из грузоприемного устройства, включающего грузоприемную платформу (далее - ГПУ), установленную на четырех весоизмерительных датчиках типа C3H3-B производства «Hottinger Baldwin Messtechnik GmbH», Германия, терминала и линий связи датчиков с терминалом.
Информация о массе взвешиваемого груза отображается на дисплее терминала, а также может быть передана по защищенному последовательному интерфейсу (интерфейс обмена информации) RS-232-C, RS-485 на внешние устройства (персональный компьютер, принтер и т.п.).
Управление весами осуществляется с помощью функциональных клавиш терминала или с помощью компьютера.

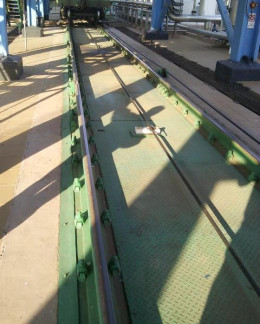

Общий вид весов представлен на рисунке 1.
Программное обеспечение (далее - ПО) терминала является встроенным и не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки. Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме, вход в который защищен административным паролем и невозможен без применения специализированного оборудования производителя.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при его включении в сеть или может быть вызван через меню ПО терминала. Идентификационные данные ПО приведены в таблице 1.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | DWT-11 |
| Номер версии (идентификационный номер) ПО | V 3.5 |
| Цифровой идентификатор ПО | отсутствует |
Таблица 2 - Метрологические характеристики весов
| Наименование характеристики средства измерений | Значение |
| Максимальная нагрузка (Мах), кг | 120000 |
| Минимальная нагрузка (Min), кг | 2000 |
| Поверочный интервал весов (е), кг | 50 |
| Действительная цена деления шкалы (d), кг | 50 |
| Число поверочных делений весов (n) | 2400 |
| Пределы допускаемой погрешности при первичной поверке (mpe), кг, в диапазонах взвешивания: от 2000 кг (Min) до 25000 кг (500е) включ. св. 25000 кг (500е) до 100000 кг (2000е) включ. св. 100000 кг (2000е) до 120000 кг (Мах) включ. | ±25 ±50 ±75 |
| Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке. | |
| Пределы допускаемой погрешности устройства установки на нуль, кг | ±12,5 |
| Предел реагирования весов, кг | 70 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики средства измерений | Значение |
| Напряжение питания, В | от 187 до 242 |
| Частота питающего напряжения, Гц | от 49 до 51 |
| Потребляемая мощность, ВА, не более | 20 |
| Габаритные размеры грузоприемного устройства, мм, не более: - высота | 1130 |
| - ширина | 1910 |
| - длина | 12000 |
| Масса грузоприемного устройства, кг, не более | 8000 |
| Условия эксплуатации: - предписанные предельные значения температуры, °С | от -10 до 40 |
| Средний срок службы, лет, не менее | 10 |
| Вероятность безотказной работы весов за 2000 часов, не менее | 0,92 |
наносится печатным способом на титульные листы паспорта и руководства по эксплуатации весов.
Таблица 4
| Наименование | Обозначение (шифр) | Количество |
| Весы вагонные, в т.ч.: | DWT-11 | 1 шт. |
| - грузоприемное устройство в составе: - грузоприемная платформа - датчик весоизмерительный тензорезисторный | С3И3-Б/701 | 1 шт. 4 шт. |
| - прибор весоизмерительный | DWT-11 | 1 шт. |
| Эксплуатационная документация в составе: | ||
| - паспорт | ВВ.000.001-2016 ПС | 1 экз. |
| - руководство по эксплуатации | ВВ.000.001-2016 РЭ | 1 экз. |
| - руководство пользователя весов DWT-11 | V3.1 889.164.41.00 HB | 1 экз. |
осуществляется по документу ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» (Приложение ДА. «Методика поверки весов»).
Основные средства поверки:
- эталоны единицы массы 4-го разряда по ГОСТ 8.021-2015 - гири класса точности М1-2 по ГОСТ OIML R 111-1-2009 массой от 1 до 2000 кг.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на терминал весов в соответствии с рисунком 2.
приведены в эксплуатационном документе.
Техническая документация изготовителя.
