| Номер в госреестре | 67287-17 |
| Наименование СИ | Титраторы лабораторные полуавтоматические/автоматические |
| Обозначение типа СИ | AutoTrate |
| Изготовитель | ООО "Сканлаб", г.Орехово-Зуево |
| Год регистрации | 2017 |
| Срок свидетельства | 14.04.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Титраторы лабораторные полуавтоматические/автоматические «AutoTrate» (далее -титраторы) предназначены для измерений содержания органических и неорганических веществ в водных и неводных растворах по реакциям нейтрализации, комплексонобразования и окисления-восстановления.
Титраторы являются стационарными лабораторными приборами универсального назначения.
Принцип действия титраторов основан на полуавтоматическом (модель AutoTrate 01) или автоматическом (модели AutoTrate 02 и AutoTrate 03) регулировании подачи и измерений объема титранта, подаваемого в титруемый (анализируемый) раствор при непрерывном измерении сигнала, поступающего от измерительного датчика (модели AutoTrate 02 и AutoTrate 03), помещенного в анализируемый раствор, до достижения конечной точки или точки эквивалентности.
В автоматическом режиме, при потенциометрическом титровании регистрируется изменение ЭДС электродной системы, при кондуктометрическом титровании - изменение удельной электропроводности, при фотометрическом титровании - изменение оптических свойств анализируемого раствора, при титровании по методу Карла Фишера - изменение электропроводности раствора (бипотенциометрическая или биамперометрическая индикация конечной точки титрования).
Содержание определяемого вещества рассчитывается по результатам измерений объема титранта, израсходованного на титрование анализируемого раствора.
Конструктивно титраторы AutoTrate состоят из
- блока дозирования (бюретка с приводом) с интегрированным электронным блоком с цифровым жидкокристаллическим дисплеем (модель AutoTrate 01);
- блока дозирования (бюретка с приводом) с интегрированным электронным блоком с цифровым жидкокристаллическим дисплеем, подключаемых внешних модулей контроля титрования: потенциометрического, фотометрического или универсального вольт-амперометрического/ кондуктометрического (для проведения кондуктометрического титрования или волюметрического титрования по методу К. Фишера) с соответствующими датчиками (модель AutoTrate 02);
- электронного блока с цифровым жидкокристаллическим дисплеем (терминала) с интегрированными модулями контроля титрования: потенциометрическим, фотометрическим или универсальным вольт-амперометрическим/кондуктометрическим (для проведения кондуктометрического титрования или волюметрического/кулонометрического титрования по методу К. Фишера) с соответствующими датчиками, с возможностью подключения до 7 бюреток (модель AutoTrate 03).
Все модели имеют порт для подключения внешних периферийных устройств (автосам-плера для автоматической подачи образцов, магнитной мешалки), порт для подключения аналитических весов (для проведения автоматической калибровки бюретки) и порт для подключения внешнего компьютера.
Титратор модель AutoTrate 01 может быть модифицирован в титратор модель AutoTrate
02, путем подключения к встроенному разъему модуля контроля титрования.

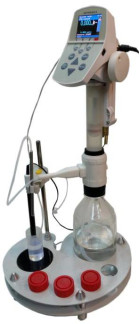

Общий вид титраторов лабораторных полуавтоматических/автоматических «AutoTrate» представлен на рисунках 1-2.
Рисунок 1 - Общий вид титраторов Рисунок 2 - Общий вид титратора
Пломбирование титраторов лабораторных полуавтоматических/автоматических «AutoTrate» не предусмотрено.
лабораторных AutoTrate 01 и AutoTrate 02 лабораторного AutoTrate 03 с автосамплером
с подставкой с магнитной мешалкой
Титраторы оснащены программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, сохранять полученные результаты. Обновление ПО в процессе эксплуатации не предусмотрено. ПО титратора защищено от доступа и изменений. Конструкция титраторов исключает возможность несанкционированного влияния на ПО.
Влияние программного обеспечения титраторов учтено при нормировании метрологических характеристик.
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | XLab |
| Номер версии (идентификационный номер ПО) | 2.0 |
| Цифровой идентификатор ПО | ae- bef5acc0863258884efe66c896e24bc c |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | md5 |
Таблица 2 - Метрологические характеристики титраторов
| Наименование характеристики | Значение |
| Режим титрования: модель AutoTrate 01 модель AutoTrate 02 | полуавтоматический автоматический |
| модель AutoTrate 03 | автоматический |
| Количество бюреток: модель AutoTrate 01 | 1 |
| модель AutoTrate 02 | 1 |
| модель AutoTrate 03 | от 1 до 7 |
| Номинальная вместимость бюретки, см3: | |
| модель AutoTrate 01 | 30 |
| модель AutoTrate 02 | 10; 30 |
| модель AutoTrate 03 | 5; 10, 20, 30; 50 |
| Дискретность отсчета объема дозирования (для всех моделей), см3: для бюреток вместимостью 5 мл | 0,00001 |
| для бюреток вместимостью 10 мл | 0,0001 |
| для бюреток вместимостью 20, 30, 50 мл | 0,001 |
| Пределы относительной погрешности измерений объема дозирования | |
| титранта в диапазоне от 10 до 100 % вместимости бюретки (для всех моделей), % | ±0,5 |
| Диапазон измерений потенциометрического модуля моделей AutoTrate 02, AutoTrate 03: | |
| - рН | от 0 до 14 |
| - ЭДС электродной системы, мВ | от -2000 до +2000 |
| - температуры, °С | от 0,0 до +100,0 |
| Дискретность показаний потенциометрического модуля моделей AutoTrate 02, AutoTrate 03: | |
| - рН | 0,01 |
| - ЭДС электродной системы, мВ | 0,1 |
| - температуры, °С | 0,1 |
| Пределы допускаемой абсолютной погрешности потенциометрического модуля моделей AutoTrate 02, AutoTrate 03 при измерении: - рН | ±0,05 |
| - ЭДС электродной системы, мВ | ±0,5 |
| - температуры, °С | ±0,5 |
| Ддиапазон длин волн датчика фотометрического модуля моделей AutoTrate 02, AutoTrate 03, нм | от 380 до 800 |
| Диапазон измерений удельной электрической проводимости универсального вольт-амперометричесого/кондуктометрического модуля, моделей AutoTrate 02, AutoTrate 03, мСм/см | от 0,01 до 1000 |
| Дискретность показаний удельной электрической проводимости универсального вольт-амперометричесого/кондуктометрического модуля моделей AutoTrate 02, AutoTrate 03, мСм/см | 0,01 |
| Пределы допускаемой относительной погрешности измерений удель | |
| ной электрической проводимости универсального вольт-амперомет-рического/кондуктометрического модуля моделей AutoTrate 02, AutoTrate 03, % | ±5 |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерений молярной концентрации определяемого вещества (модели AutoTrate 02, AutoTrate 03), % 1) | ±2 |
| Относительное среднеквадратическое отклонение (ОСКО) результатов измерений молярной концентрации определяемого вещества (модели AutoTrate 02, AutoTrate 03), % | 0,5 |
| Пределы допускаемой относительной погрешности измерений массовой доли воды в пробе (модели AutoTrate 02, AutoTrate 03), % 2) | ±3 |
| Относительное среднеквадратическое отклонение (ОСКО) результатов измерений массовой доли воды в пробе (модели AutoTrate 02, AutoTrate 03), % | 1,5 |
| Примечания: 1. При потенциометрическом титровании с использованием потенциометрического модуля, фотометрическом титровании с использованием фотометрического модуля и кондуктометри-ческом титровании с использованием универсального вольт-амперометрического/ кондуктометри-ческого модуля. 2. При титровании по методу К.Фишера с использованием универсального вольт-амперометрического/кондуктометрического модуля. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания от сетевого адаптера постоянного тока: - напряжение питание, В, не более | 12 |
| - ток, А, не более | 1,5 |
| Потребляемая мощность титратора, Вт, не более: модели AutoTrate 01, AutoTrate 02 | 18 |
| модель AutoTrate 03 | 45 |
| Г абаритные размеры блока титрования, мм, не более: модели AutoTrate 01, AutoTrate 02 - высота - длина - ширина | 300 200 85 |
| Габаритные размеры терминала, мм, не более: модель AutoTrate 03 - высота | 190 |
| - длина | 130 |
| - ширина | 55 |
| Масса блока титрования, г, не более: модель AutoTrate 01 | 900 |
| модель AutoTrate 02 | 1000 |
| Масса терминала, г, не более: модель AutoTrate 03 | 2000 |
| Условия эксплуатации: - температура окружающего воздуха, ° С - атмосферное давление, кПа мм рт.ст. - относительная влажность окружающего воздуха, %, не более | от +5 до +40 от 84,0 до 106,7 от 630 до 800 80 |
Знак утвержденного типа
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность титраторов
| Наименование | Обозначение | Количество |
| Титраторы лабораторные полуавтоматические/автоматические «AutoTrate» модели AutoTrate 01, AutoTrate 02, AutoTrate 03 | По заказу | |
| Базовый комплект и принадлежности в соответствии с документацией фирмы-производителя на представленную модель | 1 экз. | |
| Паспорт | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | 4215-005-53132530 МП | 1 экз. |
Дополнительные принадлежности и расходные материалы в соответствии с документацией фирмы-производителя.
Комплектация осуществляется по требованию заказчика.
Комплектность поставки каждого титратора приводится в паспорте с указанием заводского номера и года выпуска.
осуществляется по документу 4215-005-53132530 МП «Титраторы лабораторные полуавтоматические/ автоматические «AutoTrate». Методика поверки», утвержденному ФГУП «ВНИИМС» 27 декабря 2016 г.
Основные средства поверки:
- буферные растворы - рабочие эталоны pH 2 разряда, ГОСТ 8.135-2004;
- стандартные образцы удельной электрической проводимости ГСО 7374-97, 7375-97;
- стандартный образец массовой доли воды в нефтепродуктах ГСО 9233-2008;
- вода дистиллированная, ГОСТ 6709-72;
- спирт изопропиловый, массовая доля воды не более 0,15%, ГОСТ 9805-84;
- весы лабораторные по ГОСТ OIML R 76-1-2011, с наибольшим пределом взвешивания
200 г.;
- цилиндры мерные лабораторные стеклянные 2 класса точности вместимостью 50 и 100 см3 , ГОСТ 1770-74.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22729-84 «Анализаторы жидкости ГСП. Общие технические условия».
МИ 2639-2001 «ГСИ. Государственная поверочная схема для средств измерений массовой доли компонентов в веществах и материалах».
Приказ Минприроды России от 07.12.2012 г. № 425 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды и обязательных метрологических требований к ним, в том числе показателей точности измерений».
4215-005-53132530-15 ТУ «Титраторы лабораторные полуавтоматические/автоматические «AutoTrate». Технические условия».
| Зарегистрировано поверок | 62 |
| Поверителей | 5 |
| Актуальность данных | 21.11.2024 |
