| Номер в госреестре | 67289-17 |
| Наименование СИ | Весы электронные специальные |
| Обозначение типа СИ | МС-082 08.01.000 |
| Изготовитель | ООО "Уралточприбор", г.Екатеринбург |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы электронные специальные МС-082 08.01.000 (далее - весы) предназначены для измерения массы при статическом взвешивании криогенной емкости со сжиженным газом, служащей для его хранения и отпуска на производственной площадке ПАО «Газпром».
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчики), возникающей под действием силы тяжести взвешиваемого груза в электрический сигнал, с последующей его обработкой и преобразованием в цифровой вид и отображением измеренных значений массы на экране компьютера.
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), весоизмерительного устройства и терминала в виде персонального компьютера с установленным программным обеспечением. ГПУ выполнено в виде криогенной емкости, установленной на фундаменте, в котором с помощью неразъемного сварного соединения установлены четыре узла встройки с весоизмерительными датчиками. Криогенная емкость крепится к верхним присоединительным платикам узлов встройки с помощью разъемных винтовых соединений и штифтов.
Весоизмерительное устройство состоит из датчиков весоизмерительных тензорезисторных С (С16АС3/301;) (госреестр 20784-09), выполненных во взрывозащищенном исполнении с барьерами искрозащиты, и преобразователя цифрового весоизмерительного М0803, имеющего интерфейс RS485 для связи с компьютером.

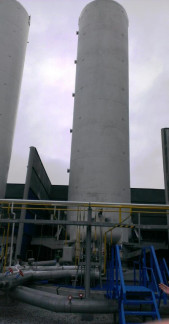

Общий вид весов представлен на рисунке 1, преобразователя цифрового весоизмерительного М0803 - на рисунке 2.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Место установки пломбы
МИКРОСИМ
ПРЕОБРАЗОВАТЕЛЬ ЦИФРОВОЙ ВЕСОИЗМЕРИТЕЛЬНЫЙ М0803
СДЕЛАНО В РОССИИ 201* г.
W
I1! 1»
1)пит = 24 В »
I с/3
N32063 I к '
■А
Рисунок 2 - Общий вид и схема пломбировки от несанкционированного доступа преобразователя цифрового весоизмерительного М0803
Программное обеспечение (далее - ПО) весов состоит из двух частей:
- ПО, встроенное в преобразователь цифровой весоизмерительный М0803 (далее -преобразователь), которое не может быть модифицировано или несанкционировано загружено через какой-либо интерфейс без нарушения внешних и внутренних пломб;
- прикладное ПО для Windows, устанавливаемое на ПК, которое состоит из метрологически значимой и не значимое части.
Идентификация и защита метрологически значимой части ПО весов в ПК и преобразователе обеспечивается отображением в соответствующих диалоговых окнах и элементах интерфейса пользователя идентификационного наименования ПО, номера версии и цифрового идентификатора ПО (контрольной суммы исполняемого кода).
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| для преобразователя | для ПК | |
| Идентификационное наименование ПО | 1.хх | PSNet |
| Номер версии (идентификационный номер) ПО | 1 | 3.6.47.0 |
| Цифровой идентификатор ПО | — | 0x1E873C40 |
| Алгоритм вычисления контрольной суммы исполняемого кода | — | CRC-32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Класс точности по ГОСТ OIML R 76-1-2011 | средний (III) |
| Число поверочных интервалов n=Max/e | 2000 |
| Максимальная нагрузка (Max), кг | 40 000 |
| Минимальная нагрузка (Min), кг | 1 000 |
| Действительная цена деления (d), кг | 20 |
| Поверочный интервал весов (е), кг | 20 |
| Пределы допускаемой абсолютной погрешности при первичной поверке, кг, в интервале: от 1 000 до 10 000 кг включ. св.10 000 до 40 000 кг включ. | ±10* ±20* |
| Погрешность устройства установки нуля, кг | ±10 |
| * Пределы допускаемой абсолютной погрешности при периодической поверке равны удвоенному значению пределов допускаемой абсолютной погрешности при первичной поверке. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих температур, °С | от - 30 до + 40 |
| Г абаритные размеры ГПУ, мм, не более | |
| - высота | 17 000 |
| - диаметр | 3 500 |
| Масса ГПУ, кг, не более | 41 000 |
| Электрическое питание: | |
| - напряжение однофазного переменного тока, В | 220-33 |
| - частота, Гц | 50±1 |
| Потребляемая мощность, В А, не более | 30 |
| Вероятность безотказной работы весов за 2 000 ч, не менее | 0,92 |
| Средний срок службы, лет, не менее | 10 |
наносится на маркировочную табличку, расположенную на грузоприемном устройстве, а также на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность весов
| Наименование | Обозначение | Количество |
| Грузоприемное устройство в составе: | ||
| 1.1 Г рузоприемный модуль | 1 | |
| 1.2 Криогенная емкость для сжиженного газа | 1 | |
| Весоизмерительное устройство в составе: | ||
| 2.1 Датчики весоизмерительные С | C16AC3/30t | 4 |
| 2.2 Преобразователь цифровой весоизмерительный | М0803 | 1 |
| 2.3 Комплект кабелей | 1 | |
| Программное обеспечение (на CD-диске) | PSNet | 1 |
| Комплект эксплуатационных документов | 1 комплект | |
| Методика поверки | МП 06-261-2017 | 1 шт |
осуществляется по документу МП 06-261-2017 «ГСИ. Весы электронные специальные МС-082 08.01.000. Методика поверки», утвержденному ФГУП «УНИИМ» 20.02.2017 г. Основные средства поверки:
- рабочий эталон 4 разряда по ГОСТ 8.021-2015 - гири 4 разряда в диапазоне значений от 1 000 до 40 000 кг.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к весам электронным специальным МС-082 08.01.000
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы. ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания.
