Государственный реестр средств измерений

Осциллографы цифровые запоминающие WaveRunner 8000R, HDO9000R, 67292-17

67292-17
Осциллографы цифровые запоминающие серий WaveRunner 8000R, HD09000R (далее -осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.
Карточка СИ
Номер в госреестре 67292-17
Наименование СИ Осциллографы цифровые запоминающие
Обозначение типа СИ WaveRunner 8000R, HDO9000R
Изготовитель "Teledyne LeCroy, Inc.", США
Год регистрации 2017
Срок свидетельства 14.04.2022
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Осциллографы цифровые запоминающие серий WaveRunner 8000R, HD09000R (далее -осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.

Описание

Конструктивно осциллографы выполнены в виде компактного моноблока. Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания, клавиатура, цветной сенсорный дисплей.

Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.

Осциллографы обеспечивают визуальное наблюдение, запоминание в цифровой форме и автоматическое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Также осциллографы позволяют проводить математическую обработку сигналов, статистическую обработку результатов измерений, проверку цифровых сигналов с помощью масок, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран (анализатор спектра), документирование результатов измерений.

Осциллографы функционируют под управлением операционной системы Microsoft Windows и встроенного программного обеспечения (ПО), разработанного изготовителем. Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера. Для связи с внешними устройствами имеются интерфейсы USB, Ethernet, DVI, Display Port, LBUS, GPIB (опция).

Осциллографы выпускаются в виде следующих модификаций:

серия WaveRunner 8000R: WaveRunner 8054R, WaveRunner 8104R, WaveRunner 8254R, WaveRunner 8404R, WaveRunner 8254MR, WaveRunner 8404MR, WaveRunner 8054R-MS, WaveRunner 8104R-MS, WaveRunner 8254R-MS, WaveRunner 8404R-MS, WaveRunner 8254MR-MS, WaveRunner 8404 MR-MS;

серия HDO9000R: HDO9104R, HDO9104R-MS, HDO9204R, HDO9204R-MS, HDO9304R, HDO9304R-MS, HDO9404R, HDO9404R-MS.

Осциллографы отличаются полосой пропускания, функциональностью. Модификации с буквами «MS» имеют в своем составе цифровой логический анализатор (16 каналов).

На передней панели приборов расположен жидко-кристаллический дисплей, входы аналоговых каналов, вход внешней синхронизации, вход цифрового логического анализатора, выход AUX, выход компенсатора пробника, гнездо заземления, разъемы интерфейсов USB, LBUS (для серии HDO9000R), клавиатура.

На боковой панели расположены разъемы интерфейсов USB, Ethernet, DVI, Display Port, выход на внешние динамики.

На задней панели расположены разъем вход/выход опорной частоты, разъем сети питания.

Внешний вид осциллографов приведен на рисунках 1 - 2.

Для предотвращения несанкционированного доступа осциллографы имеют закрепительное клеймо, закрывающее головку винта крепления корпуса.

Программное обеспечение

Осциллографы имеют встроенное программное обеспечение (ПО). Метрологически значимая часть ПО осциллографов представляет собой программный продукт «XStreamDSO». Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний».

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Характеристики программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

XStreamDSO

Номер версии (идентификационный номер ПО)

не ниже 7.3.0.5

Цифровой идентификатор ПО

нет данных

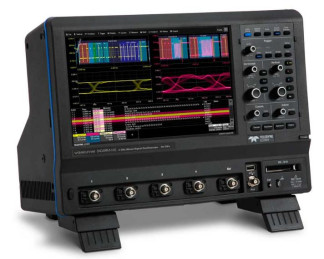

Рисунок 1 - Внешний вид осциллографов серии WaveRunner 8000R и место нанесения знака

утверждения типа (А)

Технические характеристики

Характеристика

Модификации

Значение

1

2

3

Число входных аналоговых каналов

WaveRunner 8054R, WaveRunner 8104R, WaveRunner 8254R, WaveRunner 8404R, WaveRunner 8254MR, WaveRunner 8404MR, WaveRunner 8054R-MS,

WaveRunner 8104R-MS,

WaveRunner 8254R-MS,

WaveRunner 8404R-MS,

WaveRunner 8254MR-MS,

WaveRunner 8404MR-MS,

HDO9104R, HDO9104R-MS, HDO9204R, HDO9204R-MS, HDO9304R,

HDO9304R-MS, HDO9404R, HDO9404R-MS

4

Максимальная частота дискретизации в реальном времени, ГГц, на канал /в режиме объединения каналов

WaveRunner 8054R, WaveRunner 8104R, WaveRunner 8254R, WaveRunner 8404R, WaveRunner 8054R-MS,

WaveRunner 8104R-MS,

WaveRunner 8254R-MS,

WaveRunner 8404R-MS

10/20

WaveRunner 8254MR, WaveRunner 8404MR, WaveRunner 8254MR-MS,

WaveRunner 8404MR-MS

20/40

HDO9104R, HDO9104R-MS, HDO9204R, HDO9204R-MS, HDO9304R,

HDO9304R-MS, HDO9404R, HDO9404R-MS

20/40

Максимальная длина записи при включенных 4/2/1 каналах, 4/2 каналах, МБ

WaveRunner 8054R, WaveRunner 8104R, WaveRunner 8254R, WaveRunner 8404R, WaveRunner 8054R-MS,

WaveRunner 8104R-MS,

WaveRunner 8254R-MS,

WaveRunner 8404R-MS,

16/32/32

WaveRunner 8254MR, WaveRunner 8404MR, WaveRunner 8254MR-MS, WaveRunner 8404 MR-MS

64/128/128

HDO9104R, HDO9104R-MS, HDO9204R, HDO9204R-MS, HDO9304R, HDO9304R-MS, HDO9404R, HDO9404R-MS

64/128

Канал вертикального отклонения

Номинальное входное сопротивление (переключаемое), Ом

все модификации

1106 ± 2104, 50±1

1

2

3

Максимальное входное напряжение, В

-    переменное напряжение < 10 кГц + + постоянная составляющая при входном сопротивлении 1 МОм,

-    среднеквадратическое значение при входном сопротивлении 50 Ом

все модификации

400

5

Разрешение по вертикали, бит

WaveRunner 8054R, WaveRunner 8104R, WaveRunner 8254R, WaveRunner 8404R, WaveRunner 8254MR, WaveRunner 8404MR, WaveRunner 8054R-MS,

WaveRunner 8104R-MS,

WaveRunner 8254R-MS,

WaveRunner 8404R-MS,

WaveRunner 8254MR-MS,

WaveRunner 8404MR-MS

8

HDO9104R, HDO9104R-MS, HDO9204R, HDO9204R-MS, HDO9304R,

HDO9304R-MS, HDO9404R, HDO9404R-MS в режиме HD / при выключенном режиме HD

10/8

Диапазон значений коэффициента отклонения (Ко), мВ/дел,

-    при входном сопротивлении 1 МОм,

-    при входном сопротивлении 50 Ом

WaveRunner 8054R, WaveRunner 8104R, WaveRunner 8254R, WaveRunner 8404R, WaveRunner 8254MR, WaveRunner 8404MR, WaveRunner 8054R-MS, WaveRunner 8104R-MS, WaveRunner 8254R-MS, WaveRunner 8404R-MS, WaveRunner 8254MR-MS,

WaveRunner 8404MR-MS, HDO9104R, HDO9104R-MS, HDO9204R, HDO9204R-MS, HDO9304R, HDO9304R-MS, HDO9404R, HDO9404R-MS

от 1 до 10000 от 1 до 1000

Пределы допускаемой абсолютной

погрешности измерения напряжения постоянного тока, В, при исм = 0 В, где Исм - уровень постоянного смещения осциллографа

WaveRunner 8054R, WaveRunner 8104R, WaveRunner 8254R, WaveRunner 8404R, WaveRunner 8254MR, WaveRunner 8404MR, WaveRunner 8054R-MS, WaveRunner 8104R-MS, WaveRunner 8254R-MS, WaveRunner 8404R-MS, WaveRunner 8254MR-MS, WaveRunner 8404MR-MS, HDO9104R, HDO9104R-MS, HDO9204R, HDO9204R-MS, HDO9304R, HDO9304R-MS, HDO9404R, HDO9404R-MS

±(0,08Ко + 0,001),

где

Ко - коэффициент отклонения, В/дел.

1

2

3

Время нарастания переходной характеристики, пс, не более

WaveRunner 8054R, WaveRunner 8054R-MS

700

WaveRunner 8104R, WaveRunner 8104R-MS

415

WaveRunner 8254R, WaveRunner 8254MR, WaveRunner 8254R-MS,

WaveRunner 8254МR-MS

160

WaveRunner 8404R, WaveRunner 8404MR, WaveRunner 8404MR-MS,

WaveRunner 8404R-MS

100

HDO9104R, HDO9104R-MS

415

HDO9204R, HDO9204R-MS

200

HDO9304R, HDO9304R-MS

134

HDO9404R, HDO9404R-MS

100

Полоса пропускания по уровню -3 дБ, при входном сопротивлении 50 Ом, МГц, не менее - при коэффициенте отклонения не менее 2 мВ/дел

WaveRunner 8054R, WaveRunner 8054R-MS

500

WaveRunner 8104R, WaveRunner 8104R-MS

1000

HDO9104R, HDO9104R-MS

1000

Полоса пропускания по уровню -3 дБ, при входном сопротивлении 50 Ом, МГц, не менее - при коэффициенте отклонения не менее 5 мВ/дел

WaveRunner 8254R, WaveRunner 8254MR WaveRunner 8254R-MS,

WaveRunner 8254МR-MS

2500

WaveRunner 8404R, WaveRunner 8404MR, WaveRunner 8404MR-MS,

WaveRunner 8404R-MS

4000

HDO9204R, HDO9204R-MS

2000

HDO9304R, HDO9304R-MS

3000

HDO9404R, HDO9404R-MS

4000

Полоса пропускания по уровню -3 дБ, МГц, не менее

- при входном сопротивлении 1 МОм

WaveRunner 8054R, WaveRunner 8104R, WaveRunner 8254R, WaveRunner 8404R, WaveRunner 8254MR, WaveRunner 8404MR, WaveRunner 8054R-MS,

WaveRunner 8104R-MS,

WaveRunner 8254R-MS,

WaveRunner 8404R-MS,

WaveRunner 8254MR-MS,

WaveRunner 8404MR-MS

500

HDO9104R, HDO9104R-MS HDO9204R, HDO9204R-MS HDO9304R, HDO9304R-MS HDO9404R, HDO9404R-MS

1000

1

2

3

Диапазон установки постоянного смещения, В при входном сопротивлении 50 Ом в диапазонах установки коэффициента отклонения

от 1 мВ/дел до 4,95 мВ/дел

WaveRunner 8054R WaveRunner 8104R WaveRunner 8054R-MS, WaveRunner 8104R-MS

±1,6

от 5 мВ/дел до 9,9 мВ/дел

±4

от 10 мВ/дел до 19,8 мВ/дел

±8

от 20 мВ/дел до 1 В/дел

±10

Диапазон установки постоянного смещения, В

при входном сопротивлении 50 Ом, при ограничении полосы пропускания < 1 ГГц, в диапазонах установки коэффициента отклонения

от 1 мВ/дел до 4,95 мВ/дел

WaveRunner 8254R, WaveRunner 8254MR WaveRunner 8254R-MS, WaveRunner 8254MR-MS WaveRunner 8404R WaveRunner 8404MR WaveRunner 8404R-MS, WaveRunner 8404MR-MS HDO9104R, HDO9104R-MS HDO9204R, HDO9204R-MS HDO9304R, HDO9304R-MS HDO9404R, HDO9404R-MS

±1,6

от 5 мВ/дел до 9,9 мВ/дел

±4

от 10 мВ/дел до 19,8 мВ/дел

±8

от 20 мВ/дел до 1 В/дел

±10

Диапазон установки постоянного смещения, В

при входном сопротивлении 50 Ом, при ограничении полосы пропускания > 1 ГГц, в диапазонах установки коэффициента отклонения

от 5 мВ/дел до 100 мВ/дел

WaveRunner 8254R, WaveRunner 8254MR, WaveRunner 8254R-MS, WaveRunner 8254MR-MS, WaveRunner 8404R, WaveRunner 8404MR, WaveRunner 8404R-MS, WaveRunner 8404MR-MS, HDO9104R, HDO9104R-MS HDO9204R, HDO9204R-MS HDO9304R, HDO9304R-MS HDO9404R, HDO9404R-MS

±1,4

от 102 мВ/дел до 1 В/дел

±10

1

2

Диапазон

установки

постоянного

смещения, В

при входном

сопротивлении

1 МОм в

диапазонах

установки

коэффициента

отклонения

от 1 мВ/дел до 4,95 мВ/дел

WaveRunner 8054R, WaveRunner 8104R, WaveRunner 8054R- MS, WaveRunner 8104R- MS

±1,6

от 5 мВ/дел до 9,9 мВ/дел

±4

от 10 мВ/дел до 19,8 мВ/дел

±8

от 20 мВ/дел до 100 мВ/дел

±16

от 102 мВ/дел до 1,0 В/дел

±80

от 1,02 В/дел до 10 В/дел

±160

от 1 мВ/дел до 4,95 мВ/дел

WaveRunner 8254R, WaveRunner 8254MR WaveRunner 8254R-MS, WaveRunner 8254MR-MS WaveRunner 8404R WaveRunner 8404MR WaveRunner 8404R-MS, WaveRunner 8404MR-MS HDO9104R, HDO9104R-MS HDO9204R, HDO9204R-MS HDO9304R, HDO9304R-MS HDO9404R, HDO9404R-MS

±1,6

от 5 мВ/дел до 9,9 мВ/дел

±4

от 10 мВ/дел до 19,8 мВ/дел

±8

от 20 мВ/дел до 140 мВ/дел

±16

от 142 мВ/дел до 1,4 В/дел

±80

от 1,42 В/дел до 10 В/дел

±160

Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока постоянным смещением, В

WaveRunner 8054R, WaveRunner 8104R, WaveRunner 8254R, WaveRunner 8404R, WaveRunner 8254MR, WaveRunner 8404MR, WaveRunner 8054R-MS, WaveRunner 8104R-MS, WaveRunner 8254R-MS, WaveRunner 8404R-MS, WaveRunner 8254MR-MS, WaveRunner 8404MR-MS, HDO9104R, HDO9104R-MS, HDO9204R, HDO9204R-MS,

HDO9304R,

HDO9304R-MS, HDO9404R, HDO9404R-MS

±(0,08Ко +

0,015-|Исм| +

+ 0,001), где Ко коэффициент отклонения, В/дел, Исм - установленное значение напряжения постоянного смещения, В

Продолжение таблицы 2

1

2

3

Канал горизонтального отклонения

Диапазон установки коэффициентов развертки (КР), с/дел

WaveRunner 8054R, WaveRunner 8104R, WaveRunner 8254R, WaveRunner 8404R, WaveRunner 8054R-MS,

WaveRunner 8104R-MS,

WaveRunner 8254R-MS,

WaveRunner 8404R-MS

от 210-11 до 1,6103

WaveRunner 8254MR, WaveRunner 8404MR, WaveRunner 8254MR-MS,

WaveRunner 8404MR-MS,

от 210-11 до 6,4 103

HDO9104R, HDO9104R-MS, HDO9204R, HDO9204R-MS, HDO9304R,

HDO9304R-MS, HDO9404R, HDO9404R-MS при включенном режиме HD

от 210-11 до 5 10-4

HDO9104R, HDO9104R-MS, HDO9204R, HDO9204R-MS, HDO9304R,

HDO9304R-MS, HDO9404R, HDO9404R-MS при выключенном режиме HD

от 210-11 до 6,4 103

Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора 5F

WaveRunner 8054R, WaveRunner 8104R, WaveRunner 8254R, WaveRunner 8404R, WaveRunner 8254MR, WaveRunner 8404MR, WaveRunner 8054R-MS,

WaveRunner 8104R-MS,

WaveRunner 8254R-MS,

WaveRunner 8404R-MS,

WaveRunner 8254MR-MS,

WaveRunner 8404MR-MS,

HDO9104R, HDO9104R-MS, HDO9204R, HDO9204R-MS, HDO9304R,

HDO9304R-MS, HDO9404R, HDO9404R-MS

±1,510-6

Пределы допускаемой абсолютной погрешности измерения временных интервалов Тизм, с

WaveRunner 8054R, WaveRunner 8104R, WaveRunner 8254R, WaveRunner 8404R, WaveRunner 8254MR, WaveRunner 8404MR, WaveRunner 8054R-MS,

WaveRunner 8104R-MS,

WaveRunner 8254R-MS,

WaveRunner 8404R-MS,

WaveRunner 8254MR-MS,

WaveRunner 8404MR-MS,

HDO9104R, HDO9104R-MS, HDO9204R, HDO9204R-MS, HDO9304R,

HDO9304R-MS, HDO9404R, HDO9404R-MS

±^Тизм +

+ 0,06/Рдискр), где

5f-относительная

погрешность

частоты

внутреннего

опорного

генератора,

Тизм - измеренный временной интервал, с;

Рдискр - частота дискретизации, Гц

1

2

3

Цифровой логический анализатор (для модификаций, имеющих логический анализатор -

модификации с буквами MS в наименовании)

Число входных цифровых каналов

WaveRunner 8054R-MS, WaveRunner 8104R-MS, WaveRunner 8254R-MS, WaveRunner 8404R-MS, WaveRunner 8254MR-MS, WaveRunner 8404 MR-MS, HD09104R-MS, HD09204R-MS, HDO9304R-MS, HDO9404R-MS

16

Максимальная частота дискретизации на каждый канал, ГГц

1,25

Пороговые уровни срабатывания

TTL; ESL; CMOS; PESL; LVDS или определяемый пользователем

Пределы установки уровня срабатывания, определяемого пользователем, В

±10

Пределы допускаемой абсолютной погрешности установки уровня срабатывания, В

±(0,03 •|Un| + D),

где Un - установленный уровень срабатывания, В D - установленный гистерезис, В

Максимальное входное напряжение, В (пиковое значение)

±30

Общие технические характеристики

Напряжение питания от сети переменного тока, В, частотой от 45 до 400 Гц

от 100 до 240

Габаритные размеры, мм

WaveRunner 8054R, WaveRunner 8104R, WaveRunner 8254R, WaveRunner 8404R, WaveRunner 8254MR, WaveRunner 8404MR, WaveRunner 8054R-MS, WaveRunner 8104R-MS, WaveRunner 8254R-MS, WaveRunner 8404R-MS, WaveRunner 8254MR-MS, WaveRunner 8404MR-MS

316х417х238

HD09104R, HD09104R-MS, HDO9204R, HDO9204R-MS, HD09304R,

HDO9304R-MS, HDO9404R, HD09404R-MS

358х445х242

1

2

3

Масса, кг

WaveRunner 8054R, WaveRunner 8104R, WaveRunner 8254R, WaveRunner 8404R, WaveRunner 8254MR, WaveRunner 8404MR, WaveRunner 8054R-MS,

WaveRunner 8104R-MS,

WaveRunner 8254R-MS,

WaveRunner 8404R-MS,

WaveRunner 8254MR-MS,

WaveRunner 8404MR-MS

10,3

HD09104R, HD09104R-MS, HD09204R, HD09204R-MS, HD09304R,

HD09304R-MS, HD09404R, HD09404R-MS

11,7

Нормальные условия применения:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %, не более

от +18 до +28 80

Рабочие условия применения:

-    температура окружающего воздуха,°С

-    относительная влажность воздуха при +30 °С, %, не более

от +5 до +40 80

Знак утверждения типа

наносится на переднюю панель осциллографа методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплектность осциллографов цифровых запоминающих серий WaveRunner 8000R, HD09000R приведена в таблице 3.

Таблица 3 - Комплектность осциллографа

Наименование и обозначение

Количество, шт.

Примечание

Осциллограф цифровой запоминающий

1

Сетевой кабель

1

Пробник-делитель

4

Пробник для логического анализатора

1

для модификаций, имеющих логический анализатор (модификации с буквами MS в наименовании)

Руководство по эксплуатации

1

Методика поверки ПР-01-2017МП

1

Поверка

осуществляется по документу ПР-01-2017МП «Осциллографы цифровые запоминающие серий WaveRunner 8000R, HDO9000R. Методика поверки», утвержденному АО «ПриСТ» 17 февраля 2017 г.

Основные средства поверки:

-    калибратор осциллографов Fluke 9500В с формирователем 9530 (Госреестр № 30374-13,

2 разряд по ГОСТ 8.761-2011);

-    генератор испытательных импульсов 4005 (Госреестр №37630-08);

-    генератор сигналов измерительный MG3694C (Госреестр № 45035-10).

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения.

Техническая документация фирмы «Teledyne LeCroy, Inc.», США.

67292-17
Номер в ГРСИ РФ:
67292-17
Производитель / заявитель:
"Teledyne LeCroy, Inc.", США
Год регистрации:
2017
Cрок действия реестра:
14.04.2022
Похожие СИ
84783-22
84783-22
2022
Компания "Keysight Technologies, Inc.", США; Завод-изготовитель: "Keysight Technologies Malaysia Sdn. Bhd", Малайзия
Срок действия реестра: 28.02.2027
84619-22
84619-22
2022
Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия
Срок действия реестра: 03.03.2027
85304-22
85304-22
2022
Teledyne LeCroy, Inc., США
Срок действия реестра: 15.04.2027
85334-22
85334-22
2022
"SIGLENT TECHNOLOGIES CO., LTD.", Китай
Срок действия реестра: 20.04.2027
86212-22
86212-22
2022
Унитарное предприятие "Завод СВТ", Республика Беларусь
Срок действия реестра: 01.11.2026
86789-22
86789-22
2022
Унитарное предприятие "Завод СВТ", Республика Беларусь
Срок действия реестра: 31.05.2027
87133-22
87133-22
2022
Унитарное предприятие "Завод СВТ", Республика Беларусь
Срок действия реестра: 14.02.2027
81340-21
81340-21
2021
Yokogawa Test & Measurement Corporation, Япония
Срок действия реестра: 29.03.2026
81735-21
81735-21
2021
Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия
Срок действия реестра: 05.05.2026
65049-21
65049-21
2021
Открытое акционерное общество "Минский научно-исследовательский приборостроительный институт" (ОАО "МНИПИ"), Республика Беларусь
Срок действия реестра: 25.03.2026
