| Номер в госреестре | 67298-17 |
| Наименование СИ | Вискозиметры Штабингера |
| Обозначение типа СИ | серии SVM |
| Изготовитель | "Anton Paar GmbH", Австрия |
| Год регистрации | 2017 |
| Срок свидетельства | 14.04.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Вискозиметры Штабингера серии SVM модификации SVM 2001, SVM 3001, SVM 4001 (далее - вискозиметры) предназначены для измерений динамической и кинематической вязкости и плотности жидкостей в условиях лаборатории.
Вискозиметр состоит из ячейки измерения вязкости жидкости, ячейки измерения плотности жидкости (в модификации SVM 4001 по две ячейки вязкости и плотности), электронного термостата, блока обработки измерительной информации, сенсорного дисплея, конструктивно объединенных в одном корпусе.
Принцип действия ячейки измерения вязкости основан на измерении скорости вращения измерительного ротора (внутреннего ротора), помещенного в цилиндр (внешний ротор), заполненного образцом исследуемой жидкости и вращающегося с постоянной скоростью. Заданная температура жидкости поддерживается электронным термостатом. Внутренний ротор представляет собой полый титановый цилиндр. Благодаря своей малой плотности, измерительный ротор центрируется в более плотной исследуемой жидкости под действием выталкивающей силы. Между наружным и внутренним роторами образуется измерительный зазор. В осевом направлении внутренний ротор удерживается встроенным постоянным магнитом, который вращается вместе с ротором и создает вращающееся магнитное поле. Магнитное поле возбуждает вихревые потоки в наружном медном корпусе и формирует импульсный сигнал частоты вращения внутреннего ротора.
Скорость вращения ротора определяется взаимодействием двух вращающих моментов:
- разгоняющий момент связан с действием усилия сдвига со стороны вращающегося образца исследуемой жидкости и, следовательно, пропорционален разности скоростей вращения внешнего и внутреннего роторов;
- тормозящий момент обеспечивает возбужденные вихревые потоки.
Импульсный выходной сигнал поступает в электронный блок, где обрабатывается, и окончательный результат измерения высвечивается на сенсорном дисплее в единицах вязкости.
Принцип измерения плотности образца жидкости основан на измерении резонансной частоты механических колебаний чувствительного элемента, выполненного в виде U- образной трубки из боросиликатного стекла, в которую помещается образец испытуемой жидкости или газа. Величина резонансной частоты собственных колебаний чувствительного элемента является функцией его температуры, геометрических и механических характеристик, определяемых при калибровке, и плотности находящегося в нем образца жидкости.
Собственные колебания чувствительного элемента поддерживаются с помощью специальной электромагнитной системы. Частотный выходной сигнал поступает в электронный блок, где обрабатывается, и окончательный результат измерения высвечивается на сенсорном дисплее в единицах плотности.
Одновременное измерение вязкости и плотности жидкости при одинаковых условиях обеспечивает возможность автоматического пересчета результатов измерения из динамической вязкости в кинематическую.
Вискозиметры SVM 3001, SVM 4001 имеют стандартный режим расчета индекса вязкости согласно ASTM D 2270 «Standard Practice for Calculating Viscosity Index From Kinematic Viscosity at 40 and 100°C».
Результаты измерения динамической вязкости, плотности, кинематической вязкости и температуры образца, также наименование и номер образца, дата и время отображаются на дисплее в программируемом формате и могут быть сохранены во встроенной памяти данных. Данные также могут быть выведены на принтер или в компьютер через последовательный интерфейс.
Модификации различаются метрологическими характеристиками в режиме измерения плотности и рабочим диапазоном температуры.

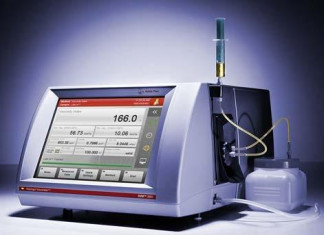

Общий вид средства измерений представлен на рисунках 1, 2.
Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Модификации | SVM 2001 | SVM 3001 | SVM 4001 |
| Идентификационное наименование ПО | соответствует модификации вискозиметра | ||
| Номер версии (идентификационный номер) ПО, не ниже | 2.91.5841.209 | 2.90.2925.14 | 2.91.5841.209 |
| Цифровой идентификатор ПО | недоступен | ||
Вискозиметр функционируют под управлением встроенного специального программного обеспечения. Программное обеспечение осуществляет функции сбора, передачи, обработки, хранения и представления измерительной информации, а также идентификацию параметров, характеризующих тип средства измерений, внесенных в программное обеспечение.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификация | SVM 2001 SVM 3001 SVM 4001 | |
| Диапазоны измерений: - динамической вязкости, мПас | ||
| от 0,4 до 30000,0 | ||
| - кинематической вязкости, мм2/с | от 0,4 до 30000,0 | |
| - плотности, г/см3 | от 0,650 до 3,000 | |
| Пределы допускаемой относительной погрешности измерений вязкости, %: - в диапазоне от 0,4 до 1000 мПас включ.; - в диапазоне св. 1000 до 30000 мПас | ±0,5 ±1,0 | |
| Пределы допускаемой абсолютной погрешности измерений плотности, г/см3: - в диапазоне от 0,650 до 1,500 г/см3 включ.; - в диапазоне св. 1,500 до 3,000 г/см | ±0,0005 ±0,002 | ±0,0002 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| Модификация | SVM 2001 | SVM 3001 | SVM 4001 |
| Напряжение питания переменным током, В | 230±23 | ||
| Частотой, Гц | 50,0±0,5 | ||
| Потребляемая мощность, В-А, не более | 250 | ||
| Г абаритные размеры (ДхШхВ), мм, не более | 530x330x231 | ||
| Наименование характеристики | Значение | ||
| Модификация | SVM 2001 | SVM 3001 | SVM 4001 |
| Масса, кг, не более | 20,5 | 22,2 | 22,4 |
| Объем образца для анализа, см3, не менее для измерений динамической вязкости для измерений плотности и вязкости | 1,5 3 | 2,5 4 | |
| Максимальное давление испытуемого образца, МПа | 1,0 | ||
| Рабочий диапазон температуры испытуемого образца*, °С | от +15 до +100 от 0 до +100 | от +15 до +100 | |
| Интерфейсы | 4 - USB 2.0, Ethernet (100 Мбит), CAN Bus, RS-232, VGA | ||
| Условия эксплуатации: диапазон температуры окружающего воздуха, °C диапазон относительной влажности окружающего воздуха, % | от +5 до +35 до 80 (без конденсата) | ||
| Среднее время наработки на отказ, ч Средний срок службы, лет | 5000 7 | ||
| Примечание: * диапазон показаний температуры модификации SVM 3001 от -20 до +135 °С и при дополнительном охладителе может быть расширен до -60 °С | |||
наносится на эксплуатационную документацию типографическим способом и на вискозиметр в виде наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Вискозиметр Штабингера | SVM 2001 (SVM 3001, SVM 4001) | 1 шт. |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | МП 2302-099-2017 | 1 экз. |
осуществляется по документу МП 2302-099-2017 «Вискозиметры Штабингера серии SVM. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 17 февраля 2017 г. Основные средства поверки:
- вискозиметры капиллярные стеклянные, рабочие эталоны единицы кинематической вязкости жидкости 1-го разряда по ГОСТ 8.025-96 с границами допускаемой относительной погрешности измерений кинематической вязкости при Р = 0,95 ±0,2 %;
- Государственные стандартные образцы вязкости типа ГСО РЭВ-ВНИИМ (ГСО 8587-2004 - ГСО 8604-2004) с погрешностью аттестованного значения от ±0,2 до ±0,3 %;
- Государственные стандартные образцы плотности жидкости типа РЭП (ГСО 8579-2004 - 8585-2004) с погрешностью аттестованного значения ±0,05 кг/м ;
- анализатор плотности жидкостей модели DМA5000 с пределами допускаемой
5 3
абсолютной погрешности измерения плотности ± 4,0 • 10 г/см ’ регистрационный № 39787-08;
- преобразователь сигналов ТС и ТП «ТЕРКОН», регистрационный номер 23245-08, в комплекте с термопреобразователем сопротивления ЭТС-100 с пределами допускаемой абсолютной погрешности измерений температуры в диапазоне измерений от 0 до +100 °С ±0,01 °С;
- термостат с нестабильностью поддержания температуры не хуже ±0,05 °С;
- секундомеры электронные типа СТЦ-2, (А = 0,001 с).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.025-96 ГСИ. Государственная поверочная схема для средств измерений вязкости жидкостей.
ГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений плотности.
Техническая документация фирмы «Anton Paar GmbH», Австрия.
