| Номер в госреестре | 67302-17 |
| Наименование СИ | Генераторы сигналов |
| Обозначение типа СИ | S1103 |
| Изготовитель | Компания "Saluki Technology Inc.", Тайвань |
| Год регистрации | 2017 |
| Срок свидетельства | 14.04.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы сигналов серии S1103 (далее - генераторы) предназначены для формирования стабильных по мощности и частоте высокочастотных гармонических сигналов и сигналов с аналоговой модуляцией.
Принцип действия генераторов основан на формировании гармонического сигнала ЖИГ-синтезатором с фазовой автоподстройкой в интервале частот от 3,2 до 10 ГГц, частотном преобразовании сигнала вниз и вверх, и автоматической регулировке выходного уровня мощности сигнала. Частотная синхронизация осуществляется от внутреннего опорного генератора или от источника внешнего сигнала синхронизации. Различные виды аналоговой модуляции формируются при помощи внутреннего низкочастотного генератора или от внешнего модулирующего сигнала.
Управление режимами работы и параметрами сигналов осуществляется с передней панели либо дистанционно по интерфейсам LAN (10base-T), RS-232, GPIB. Информация об установленных параметрах выводится на монохромный жидкокристаллический дисплей. Для записи данных и обновления программного обеспечения используется порт USB 2.0.
Серия S1103 представлена моделями S1103A и S1103B, различающимися верхней границей частотного диапазона и максимальной выходной мощностью. Обе модели могут быть оснащены опцией встроенного ступенчатого аттенюатора для расширения вниз диапазона уровня сигналов.
Конструкция генераторов представляет собой моноблок в настольном исполнении.

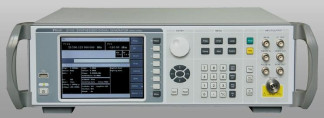

Вид лицевой панели генераторов с указанием мест нанесения знака утверждения типа и знака поверки показан на рисунке 1, вид задней панели со схемой пломбировки от несанкционированного доступа представлен на рисунке 2.
Программное обеспечение, установленное на внутренний контроллер, выполняет функции управления режимами работы, задания параметров сигналов, взаимодействия с внешними устройствами, и не требует специальных средств защиты.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | S1103 Firmware |
| Номер версии (идентификационный номер) | 3.7.2 и выше |
представлены в таблицах 2 и 3.
Таблица 2 - Основные метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Диапазон частот, МГц | |
| S1103A | от 0,25 до 20000 |
| S1103B | от 0,25 до 40000 |
| Тип выходного соединителя | |
| S1103A | 3,5 мм вилка |
| S1103B | 2,4 мм вилка |
| Номер N гармоники (субгармоники) ЖИГ-синтезатора для поддиапазонов частот, МГц | |
| от 0,25 до 250 включ. | 1/8 |
| св. 250 до 500 включ. | 1/16 |
| св. 500 до 1000 включ. | 1/8 |
| св. 1000 до 2000 включ. | 1/4 |
| св. 2000 до 3200 включ. | 1/2 |
| св. 3200 до 10000 включ. | 1 |
| св. 10000 до 20000 включ. | 2 |
| св. 20000 до 40000 включ. | 4 |
Пределы допускаемой относительной погрешности частоты 10 МГц опорного генератора при подстройке_
±5 10"
±210"
±(2- T +0,5)10, где T - время в годах после подстройки_
Г одовой относительный дрейф частоты опорного генератора, не более
Пределы допускаемой относительной погрешности установки частоты выходного сигнала
1)
Диапазон уровня мощности выходного сигнала, дБм
S1103A без опции 001
S1103B без опции 001
S1103A с опцией 001
S1103B с опцией 001
от -20 до +13 от -20 до +10 от -120 до +11 от -120 до +8
Разрешение по уровню мощности, дБ
0,01
Пределы допускаемой относительной погрешности установки уровня мощности при температуре (25±10) °C, дБ
| Уровень мощности P, дБм | Частота, МГц | ||
| от 0,25 | свыше 2000 | свыше 20000 | |
| до 2000 включ. | до 20000 включ. | до 40000 включ. | |
| S1103A, S1103B без опции 001 | |||
| P > +10 | ±1,0 | ±1,2 | - |
| -10 < P < +10 | ±1,0 | ±1,0 | ±1,2 |
| -20 < P < -10 | ±2,0 | ±2,0 | ±2,2 |
| S1103A, S1103B с опцией 001 | |||
| P > +10 | ±1,0 | ±1,2 | - |
| -10 < P < +10 | ±1,0 | ±1,0 | ±1,2 |
| -60 < P < -10 | ±1,5 | ±1,5 | ±1,8 |
| -90 < P < -60 | ±1,8 | ±2,0 | ±2,2 |
Уровень гармонических составляющих сигнала, дБн \ не более
на частотах от 0,25 до 10 МГц включ. на частотах св. 10 до 2000 МГц включ. на частотах св. 2000 до 20000 МГц включ. на частотах св. 20000 до 40000 МГц включ.
-28 3) -28 -55 -50
| Уровень субгармонических составляющих сигнала, дБн, не более | |
| на частотах от 0,25 до 10000 МГц включ. на частотах св. 10000 до 20000 МГц включ. на частотах св. 20000 до 40000 МГц включ. | нет -55 -50 |
| Уровень негармонических составляющих сигнала, дБн, не более | |
| на частотах от 0,25 до 2000 МГц включ. | -65 |
| на частотах св. 2000 до 20000 МГц включ. | -56 |
| на частотах св. 20000 до 40000 МГц включ. | -50 |
Уровень фазовых шумов, дБн/Гц , не более
| Центральная частота, МГц | Отстройка от центральной частоты, кГц | |||
| 0,1 | 1 | 10 | 100 | |
| от 0,25 до 250 включ. | -101 | -121 | -130 | -130 |
| св. 250 до 500 включ. | -108 | -126 | -132 | -132 |
| св. 500 до 1000 включ. | -101 | -121 | -130 | -130 |
| св. 1000 до 2000 включ. | -96 | -115 | -124 | -124 |
| св. 2000 до 3200 включ. | -92 | -111 | -120 | -120 |
| св. 3200 до 10000 включ. | -81 | -101 | -110 | -110 |
| св. 10000 до 20000 включ. | -75 | -95 | -104 | -104 |
| св. 20000 до 40000 включ. | -69 | -89 | -98 | -98 |
Параметры внутреннего низкочастотного генератора
Форма модулирующего сигнала: синусоидальная, прямоугольная, треугольная, пилообразная, шумовая, синусоидальная двухчастотная, синусоидальная с качанием частоты, импульсная
Диапазон частот модуляции, кГц
синусоидальные формы сигнала несинусоидальные формы сигнала
Диапазон длительности импульсов
Диапазон периода импульсов
Разрешение по времени, нс
Параметры амплитудной модуляции
Диапазон несущей частоты, МГц S1 ЮЗА S1103B
Диапазон частот модуляции, кГц
Пределы допускаемой абсолютной погрешности установки коэффициента АМ (КАМ 30 %, частота модуляции 1 кГц), %
от 0,001 до 1000 от 0,001 до 100
от 100 нс до 42 с от 20 нс до 42 с 10
от 10 до 20000 от 10 до 40000
от 0,001 до 100
±3,0
Коэффициент гармоник огибающей модулирующего сигнала (КАМ 30 %, частота модуляции 1 кГц), %_
2)
±2,0
Параметры частотной модуляции
Диапазон несущей частоты, МГц
от 10 до 20000 от 10 до 40000
S1103A
S1103B
Диапазон частот модуляции, кГц
от 0,001 до 1000 от 0 до 10000
внутренняя модуляция
внешняя модуляция
Максимальное значение девиации частоты, МГц
3)
N•16
Пределы допускаемой абсолютной погрешности установки девиации частоты Fdev (диапазон от 1 до N-800 кГц, частота модуляции 1 кГц), кГц 1_
±(0,05 •Fdev + 0,02)
| 1 | 2 |
| Параметры фазовой модуляции | |
| Диапазон несущей частоты, МГц | от 10 до 20000 от 10 до 40000 |
| S1103A | |
| S1103B | |
| Диапазон частот модуляции, кГц | от 0,001 до 1000 |
| Максимальное значение девиации фазы, рад | N•160 1) |
| Пределы допускаемой абсолютной погрешности установки девиации фазы Фёеу до N-80 рад (частота модуляции 1 кГц), рад | ±(0,05-Фёеу + 0,01) 2) |
| Параметры импульсной модуляции | |
| Частота следования импульсов, МГц | от 0 до 10 |
| Минимальная длительность импульсов, нс | 50 |
| Коэффициент подавления уровня несущей частоты в паузе между импульсами, не менее, дБ | 8 О 2) |
| Длительность фронта и среза огибающей модулированного сигнг на несущей частоте от 500 до 20000 МГц на несущей частоте от 20000 до 40000 МГц | ша, не более, нс 15 20 |
| 1) N - номер гармоники (субгармоники) синтезатора 2) Типовое справочное значение. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры сети питания | |
| частота, Гц | от 47,2 до 52,5 |
| напряжение, В | от 198 до 242 |
| потребляемая мощность, Вт, не более | 300 |
| Габаритные размеры, мм | |
| ширина | 482 |
| высота | 152 |
| глубина | 582 |
| Масса, кг, не более | 20 |
| Рабочие условия применения | |
| температура окружающего воздуха to, °С | от 0 до 40 |
| относительная влажность воздуха, % | от 5 до 95 (to < 30 °С) |
| Электромагнитная совместимость | по ГОСТ Р МЭК 61326-1-2014 |
| Безопасность | по ГОСТ IEC 61010-1-2014 |
наносится на переднюю панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
представлена в таблице 4.
| Наименование и обозначение | Кол-во |
| Г енератор сигналов серии S1103 (модель по заказу) | 1 шт. |
| Опция 001 (встроенный ступенчатый аттенюатор) | по заказу |
| Кабель сетевой | 1 шт. |
| Руководство пользователя | 1 экз. |
| Методика поверки МП S1103-2017 | 1 экз. |
осуществляется по документу 81103МП-2017 «ГСИ. Генераторы сигналов серии S1103. Методика поверки», утвержденному ЗАО «АКТИ-Мастер» 22.03.2017 г.
Основные средства поверки представлены в таблице 5.
Таблица 5 - Средства поверки
| Наименование | Требуемые метрологические характеристики | Рекомендуемый тип средства измерений, регистрационный номер |
| Анализатор спектра | диапазон частот от 250 кГц до 40 ГГц; усредненный уровень собственных шумов не более -130 дБм /Гц; уровень гармонических искажений 2-го порядка не более -60 дБн; нелинейность дисплея в интервале от 0 до -30 дБ не более ±0,1 дБ | Анализатор спектра Rohde & Schwarz FSV40; рег. № 42593-09 |
| Генератор сигналов НЧ | уровень напряжения частотой 1 кГц от 0,1 до 2 В (скз) | Генератор сигналов сложной формы со сверхнизким уровнем искажений SRS DS360; рег. № 45344-10 |
| Стандарт частоты | относительная погрешность частоты 10 МГц не более ±1 • 10-8; уровень сигнала от 0 до +10 дБм | Стандарт частоты рубидиевый Stanford Research Systems FS725; рег. № 31222-06 |
| Ваттметр СВЧ поглощаемой мощности | относительная погрешность измерения уровня мощности от -30 до +13 дБм на частотах от 250 кГц до 40 ГГц не более ±0,3 дБ | Ваттметр поглощаемой мощности СВЧ Rohde & Schwarz NRP-Z56; рег. № 43642-10 |
| Анализатор фазовых шумов | уровень собственных фазовых шумов не менее чем на 10 дБ ниже уровня фазовых шумов поверяемого генератора сигналов | Анализатор фазового шума Rohde & Schwarz FSWP26 с опцией B60; рег. № 63528-16 |
| Осциллограф цифровой | диапазон частот от 0 до 2 ГГц | Осциллограф цифровой Tektronix DPO7254C; рег. № 53104-13 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится переднюю панель корпуса генератора в виде наклейки (место нанесения показано на рисунке 1) и/или на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к генераторам сигналов серии S1103
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты
ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний
ГОСТ Р МЭК 61326-1-2014. Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования
ГОСТ IEC 61010-1-2014. Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования
