| Номер в госреестре | 67303-17 |
| Наименование СИ | Генераторы сигналов произвольной формы модульные |
| Обозначение типа СИ | NI PXI-5402 |
| Изготовитель | Компания "National Instruments Corporation", США; Компания "National Instruments Corporation", Венгрия |
| Год регистрации | 2017 |
| Срок свидетельства | 14.04.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Г енераторы сигналов произвольной формы модульные NI PXI-5402 (далее - генераторы) предназначены для воспроизведения электрических сигналов сложной и произвольной формы.
Принцип действия генераторов основан на прямом цифровом синтезе сигналов с использованием внутреннего устройства памяти, цифро-аналогового преобразователя и программируемых аттенюаторов.
Конструкция генераторов представляет собой модуль, устанавливаемый в слот базового блока (шасси) PXI (PXIe). Шасси и устанавливаемый в него управляющий контроллер поставляются по отдельному заказу.
Управление режимами, задание параметров и функций могут производиться с виртуальной панели или дистанционно по интерфейсу PXI (PXIe).

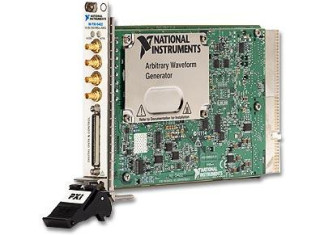

Общий вид генераторов с указанием мест нанесения знака утверждения типа, знака поверки и схемой пломбировки от несанкционированного доступа показан на рисунке 1.
Программное обеспечение (драйвер “NI-FGEN”) устанавливается на внешний контроллер с шиной PXI (PXIe) в базовом блоке (шасси).
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014 (класс риска “A” по WELMEC 7.2).
Идентификационные данные программного обеспечения приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | NI-FGEN |
| Номер версии (идентификационный номер) | 2.7 и выше |
представлены в таблицах 2 и 3.
Таблица 2 - Основные метрологические характеристики
| Наименование характеристики | Значение |
| Максимальная частота дискретизации, МГц | 400 |
| Разрешение цифро-аналогового преобразователя, бит | 14 |
| Диапазон частот сигналов, МГц | |
| синусоидальная и прямоугольная форма | от 0 до 20 |
| пилообразная и треугольная форма | от 0 до 1 |
| произвольная форма | от 0 до 20 |
| Номинальные значения выходного сопротивления, Ом | 50; 75 |
| Диапазон установки амплитуды напряжения (п-п), В на высокоомную нагрузку (Hi-Z) на нагрузку 50 Ом | от 0,01 127 до 20 от 0,00564 до 10 |
| Пределы допускаемой абсолютной погрешности установки амплитуды напряжения частотой 50 кГц на высокоомную нагрузку, В | -(0,01 •Au + 0,001) 1) +(0,02-Au + 0,001) |
| Диапазон установки постоянного напряжения смещения Uo, | В |
| на высокоомную нагрузку (Hi-Z) | ±(10-Аи/2) |
| на нагрузку 50 Ом | ±(5 - Аи /2) |
| Пределы допускаемой абсолютной погрешности установки постоянного напряжения смещения на нагрузку Hi-Z, В | ±(0,005 Аи + 0,005 Аш + 0,002) 2) |
| Неравномерность амплитудно-частотной характеристики синусоидального сигнала относительно уровня на частоте 50 кГц, дБ, не более | ±0,4 |
| Пределы допускаемой относительной погрешности установки частоты | ±25 •Ю-6 |
| 1) Здесь и далее Ли - числовое значение амплитуды напряжения (п-п) в вольтах. 2) AU0 - числовое значение постоянного напряжения смещения в вольтах. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Тип выходного высокочастотного соединителя | BNC(f) |
| Габаритные размеры, мм | |
| высота | 130 |
| глубина | 216 |
| толщина | 20 |
| Масса, г, не более | 351 |
| Рабочие условия применения | |
| температура окружающего воздуха, °С | от 0 до 55 |
| относительная влажность воздуха, %, не более | от 10 до 90 (без конденсата) |
| Электромагнитная совместимость | по ГОСТ Р МЭК 61326-1-2014 |
| Безопасность | по ГОСТ IEC 61010-1-2014 |
наносится на боковую панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
представлена в таблице 4.
Таблица 4 - Комплектность генераторов
| Наименование и обозначение | Кол-во |
| Г енератор сигналов произвольной формы модульный NI PXI-5402 | 1 шт. |
| Комплект кабелей | по заказу |
| Компакт-диск с документацией и программным обеспечением | 1 шт. |
| Руководство пользователя | 1 шт. |
| Методика поверки №5402МП-2017 | 1 шт. |
осуществляется по документу М5402МП-2017 «ГСИ. Генераторы сигналов произвольной формы модульные NI PXI-5402. Методика поверки», утвержденному ЗАО «АКТИ-Мастер» 23.03.2017 г.
Основные средства поверки представлены в таблице 5.
Таблица 5 - Средства поверки
| Наименование | Требуемые метрологические характеристики | Рекомендуемый тип средства измерений, регистрационный номер |
| Вольтметр переменного напряжения | абсолютная погрешность измерения переменного напряжения U~ (скз) от 4 мВ до 10 В частотой 50 кГц не более ±(2-10-3-U~ + 0,1 мВ) | Мультиметр цифровой модульный NI PXI-4071; рег. № 57582-14 |
| Вольтметр постоянного напряжения | абсолютная погрешность измерения постоянного напряжения U= от 0 до 5 В не более ±(1 • 10-4-U= + 0,1 мВ) | |
| Частотомер | относительная погрешность измерения частоты 10 МГц не более ±7-10-6 | Частотомер универсальный Tektronix FCA3000; рег. № 51532-12 |
| Осциллограф цифровой | полоса пропускания не менее 80 МГц; относительная погрешность коэффициента отклонения не более ±2 % | Осциллограф цифровой модульный NI PXI-5124; рег. № 58297-14 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится боковую панель корпуса генератора в виде наклейки (место нанесения показано на рисунке 1) и/или на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к генераторам сигналов произвольной формы модульным NI PXI-5402
ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ Р 8.648-2015. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 1-10" до 2-10 Гц
ГОСТ Р МЭК 61326-1-2014. Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования
ГОСТ IEC 61010-1-2014. Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования
