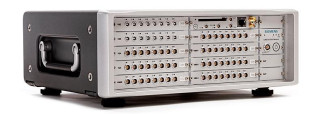

Усилители цифровые измерительные LMS SCADAS, 67306-17

LMS

SCADAS*

Обозначение

a

bbx

количество слотов

1

2

3

5

6

7

8

9

10

11

21

LMS SCADAS

Mobile

M

01

02

03S

05

06

S

09

10

S

01V

02V

05V

09V

201

202

205

209

201V

202V

205V

209V

201V-

RB

202V-

RB

205V

-RB

209V-

RB

Recorder

R

01

02

05

07

09

201

202

205

20

7

209

20

7-

OC

Durability

Recorder

D

07

08

S

09

Lab

L

220

220

V

220

V-

RB

21

S

*Тип модификации крейта указан в наименовании в соответствии с кодом “SCa-bbx”, где SC -сокращенное наименование LMS SCADAS; a - условия применения (M -Mobile; R -Recorder; D -Durability Recorder; L - Lab); bb- число слотов для модулей измерительных усилителей; x - модификации (V - управление виброиспытаниями, S - подчиненный крейт).

X

Типы входных каналов

V

вольт, ICP , поддержка технологии TEDS

VD

вольт, ICP , поддержка технологии TEDS с дифференциальным входом

VC

вольт, ICP, поддержка технологии TEDS, заряд

VCF

вольт, ICP, поддержка технологии TEDS, заряд, выходные каналы для мониторинга

VS

вольт, ICP , поддержка технологии TEDS, цифровой аудио вход

VM

вольт, ICP, поддержка технологии TEDS, микрофон

VB

вольт, ICP, поддержка технологии TEDS, мост

DB

вольт, ICP, поддержка технологии TEDS, мост (в зависимости от типа модуля)

RV

тахометрический датчик, инкрементный энкодер

CN

подключение к интерфейсу шины CAN-Bus

WFI

подключение к интерфейсу динамометрических колес // Wheel Force transducers

T

термоэлектрические термометры

с

Описание

-

разъемы CAMAC

b

разъемы BNC. Модуль занимает 2 слота в крейте

s

разъем SUB-D

Z

Описание

II, Е

модификация усилителя с измененным динамическим диапазоном, 2-е поколение

IP

модификация усилителя со степенью защиты IP54

A

модификация усилителя для мостовых измерений, а также для подключения акселерометров и датчиков давления

B

модификация усилителя для мостовых измерений, а также для подключения акселерометров и датчиков давления с поддержкой TEDS в соответствии с IEEE 1451.4

C

модификация усилителя для мостовых измерений с возможностью подключения активных датчиков, таких как MEMS или переменной емкости, датчиков LVDT для измерений перемещения или вращения, датчиков давления или температуры с токовым выходом 4-20 мА, с поддержкой TEDS в соответствии с IEEE 1451.4

OC

модификация усилителя с измененными размерами передней панели для крейта SCM207 ( не обладает степенью защиты IP54)

RT

модификация усилителя для контроллеров с интерфейсом EtherCAT

ER

модификация усилителя с расширенным входным диапазоном

Z

Описание

III

модификация усилителя с частотой дискретизации 204,8 кГц и динамическим диапазоном до 150 dB, 3-е поколение

TCK

модификация усилителя для подключения термопар в моноблочном исполнении

QR

модификация усилителя с расширенным диапазоном измерений для квазистатических измерений

"В

2

Обозначение

Тип

Количество

каналов

Исполнение

разъемов

Исполнение

Полное

обозначение

усилителя

Описание усилителя

1

2

3

4

5

6

7

8

1

SCL

V

8

-

-

SCL-V8

8-канальный модуль с разъемами CAMAC (с ICP и поддержкой TEDS) для измерений напряжения

2

SCL

V

8

b

-

SCL-V8b

8-канальный модуль с разъемами BNC (с ICP и поддержкой TEDS) для измерений напряжения, занимает 2 слота в крейте

3

SCL

VC

8

-

-

SCL-VC8

8-канальный модуль для измерений заряда и напряжения (с ICP и поддержкой TEDS)

4

SCL

VB

8

-

-

SCL-VB8

8-канальный модуль для мостовых измерений и измерений напряжения (с ICP и поддержкой TEDS)

5

SCL

VD

8

-

-

SCL-VD8

8-канальный модуль с дифференциальным входом, с разъемами CAMAC (с ICP и поддержкой TEDS) для измерений напряжения

6

SCL

VD

8

b

-

SCL-VD8b

8-канальный модуль с дифференциальным входом, с разъемами BNC (с ICP и поддержкой TEDS) для измерений напряжения, занимает 2 слота в крейте

7

SCL

VD

8

s

-

SCL-VD8s

8-канальный модуль с дифференциальным входом, с разъемами SUB-D (с ICP и поддержкой TEDS) для измерений напряжения

8

SCL

T

8

-

-

SCL-T8

8-канальный модуль для термопар

9

SCL

RV

4

-

-

SCL-RV4

4-канальный модуль для тахометрических измерений и для анализа крутильных колебаний

1

2

3

4

5

6

7

8

10

SCL

DAC

4

-

-

SCL-DAC4

4-канальный источник сигналов (синус, синус с разверткой, ШСВ, импульс, белый и розовый шум)

11

SCL

BDS

4

-

-

SCL-BDS4

4-канальный модуль для мостовых измерений и измерений деформации

12

SCL

VS

8

-

-

SCL-VS8

8-канальный модуль с разъемами CAMAC (с ICP и поддержкой TEDS) для измерений напряжения (имеет совмещенный с 8-м каналом цифровой аудиоканал стандарта SPDIF)

13

SCL

VS

8

b

-

SCL-VS8b

8-канальный модуль с разъемами BNC (с ICP и поддержкой TEDS) для измерений напряжения (имеет совмещенный с 8-м каналом цифровой аудиоканал стандарта SPDIF)

14

SCL

VB

8

-

II

SCL-VB8-

II

8-канальный универсальный модуль ввода с разъемами LEMO (с ICP и поддержкой TEDS) для измерений напряжения, мостовых измерений, и подключения различных датчиков (емкостных и пьезоэлектрических вибропреобразователей, тензорезисторов и т.д.)

15

SCL

DB

8

-

II

SCL-DB8-

II

8-канальный универсальный модуль ввода с разъемами LEMO (с ICP и поддержкой TEDS) для измерений напряжения, мостовых измерений, для подключения различных датчиков (вибропреобразователей, тензорезисторов и т.п.), с частотным диапазоном измерений до 5кГц

16

SCL

VM

8

-

-

SCL-VM8

8-канальный универсальный модуль ввода с разъемами LEMO (с ICP и поддержкой TEDS) для измерений напряжения, а также подключения микрофонов (с поддержкой напряжения поляризации 0 и 200 В)

17

SCL

DCH

4

-

-

SCL-DCH4

4-канальный модуль для дифференциального и несимметричного подключения датчиков

18

SCL

VD

8

MO

-

SCL-

VD8MO

8-канальный модуль для измерений напряжения (с ICP и поддержкой TEDS), имеет 8 выходных каналов для мониторинга входных сигналов (занимает 2 слота)

19

SCL

VD

8

MO

E

SCL-

VD8MO-E

8-канальный для измерений напряжения (с ICP и поддержкой TEDS), имеет с 8 выходных каналов для мониторинга входных сигналов (занимает 2 слота)

1

2

3

4

5

6

7

8

20

SCL

V

4

-

-

SCL-V4

4-канальный модуль с разъемами BNC (с ICP и TEDS) для измерений напряжения

21

SCL

V

24

-

-

SCL-

V24

24-канальный модуль с разъемами LEMO для измерений напряжения (возможно подключение 8 трехосевых вибропреобразователей или 24 одноосевых)

22

SCL

V

24

M

-

SCL-

V24M

24-канальный модуль с входным 64-пиновым разъемом HD D-SUB для измерений напряжения (подключение до 8 трехосевых или 24 одноосевых вибропреобразователей)

23

SCL

VCF

4

-

-

SCL-

VCF4

4-канальный модуль для измерений заряда и напряжения (с ICP и поддержкой TEDS) с «плавающим» входом, имеет 4 выходных аналоговых каналов для мониторинга

24

SCL

RV

4

-

RT

SCL-

RV4-RT

4-канальный модуль для тахометрических измерений и анализа крутильных колебаний, вариант для контроллера с интерфейсом EtherCat

25

SCL

T

8

-

-

SCL-

T8-RT

8-канальный модуль для термопар, вариант для контроллера с интерфейсом EtherCat

26

SCL

VC

8

-

ER

SCL-

VC8-ER

8-канальный модуль для измерений заряда и напряжения (с ICP и поддержкой TEDS) с расширенным диапазоном по заряду

27

SCL

VB

8

-

III

SCL-

VB8III

8-канальный универсальный модуль ввода с разъемами LEMO (с ICP и поддержкой TEDS) для измерений напряжения, мостовых измерений, и подключения различных датчиков (емкостных и пьезоэлектрических вибропреобразователей, тензорезисторов и т.д.)

28

SCL

VBD

S

4

-

-

SCL-

VBDS4

4-канальный модуль для измерений напряжения (с ICP, поддержкой TEDS и с дифференциальным входом), мостовых соединений; имеет выходные каналы для мониторинга входных сигналов, занимает один слот

29

SCL

VBD

S

4

-

RT

SCL-

VBDS4-

RT

4-канальный модуль для измерений напряжения (с ICP, поддержкой TEDS и с дифференциальным входом), мостовых соединений; имеет выходные каналы для мониторинга входных сигналов; вариант для контроллера с интерфейсом EtherCat

1

2

3

4

5

6

7

8

30

SCL

VC

8

-

QS

SCL-VC8-

QS

8-канальный модуль для измерений заряда и напряжения (с ICP и поддержкой TEDS) с расширенным диапазоном по заряду для квазистатических измерений

31

SCL

V

8

-

RT

SCL-V8-RT

8-канальный модуль с разъемами CAMAC (с ICP и поддержкой TEDS) для измерений напряжения; вариант для контроллера с интерфейсом EtherCat

32

SCL

V

8

b

RT

SCL-V8b-

RT

8-канальный модуль с разъемами BNC (с ICP и поддержкой TEDS) для измерений напряжения, занимает 2 слота в крейте; вариант для контроллера с интерфейсом EtherCat

33

SCL

VB

8

-

III-

RT

SCL-

VB8III-RT

8-канальный универсальный модуль ввода с разъемами LEMO (с ICP и поддержкой TEDS) для измерений напряжения, мостовых измерений, и подключения различных датчиков (емкостных и пьезоэлектрических вибропреобразователей, тензорезисторов и т.д.); вариант для контроллера с интерфейсом EtherCat

34

SCL

V

24

-

II

SCL-V24II

24-канальный модуль с разъемами LEMO для измерений напряжения (возможно подключение восьми трехосевых вибропреобразователей или 24 одноосевых), с различными вариантами входных диапазонов

35

SCL

V

24

M

-II

SCL-V24M-

II

24-канальный модуль с входным 64-пиновым разъемом HD D-SUB для измерений напряжения (подключение до 8-ми трехосевых или 24-х одноосевых вибропреобразователей), с различными вариантами входных диапазонов; вариант для контроллера с интерфейсом EtherCat

36

SCL

T

8

-

A

SCL-T8A

8-канальный модуль для термопар (с измененной логикой процессора)

п/

"В

2

Обозначение

Тип

Количество

каналов

Исполнение

разъемов

Исполнение

Полное обозначени е усилителя

Описание усилителя

1

SCL

FR

4

-

-

SCL-FR4

4-канальный модуль сетевого интерфейса FlexRay

2

SCL

CN

4

-

-

SCL-CN4

4-канальный модуль к шине CAN-Bus

3

SCL

ESO

64

-

SCL-ESO64

Цифровой интерфейсный модуль (два коннектора RJ45) для параллельного соединения LMS SCADAS Lab с сетью EtherCAT (до 64 цифровых каналов) и ПК

п/

"В

2

Обозначение

Тип

Количество

каналов

Исполнение

разъемов

Исполнение

Полное обозначени е усилителя

Описание усилителя

1

2

3

4

5

6

7

8

1

SCM

V

4

-

-

SCM-V4

4-канальный модуль с разъемами BNC (с ICP и поддержкой TEDS) для измерений напряжения

2

SCM

V

4

-

II

SCM-V4-II

4-канальный модуль с разъемами BNC (с ICP и TEDS) для измерений напряжения, 2 поколение модуля

3

SCM

V

8

-

-

SCM-V8

8-канальный модуль с разъемами CAMAC (с ICP и поддержкой TEDS) для измерений напряжения

4

SCM

V

8

-

II

SCM-V8-II

8-канальный модуль с разъемами CAMAC (с ICP и поддержкой TEDS) для измерений напряжения, 2 поколение модуля

5

SCM

VC

8

-

-

SCM-VC8

8-канальный модуль для измерений заряда и напряжения (с ICP и поддержкой TEDS)

1

2

3

4

5

6

7

8

6

SCM

VS

8

-

II

SCM-VS8-II

8-канальный модуль с разъемами CAMAC (с ICP и поддержкой TEDS) для измерений напряжения (имеет совмещенный с 8-м каналом цифровой аудиоканал стандарта SPDIF)

7

SCM

VM

8

-

-

SCM-VM8

8-канальный универсальный модуль ввода с разъемами LEMO (с ICP и поддержкой TEDS) для измерений напряжения, а также подключения микрофонов (с поддержкой напряжения поляризации 0 и 200 В)

8

SCM

VB

8

-

-

SCM-VB8

8-канальный универсальный модуль ввода с разъемами LEMO (с ICP и поддержкой TEDS) для измерений напряжения, мостовых измерений

9

SCM

DB

8

-

-

SCM-DB8

8-канальный универсальный модуль ввода с разъемами LEMO (с ICP и поддержкой TEDS) для измерений напряжения, мостовых измерений, для подключения различных датчиков (вибропреобразователей, тензорезисторов и т. д), с частотным диапазоном измерений до 5 кГц

10

SCM

VD

8

-

-

SCM-VD8

8-канальный модуль для измерений напряжения (с ICP и поддержкой TEDS) с дифференциальным входом

11

SCM

RV

4

-

-

SCM-RV4

4-канальный модуль для тахометрических измерений и для анализа крутильных колебаний

12

SCM

T

8

-

-

SCM-T8

8-канальный модуль для подключения термопар

13

SCM

V

8

-

IP

SCM-V8-IP

8-канальный модуль со степенью защиты IP54 (с ICP и поддержкой TEDS) для измерений напряжения

14

SCM

VB

8

-

IP

SCM-VB8-

IP

8-канальный универсальный модуль ввода со степенью защиты IP54 (с ICP и поддержкой TEDS) для измерений напряжения, мостовых измерений

15

SCM

DB

8

-

IP

SCM-DB8-

IP

8-канальный универсальный модуль ввода для измерений напряжения и мостовых измерений со степенью защиты IP54, с частотным диапазоном измерений до 5 кГц

16

SCM

RV

4

-

IP

SCM-RV4-

IP

4-канальный модуль для тахометрических измерений и для анализа крутильных колебаний со степенью защиты IP54

1

2

3

4

5

6

7

8

17

SCM

T

8

-

IP

SCM-T8-IP

8-канальный модуль для термопар со степенью защиты IP54

18

SCM

V

8

-

E

SCM-V8-E

8-канальный модуль с разъемами CAMAC (с ICP и поддержкой TEDS) для измерений напряжения

19

SCM

VC

8

-

E

SCM-VC8-E

8-канальный для измерений напряжения и заряда (с ICP и поддержкой TEDS)

20

SCM

VS

8

-

E

SCM-VS8-E

8-канальный модуль с разъемами CAMAC (с ICP и поддержкой TEDS) для измерений напряжения (имеет совмещенный с 8-м каналом цифровой аудиоканал стандарта SPDIF)

21

SCM

VM

8

-

E

SCM-VM8-

E

8-канальный универсальный модуль ввода с разъемами LEMO (с ICP и поддержкой TEDS) для измерений напряжения, а также подключения микрофонов (с поддержкой напряжения поляризации 0 и 200 В)

22

SCM

VB

8

-

E

SCM-VB8-E

8-канальный универсальный модуль ввода с разъемами LEMO (с ICP и поддержкой TEDS) для измерений напряжения, мостовых измерений, для подключения различных датчиков

23

SCM

VS

8

-

IP

SCM-VS8-

IP

8-канальный модуль с разъемами CAMAC (с ICP и поддержкой TEDS) для измерений напряжения (имеет совмещенный с 8-м каналом цифровой аудиоканал стандарта SPDIF) со степенью защиты IP54

24

SCM

VM

8

-

IP

SCM-VM8-

IP

8-канальный универсальный модуль ввода с разъемами LEMO (с ICP и поддержкой TEDS) для измерений напряжения, а также подключения микрофонов, со степенью защиты IP54

25

SCM

VC

8

-

IP

SCM-VC8-

IP

8-канальный для измерений напряжения и заряда (с ICP и поддержкой TEDS), со степенью защиты IP54

26

SCM

VD

8

-

E

SCM-VD8-E

8-канальный модуль для измерений напряжения с разъемами CAMAC (с ICP и поддержкой TEDS) с дифференциальным входом, расширенная спецификация модуля

1

2

3

4

5

6

7

8

27

SCM

VD

8

-

IP

SCM-VD8-

IP

8-канальный модуль для измерений напряжения с разъемами CAMAC (с ICP и поддержкой TEDS) с дифференциальным входом, со степенью защиты IP54

28

SCM

V

4

-

E

SCM-V4-E

4-канальный модуль с разъемами BNC (с ICP и поддержкой TEDS) для измерений напряжения

29

SCM

V

8

b

E

SCM-V8b-E

8-канальный модуль с разъемами BNC (с ICP и поддержкой TEDS) для измерений напряжения, занимает 2 слота

30

SCM

VD

8

b

E

SCM-VD8b-

E

8-канальный модуль с дифференциальным входом, с разъемами BNC (с ICP и поддержкой TEDS) для измерений напряжения, занимает 2 слота

31

SCM

VD

8

s

IP

SCM-VD8s-

IP

8-канальный модуль с дифференциальным входом, с разъемами SUB-D (с ICP и поддержкой TEDS) для измерений напряжения, со степенью защиты IP54

32

SCM

VB

8

-

II

SCM-VB8-II

8-канальный универсальный модуль ввода (с ICP и поддержкой TEDS) для измерений напряжения, мостовых измерений, для подключения различных датчиков, второе поколение модуля

33

SCM

VD

8

MO

E

SCM-

VD8MO-E

8-канальный модуль для измерений напряжения (с ICP и поддержкой TEDS), имеет 8 выходных каналов для мониторинга входных сигналов (занимает 2 слота)

34

SCM

VB

8

-

II-

IP

SCM-VB8-

II-IP

8-канальный универсальный модуль ввода (с ICP и поддержкой TEDS) для измерений напряжения, мостовых измерений, для подключения различных датчиков (емкостных и пьезоэлектрических вибропреобразователей, тензорезисторов и т. д.); со степенью защиты IP54; второе поколение модуля

35

SCM

VD

8

MO

E

SCM-

VD8MO-E

8-канальный модуль для измерений напряжения (с ICP и поддержкой TEDS), имеет 8 выходных каналов для мониторинга входных сигналов (занимает 2 слота)

1

2

3

4

5

6

7

8

36

SCM

V

24

-

-

SCM-V24

24-канальный модуль с разъемами LEMO для измерений напряжения (возможно подключение восьми трехосевых вибропреобразователей или 24 одноосевых)

37

SCM

V

24

M

-

SCM-V24M

24-канальный модуль с входным 64-пиновым разъемом HD D-SUB для измерений напряжения (подключение до 8-ми трехосевых или 24-х одноосевых вибропреобразователей)

38

SCM

V

24

-

IP

SCM-V24-

IP

24-канальный модуль с разъемами LEMO для измерений напряжения (возможно подключение восьми трехосевых вибропреобразователей или 24 одноосевых), со степенью защиты IP54

39

SCM

VD

8

-

II

SCM-VD8-

II

8-канальный модуль для измерений напряжения с разъемами CAMAC (с ICP и поддержкой TEDS) с дифференциальным входом

40

SCM

VS

8

b

E

SCM-VS8b-

E

8-канальный модуль с разъемами BNC (с ICP и поддержкой TEDS) для измерений напряжения (имеет совмещенный с 8-м каналом цифровой аудиоканал стандарта SPDIF), занимает 2 слота

41

SCM

DCH

4

-

E

SCM-

DCH4-E

4-канальный модуль для дифференциального и несимметричного подключения датчиков

42

SCM

DCH

4

-

IP

SCM-

DCH4-IP

4-канальный модуль для дифференциального и несимметричного подключения датчиков со степенью защиты IP54

43

SCM

VD

8

-

II-

IP

SCM-VD8-

II-IP

8-канальный модуль для измерений напряжения с разъемами CAMAC (с ICP и поддержкой TEDS) с дифференциальным входом, со степенью защиты IP54

44

SCM

DB

8

-

II

SCM-DB8II

8-канальный универсальный модуль ввода с разъемами LEMO (с ICP и поддержкой TEDS) для измерений напряжения, мостовых измерений, для подключения различных датчиков (вибропреобразователей, тензорезисторов и т.п.), с частотным диапазоном измерений до 5 кГц

1

2

3

4

5

6

7

8

45

SCM

DB

8

-

II-

IP

SCM-DB8II-

IP

8-канальный универсальный модуль ввода с разъемами LEMO (с ICP и поддержкой TEDS) для измерений напряжения, мостовых измерений, для подключения различных датчиков (вибропреобразователей, тензорезисторов и т.п.), с частотным диапазоном измерений до 5 кГц; со степенью защиты IP54;

46

SCD

DB

8

-

A

SCD-DB8A

8-канальный модуль с разъемами LEMO для измерений напряжения и мостовых измерений, с частотным диапазоном измерений до 5 кГц

47

SCD

DB

8

-

B

SCD-DB8B

8-канальный модуль ввода с разъемами LEMO (с ICP и поддержкой TEDS) для измерений напряжения, мостовых измерений, с частотным диапазоном измерений до 5кГц

48

SCD

DB

8

-

C

SCD-DB8C

8-канальный модуль с разъемами LEMO (с ICP и поддержкой TEDS) для измерений напряжения и мостовых измерений, для подключения различных датчиков (вибропреобразователей, тензорезисторов и т.п.), с частотным диапазоном измерений до 5 кГц

49

SCD

DB

8

-

A-

IP

SCD-DB8A-

IP

8-канальный модуль с разъемами LEMO для измерений напряжения и мостовых измерений, с частотным диапазоном измерений до 5 кГц; со степенью защиты IP54

50

SCD

DB

8

-

B-

IP

SCD-DB8B-

IP

8-канальный модуль с разъемами LEMO (с ICP и поддержкой TEDS) для измерений напряжения, мостовых измерений, с частотным диапазоном измерений до 5кГц; со степенью защиты IP54

51

SCD

DB

8

-

C-

IP

SCD-DB8C-

IP

8-канальный модуль с разъемами LEMO (с ICP и поддержкой TEDS) для измерений напряжения и мостовых измерений, для подключения различных датчиков, частотный диапазон измерений ограничен до 5 кГц; со степенью защиты IP54

52

SCM

BDS

4

-

Е

SCM-BDS4-

E

4-канальный модуль для мостовых измерений и измерений деформации

1

2

3

4

5

6

7

8

53

SCM

BDS

4

-

IP

SCM-BDS4-

IP

4-канальный модуль для мостовых измерений и измерений деформации со степенью защиты IP54

54

SCM

DAC

4

-

-

SCM-DAC4

4-канальный источник сигналов (синус, синус с разверткой, ШСВ, импульс, белый и розовый шум)

55

SCM

AO

16

-

-

SCM-AO16

16-канальный источник сигналов для воспроизведения входных сигналов

56

SCM

AO

16

-

-

SCM-AO16-

IP

16-канальный источник сигналов для воспроизведения входных сигналов со степенью защиты IP54

57

SCM

VB

8

-

III

SCM-VB8III

8-канальный универсальный модуль ввода с разъемами LEMO (с ICP и поддержкой TEDS) для измерений напряжения, мостовых измерений (включая 4-проводную схему для У моста), и подключения различных датчиков, 3 поколение модуля

58

SCM

VBD

S

4

-

SCM-

VBDS4

модуль для измерений напряжения (с ICP, TEDS и дифференциальным входом), мостовых соединений, имеет выходные каналы для мониторинга входных сигналов

59

SCM

VBD

S

4

RT

SCM-

VBDS4-RT

модуль для измерений напряжения (с ICP, поддержкой TEDS и с дифференциальным входом), мостовых соединений; имеет с выходные каналы для мониторинга входных сигналов для контроллера с интерфейсом EtherCat

60

SCM

RV

4

-

RT

SCM-RV4-

RT

4-канальный модуль для тахометрических измерений и анализа крутильных колебаний, вариант для контроллера с интерфейсом EtherCat

61

SCM

V

8

-

RT

SCM-V8-RT

8-канальный модуль с разъемами CAMAC (с ICP и поддержкой TEDS) для измерений напряжения для контроллера с интерфейсом EtherCat

62

SCM

T

8

-

RT

SCM-T8-

RT

8-канальный модуль для термопар для контроллера с интерфейсом EtherCat

63

SCx

TCK

8

-

A

SCx-TCK8A

8-канальный внешний модуль для термопар (главный)

64

SCx

TCK

8

-

B

SCx-TCK8B

8-канальный внешний модуль для термопар (подчиненный)

1

2

3

4

5

6

7

8

65

SCM

VC

8

-

QS

SCM-VC8-

QS

8-канальный модуль для измерений заряда и напряжения (с ICP и поддержкой TEDS) с расширенным диапазоном по заряду для квазистатических измерений

66

SCS

V

12

-

-

SCS-V12

12-канальный внешний модуль с ICP и поддержкой TEDS для измерений напряжения

67

SCS

B

12

-

-

SCS-B12

12-канальный внешний модуль для мостовых измерений

68

SCM

VB

8

-

III-

RT

SCM-

VB8III-RT

8-канальный универсальный модуль ввода с разъемами LEMO (с ICP и поддержкой TEDS) для измерений напряжения, мостовых измерений (включая 4-проводную схему для У моста), и подключения различных датчиков (емкостных и пьезоэлектрических вибропреобразователей, тензорезисторов и т. д.), 3 поколение модуля; вариант для контроллера с интерфейсом EtherCat

69

SCM

V

24

-

II

SCM-V24II

24-канальный модуль с разъемами LEMO для измерений напряжения (возможно подключение восьми трехосевых вибропреобразователей или 24 одноосевых), с различными вариантами входных диапазонов

70

SCM

DB

8

-

III

SCM-DB8III

8-канальный универсальный модуль ввода с разъемами LEMO (с ICP и поддержкой TEDS) для измерений напряжения, мостовых измерений (включая 4-проводную схему для У моста), и подключения различных датчиков, 3 поколение; частотный диапазон ограничен до 5 кГц

71

SCM

DB

8

-

III

C

SCM-

DB8IIIC

8-канальный универсальный модуль ввода с разъемами LEMO (с ICP и поддержкой TEDS) для измерений напряжения, мостовых измерений, и подключения различных датчиков (вибропреобразователей, тензорезисторов, т.д.), 3 поколение; частотный диапазон до 5 кГц

1

2

3

4

5

6

7

8

72

SCM

DB

8

-

III-

RT

SCM-

DB8III-RT

8-канальный универсальный модуль ввода с разъемами LEMO (с ICP и поддержкой TEDS) для измерений напряжения, мостовых измерений (включая 4-проводную схему для У моста) и подключения различных датчиков (вибропреобразователей, тензорезисторов и т. д.), 3 поколение модуля; с частотным диапазоном измерений до 5кГц; вариант для контроллера с интерфейсом EtherCat

73

SCM

T

8

-

A

SCM-T8A

8-канальный модуль для термопар, (изменена логика процессора)

74

SCM

VC

8

-

E-

ER

SCM-VC8E-

ER

8-канальный модуль для измерений заряда и напряжения (с ICP и поддержкой TEDS) с расширенным диапазоном по заряду

75

SCM

VCF

4

-

-

SCM-VCF4

4-канальный модуль для измерений заряда и напряжения (с ICP и поддержкой TEDS) с «плавающим» входом, имеет 4 выходных аналоговых каналов для мониторинга

76

SCS

V

12

C01

-

SCS-V12-

C01

12-канальный внешний модуль с ICP и поддержкой TEDS для измерений напряжения, вариант разъемов C01

77

SCS

B

12

C01

-

SCS-B12-

C01

12-канальный внешний модуль для мостовых измерений, вариант разъемов C01

п/

"В

2

Обозначение

Тип

Количество

каналов

Исполнение

разъемов

Исполнение

Полное обозначени е усилителя

Описание усилителя

1

2

3

4

5

6

7

8

1

SCM

CN

2

-

-

SCM-CN2

2-канальный интерфейс к шине CAN-bus

2

SCM

WFI

2

-

-

SCM-WFI2

Модуль с разъемом подключение к интерфейсу динамометрических колес (Wheel Force transducers)

3

SCM

WFI

2

-

IP

SCM-WFI2-

IP

Модуль с разъемом подключение к интерфейсу динамометрических колес (Wheel Force transducers) со степенью защиты IP54

4

SCM

MS

-

-

OC

SCM-MS-

OC

Модуль интерфейса «главный/ подчиненный», для установки в крейты с модификацией -OC

1

2

3

4

5

6

7

8

5

SCM

CN

4

-

-

SCM-CN4

4-канальный модуль к шине CAN-Bus

6

SCM

CN

4

-

-

SCM-CN4-

IP

4-канальный модуль к шине CAN-Bus со степенью защиты IP54

7

SCM

FR

4

-

-

SCM-FR4

4-канальный модуль сетевого интерфейса FlexRay

8

SCM

FR

4

-

-

SCM-FR4-

IP

4-канальный модуль сетевого интерфейса FlexRay со степенью защиты IP54

9

SCM

CIM

2

-

-

SCM-CIM2

2-канальный модуль для подключения видеокамер

10

SCM

CIM

2

-

-

SCM-CIM2-

IP

2-канальный модуль для подключения видеокамер со степенью защиты IP54

11

SCM

MS

-

-

-

SCM-MS

Модуль интерфейса «главный/подчиненный»

12

SCM

CN

2

IP

SCM-CN2-

IP

2-канальный интерфейс к шине CAN-Bus со степенью защиты IP54

13

SCM

MS

-

-

IP

SCM-MS-IP

Модуль интерфейса «главный/ подчиненный» со степенью защиты IP54

14

SCM

SAT

1

-

-

SCM-SAT1

1-канальный цифровой интерфейсный модуль для подключения внешних модулей SCM-V12, SCM-B12

15

SCM

SAT

1

-

IP

SCM-SAT1-

IP

1-канальный цифровой интерфейсный модуль для подключения внешних модулей SCM-V12, SCM-B12; со степенью защиты IP54

16

SCM

ESO

64

-

-

SCM-ESO64

Цифровой интерфейсный модуль (два коннектора RJ45) для параллельного соединения LMS SCADAS Mobile с сетью EtherCAT (до 64 цифровых каналов) и ПК.

п/

"В

2

Обозначение

Тип

Количество

каналов

Исполнение

Полное

обозначение

усилителя

Описание усилителя

1

SC

XS

12

A

SC-XS-12A

12-канальный модуль ввода с разъемами LEMO (с ICP и поддержкой TEDS) для измерений напряжения

2

SC

XS

6

E

SC-XS-06E

6-канальный модуль ввода с разъемами LEMO (с ICP и поддержкой TEDS) для измерений напряжения

п/

"В

2

Обозначение

п

к

Т

Количество

каналов

Исполнение

Полное

обозначение

усилителя

Описание усилителя

3

SC

XS

12

N

SC-XS-12N

12-канальный модуль ввода с разъемами LEMO (с ICP и поддержкой TEDS) для измерений напряжения с возможностью объединения нескольких устройств в одну сеть интерфейса Ethernet

Идентификационные данные(признаки)

Значение

идентификационное наименование ПО

LmsHq_Product

VC_LmsDesktop

v1.exe

TestXpress32U.

exe

SmartControl.

exe

номер версии (идентификационный номер ПО)

не ниже 14.0.0.0

не ниже 9.0.0.0

не ниже 5.0.0.0

цифровой идентификатор ПО

3DE59D1C

4499456C

67ED030C

алгоритм вычисления идентификатора ПО

CRC32

CRC32

CRC32

Идентификационные данные(признаки)

Значение

идентификационное наименование ПО

SmartScope.

exe

Calibration.

exe

SystemTest.

exe

TestSoftw

areScadas

Xs.exe

номер версии (идентификационный номер ПО)

не ниже 5.0.0.0

не ниже 2.11.0.0

не ниже 2.11.0.0

не ниже 1.27.0.0

цифровой идентификатор ПО

2521CC91

5F9EC88A

B6B2B65

5

40Е1413

С

алгоритм вычисления идентификатора ПО

CRC32

CRC32

CRC32

CRC32

Наименование характеристики

Значение

Модификация модуля усилителя SCL-VM

[8

Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения), В

±10; ±3,16; ±1; ±0,316

U - измеряемое значение напряжения в мВ

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазоне температур от +5 до +40 °С, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В

±(2-10-3-U+20)

±(210-3U+10)

±(2-10'3-U+5)

±(2-10-3-U+2,5)

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазонах температур от 0 до +5 °С и от +40 до +45 °С, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В

±(2,5-10-3-U+30) ±(2,5-10-3-U+15) ±(2,5-10-3-U+7,5) ±(2,5 10-3U+4)

Модификации модулей усилителей SCL-V8 (b, -RT) и SCL-VS8 (b)

Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения), В

±10; ±3,16; ±1; ±0,316;

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазоне температур от +5 до +40 °С, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В

±(2-10-3-U+20)

±(210-3U+10)

±(2-10'3-U+5)

±(2-10-3-U+2,5)

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазонах температур от 0 до +5 °С и от +40 до +45 °С, мВ: в диапазоне измерений ±12 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В

±(2,5-10-3-U+30) ±(2,5-10-3-U+15) ±(2,5-10-3-U+7,5) ±(2,5 10-3U+4)

Модификации модулей усилителей SCL-VD8 (b, s, MO, -E)

Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения), В

±10; ±3,16; ±1; ±0,316; ±0,100

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазоне температур от +5 до +40 °С, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В в диапазоне измерений ±0,100 В

±(2-10-3-U+20)

±(210-3U+10)

±(2-10'3-U+5)

±(2-10-3-U+2,5)

±(210-3U+1)

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазонах температур от 0 до +5 °С и от +40 до +45 °С, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В в диапазоне измерений ±0,100 В

±(2,5-10-3-U+30) ±(2,5-10-3-U+15) ±(2,5-10-3-U+7,5) ±(2,5 10-3U+4) ±(2,510-3U+1,5)

Модификация модуля усилителя SCL-V

Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения), В

±10; ±3,16; ±1; ±0,316

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазоне температур от +5 до +40 °С, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В

±(2-10-3-U+20)

±(210-3U+10)

±(2-10'3-U+5)

±(2-10-3-U+2,5)

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазонах температур от 0 до +5 °С и от +40 до +45 °С, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В

±(2,5-10-3-U+30) ±(2,5-10-3-U+15) ±(2,5-10-3-U+7,5) ±(2,5 10-3U+4)

Модификации модулей усилителей SCL-V24 (M, -II)

Диапазон измерений напряжения постоянного и переменного тока (амплитудные значения), В

±10

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазоне температур от +5 до +40 °С, мВ

±(2-10-3-U+20)

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазоне температур от 0 до +5 °С и от +40 до +45 °С, мВ

±(2,5-10-3-U+30)

Модификации модулей усилителей SCL-VC8 (-E)

Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения), В

±10; ±3,16; ±1; ±0,316

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазоне температур от +5 до +40 °С, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В

±(2-10-3-U+20)

±(210-3U+10)

±(2-10'3-U+5)

±(2-10-3-U+2,5)

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазонах температур от 0 до +5 °С и от +40 до +45 °С, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В

±(2,5'10-3-U+30) ±(2,510-3U+15) ±(2,5-10-3-U+7,5) ±(2,5 10-3U+4)

Диапазоны измерений заряда (амплитудные значения), пКл

±10000; ±3160; ±1000; ±316

Пределы допускаемой относительной погрешности измерений заряда на частоте 1 кГц в диапазонах температур, %: от +5 до +40 °С

от 0 до +5 °С и от +40 до +45 °С

±1,2

±2

Модификации модулей усилителей SCL-VC8-QS

Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения), В

±10; ±3,16; ±1; ±0,316

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазоне температур от +5 до +40 °С, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В

±(2-10-3-U+20)

±(210-3U+10)

±(2-10'3-U+5)

±(2-10-3-U+2,5)

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазонах температур от 0 до +5 °С и от +40 до +45 °С, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В

±(2,5-10-3-U+30) ±(2,510-3U+15) ±(2,5-10-3-U+7,5) ±(2,5 10-3U+4)

Диапазоны измерений заряда (амплитудные значения), пКл

±31600; ±10000; ±3160; ±1000

Пределы допускаемой относительной погрешности измерений заряда на частоте 1 кГц в диапазонах температур, %: от +5 до +40 °С

от 0 до +5 °С и от +40 до +45 °С

±1,2

±2

Модификация модуля усилителя SCL-VC8-ER

Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения), В

±10; ±3,16; ±1; ±0,316

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазоне температур от +5 до +40 °С, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В

±(2-10-3-U+20)

±(210-3U+10)

±(2-10'3-U+5)

±(2-10-3-U+2,5)

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазонах температур от 0 до +5 °С и от +40 до +45 °С, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В

±(2,5-10-3-U+30) ±(2,510-3U+15) ±(2,5-10-3-U+7,5) ±(2,5 10-3U+4)

Диапазоны измерений заряда (амплитудные значения), пКл

±100000; ±31600; ±10000; ±3160

Пределы допускаемой относительной погрешности измерений заряда на частоте 1 кГц в диапазонах температур, %: от +5 до +40 °С

от 0 до +5 °С и от +40 до +45 °С

±1,2

±2

Модификации модулей усилителей SCL-VB8 (-II)

Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения), В

±10; ±1; ±0,1; ±0,0316;

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазоне температур от +5 до +40 °С, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±1 В в диапазоне измерений ±0,1 В в диапазоне измерений ±0,0316 В

±(2-10-3-U+20)

±(2-10'3-U+5)

±(210-3U+1)

±(2-10-3-U+0,5)

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазонах температур от 0 до +5 °С и от +40 до +45 °С, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±1 В в диапазоне измерений ±0,1 В в диапазоне измерений ±0,0316 В

±(2,5-10-3-U+30)

±(2,5-10'3-U+7,5)

±(2,5-10-3-U+1,5)

±(2,5-10-3-U+0,75)

Модификации модулей усилителей SCL-VB8-I

[I (-RT)

Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения), В

±10; ±3,16; ±1; ±0,316; ±0,1; ±0,0316

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазоне температур от +5 до +40 °С, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В в диапазоне измерений ±0,1 В в диапазоне измерений ±0,0316 В

±(2-10'3-U+20)

±(210-3U+10)

±(2-10-3-U+5)

±(2-10-3-U+2,5)

±(210-3U+1)

±(2-10-3-U+0,5)

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазонах температур от 0 до +5 °С и от +40 до +45 °С, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В в диапазоне измерений ±0,1 В в диапазоне измерений ±0,0316 В

±(2,5'10-3-U+30) ±(2,5-10-3-U+15) ±(2,5'10-3-U+7,5) ±(2,5 10-3U+4) ±(2,510-3U+1,5) ±(2,5'10-3-U+0,75)

Модификации модулей усилителей SCL-DB8-II

Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения), В

±10; ±1; ±0,1; ±0,0316

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазоне температур от +5 до +40 °С, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±1 В в диапазоне измерений ±0,1 В в диапазоне измерений ±0,0316 В

±(2-10-3-U+20)

±(2-10'3-U+5)

±(210'3U+1)

±(2'10-3-U+0,5)

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазонах температур от 0 до +5 °С и от +40 до +45 °С, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±1 В в диапазоне измерений ±0,1 В в диапазоне измерений ±0,0316 В

±(2,5'10-3-U+30)

±(2,5-10'3-U+7,5)

±(2,5-10-3-U+1,5)

±(2,5'10-3-U+0,75)

Модификации модулей усилителей SCL-DCH4

Диапазоны измерений заряда (амплитудные значения), пКл

±10000; 3160; ±1000; ±316; ±100; 31,6; 10

Пределы допускаемой относительной погрешности измерений заряда на частоте 1 кГц в диапазонах температур, %: от +5 до +40 °С

от 0 до +5 °С и от +40 до +45 °С

±1,3

±2

Модификации модулей усилителей SCL-VCF4

Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения), В

±10; ±3,16; ±1; ±0,316; ±0,100

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазоне температур от +5 до +40 °С, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В в диапазоне измерений ±0,100 В

±(2-10-3-U+20)

±(210-3U+10)

±(2-10'3-U+5)

±(2'10-3-U+2,5)

±(210-3U+1)

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазонах температур от 0 до +5 °С и от +40 до +45 °С, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В в диапазоне измерений ±0,100 В

±(2,5-10-3-U+30) ±(2,510-3U+15) ±(2,5-10-3-U+7,5) ±(2,5 10-3U+4) ±(2,510-3U+1.5)

Диапазоны измерений заряда (амплитудные значения), пКл

±316000; ±100000; ±31600; ±10000; ±3160; ±1000; ±316; ±100

Пределы допускаемой относительной погрешности измерений заряда на частоте 1 кГц в диапазонах температур, %: от +5 до +40 °С

от 0 до +5 °С и от +40 до +45 °С

±0,2

±0,5

Модификации модулей усилителей SCL-T8 (-A, -RT)

Диапазон измерений напряжений постоянного тока, мВ

±100

Пределы допускаемой относительной погрешности измерений напряжения постоянного тока при температуре окружающей среды, %: от +5 до +40 °С

от 0 до +5 °С и от +40 до +45 °С

±0,2

±0,25

Диапазон измерений температуры (с применением термопары),°С

в зависимости от применяемого типа термопары (B, E, J, K, N, R, S, T)

Пределы допускаемой относительной погрешности измерений температуры (с применением термопары без учёта погрешности термопары и без учета погрешности компенсации температуры холодного спая), при температуре окружающей среды, %: от +5 до +40 °С

от 0 до +5 °С и от +40 до +45 °С

±0,2

±0,25

Модификации модулей усилителей SCL-BDS4, SCL-VBDS4 (-RT)

Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения), В:

±10; ±3,16; ±1;±0,316; ±0,1;±0,0316; ±0,01; ±0,00316

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазоне температур от +5 до +40 °С, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В в диапазоне измерений ±0,1 В в диапазоне измерений ±0,0316 В в диапазоне измерений ±0,01 В в диапазоне измерений ±0,00316 В

±(2-10'3-U+20) ±(210-3U+10) ±(2-10-3-U+5) ±(2-10-3-U+2,5) ±(210-3U+1) ±(2-10-3-U+0,5) ±(2-10-3-U+0,25) ±(2 10-3U+0,1)

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазонах температур от 0 до +5 °С и от +40 до +45 °С, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В в диапазоне измерений ±0,1 В в диапазоне измерений ±0,0316 В в диапазоне измерений ±0,01 В в диапазоне измерений ±0,00316 В

±(2,5-10-3-U+30) ±(2,5-10-3-U+15) ±(2,5 10-3U+8) ±(2,5-10-3-U+4) ±(2,510-3U+1,5) ±(2,5-10-3-U+0,75) ±(2,5 10-3U+0,4) ±(2,5 10-3U+0,15)

Модификации модулей усилителей SCL-DAC4, генераторы контроллеров

Диапазон воспроизведения напряжения постоянного и переменного тока (амплитудное значение), В

±10

Пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазонах температур, %: от +5 до +40 °С

от 0 до +5 °С и от +40 до +45 °С

±0,2

±0,25

Наименование характеристики

Значение

Модификации модулей усилителей VM8 (-E)

Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения), В

±10; ±3,16; ±1; ±0,316

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазоне температур от +5 до +40 °С, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В

±(2-10-3-U+20)

±(210-3U+10)

±(2-10'3-U+5)

±(2-10-3-U+2,5)

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазонах температур от -20 до +5 °С и от +40 до +55 °С, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В

±(2,5-10-3-U+30) ±(2,5-10-3-U+15) ±(2,5-10-3-U+7,5) ±(2,5 10-3U+4)

Модификации модулей усилителей V4 (-II, -E), V8 (b, -II, -E, -RT), VS8 (b, -II, -E), VD8

Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения), В

±10; ±3,16; ±1; ±0,316

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазоне температур от +5 до +40 °С, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В

±(2-10-3-U+20)

±(210-3U+10)

±(2-10'3-U+5)

±(2-10-3-U+2,5)

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазонах температур от -20 до +5 °С и от +40 до +55 °С, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В

±(2,5-10-3-U+30) ±(2,5-10-3-U+15) ±(2,5-10-3-U+7,5) ±(2,5 10-3U+4)

Модификации модулей усилителей VD8 (b, s, -II, -E, MO)

Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения), В

±10; ±3,16; ±1; ±0,316; ±0,1

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазоне температур от +5 до +40 °С, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В в диапазоне измерений ±0,100 В

±(2-10-3-U+20)

±(210-3U+10)

±(2-10'3-U+5)

±(2-10-3-U+2,5)

±(210-3U+1)

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазонах температур от -20 до +5 °С и от +40 до +55 °С, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В в диапазоне измерений ±0,100 В

±(2,5-10-3-U+30) ±(2,5-10-3-U+15) ±(2,5-10-3-U+7,5) ±(2,5 10-3U+4) ±(2,510-3U+1,5)

Модификации модулей усилителей V24 (M, -II)

Диапазон измерений напряжения постоянного и переменного тока (амплитудные значения), В

±10

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазоне температур от +5 до +40 °С, мВ

±(2-10-3-U+20)

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазоне температур от -20 до +5 °С и от +40 до +55 °С, мВ

±(2,5-10-3-U+30)

Модификации модулей усилителей VC8 (-E)

Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения), В

±10; ±3,16; ±1; ±0,316

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазоне температур от +5 до +40 °С, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В

±(2-10-3-U+20)

±(210-3U+10)

±(2-10'3-U+5)

±(2-10-3-U+2,5)

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазонах температур от -20 до +5 °С и от +40 до +55 °С, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В

±(2,5-10-3-U+30) ±(2,510-3U+15) ±(2,5-10-3-U+7,5) ±(2,5 10-3U+4)

Диапазоны измерений заряда (амплитудные значения), пКл

±10000; ±3160; ±1000; ±316

Пределы допускаемой относительной погрешности измерений заряда на частоте 1 кГц в диапазонах температур, %: от +5 до +40 °С

от -20 до +5 °С и от +40 до +55 °С

±0,2

±0,25

Модификации модулей усилителей VC8-QS

Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения), В

±10; ±3,16; ±1; ±0,316

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазоне температур от +5 до +40 °С, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В

±(2-10-3-U+20)

±(210-3U+10)

±(2-10'3-U+5)

±(2-10-3-U+2,5)

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазонах температур от -20 до +5 °С и от +40 до +55 °С, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В

±(2,5-10-3-U+30) ±(2,510-3U+15) ±(2,5-10-3-U+7,5) ±(2,5 10-3U+4)

Диапазоны измерений заряда (амплитудные значения), пКл

±31600; ±10000; ±3160; ±1000

Пределы допускаемой относительной погрешности измерений заряда на частоте 1 кГц в диапазонах температур, %: от +5 до +40 °С

от -20 до +5 °С и от +40 до +55 °С

±1,2

±2

Модификации модулей усилителей VC8E-

ER

Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения), В

±10; ±3,16; ±1; ±0,316

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазоне температур от +5 до +40 °С, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В

±(2-10-3-U+20)

±(210-3U+10)

±(2-10'3-U+5)

±(2-10-3-U+2,5)

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазонах температур от -20 до +5 °С и от +40 до +55 °С, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В

±(2,5-10-3-U+30) ±(2,510-3U+15) ±(2,5-10-3-U+7,5) ±(2,5 10-3U+4)

Диапазоны измерений заряда (амплитудные значения), пКл

±100000; ±31600; ±10000; ±3160

Пределы допускаемой относительной погрешности измерений заряда на частоте 1 кГц в диапазонах температур, %: от +5 до +40 °С

от -20 до +5 °С и от +40 до +55 °С

±1,2

±2

Модификации модулей усилителей VB8

Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения), В

±10; ±3,16; ±1; ±0,316; ±0,1; ±0,0316; ±0,01; ±0,00316; ±0,001

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазоне температур от +5 до +40 °С, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В в диапазоне измерений ±0,1 В в диапазоне измерений ±0,0316 В в диапазоне измерений ±0,01 В в диапазоне измерений ±0,00316 В в диапазоне измерений ±0,001 В

±(2-10'3-U+20) ±(210-3U+10) ±(2-10-3-U+5) ±(2-10-3-U+2,5) ±(210-3U+1) ±(2-10-3-U+0,5) ±(2-10-3-U+0,25) ±(2 10-3U+0,1) ±(2 10-3U+0,04)

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазонах температур от -20 до +5 °С и от +40 до +55 °С, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В в диапазоне измерений ±0,1 В в диапазоне измерений ±0,0316 В в диапазоне измерений ±0,01 В в диапазоне измерений ±0,00316 В в диапазоне измерений ±0,001 В

±(2,5-10-3-U+30) ±(2,5-10-3-U+15) ±(2,5-10-3-U+7,5) ±(2,5 10-3U+4) ±(2,510-3U+1,5) ±(2,5-10-3-U+0,75) ±(2,5 10-3U+0,4) ±(2,5 10'3U+0,15) ±(2,5 10-3U+0,06)

Наименование характеристики

Значение

Модификации модулей усилителей VB8-E

-II)

Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения), В

±10; ±1; ±0,1; ±0,0316

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазоне температур от +5 до +40 °С, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±1 В в диапазоне измерений ±0,1 В в диапазоне измерений ±0,0316 В

±(2-10-3-U+20)

±(2-10'3-U+5)

±(210-3U+1)

±(210-3U+0,5)

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазонах температур от -20 до +5 °С и от +40 до +55 °С, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±1 В в диапазоне измерений ±0,1 В в диапазоне измерений ±0,0316 В

±(2,5-10-3-U+30)

±(2,5-10'3-U+7,5)

±(2,5-10-3-U+1,5)

±(2,5-10-3-U+0,75)

Модификации модулей усилителей VB8-III (-RT)

Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения), В

±10; ±3,16; ±1; ±0,316; ±0,1; ±0,0316

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазоне температур от +5 до +40 °С, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В в диапазоне измерений ±0,1 В в диапазоне измерений ±0,0316 В

±(2-10'3-U+20)

±(210-3U+10)

±(2-10-3-U+5)

±(2-10-3-U+2,5)

±(210-3U+1)

±(210-3U+0,5)

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазонах температур от -20 до +5 °С и от +40 до +55 °С, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В в диапазоне измерений ±0,1 В в диапазоне измерений ±0,0316 В

±(2,5-10-3-U+30) ±(2,5-10-3-U+15) ±(2,5-10-3-U+7,5) ±(2,5 10-3U+4) ±(2,510-3U+1,5) ±(2,5-10-3-U+0,75)

Модификации модулей усилителей DB8 (-II, -E, -A, -

B, -C, -III, -RT)

Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения), В

±10; ±1; ±0,1; ±0,0316

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазоне температур от +5 до +40 °С, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±1 В в диапазоне измерений ±0,1 В в диапазоне измерений ±0,0316 В

±(2-10-3-U+20)

±(2-10'3-U+5)

±(210'3U+1)

±(210-3U+0,5)

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазонах температур от -20 до +5 °С и от +40 до +55 °С, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±1 В в диапазоне измерений ±0,1 В в диапазоне измерений ±0,0316 В

±(2,5'10-3-U+30)

±(2,5-10'3-U+7,5)

±(2,5-10-3-U+1,5)

±(2,5'10-3-U+0,75)

Модификации модулей усилителей DCH4 (

-E)

Диапазоны измерений заряда (амплитудные значения), пКл

±10000; 3160; ±1000; ±316; ±100; 31,6; 10

Пределы допускаемой относительной погрешности измерений заряда на частоте 1 кГц в диапазонах температур, %: от +5 до +40 °С

от -20 до +5 °С и от +40 до +55 °С

±1,3

±2

Модификация модуля усилителя VCF4

Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения), В

±10; ±3,16; ±1; ±0,316; ±0,100

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазоне температур от +5 до +40 °С, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В в диапазоне измерений ±0,100 В

±(2-10-3-U+20)

±(210-3U+10)

±(2-10'3-U+5)

±(2'10-3-U+2,5)

±(210-3U+1)

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазонах температур от -20 до +5 °С и от +40 до +55 °С, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В в диапазоне измерений ±0,100 В

±(2,5'10-3-U+30) ±(2,510-3U+15) ±(2,5'10-3-U+7,5) ±(2,5 10-3U+4) ±(2,510-3U+1.5)

Диапазоны измерений заряда (амплитудные значения), пКл

±316000; ±100000; ±31600; ±10000; ±3160; ±1000; ±316; ±100

Пределы допускаемой относительной погрешности измерений заряда на частоте 1 кГц в диапазонах температур, %: от +5 до +40 °С

от -20 до +5 °С и от +40 до +55 °С

±0,2

±0,5

Модификации модулей усилителей T8 (-A, -RT)

Диапазон измерений напряжений постоянного тока, мВ

±100

Пределы допускаемой относительной погрешности измерений напряжения постоянного тока при температуре окружающей среды, %: от +5 до +40 °С

от -20 до +5 °С и от +40 до +55 °С

±0,2

±0,25

Наименование характеристики

Значение

Диапазон измерений температуры (с применением термопары),°С

в зависимости от применяемого типа термопары (B, E, J, K, N, R, S, T)

Пределы допускаемой относительной погрешности измерений температуры (с применением термопары без учёта погрешности термопары и без учета погрешности компенсации температуры холодного спая), при температуре окружающей среды, %: от +5 до +40 °С

от -20 до +5 °С и от +40 до +55 °С

±0,2

±0,25

Модификации модулей усилителей BDS4 (-E), VBDS4 (-RT)

Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения), В:

±10; ±3,16; ±1;±0,316; ±0,1 ;±0,0316; ±0,01; ±0,00316

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазоне температур от +5 до +40 °С, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В в диапазоне измерений ±0,1 В в диапазоне измерений ±0,0316 В в диапазоне измерений ±0,01 В в диапазоне измерений ±0,00316 В

±(2-10'3-U+20) ±(210-3U+10) ±(2-10-3-U+5) ±(2-10-3-U+2,5) ±(210-3U+1) ±(2-10-3-U+0,5) ±(2-10-3-U+0,25) ±(2 10-3U+0,1)

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазонах температур от -20 до +5 °С и от +40 до +55 °С, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В в диапазоне измерений ±0,1 В в диапазоне измерений ±0,0316 В в диапазоне измерений ±0,01 В в диапазоне измерений ±0,00316 В

±(2,5-10-3-U+30) ±(2,5-10-3-U+15) ±(2,5 10-3U+8) ±(2,5-10-3-U+4) ±(2,510-3U+1,5) ±(2,5-10-3-U+0,75) ±(2,5 10-3U+0,4) ±(2,5 10-3U+0,15)

Модификации модулей усилителей SCS-V12 (-C01)

Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения), В

±10

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазоне температур от +5 до +40 °С, мВ: в диапазоне измерений ±10 В

±(2-10-3-U+20)

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазонах температур от -40 до +5 °С и от +40 до +55 °С, мВ: в диапазоне измерений ±10 В

±(2,5-10-3-U+30)

Наименование характеристики

Значение

Модификации модулей усилителей SCS-B12 (

;-C01)

Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения), В:

±0,1; ±0,05;

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазоне температур от +5 до +40 °С, мВ: в диапазоне измерений ±0,1 В в диапазоне измерений ±0,05 В

±(2-10'3-U+20)

±(210-3U+10)

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазонах температур от -40 до +5 °С и от +40 до +55 °С, мВ: в диапазоне измерений ±0,1 В в диапазоне измерений ±0,05 В

±(2,5-10-3-U+30)

±(2,5-10-3-U+15)

Модификации модулей усилителей SCx-TCK8

(-A, -B)

Диапазон измерений температуры (с применением термопары),°С

от - 60 до +1370

Пределы допускаемой приведенной к ширине диапазона погрешности измерений температуры при температуре окружающей среды 25 °С (с применением термопары без учёта погрешности термопары и без учета погрешности компенсации температуры холодного спая), %

± 0,035

Температурный коэффициент в рабочем диапазоне температур, %/ °С, не более

0,004

Модификации модулей усилителей DAC4, генераторы контроллеров

Диапазон воспроизведения напряжения постоянного и переменного тока (амплитудное значение), В

±10

Пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазонах температур, %: от +5 до +40 °С

от -20 до +5 °С и от +40 до +55 °С

±0,2

±0,25

Модификации модулей усилителей AO16, AO16-IP

Диапазон воспроизведения напряжения постоянного и переменного тока (амплитудное значение), В

±10

Пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазонах температур, %: от +5 до +40 °С

от -20 до +5 °С и от +40 до +55 °С

±0,2

±0,25

Наименование характеристики

Значение

Диапазон измерений напряжения постоянного тока, В:

±2,5

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока в диапазоне температур от +5 до +40 °С, мВ

±(2-10-3-U+20)

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока в диапазоне температур от -20 до +5 °С и от +40 до +50 °С, мВ

±(2,5-10-3-U+30)

Наименование характеристики

Значение

Диапазоны измерений напряжения переменного тока (амплитудные значения), В:

±10; ±3,16; ±1; ±0,316; ±0,1

Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока на частоте 1 кГц в диапазоне температур от +5 до +40 °С, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В в диапазоне измерений ±0,1В

±(2-10-3-U+20)

±(2-10'3-U+5)

±(210-3U+1)

±(2-10-3-U+0,5)

±(2-10-3-U+0,25)

Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока на частоте 1 кГц в диапазонах температур от -20 до +5 °С и от +40 до +50 °С, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В в диапазоне измерений ±0,1В

±(2,5-10-3-U+30) ±(2,5-10'3-U+7,5) ±(2,5-10-3-U+1,5) ±(2,5-10-3-U+0,75) ±(2,5 10-3U+0,4)

Наименование характеристики

Значение

Параметры электрического питания: модификаций усилителей LMS SCADAS Lab:

-    напряжение переменного тока, В

-    частота переменного тока, Гц

модификаций усилителей LMS SCADAS Mobile с блоком питания:

-    напряжение постоянного тока, В

от 90 до 240 от 40 до 400

от 10,8 до 42

Рабочие условия эксплуатации: модификаций усилителей LMS SCADAS Lab:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха при температуре +23 °С, %, не более

-    атмосферное давление, кПа

модификаций усилителей LMS SCADAS Mobile/Recorder:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха при температуре +23 °С, %, не более

-    атмосферное давление, кПа модификаций усилителей LMS SCADAS XS:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха при температуре +23 °С, %, не более

-    атмосферное давление, кПа

от 0 до +45 95

от 84 до 106,7

от -20 до +55 95

от 84 до 106,7

от -20 до +50 95

от 84 до 106,7

Габаритные размеры, масса, потребляемая мощность, не более:

Платформа

Длина,

мм

Ширина,

мм

Высота, мм

Масса,

кг

Потребляемая мощность, Вт

Модули:

Стандартный SCL

235,75

129,10

20,10

1,0

-

Расширенный SCL (2 слота)

235,75

129,10

40,40

2,0

-

Стандартный SCM

235,75

128,70

20,10

1,0

-

Расширенный SCM (2 слота)

235,75

128,70

40,40

2,0

-

SCM (IP54)

235,75

128,70

25,20

2,0

LMS SCADAS XS

170

114

21

2,0

15

Крейты:

SCL

448

448

177

18

190

SCM201 (SCR201)

260

203

58

2,5

15

SCM202 (SCR202)

271

216

76

3,5

25

SCM205 (SCR205)

295

340

78

6,2

40

SCM207 (SCR207)

300

345

140

9,5

60

SCM209 (SCR209)

300

345

140

10,5

85

SCM03S (SCR03S)

271

216

76

3,5

25

SCM06S (SCR06S)

295

340

78

6,2

40

SCM10S (SCR10S)

300

345

140

10,5

85

Наименование

Обозначение

Количество

Усилитель цифровой измерительный LMS SCADAS

*

*

Специальное ПО

*

1 шт. CD-диск

Руководство по эксплуатации

*

1 экз.

Методика поверки

LMS SCADAS-2017 МП

1 экз.

*Количество и конфигурация определяется Заказчиком
