| Номер в госреестре | 67307-17 |
| Наименование СИ | Терминалы защиты и автоматики |
| Обозначение типа СИ | ТОР 300 |
| Изготовитель | ООО "Релематика", г.Чебоксары |
| Год регистрации | 2017 |
| Срок свидетельства | 14.04.2022 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Терминалы защиты и автоматики типа ТОР 300 (далее - терминалы) предназначены для измерений действующих значений напряжения и силы переменного тока, силы постоянного тока, коэффициента мощности, частоты, регистрации, хранения и анализа информации о процессах, предшествующих и сопутствующих аварийным отклонениям в электрических сетях, организации информационно-измерительных систем, функций релейной защиты, управления, автоматики, сигнализации, измерений и диагностики энергетических объектов.
Принцип действия терминалов основан на измерении и преобразовании аналоговых сигналов в цифровые коды, их цифровой обработке и отображении результатов на дисплее и (или) передаче результатов измерений по цифровым интерфейсам связи в систему мониторинга и автоматизированную систему управления (АСУ) электрической подстанции или станции более высокого уровня.
Терминалы выполнены на микропроцессорной элементной базе и могут использоваться для выполнения функций релейной защиты и автоматики (РЗА), управления, сигнализации, измерений и диагностики различных типов энергетических объектов на электрических подстанциях и станциях с напряжением от 6 до 750 кВ. В зависимости от вида защищаемого присоединения в терминалы записываются соответствующее программное обеспечение, которое и обеспечивает выполнение необходимых функций. Терминалы имеет свободно конфигурируемую логику, применение которой позволяет модифицировать типовые функциональные логические схемы, учитывая специфику защищаемого объекта и назначение устройства.
Терминалы могут быть интегрированы в состав системы мониторинга и АСУ более высокого уровня, для интеграции терминалов в которые в составе устройства предусмотрены различные протоколы, в том числе протокол IEC 61850-8-1 (MMS, GOOSE). Также реализован протокол IEC 61850-9-2 для подключения устройства к «цифровым» трансформаторам тока и напряжения.
Терминалы комплектуются унифицированными блоками. В состав терминалов входят: блок логики, блок питания, блок(и) трансформаторов, блок(и) дискретных входов и выходов, блок индикации и управления, блок(и) связи, объединительная плата и кассета. Терминал выполнен на базе 19” кассеты и в зависимости от исполнения может иметь конструктив в размере 1/4, 1/2, 3/4 и 1/1. В зависимости от размера кассеты терминалы имеют различный набор блоков:
- для конструктива 1/4: один блок трансформаторов и один блок дискретных входов/выходов;
- для конструктива 1/2: один блок трансформаторов и четыре блока дискретных входов/выходов;
- для конструктива 3/4: до двух блоков трансформаторов и до шести блоков дискретных входов/выходов;
- для конструктива 1/1: до двух блоков трансформаторов и до 11 блоков дискретных входов/выходов.
Терминалы могут иметь различные функциональные исполнения:
- ТОР 300 КСЗ - резервные защиты и автоматика линии электропередачи,
- ТОР 300 ДЗЛ - продольная дифференциальная защита линии электропередачи,
ТОР 300 ДФЗ - дифференциально-фазная защита линии электропередачи,
ТОР 300 НВЧЗ - направленная высокочастотная защита линии электропередачи, ТОР 300 АУВ - автоматика управления выключателем,
ТОР 300 ДЗАТ - основные защиты и автоматика автотрансформатора,
ТОР 300 РЗАТ - резервные защиты и автоматика автотрансформатора,
ТОР 300 ДЗТ - основные защиты и автоматика трансформатора,
ТОР 300 РЗТ - резервные защиты и автоматика трансформатора,
ТОР 300 БСК - защита и автоматика батареи статических конденсаторов,
ТОР 300 ШР - защита и автоматика шунтирующего реактора,
ТОР 300 ДЗШ - защита шин,
ТОР 300 ДЗО - защита ошиновки,
ТОР 300 ЗГ - защита синхронного генератора,
ТОР 300 ПА - противоаварийная автоматика,
ТОР 300 РАС - регистратор аварийных режимов,
ТОР 300 КП - контроллер присоединения.
Структура условного обозначения терминалов: ТОР 300 ХХХХ ХХХМС ХХХ, ИХ, =220, RS485, Eth-Х УХЛ3.1
Тип терминала
Исполнение по выполняемым функциям (ДЗТ, РЗТ, ДЗАТ, РЗАТ,
/ ‘ * к
/ ‘ * к
ДФЗ, КСЗ, НВЧЗ, ДЗШ, ДЗО, ЗГ,
АПЖ, БСК, УШР, ДЗЛ, ПА, КП и т.д.)
Исполнение программы Исполнение с увеличенным циклом ТО Исполнение средства измерения
Аппаратное исполнение
Исполнение индикатора :
- 1 (алфавитно-цифровой диагональю 6,9 см);
- 2 (алфавитно-цифровой диагональю 14,5 см)
Напряжение оперативного питания :
-I - постоянное (=) или переменное (~), ч - значение напряжения, В
Исполнение портов (ХТ4/ХТ5):
- 0 (без порта);
- RS485 или ВОЛС;
- Eth-T (с «витой парой») или Eth-F (с оптоволоконным кабелем)
Исполнение портов (ХТ1/ХТ2):
- Eth-T (с «витой парой») или Eth-F (с оптоволоконным кабелем)
Климатическое исполнение по ГОСТ 15150
Категория размещения по ГОСТ 15150
Ч
0

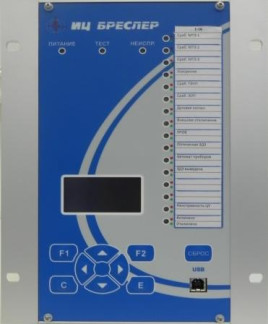

Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Для защиты от несанкционированного доступа к внутренним частям производится пломбирование терминалов специальными клейкими этикетками, разрушающимися при вскрытии.
В терминалах используется программное обеспечение (далее - ПО), решающее задачи автоматического накопления, обработки, хранения и отображения измерительной информации. Идентификационные данные ПО приведены таблице 1.
ПО терминалов хранится в микросхемах энергонезависимой памяти, запаянных на печатной плате. Конструкция терминалов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
| Идентификационные данные ПО | Значения | |
| Идентификационное наименование ПО | CPU fw | DSP fw |
| Номер версии ПО | не ниже 2.14.3 A | не ниже 1.60.2 A |
| Цифровой идентификатор ПО | - | - |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014. Защита ПО от несанкционированного доступа и предотвращения от записи переменных или внесения активных команд обеспечивается паролем.
Метрологические характеристики терминалов, указанные в таблице 2, нормированы с учетом ПО терминала. Технические характеристики терминалов приведены в таблице 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Терминалы ТОР 300 | |
| Диапазон измерений напряжения переменного тока, В | от 1 до 140 |
| Диапазон измерений силы переменного тока, А: для исполнения входа 1 А для исполнения входа 5 А | от 0,04 до 60 от 0,2 до 300 |
| Диапазон измерений частоты сети, Гц | от 40 до 70 |
| Пределы допускаемой основной относительной погрешности измерений действующего значения силы переменного тока, %, для диапазонов: от 0,04 до 60 А от 0,2 до 300 А | ±1 ±1 |
| Пределы допускаемой основной относительной погрешности измерений действующего значения напряжения переменного тока, % | ±0,5 |
| Пределы допускаемой абсолютной погрешности измерений частоты, Гц | ±0,01 |
| Пределы допускаемой дополнительной погрешности от изменения температуры в диапазоне рабочих температур, от пределов допускаемой основной погрешности, %, при измерении: напряжения переменного тока, силы переменного тока | ±5 ±5 |
| Пределы допускаемой дополнительной относительной погрешности от изменения частоты в диапазоне от 47,5 до 52,5 Гц, от пределов допускаемой основной погрешности, %, при измерении: напряжения переменного тока, силы переменного тока | ±3 ±3 |
| Пределы допускаемой дополнительной абсолютной погрешности от изменения температуры в диапазоне рабочих температур при измерении частоты, Гц | ±0,01 |
| Наименование характеристики | Значение |
| Терминалы ТОР 300 КП | |
| Диапазон измерений напряжения переменного тока, В | от 5 до 120 |
| Диапазон измерений силы переменного тока, А | от 0,01 до 60,00 |
| Диапазон измерений частоты сети, Гц | от 40 до 70 |
| Диапазон измерений силы постоянного тока, мА | от -5 до +5 от -20 до +20 от 0 до +5 от 0 до +20 от +4 до +20 |
| Диапазон измерений коэффициента активной мощности | от -1 до 1 |
| Пределы допускаемой основной приведенной погрешности измерений действующего значения силы переменного тока (приведенной к /ном), %, при измерении в диапазоне: (от 0,01 до 1,2)/ном | ±0,2 |
| Пределы допускаемой основной приведенной погрешности измерений действующего значения напряжения переменного тока (приведенной к ином), %, при измерении в диапазоне: (от 0,05 до 1,2)-иШм | ±0,2 |
| Пределы допускаемой основной приведенной погрешности измерений при токе (от 0,05 до 1,2)/ном и напряжении (от 0,05 до 1,2)-ином (приведенной к номинальному значению фазной мощности ином-/ном^3 или суммарной мощности -^3-ином-/ном), %: мощности активной фазной и суммарной, мощности реактивной фазной и суммарной, мощности полной фазной и суммарной | ±0,5 ±0,5 ±0,5 |
| Пределы допускаемой основной приведенной погрешности измерений коэффициента активной мощности (приведенной к максимальному значению 1,0) при токе (от 0,05 до 1,2)/ном и напряжении (от 0,05 до 1,2) ^ном^) % | ±0,5 |
| Пределы допускаемой абсолютной погрешности измерений частоты, Гц | ±0,01 |
| Пределы допускаемой основной приведенной погрешности измерений силы постоянного тока (приведенной к максимальному значению диапазона измерений), %, для диапазонов измерений: от - 5 до + 5 мА, от 0 до + 5 мА от - 20 до + 20 мА, от 0 до + 20 мА, от + 4 до + 20 мА | ±0,2 ±0,1 |
| Пределы допускаемой дополнительной приведенной погрешности от изменений температуры на каждые ±10 °С от нормальной, в долях от пределов допускаемой основной погрешности, при измерении: напряжения переменного тока, силы переменного тока, мощности активной фазной и суммарной, мощности реактивной фазной и суммарной, мощности полной фазной и суммарной, коэффициента активной мощности, силы постоянного тока (от -5 до +5, от 0 до +5 мА) силы постоянного тока (от -20 до +20, от 0 до +20, от +4 до +20 мА) | ±0,10 ±0,10 ±0,20 ±0,20 ±0,20 ±0,20 ±0,20 ±0,05 |
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной абсолютной погрешности от | |
| изменений температуры на каждые ±10 °С от нормальной при измерении | |
| частоты, Гц | ±0,001 |
| Пределы допускаемой дополнительной приведенной погрешности от | |
| изменений частоты входного сигнала в диапазоне от 45 до 55 Гц, в долях | |
| от пределов допускаемой основной погрешности при измерении: | |
| напряжения переменного тока, | ±0,2 |
| силы переменного тока, | ±0,2 |
| мощности активной фазной и суммарной, | ±0,2 |
| мощности реактивной фазной и суммарной, | ±0,2 |
| мощности полной фазной и суммарной, | ±0,2 |
| коэффициента активной мощности | ±0,2 |
| Пределы допускаемой дополнительной приведенной погрешности от | |
| изменений коэффициента активной мощности в диапазоне от ±0,5 до 1,0, в | |
| долях от пределов допускаемой основной погрешности при измерении: | |
| мощности активной фазной и суммарной, | ±0,2 |
| мощности реактивной фазной и суммарной | ±0,2 |
| Пределы допускаемой дополнительной приведенной погрешности | |
| изменений при воздействии предельно допустимой повышенной | |
| влажности, в долях от пределов допускаемой основной погрешности при | |
| измерении: | ±0,10 |
| напряжения переменного тока, | ±0,10 |
| силы переменного тока, | ±0,20 |
| мощности активной фазной и суммарной, | ±0,20 |
| мощности реактивной фазной и суммарной, | ±0,20 |
| мощности полной фазной и суммарной, | ±0,20 |
| коэффициента активной мощности, | ±0,20 |
| силы постоянного тока (от -5 до +5, от 0 до +5 мА), | ±0,05 |
| силы постоянного тока (от -20 до +20, от 0 до +20, от +4 до +20 мА) | |
| Пределы допускаемой дополнительной абсолютной погрешности | |
| изменений при воздействии предельно допустимой влажности при | ±0,001 |
| измерении частоты, Гц | |
| Пределы допускаемой дополнительной приведенной погрешности | |
| изменений при воздействии внешнего однородного постоянного или | |
| переменного (с частотой сети) магнитного поля, в долях от пределов | |
| допускаемой основной погрешности при измерении: | |
| напряжения переменного тока, | ±0,10 |
| силы переменного тока, | ±0,10 |
| мощности активной фазной и суммарной, | ±0,20 |
| мощности реактивной фазной и суммарной, | ±0,20 |
| мощности полной фазной и суммарной, | ±0,20 |
| коэффициента активной мощности, | ±0,20 |
| силы постоянного тока (от -5 до +5, от 0 до +5 мА), | ±0,20 |
| силы постоянного тока (от -20 до +20, от 0 до +20, от +4 до +20 мА) | ±0,05 |
| Пределы допускаемой дополнительной абсолютной погрешности | |
| изменений при воздействии внешнего однородного постоянного или | |
| переменного (с частотой сети) магнитного поля при самом | |
| неблагоприятном направлении и фазе при измерении частоты, Гц | ±0,001 |
| Наименование характеристики | Значение |
| Номинальный переменный ток /ном, А | 1 или 5 |
| Номинальное напряжение переменного тока ином, В | 100 или 100/V3 |
| Номинальная частота _/ном, Гц | 50 |
| Параметры электрического питания, ипит, В | |
| (номинальное напряжение оперативного постоянного, переменного | 110 или 220 |
| или выпрямленного переменного тока) | |
| Оболочка терминала имеет степень защиты: | |
| - с лицевой панели | IP 40 (IP54) |
| - с задней стороны | IP 20 |
| Вид климатического исполнения и категория размещения | УХЛ 3.1 (О4) |
| Диапазон рабочих температур, °С | от -40 до +55 |
| Габаритные размеры, высотах ширинах глубина, мм, не более: | |
| - конструктив 1/4 | 265,9x198,1x260,4 |
| - конструктив 1/2 | 265,9x269,2x260,4 |
| - конструктив 3/4 | 265,9х375,9х260,4 |
| - конструктив 1/1 | 265,9x482,6x260,4 |
| Масса, кг, не более | |
| - конструктив 1/4 | 7 |
| - конструктив 1/2 | 10 |
| - конструктив 3/4 | 13 |
| - конструктив 1/1 | 15,5 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 125000 |
наносится методом наклейки на заднюю панель терминала и типографским способом на титульный лист паспорта и руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Терминал | ТОР 300 | 1 шт. |
| Комплект соединителей для подключения к цепям вторичной коммутации | - | 1 ком. |
| Руководство по эксплуатации | АИПБ.656122.011 РЭ1 | 1 экз. |
| Паспорт | АИПБ.656122.011 ПС | 1 экз. |
| Кабель | USB2.0 A-B | 1 шт. |
| Методика поверки | МП 206.1-0882016 | 1 экз. |
| Диск с программным обеспечением и документацией | - | 1 шт. |
осуществляется по документу МП 206.1-088-2016 «Терминалы защиты и автоматики типа ТОР 300. Методика поверки», утвержденному ФГУП «ВНИИМС» 29 сентября 2016 г.
Основные средства поверки:
- Комплекс программно-технический измерительный Ретом-71 (Рег. № 63956-16);
- Переносной программируемый источник тока и напряжения Энергоформа 3.3 (Рег. № 29123-05);
- Прибор электроизмерительный эталонный многофункциональный Энергомонитор-3.1КМ (Рег. № 52854-13);
- Преобразователь-калибратор постоянного тока, напряжения ПТНЧ(Рег. № 34892-07);
- Установка для проверки параметров электрической безопасности GPT-815 (Рег. № 46633-11)
- Мегомметры MEG 1000 (Рег. № 26706-04).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на паспорт в виде наклейки со штрих-кодом и (или) оттиска клейма поверителя.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
ТУ 3433-023-54080722-2012 Терминал защиты и автоматики типа ТОР 300. Технические условия.
| Зарегистрировано поверок | 161 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
