Государственный реестр средств измерений

Спектрометры диодноматричные БИК-диапазона MicroNIR, 67310-17

67310-17
Спектрометры диодноматричные БИК-диапазона MicroNIR (далее - спектрометры) предназначены для измерения оптических спектров органических и неорганических веществ по шкале длин волн в ближнем инфракрасном (БИК) диапазоне, а также для измерения концентрации различных веществ, присутствующих в анализируемом объекте, согласно аттестованным методикам измерения.
Карточка СИ
Номер в госреестре 67310-17
Наименование СИ Спектрометры диодноматричные БИК-диапазона
Обозначение типа СИ MicroNIR
Изготовитель "Viavi Solutions Inc.", США
Год регистрации 2017
Срок свидетельства 14.04.2027
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Спектрометры диодноматричные БИК-диапазона MicroNIR (далее - спектрометры) предназначены для измерения оптических спектров органических и неорганических веществ по шкале длин волн в ближнем инфракрасном (БИК) диапазоне, а также для измерения концентрации различных веществ, присутствующих в анализируемом объекте, согласно аттестованным методикам измерения.

Описание

Принцип действия спектрометров основан на прохождении излучения через диспергирующий элемент выполненного в виде линейного перестраиваемого (с плавной регулировкой) фильтра. Фильтр представляет собой покрытие, которое имеет специальную клинообразную форму. Благодаря переменной толщине покрытия длина волны пропускаемого излучения меняется линейно в направлении клина. Фильтр скомбинирован с линейным матричным детектором (128 пикселей, неохлаждаемая фотодиодная матрица InGaAs). Источником света служит пара встроенных вакуумных вольфрамовых ламп. Аналого-цифровой преобразователь на 16 бит (ADC) используется для конверсии аналогового сигнала в цифровой.

Прибор состоит из миниатюрного спектрометра и в зависимости от необходимых исследований, по желанию заказчика, с различными приспособлениями, необходимыми для измерения спектров пропускания или отражения - специализированный держатель кювет для анализа на пропускание с внешним источником, защитные манжеты для измерения на отражение, держатели виал.

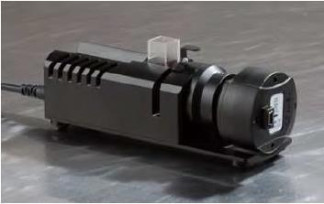

Общий вид спектрометров представлен на рисунках 1 и 2.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлен на рисунке 3.

Программное обеспечение

Управление процессом измерения осуществляется от внутреннего контроллера и внешнего компьютера/планшета с помощью программного комплекса MicroNIR. Программный комплекс MicroNIR - это пакет программ, предназначенных для наиболее полного использования всех возможностей спектрометров диодноматричных. Для работы со спектром используются конвертер viavi2pe и BioLight Calculator которые не являются метрологически значимыми частями ПО. Для построения хемометрических моделей используется ПО Unscrambler X, которое также не является метрологически значимой частью ПО.

С помощью программного обеспечения MicroNIR осуществляется настройка прибора, оптимизация его параметров, управление его работой, обработка выходной информации, в том числе построение и сопоставление полученных спектральных данных с математическими хемометрическими моделями, получаемыми в ПО Unscrambler X, печать результатов и сохранение результатов анализа. Программный пакет MicroNIR обеспечивает возможность использования измерительной информации другими программами для подготовки документов с результатами измерений.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню согласно Р 50.2.077-2014. Программное обеспечение имеет следующие идентификационные данные:

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MicroNIR

Номер версии (идентификационный номер) ПО

1.0 и выше

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

Алгоритм вычисления цифрового идентификатора ПО

-

Технические характеристики

Таблица 2

Наименование параметра

Значение

Спектральный диапазон измерения длины волны, нм

от 950 до 1650

Пределы допускаемой абсолютной погрешности измерений длины волны, нм

±11

Спектральное разрешение, нм

20

Отношение сигнал/шум (для 100 сканирований) при разрешении 20 нм, времени интегрировании 12,6 мс)

20000:1

Расстояние между пикселами на матрице, нм

6,2

Выходной интерфейс

USB 2.0

Напряжение питания переменного тока, В

5

(500 мА (питание от USB порта ПК))

Г абаритные размеры (длинахширинахвысота), мм, не более

45х50х50

Масса, кг, не более

0,064

Условия эксплуатации:

»-» о/"ч

-    температура окружающей среды, С

-    относительная влажность, %

-    атмосферное давление, кПа

от +15 до +35 от 20 до 80 от 94 до 106

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации спектрометров печатным способом. Комплектность средства измерений

Таблица 3

Наименование

Количество, шт.

Спектрометр диодноматричный MicroNIR

1

USB Кабель питания/коммуникации с ПК/планшетом

1

Система сбора данных - ПК или планшет*

1

ПО MicroNIR на флэш-накопителе

1

Руководство по эксплуатации

1

Методика поверки

Примечание: *по заказу

Поверка

осуществляется по документу МП 046.Д4-16 «Спектрометры диодноматричные БИК-диапазона MicroNIR. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 24 июня 2016 года. Основные средства поверки:

1    Государственный стандартный образец состава хлороформа (ГСО 7288-96) из состава ГЭТ 196-2015

Основные метрологические характеристики:

-    Спектральный диапазон по шкале волновых чисел: от 11500 до 4000 см-1

-    Номинальные значения линий поглощения спектра, см-1 : 4048,9; 4878,4; 5375,3; 7087,98; 8671,6; 9834,1; 11313,7.

- Пределы допускаемого значения абсолютной погрешности измерения линии поглощения (при Т=293,15 К) ± 0,5 см-1

2    Мера волновых чисел BRM 2065 из состава ГЭТ 196-2015 Основные метрологические характеристики:

-    Спектральный диапазон по шкале волновых чисел от 10300 до 5130 см-1

-    Номинальные значения линий поглощения спектра, см-1: 5138,5; 6805,3; 7313,8; 8179,4; 9294,1; 10245,6;

-    Пределы допускаемого значения абсолютной погрешности измерения линии поглощения (при Т=293,15 К) ± 0,5 см-1

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация фирмы «Viavi Solutions Inc.», США.

Зарегистрировано поверок 33
Поверителей 3
Актуальность данных 16.09.2024
